Restauration compléte SANSUI AU-9900 (1975-1977)

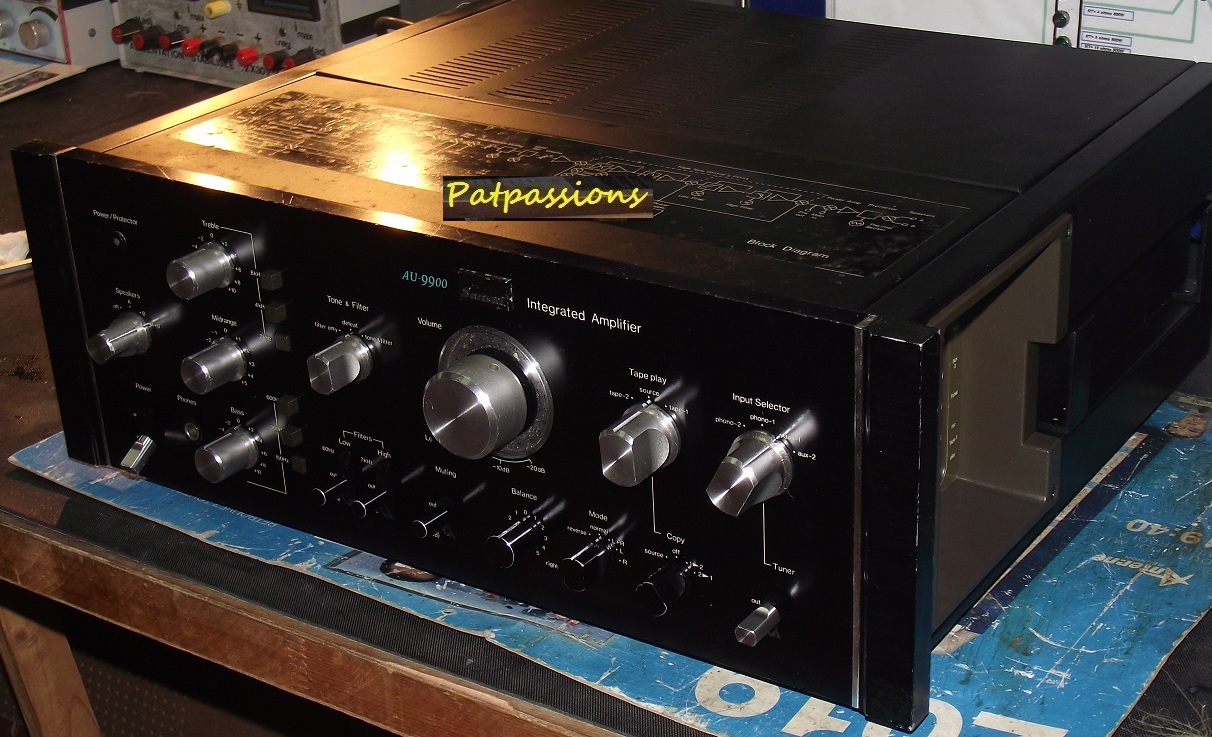

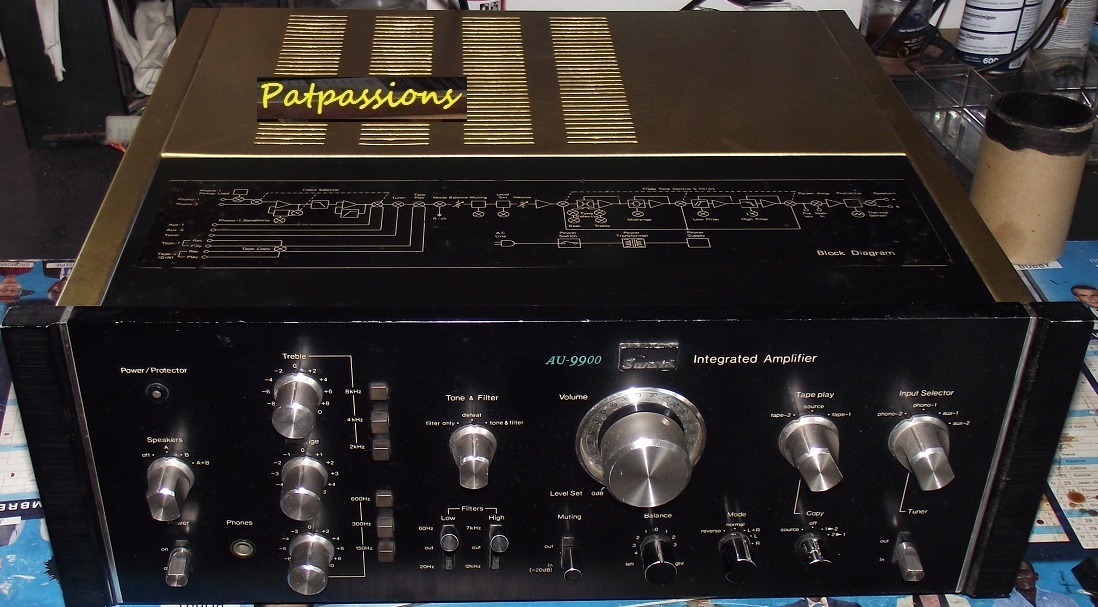

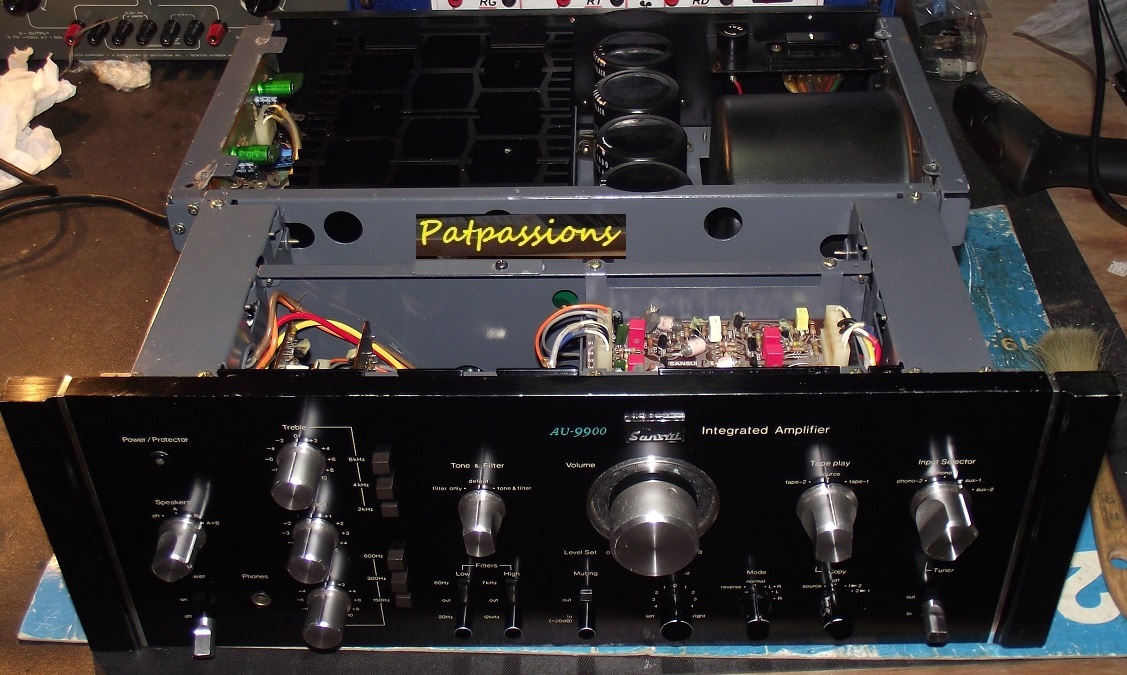

A l'arrivée de l'appareil

Principaux Travaux effectuer :

*Démontage complet et nettoyage des differentes piéces .

*Remplacement des condensateurs chimiques .

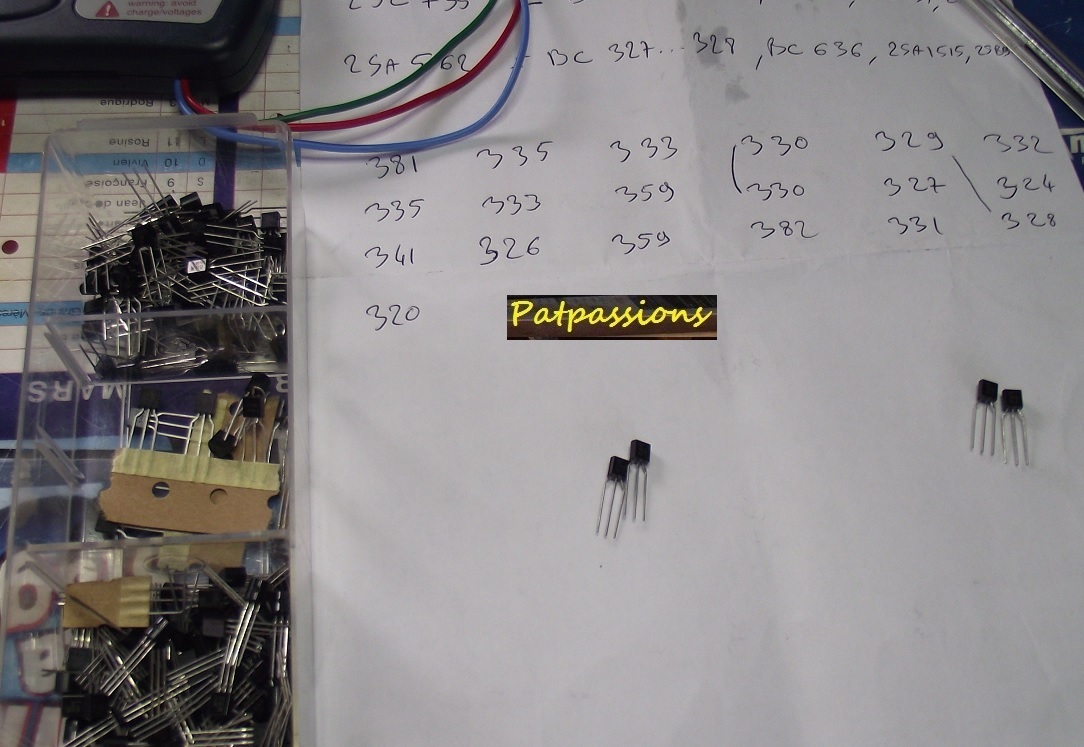

*Remplacement de tous les petits transitors petits signaux .

*Peinture du chassis et des tôles externes

*Dépose , démontage , et lubrification des connecteurs , boutons interrupteurs et potentiomètres .

Dépose des differentes tôles ,

pour une première inspection compléte .

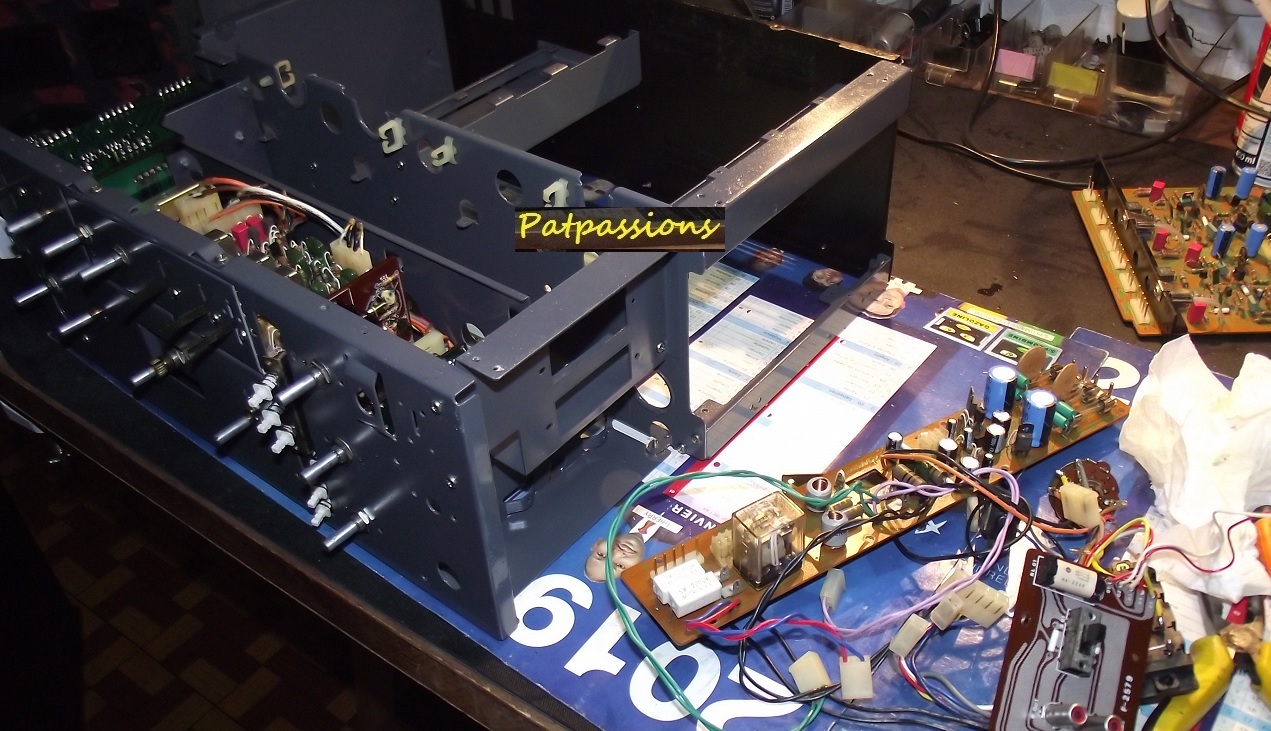

Les cartes electroniques vont être déposer.

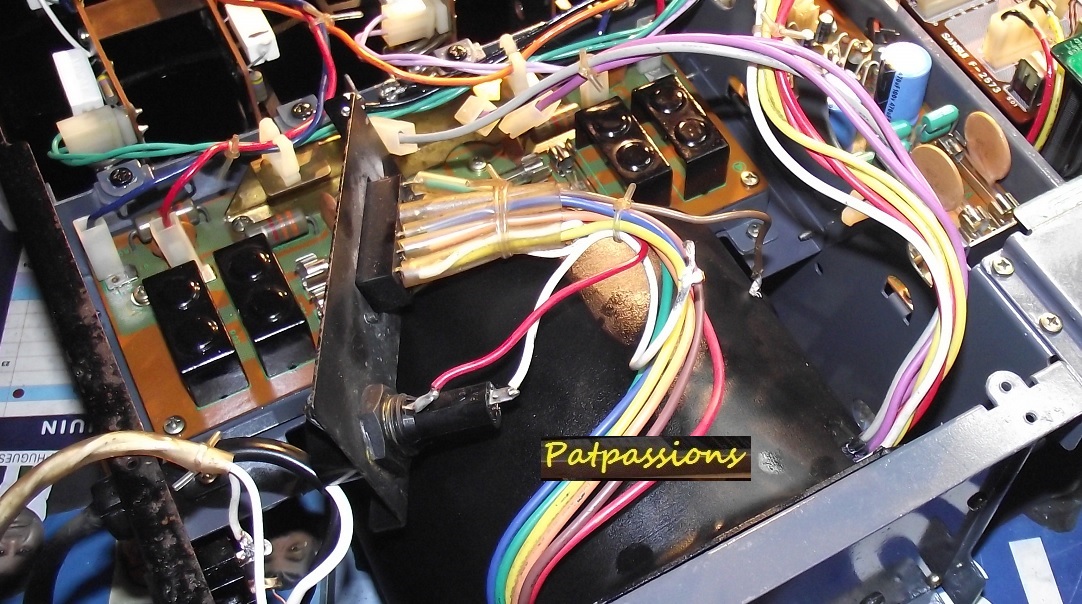

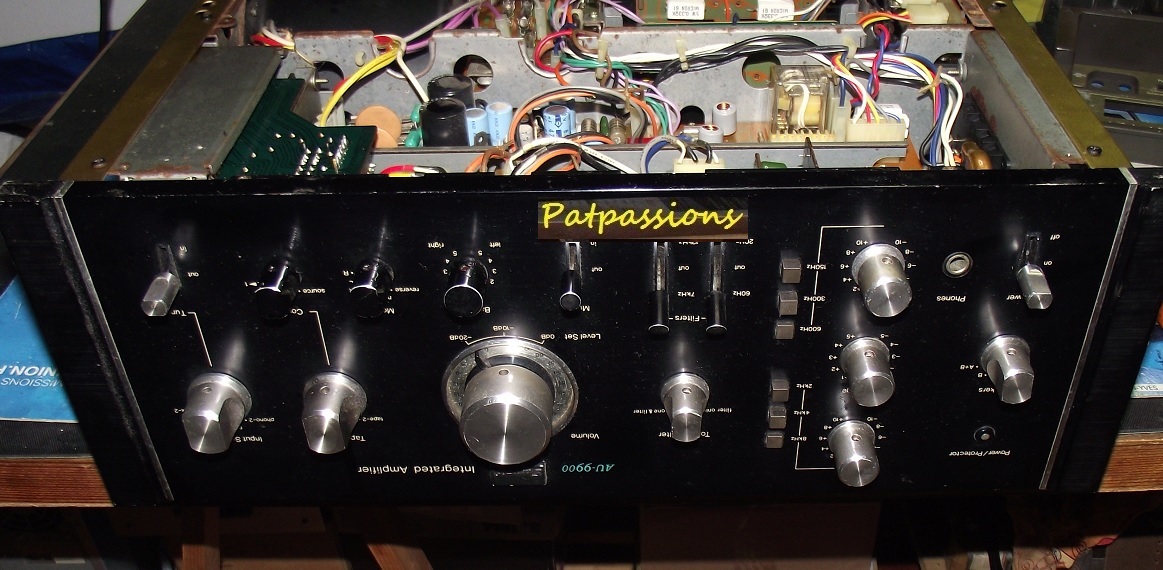

Repérage du câblage et dépose de la face avant .

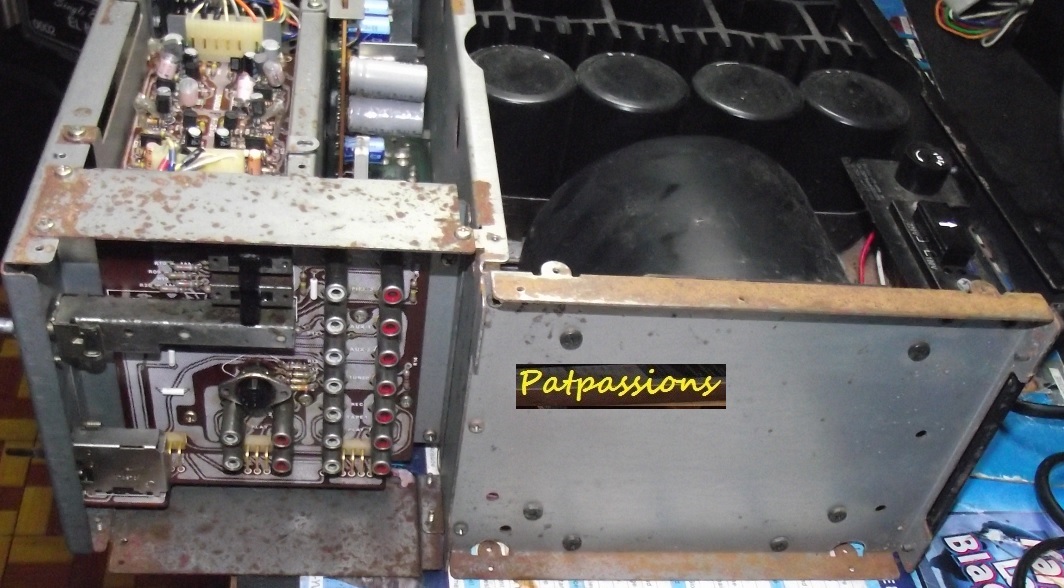

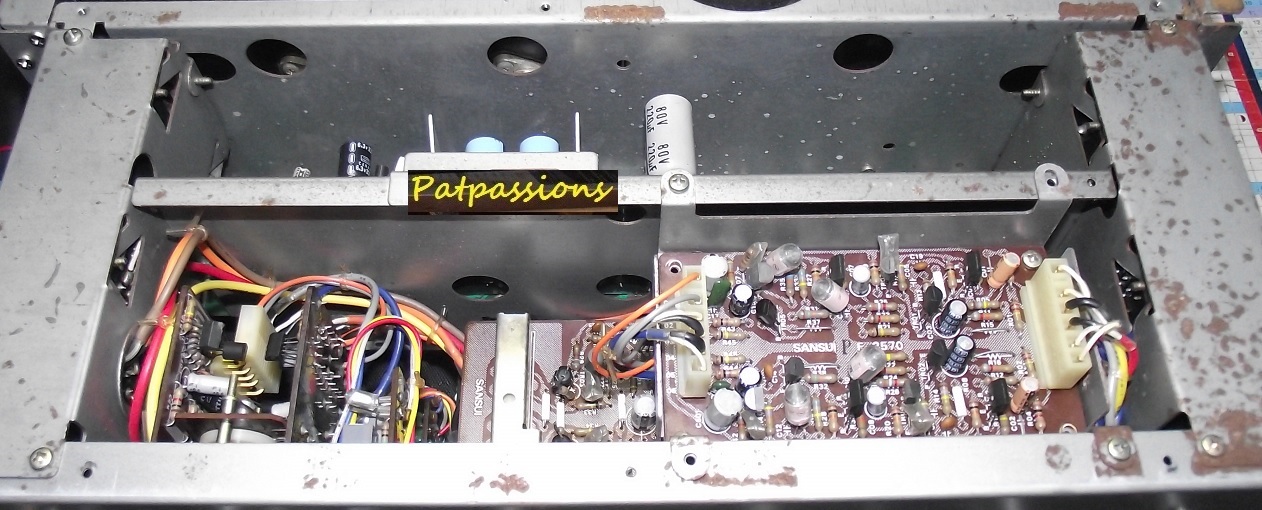

Le chassis est bien oxydé.

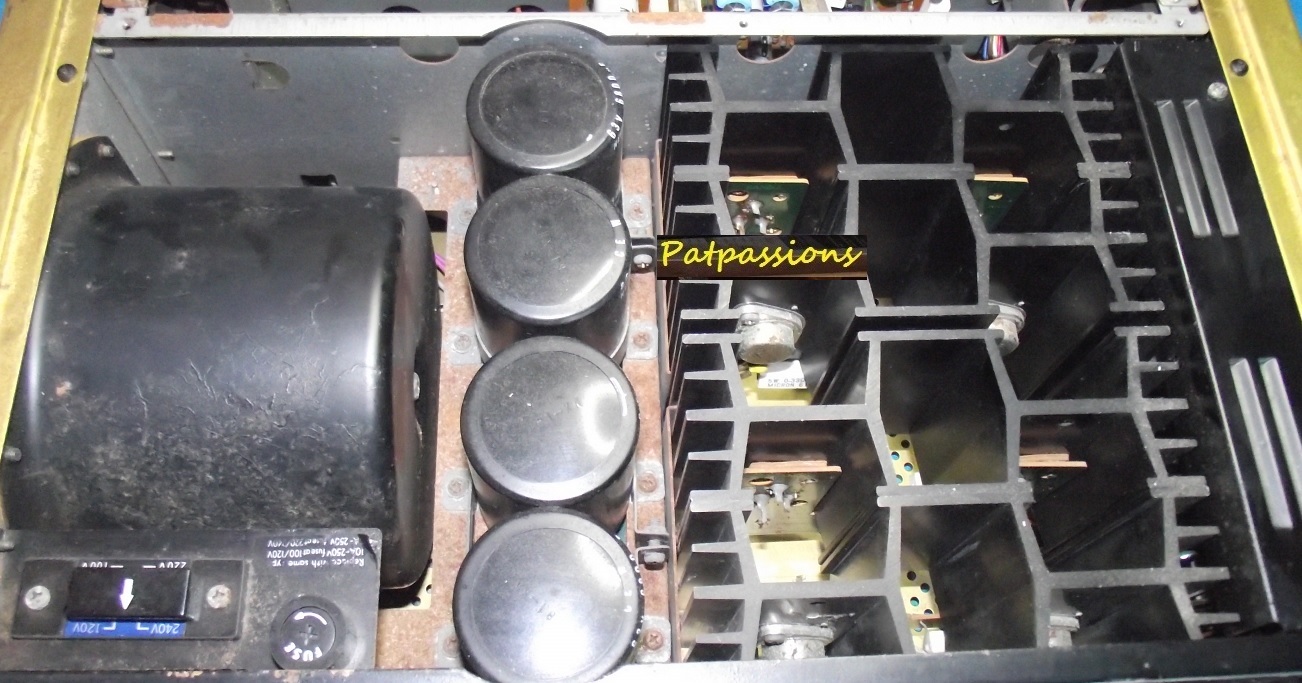

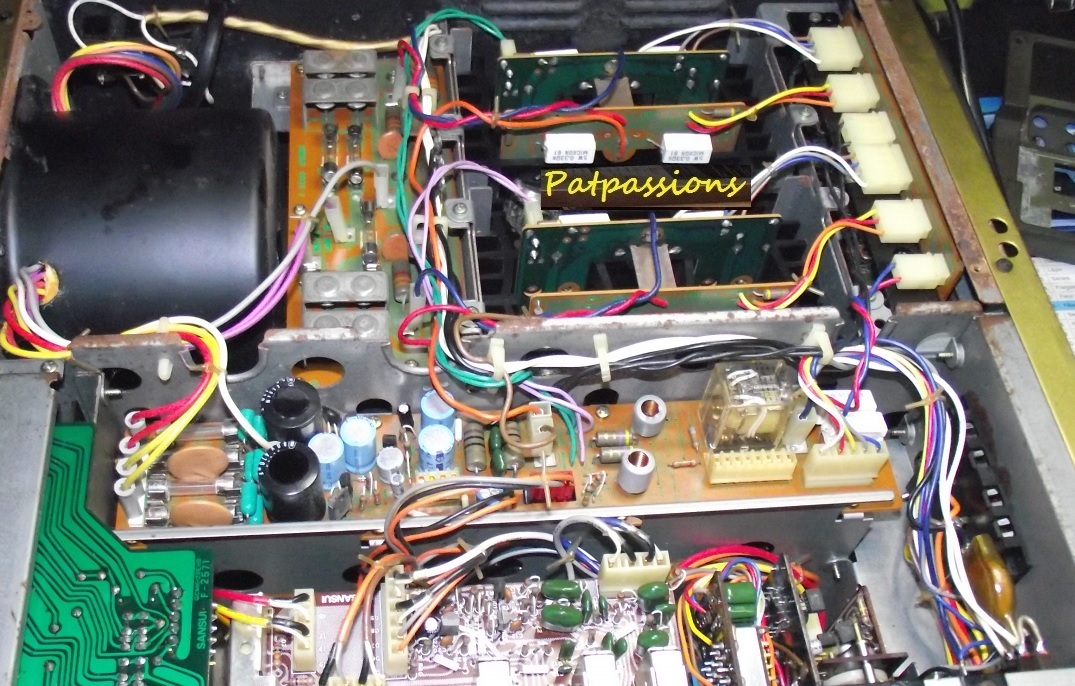

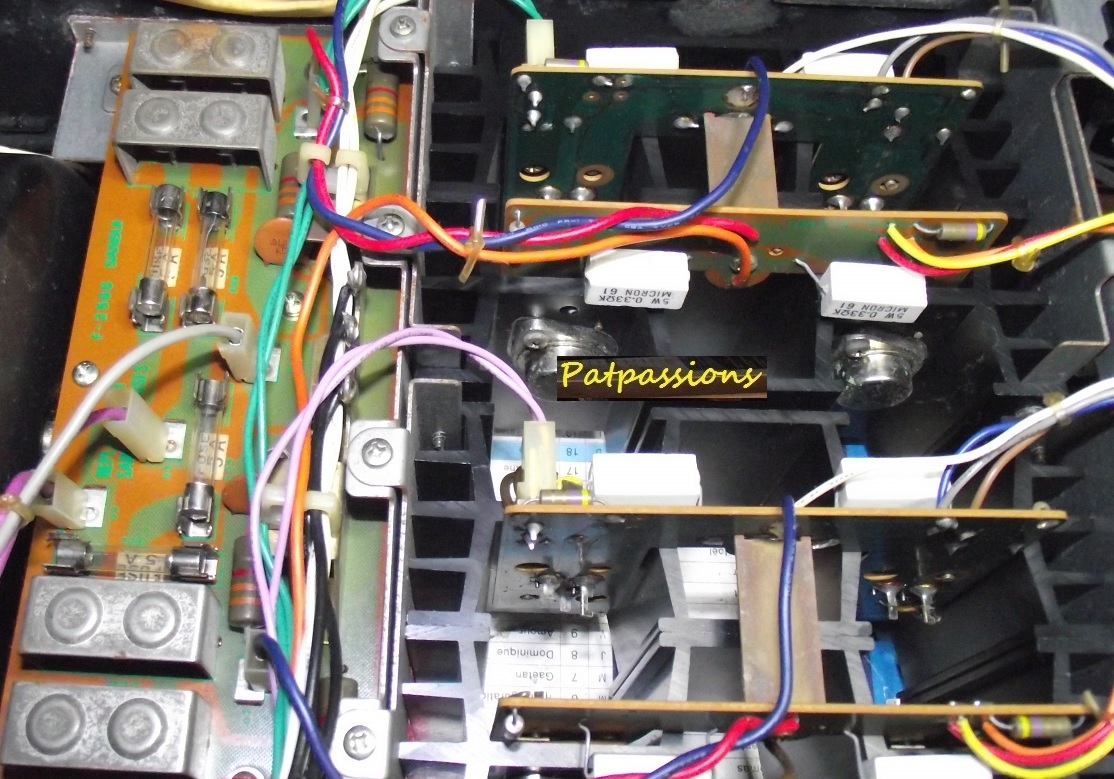

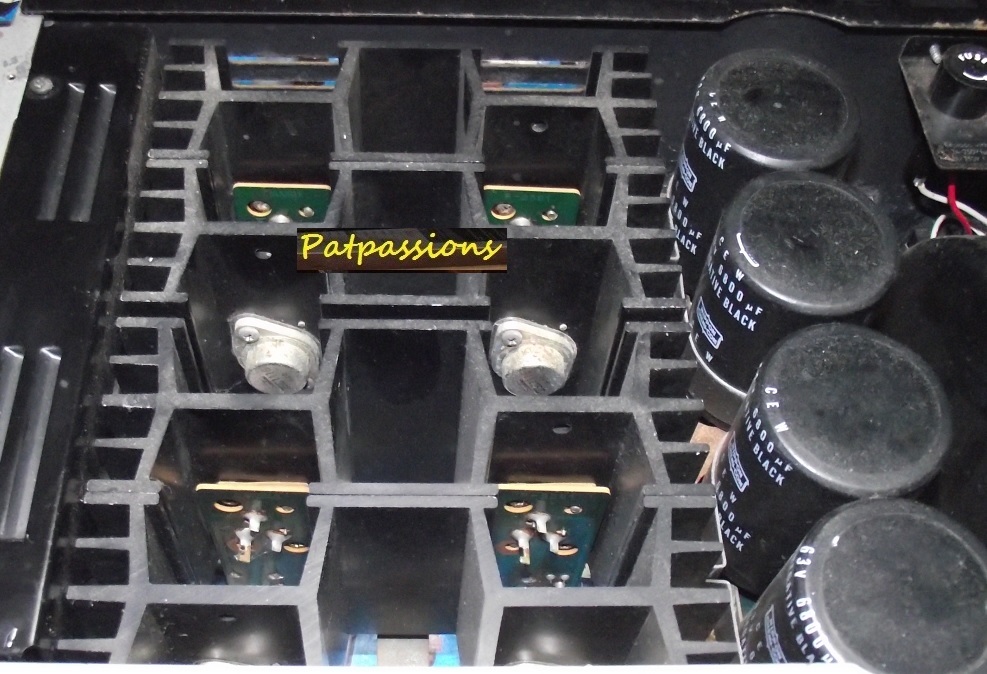

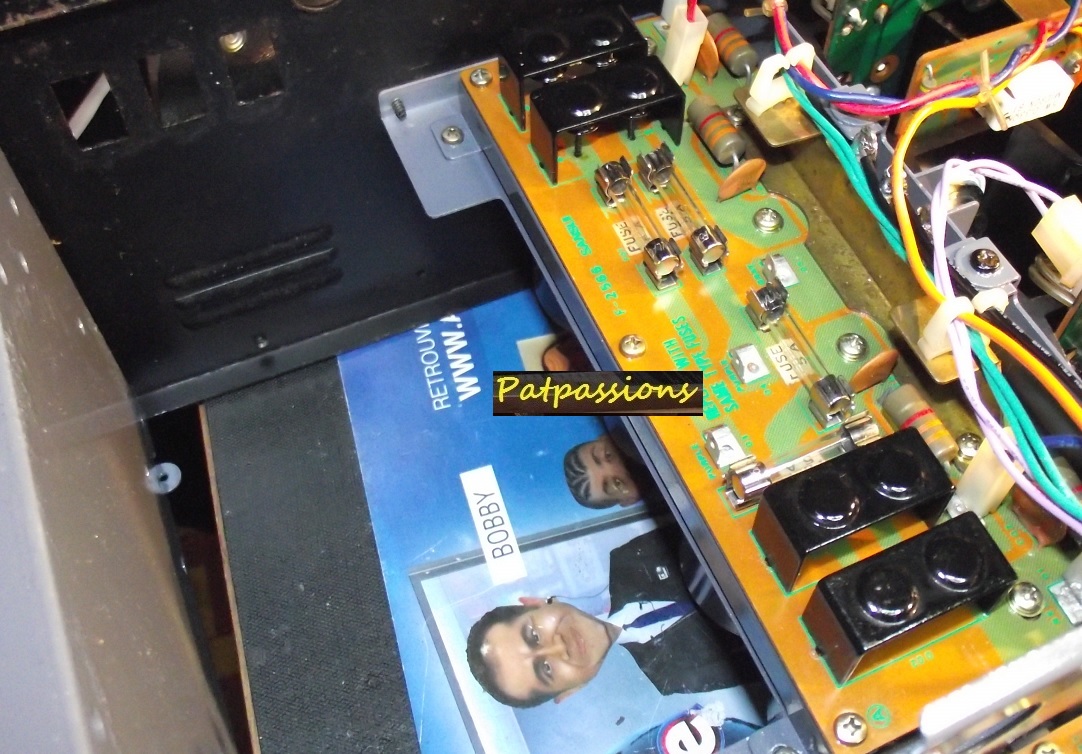

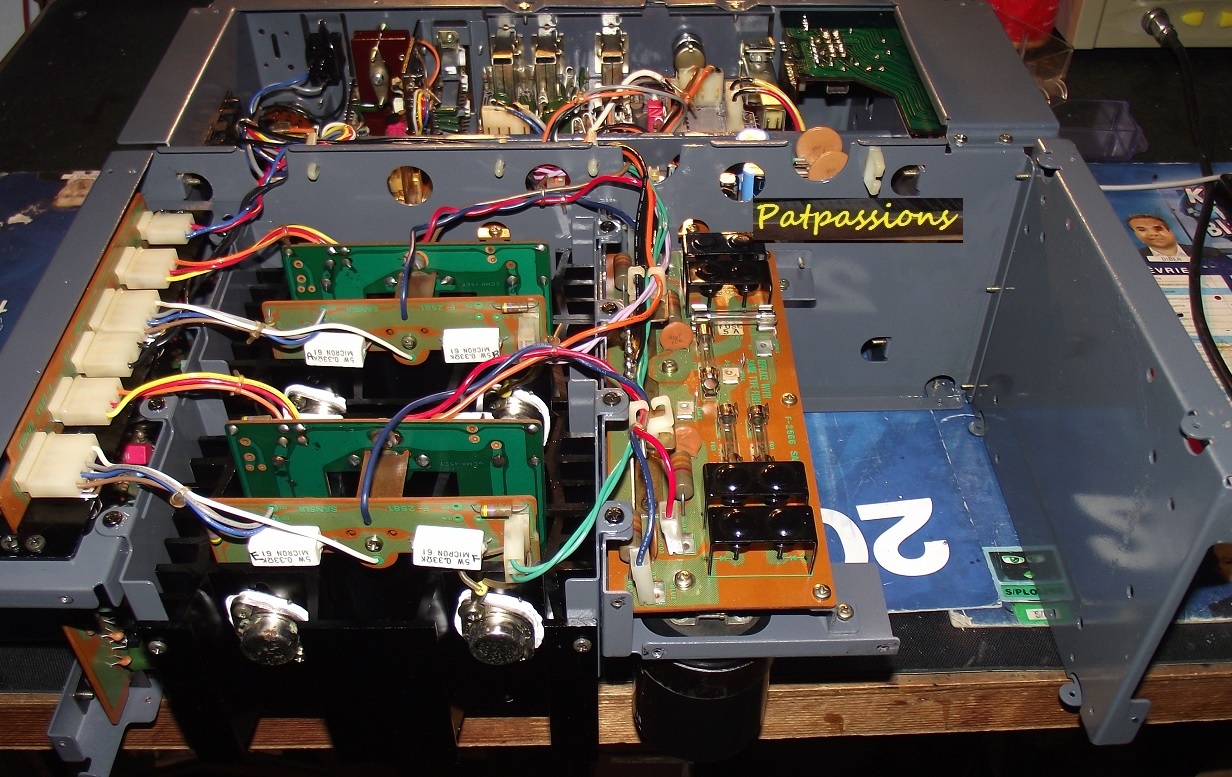

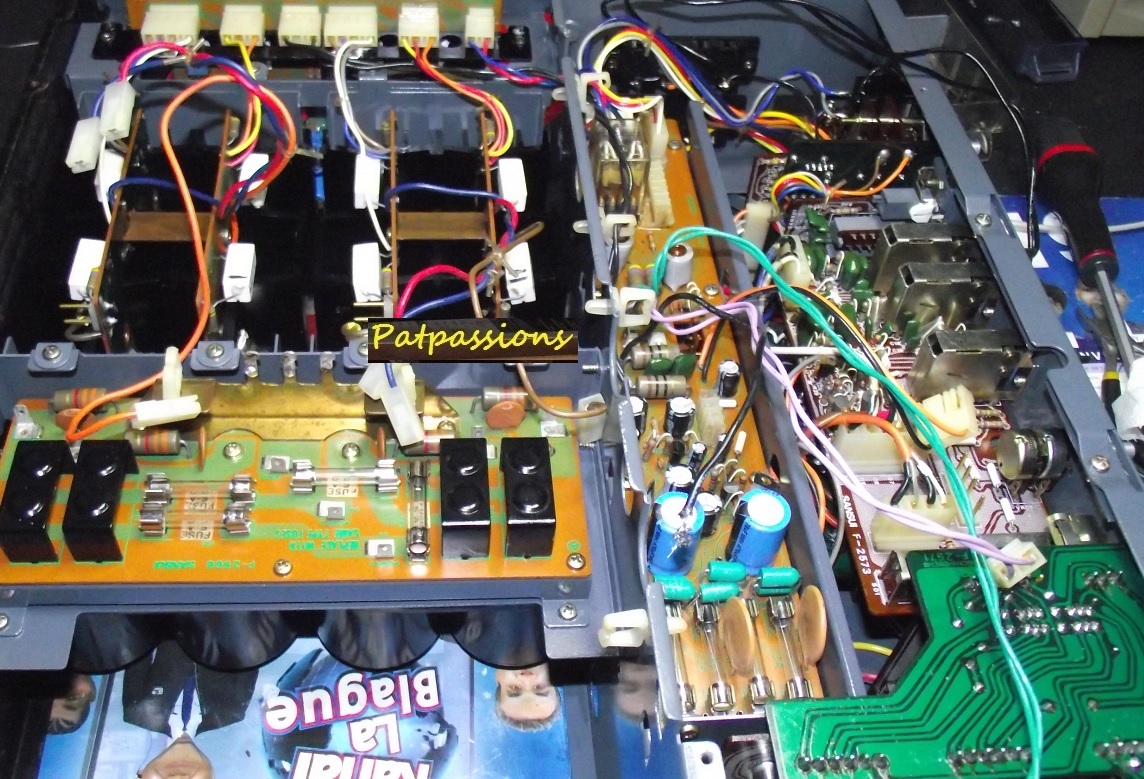

Vue sur les blocs de puissances .

Tout va être démonter pour un traitement individuel .

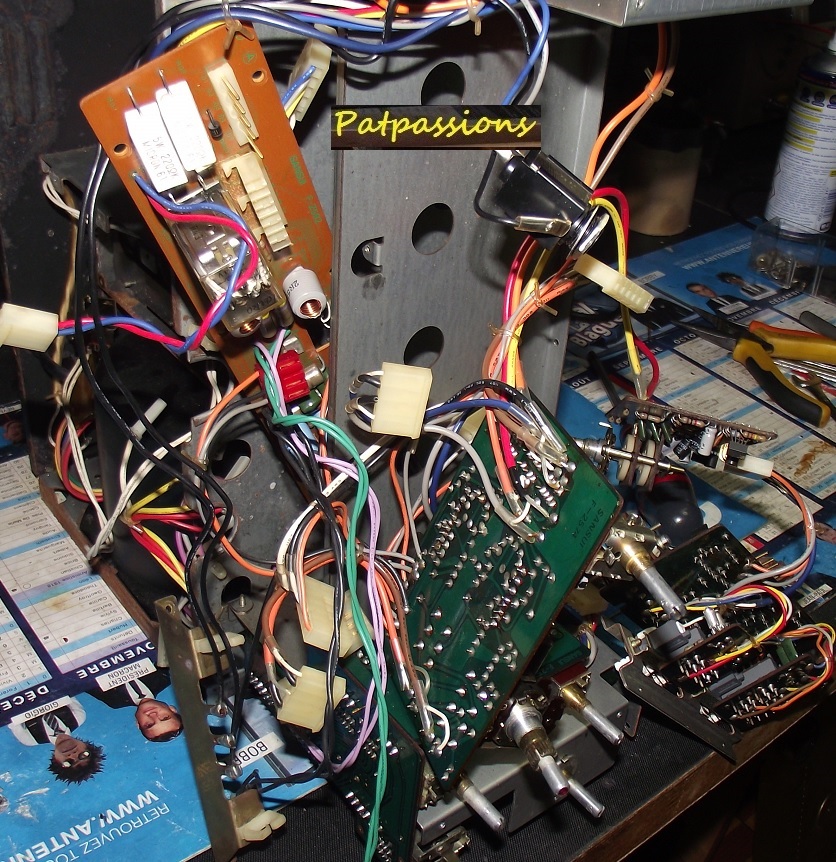

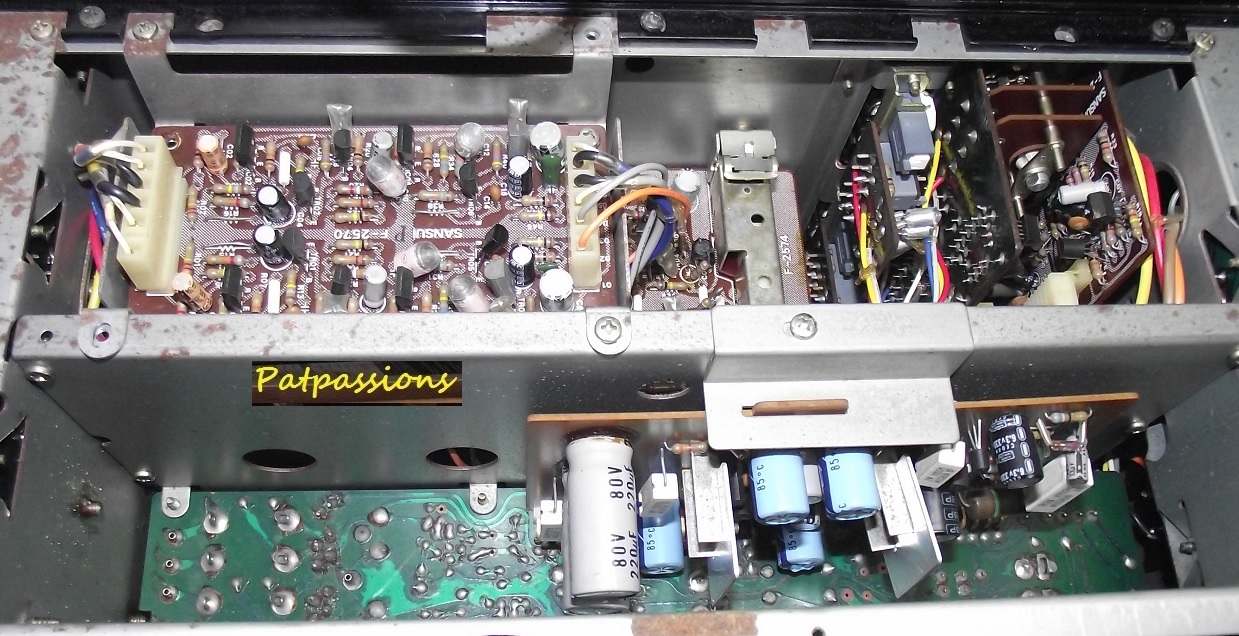

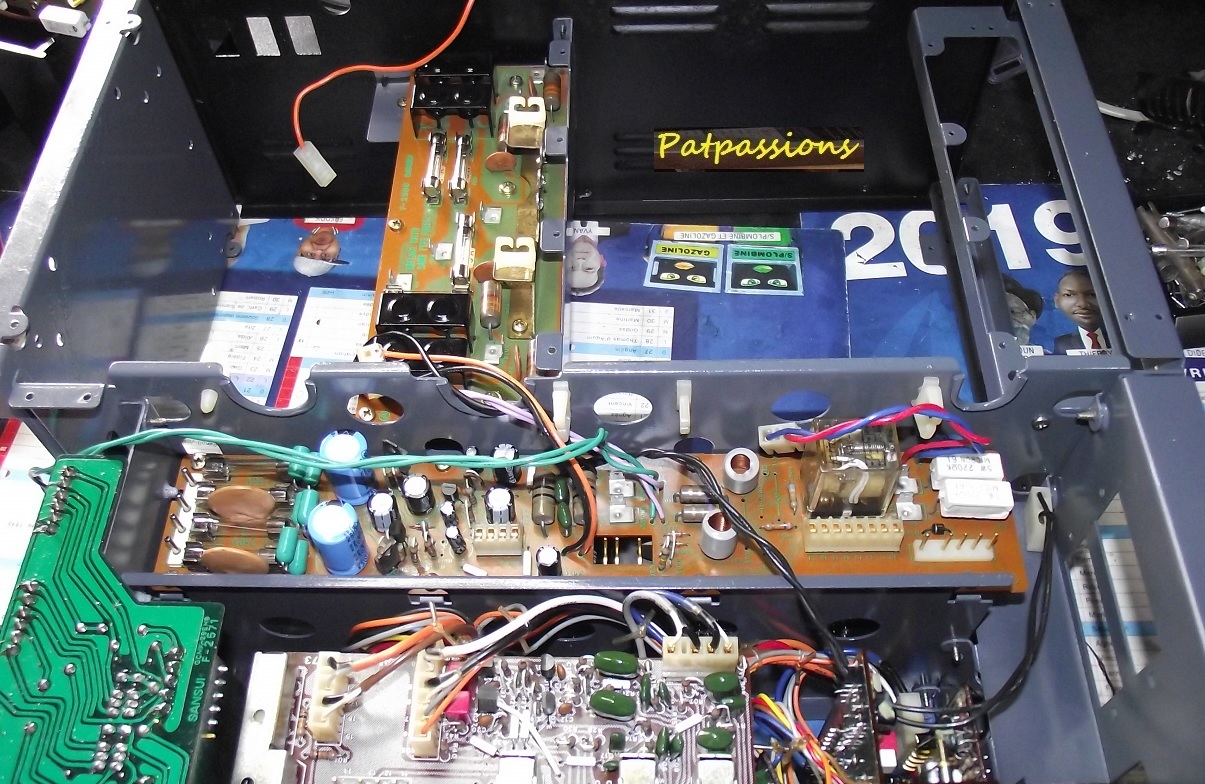

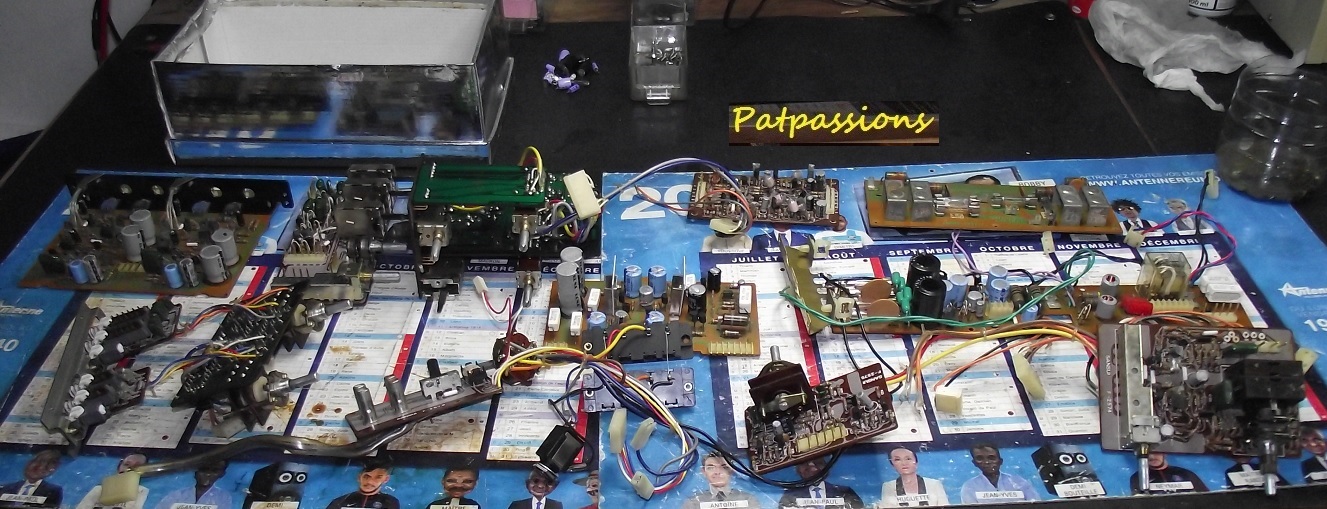

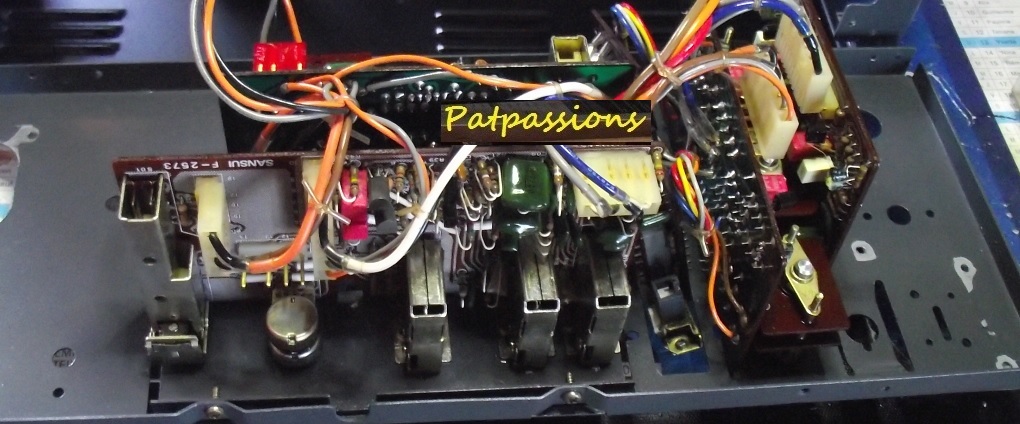

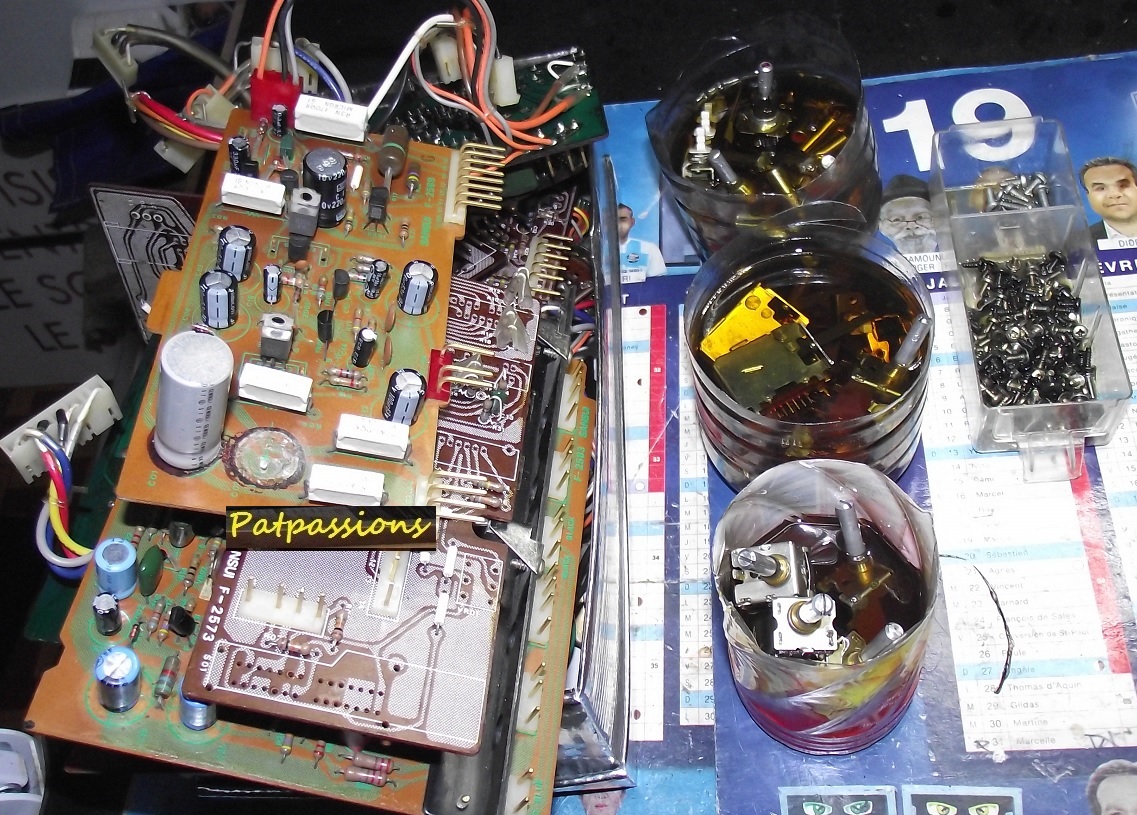

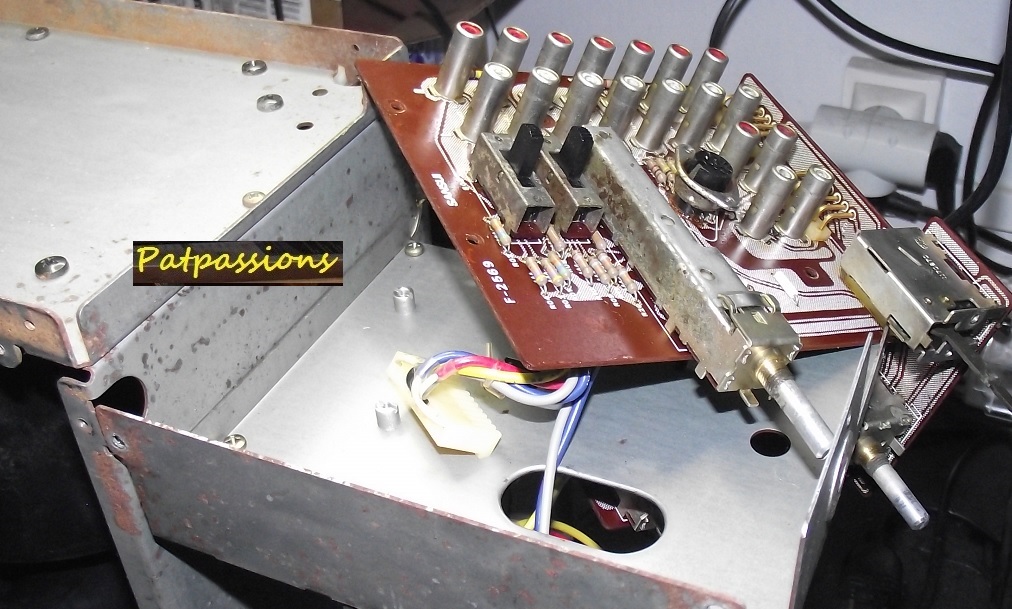

Toutes les cartes sont déposés .

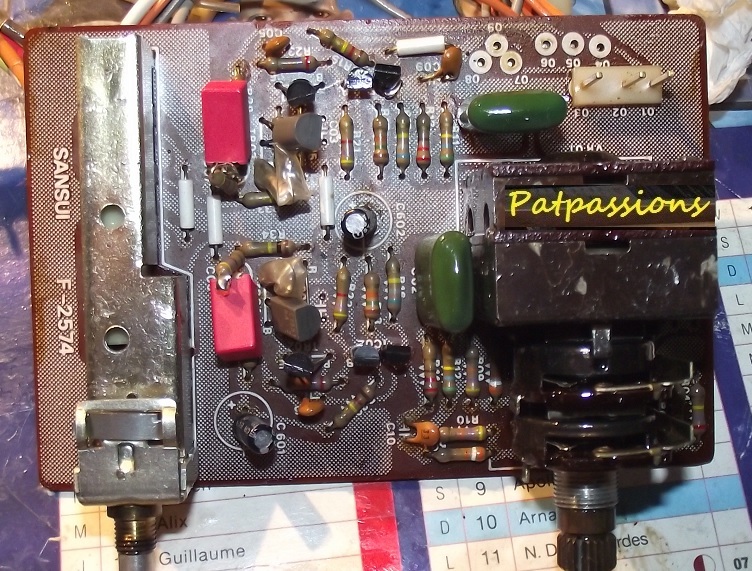

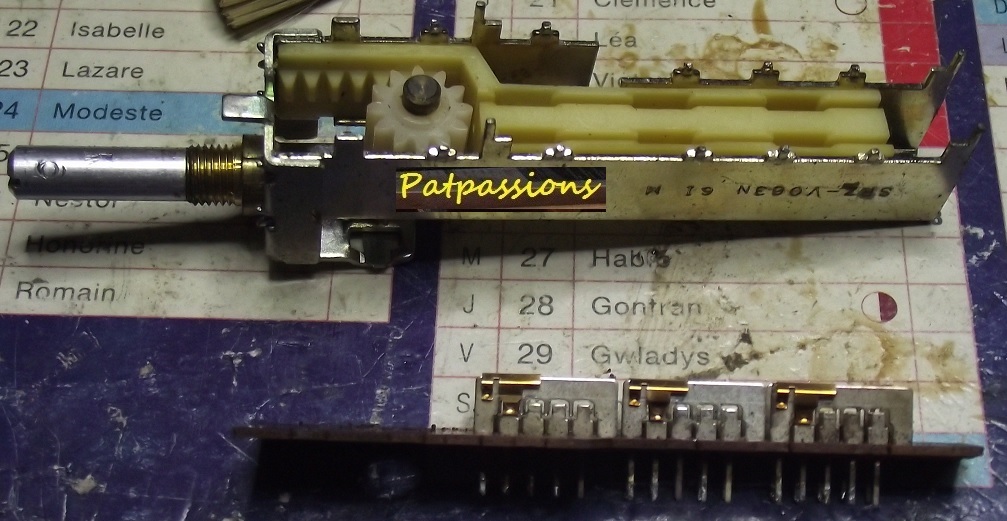

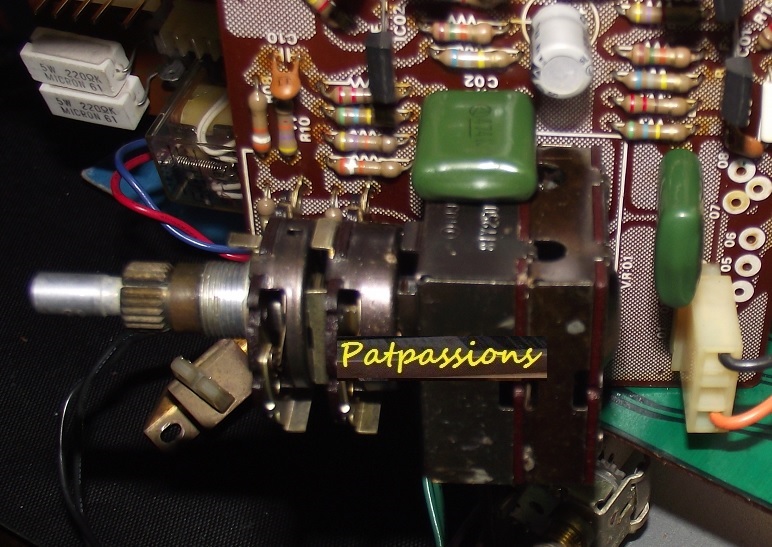

Le potentiometre de volume spécial .

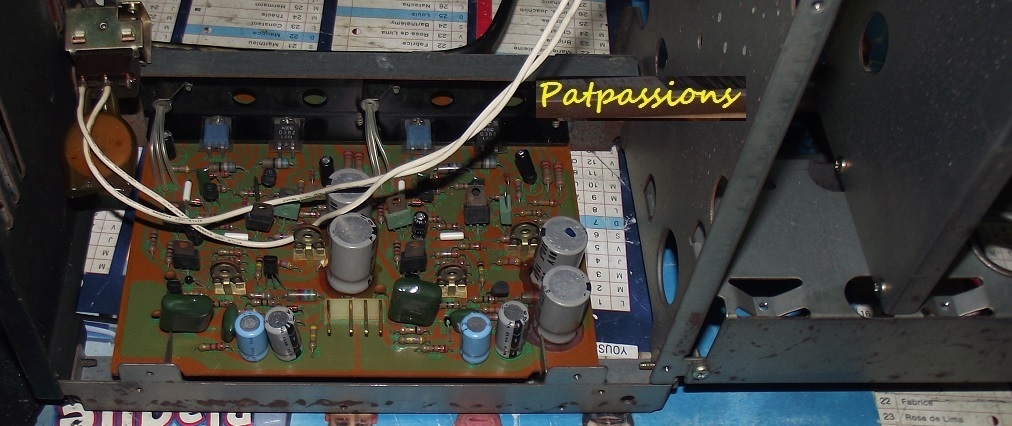

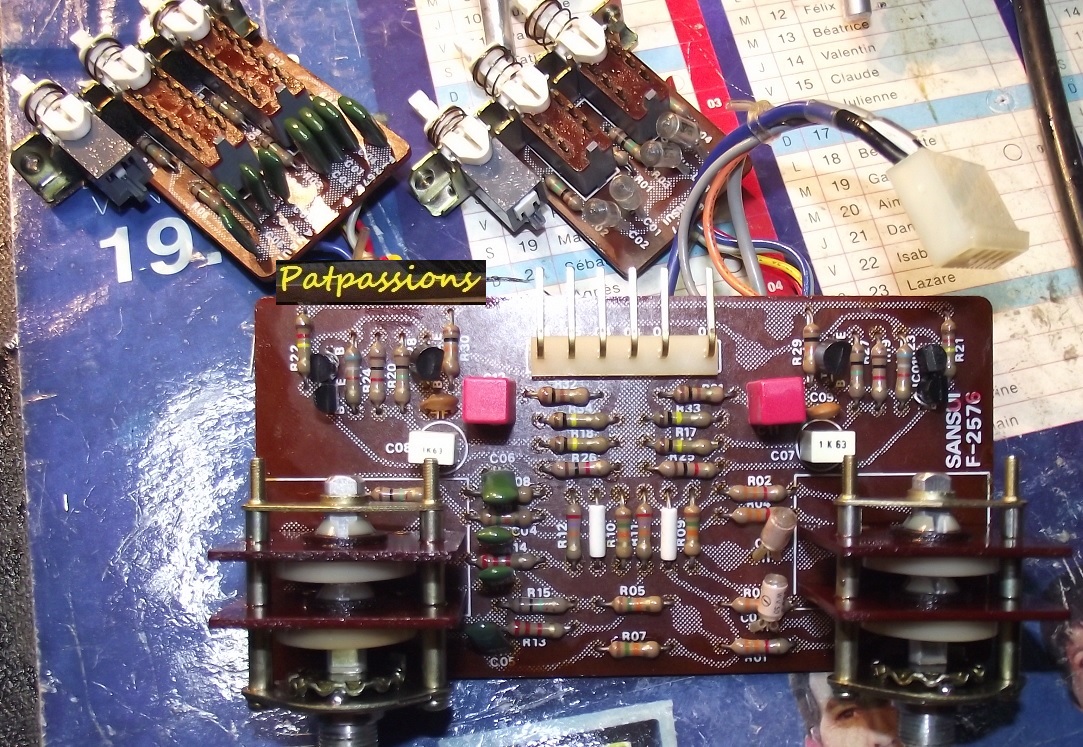

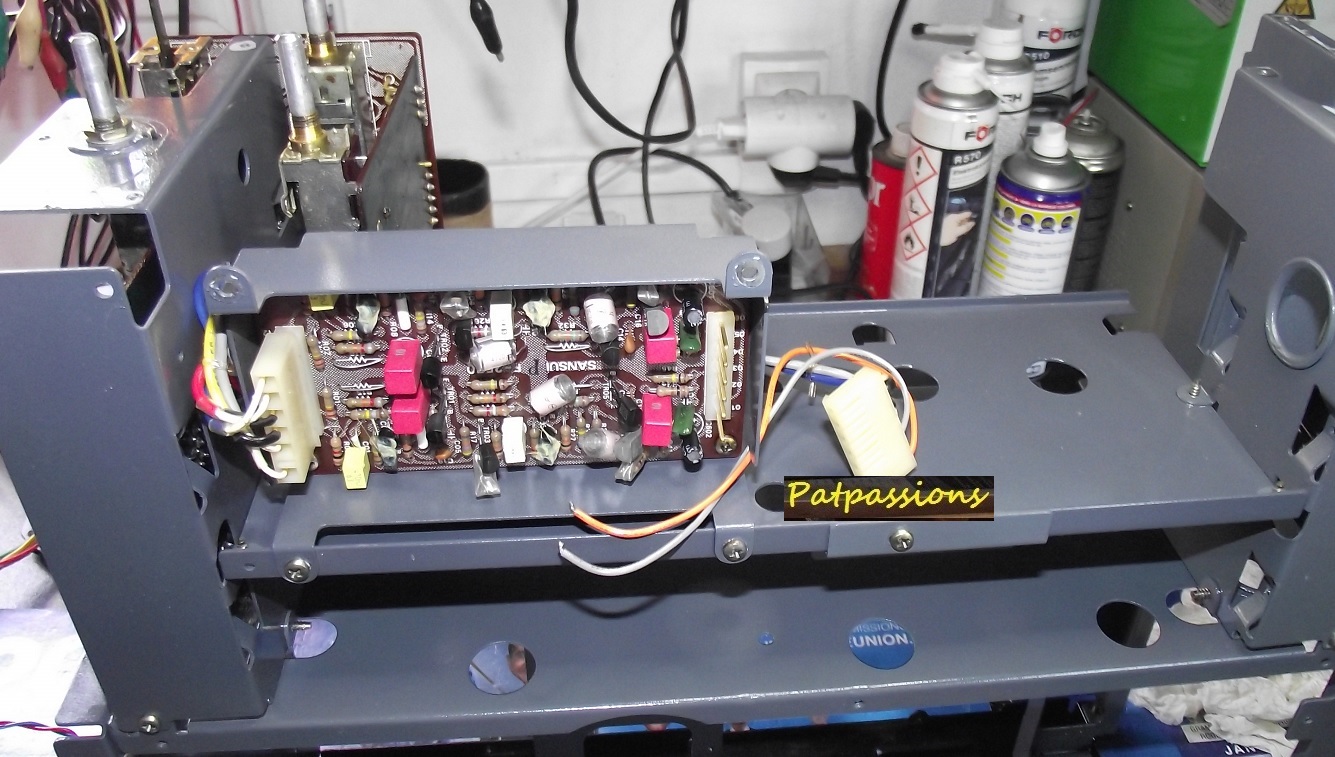

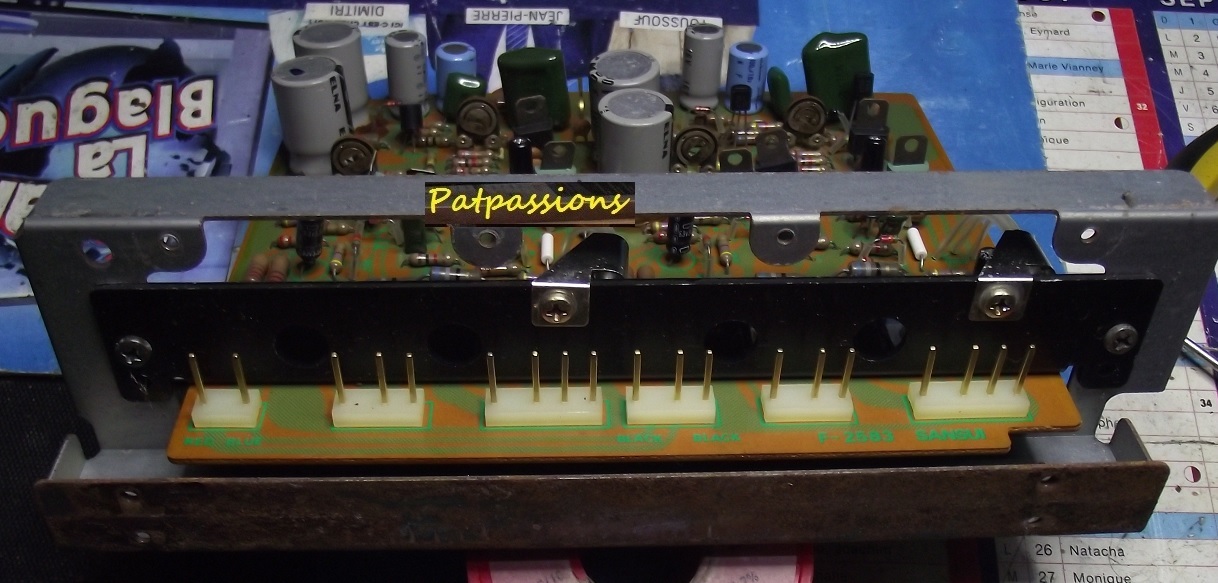

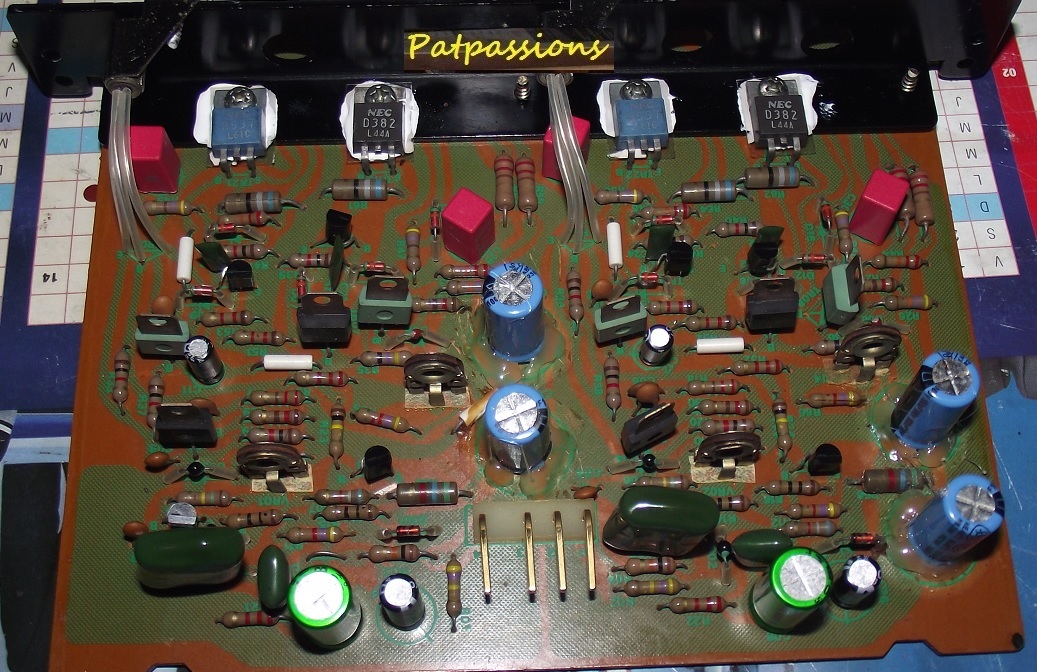

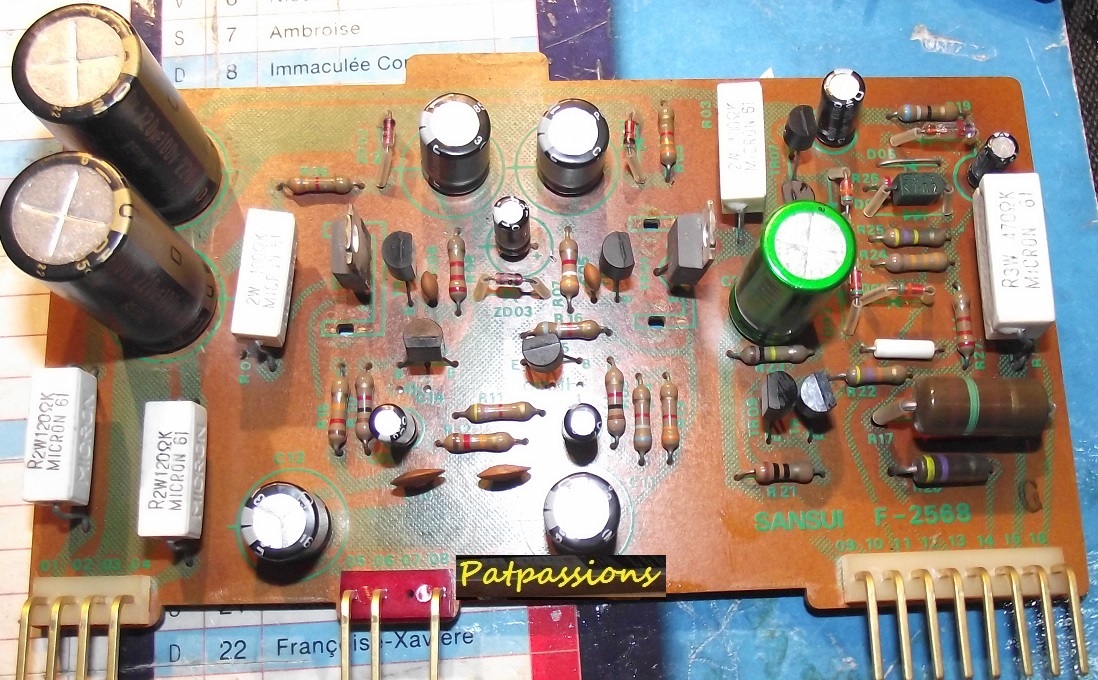

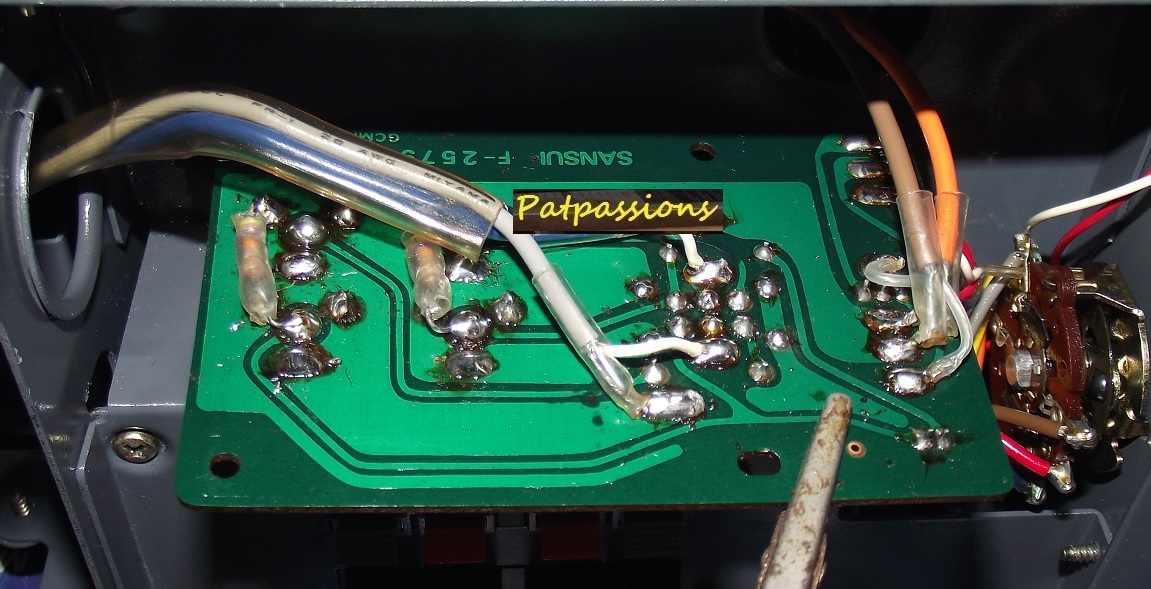

Dépose de la carte driver.

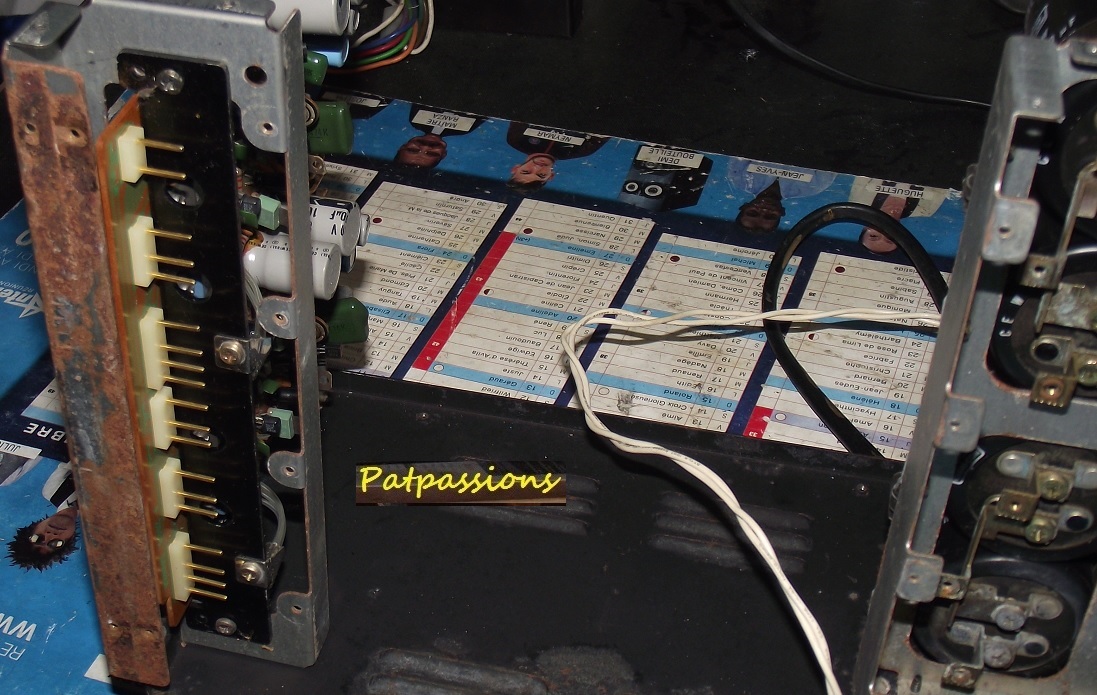

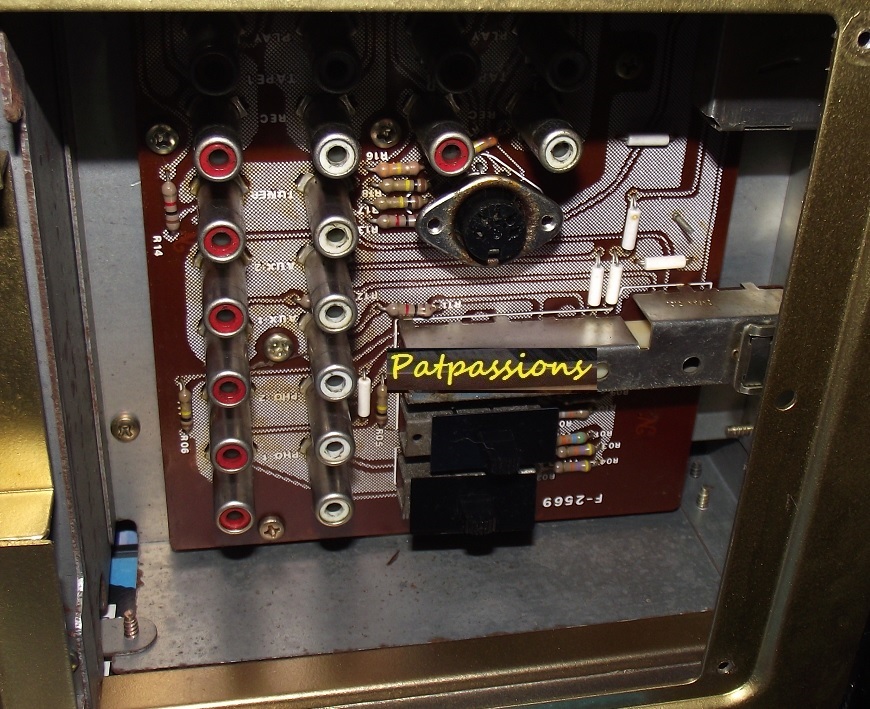

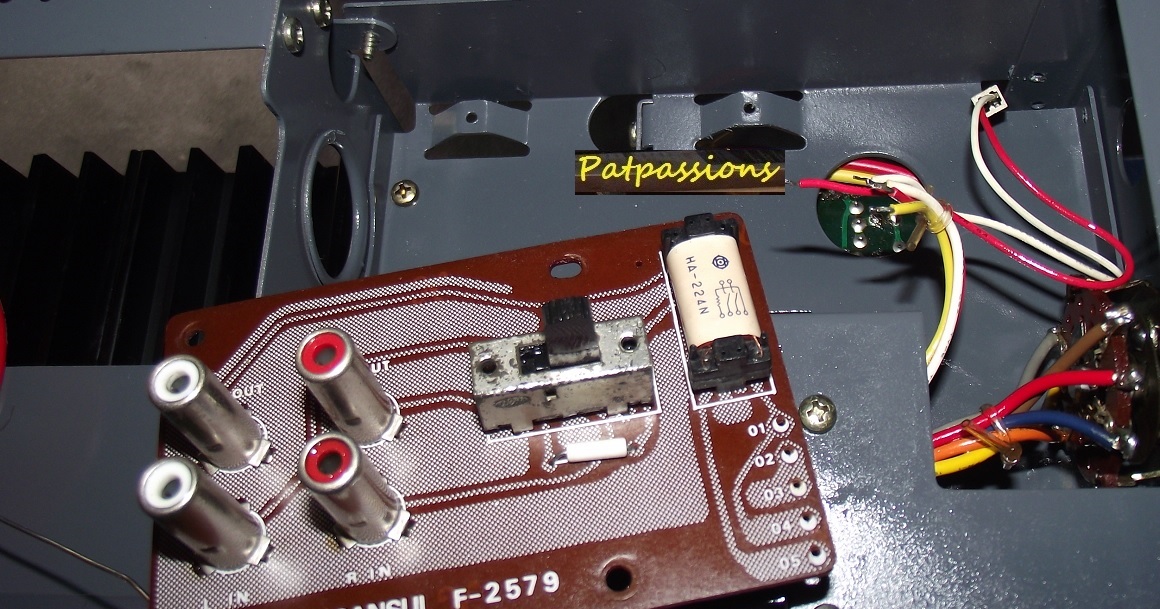

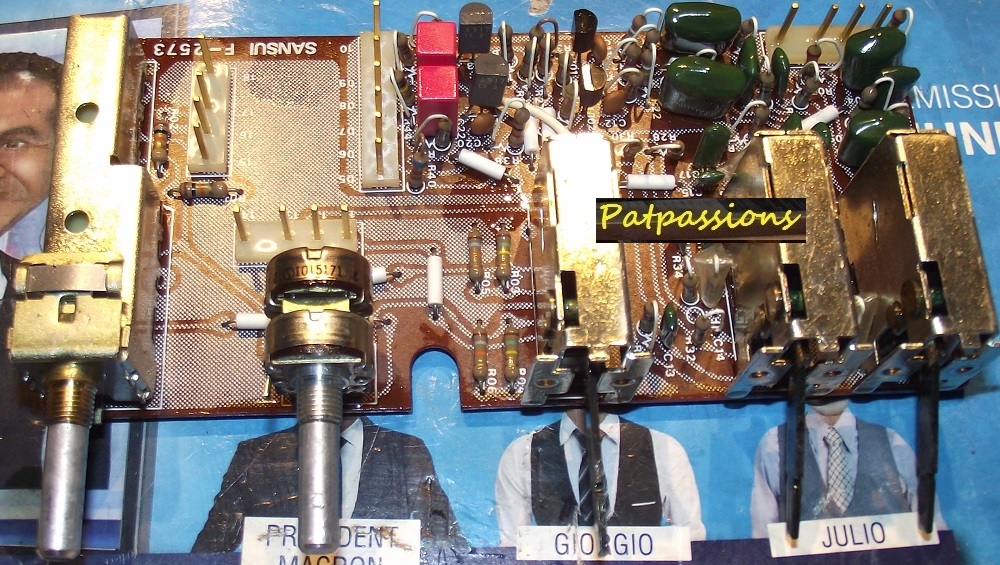

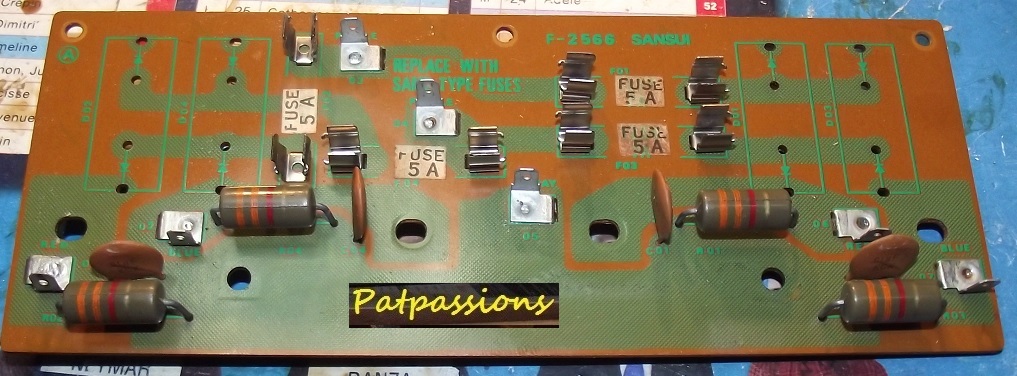

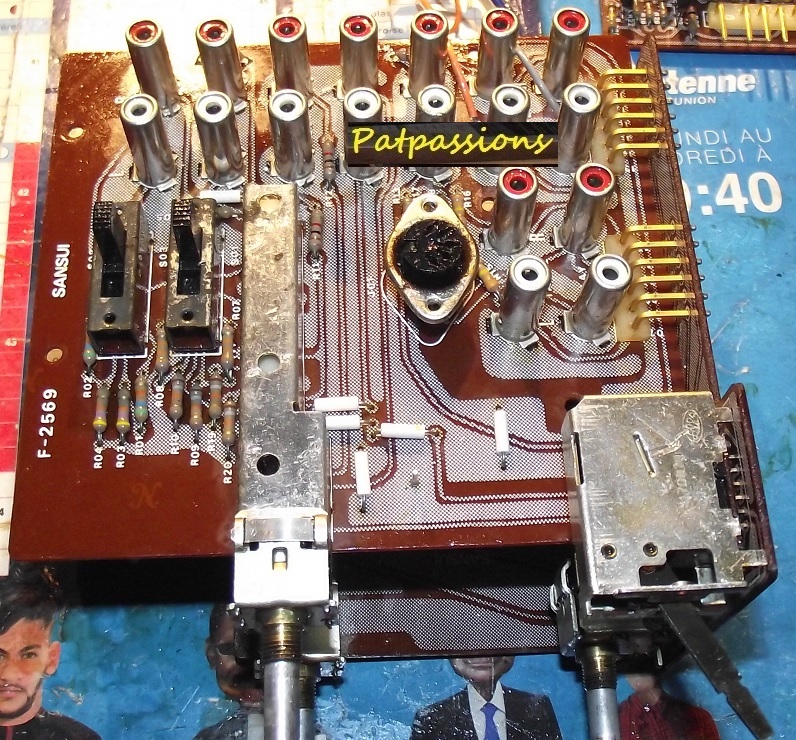

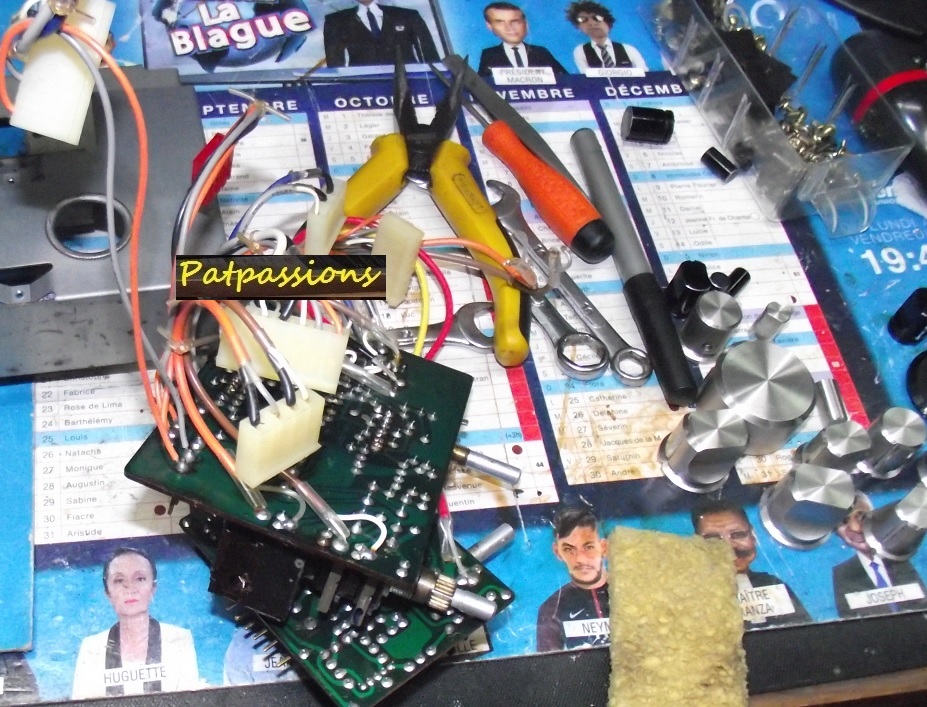

Dépose de la carte connecteurs.

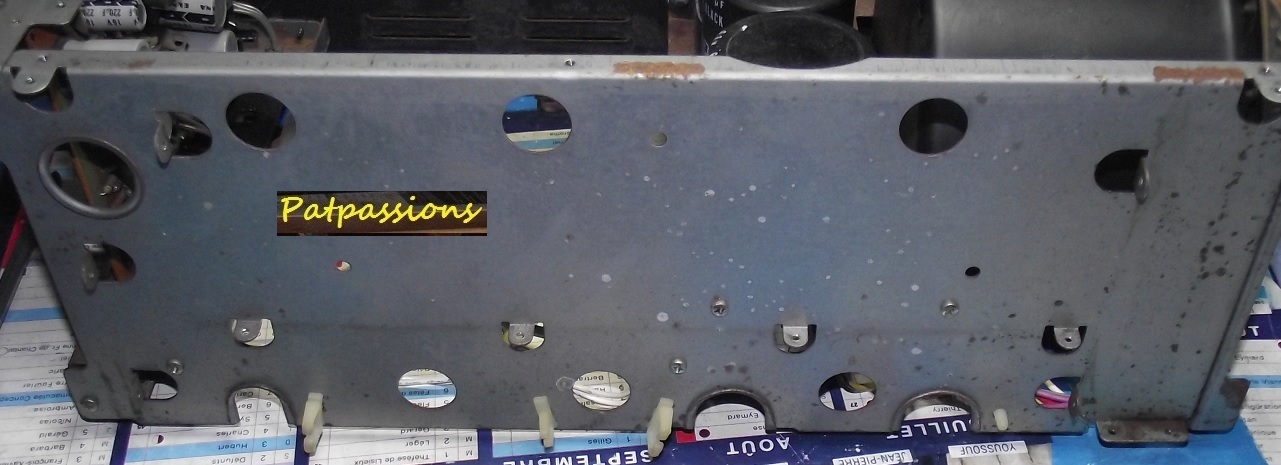

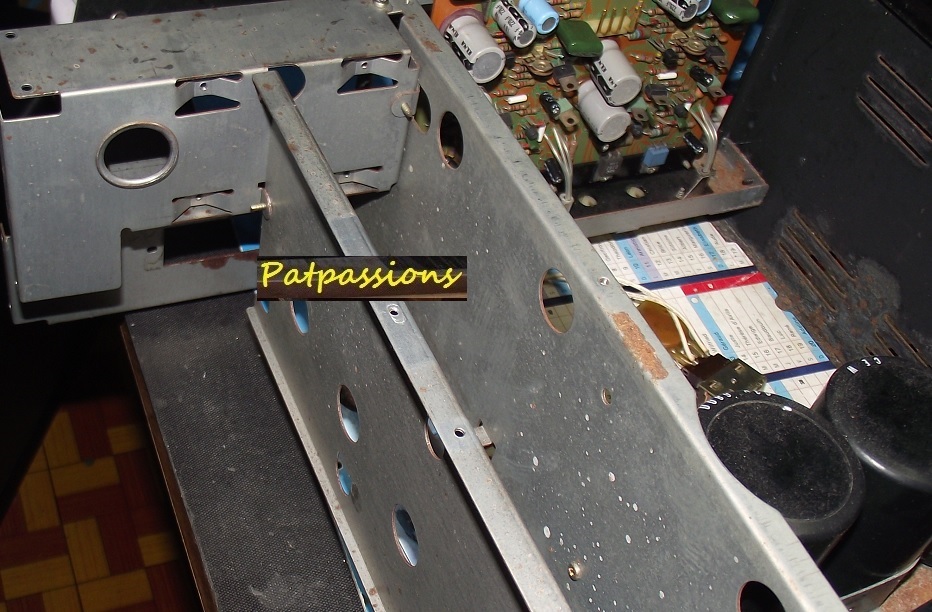

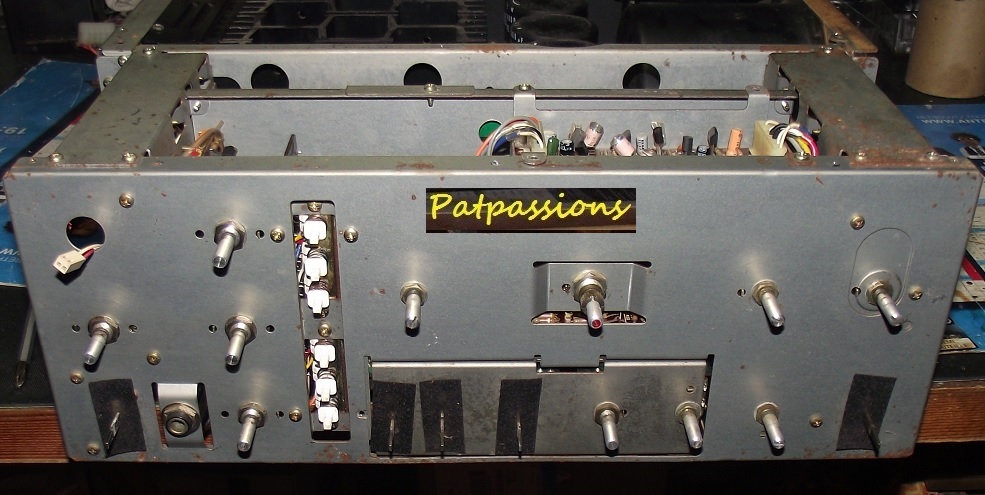

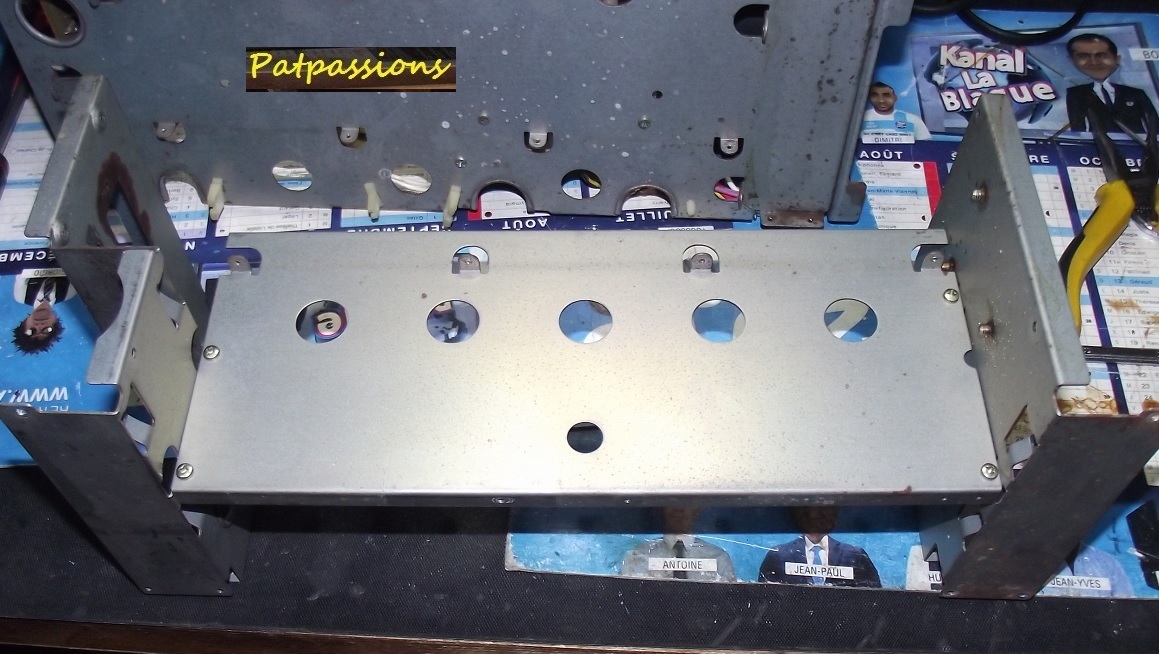

Tous le chassis débarasser de son électronique .

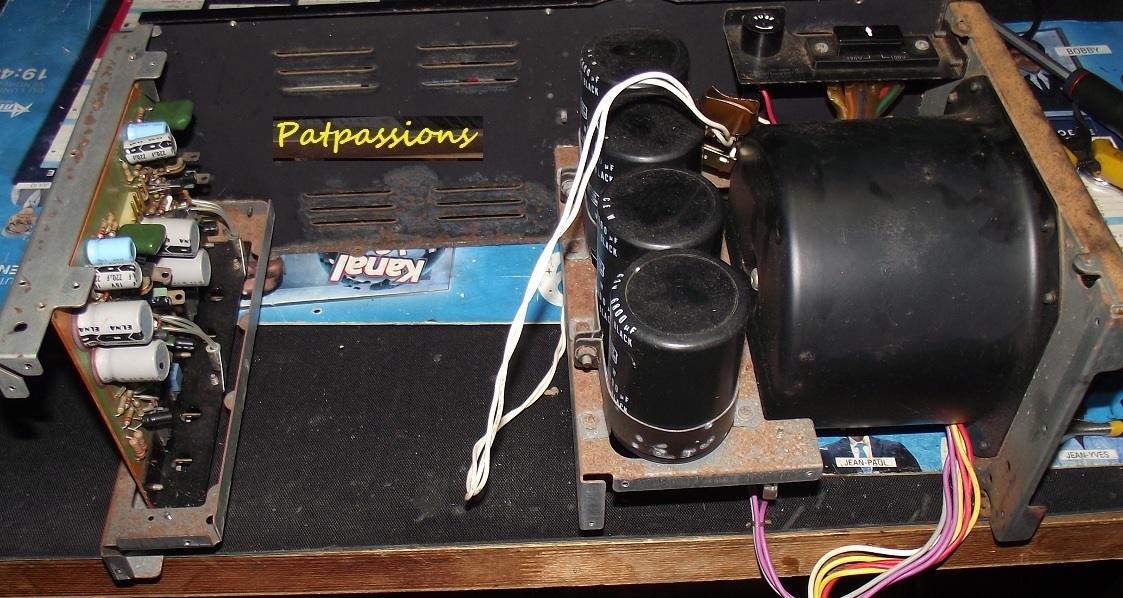

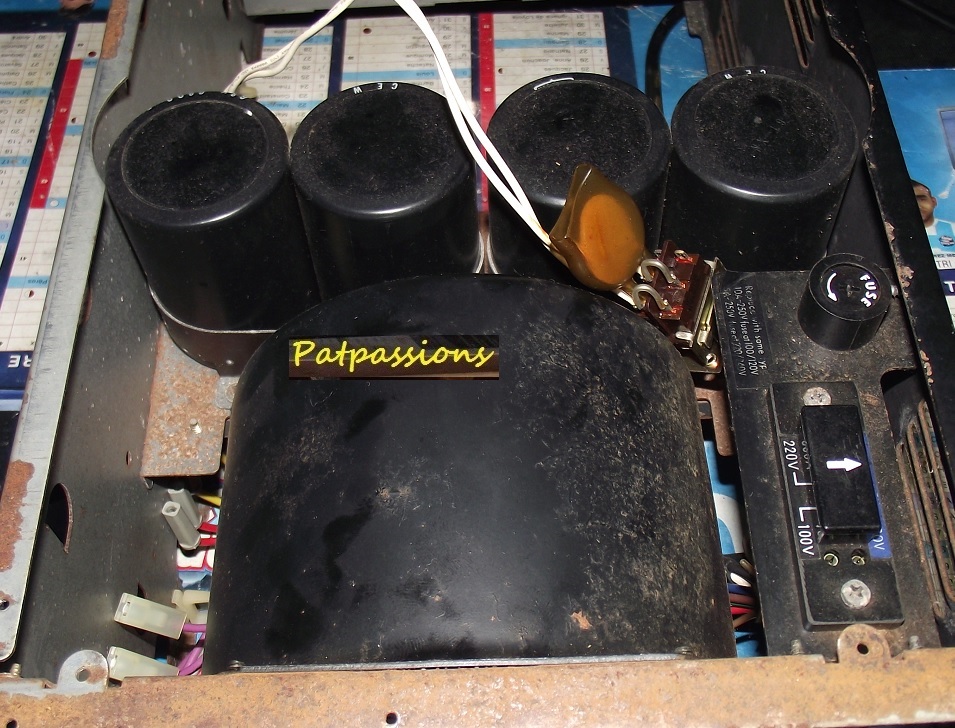

Dépose des condensateurs de filtages et du transformateur.

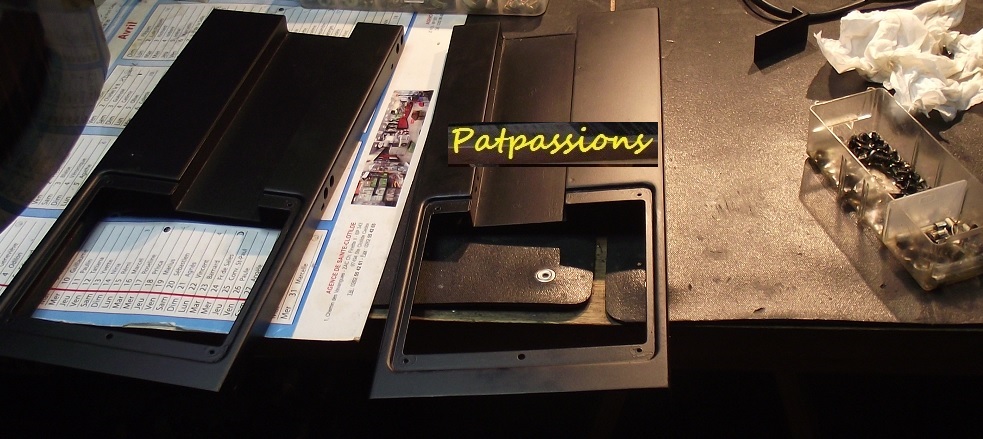

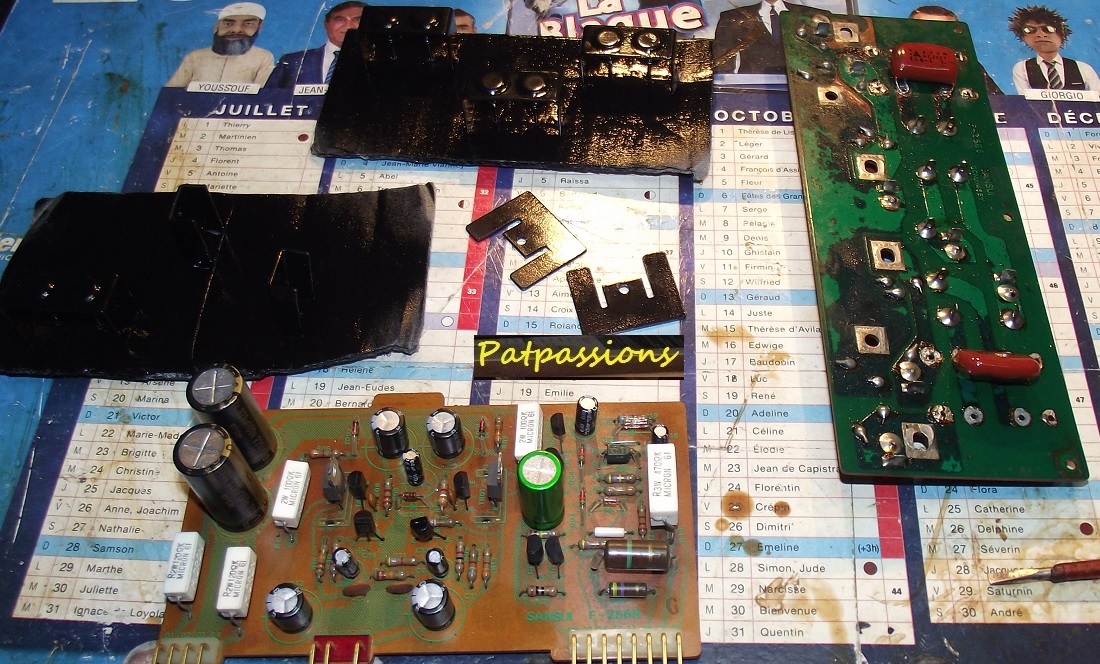

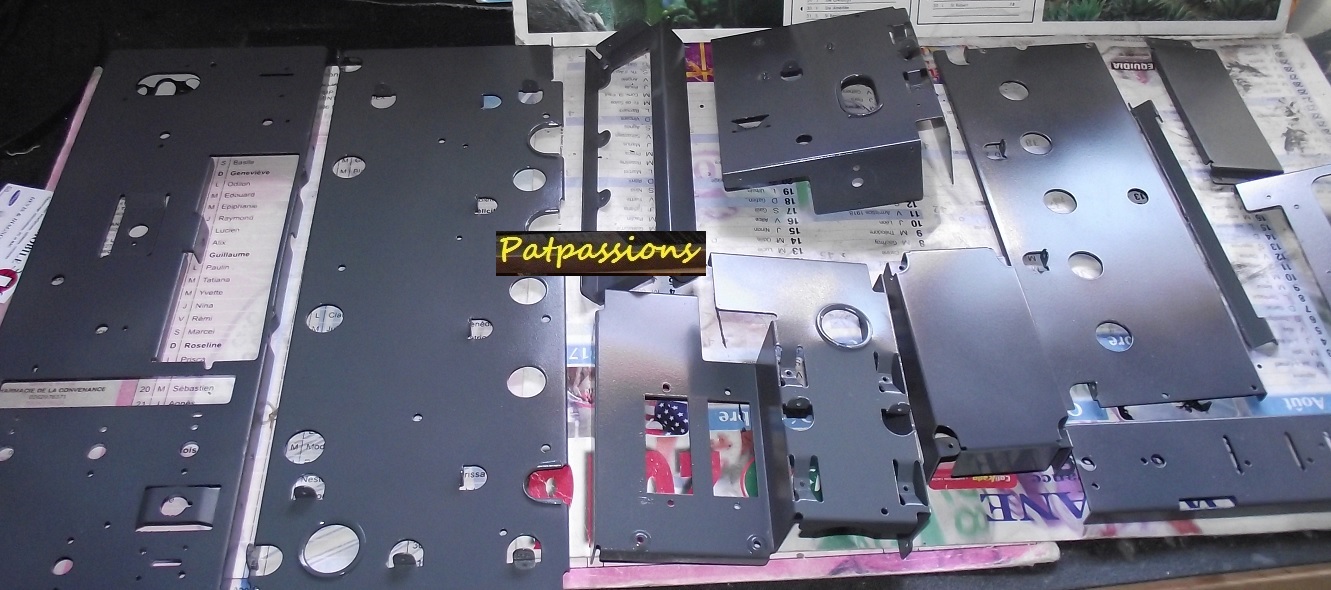

Chaque tôles va être poncer puis repeinte .

La rouille est bien là!

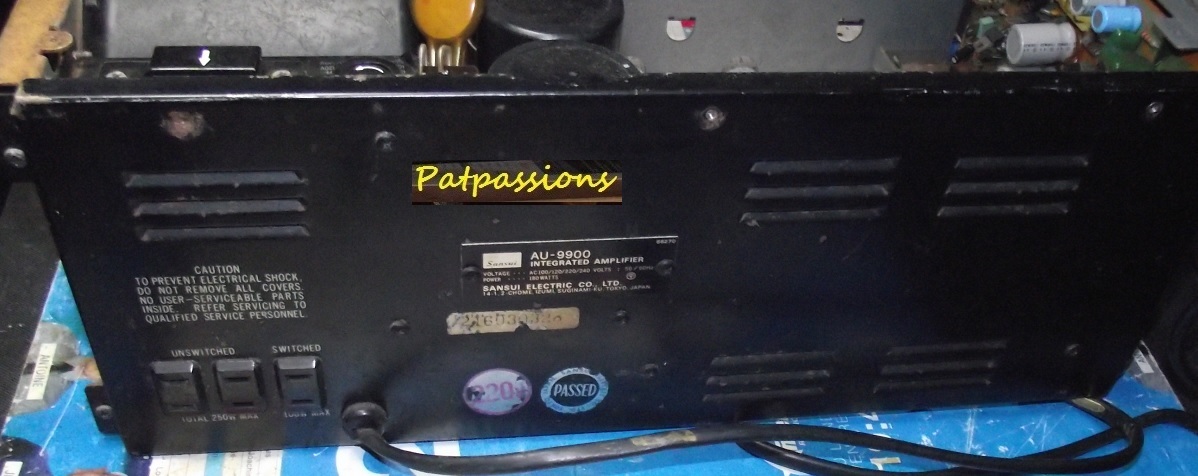

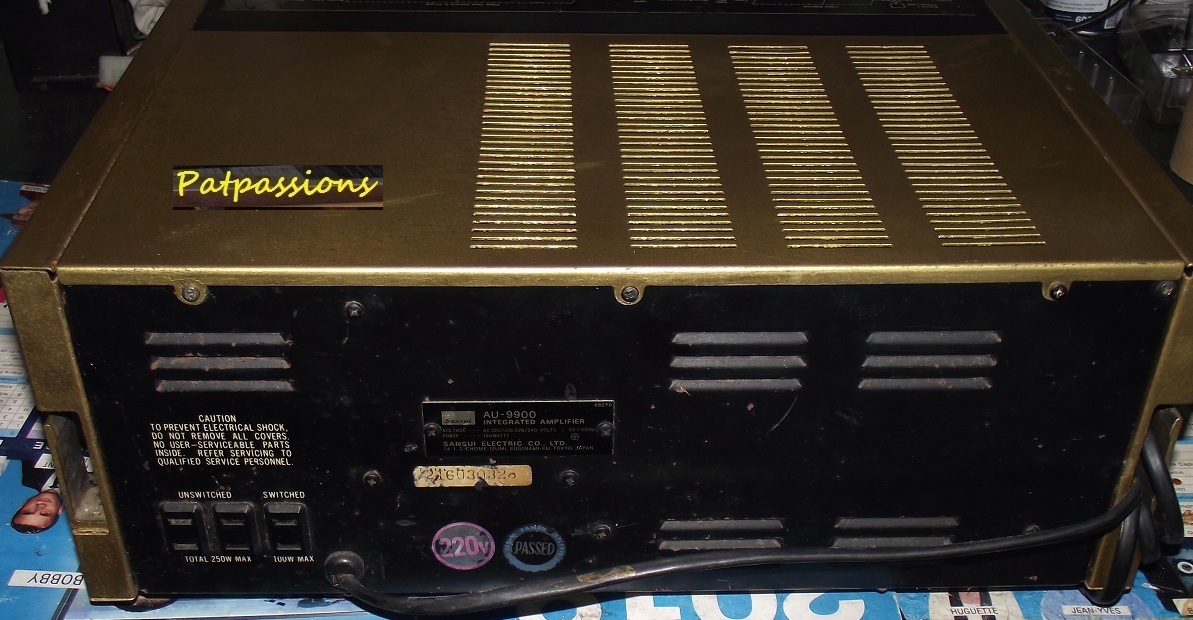

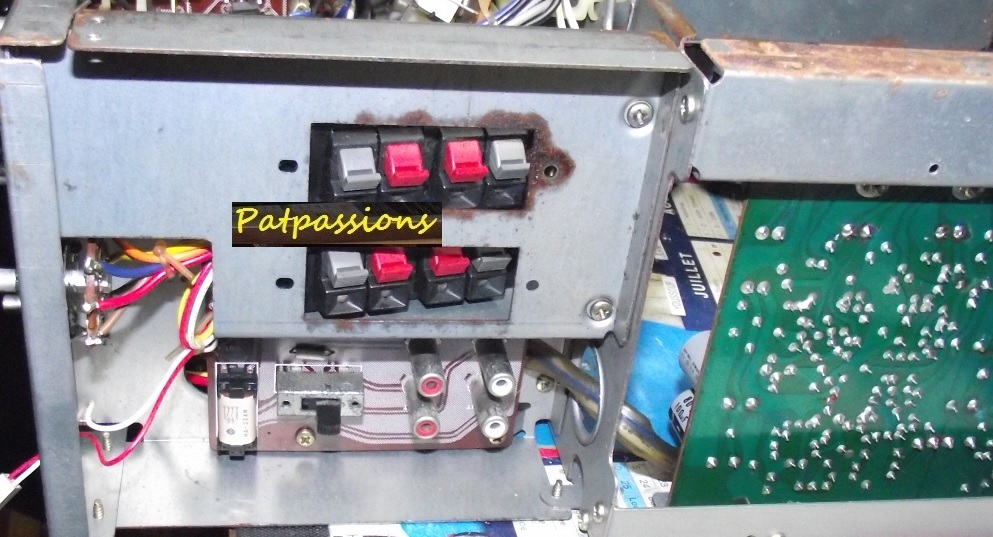

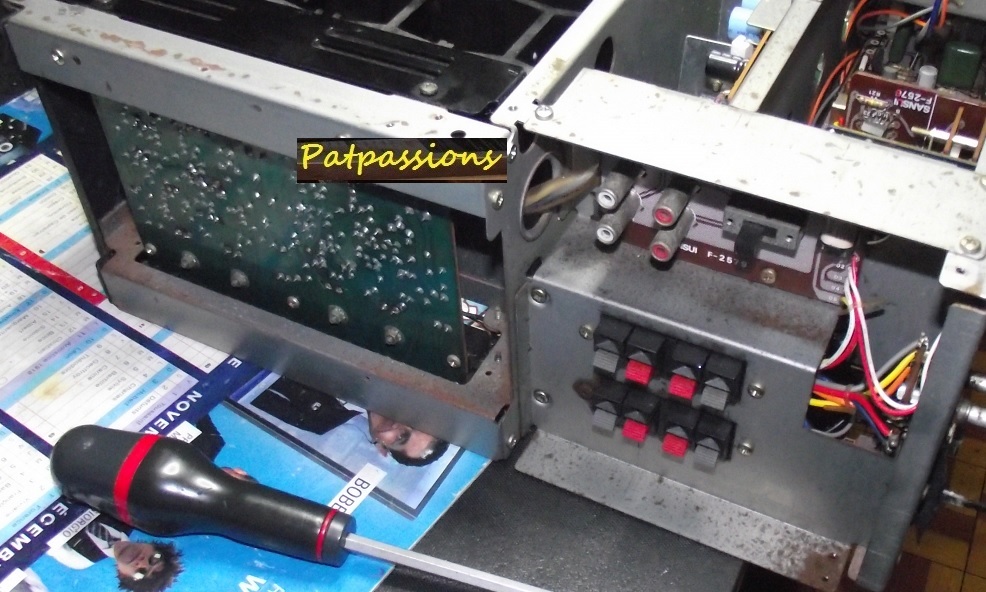

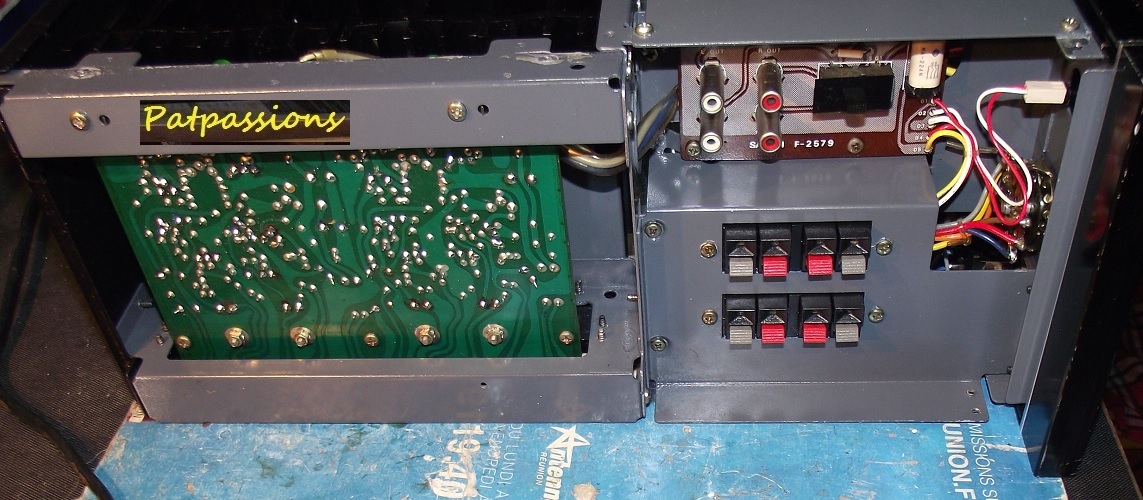

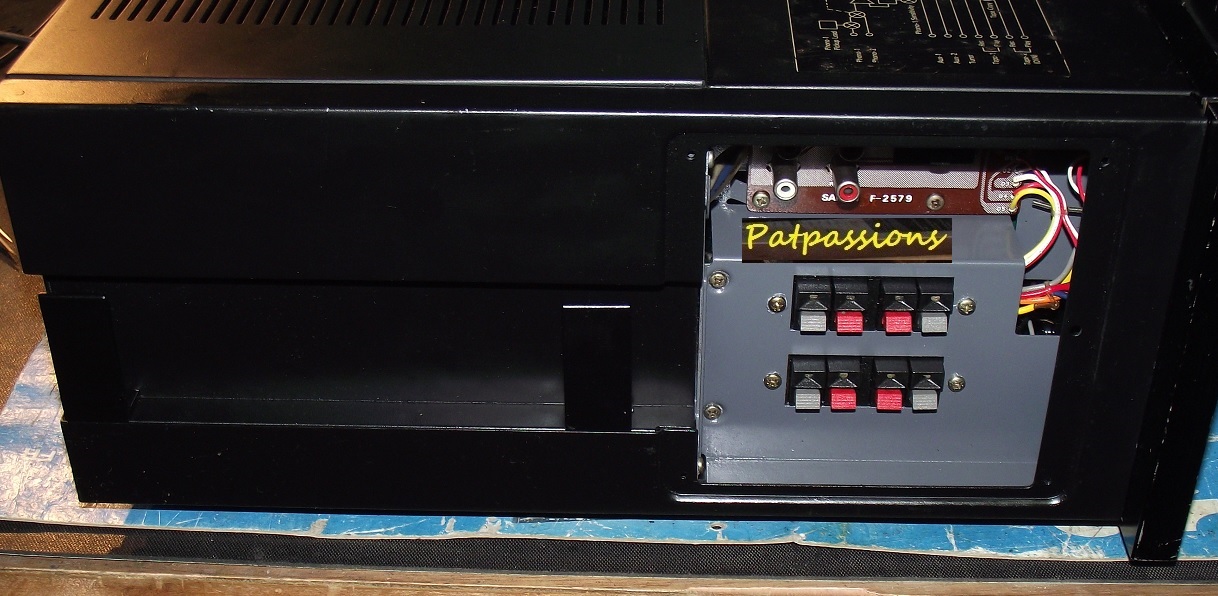

Decâblage et dépose de la face arriere .

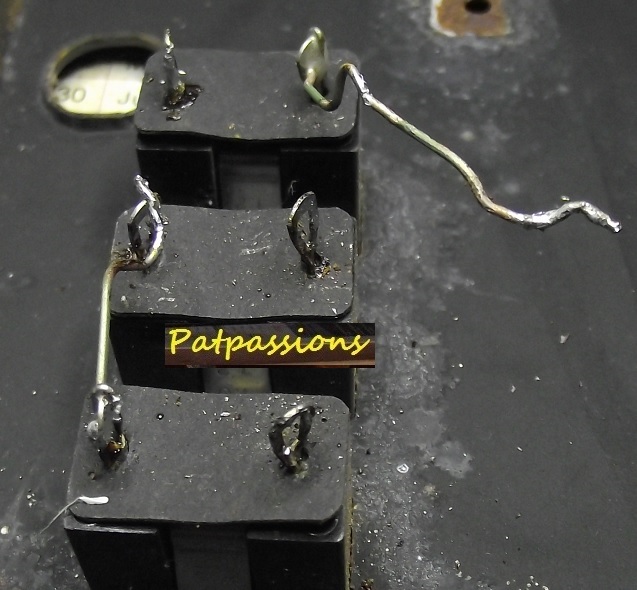

Dépose du transformateur , chaque fil est reperé .

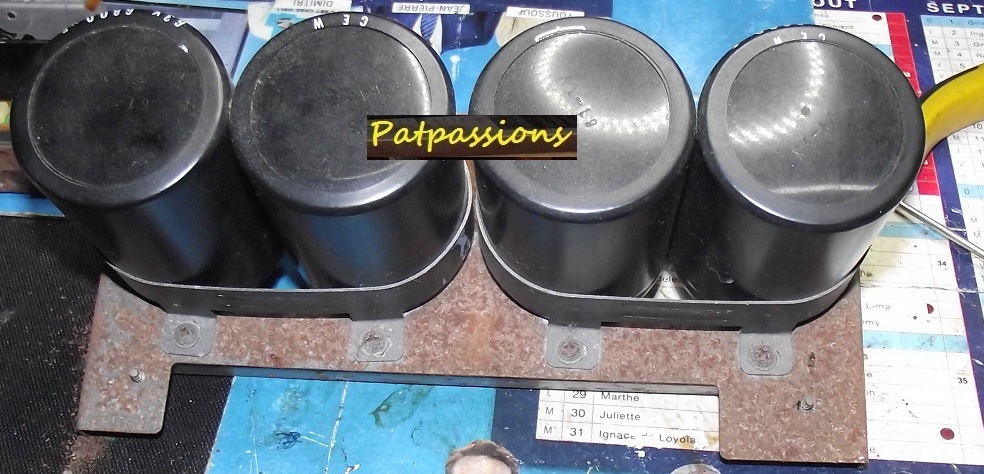

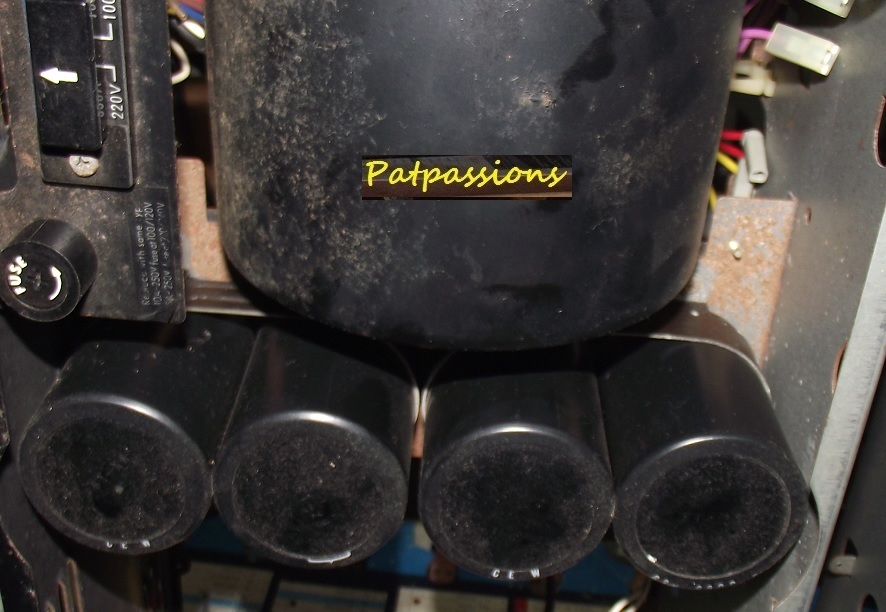

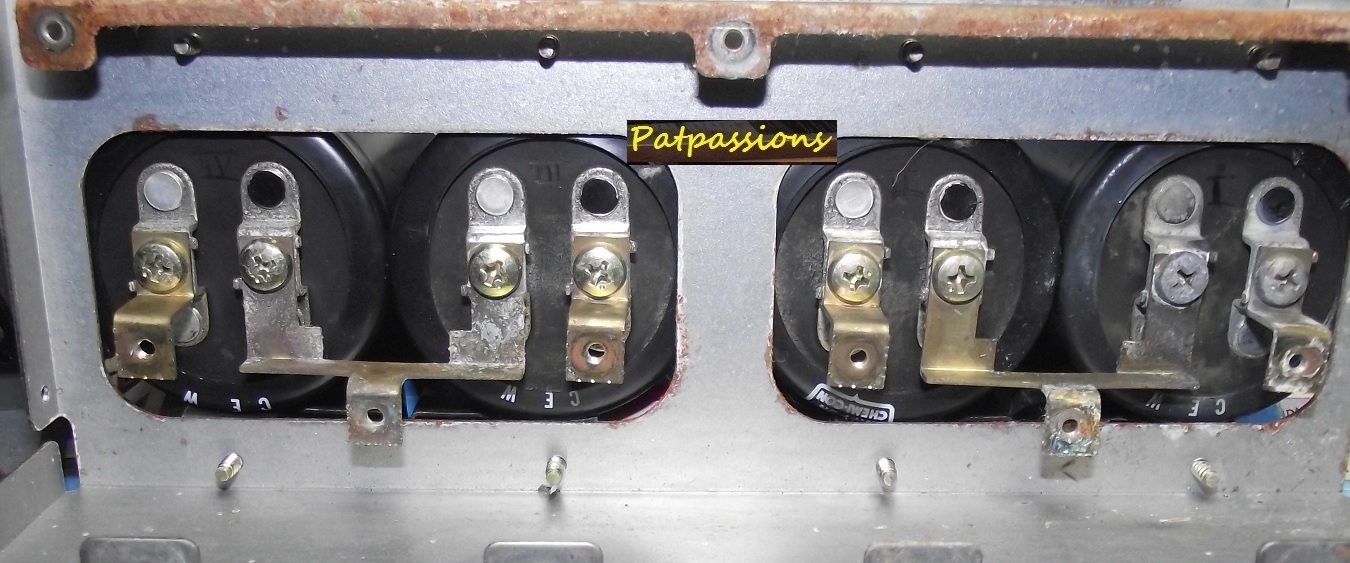

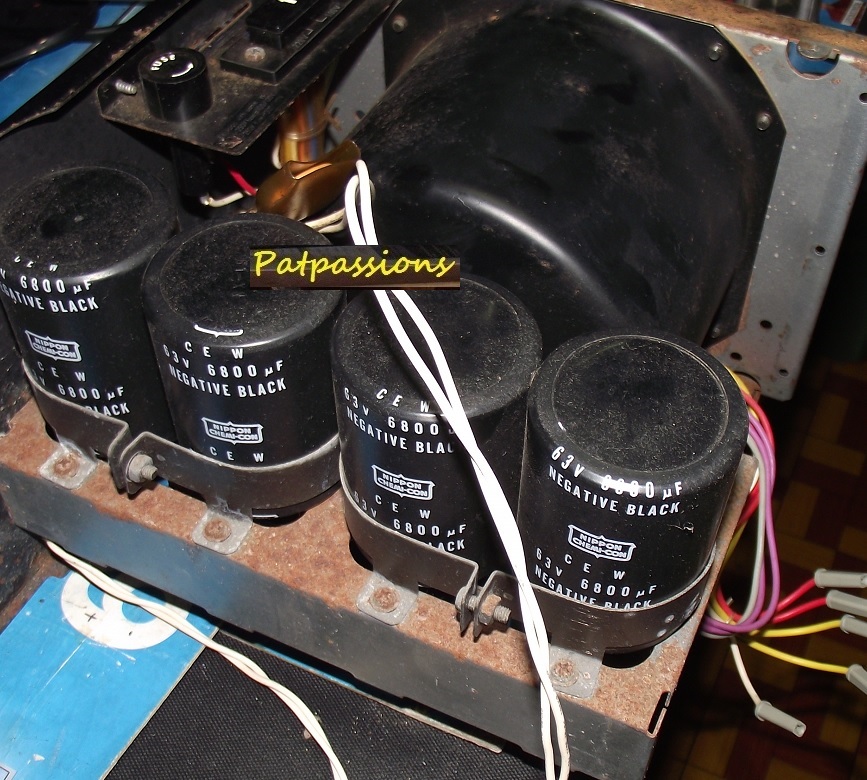

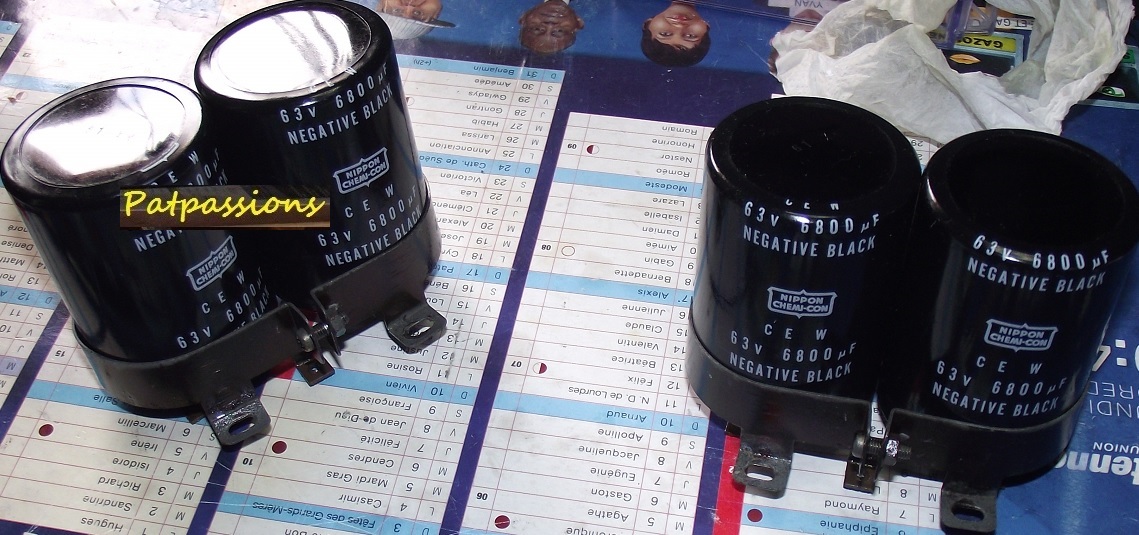

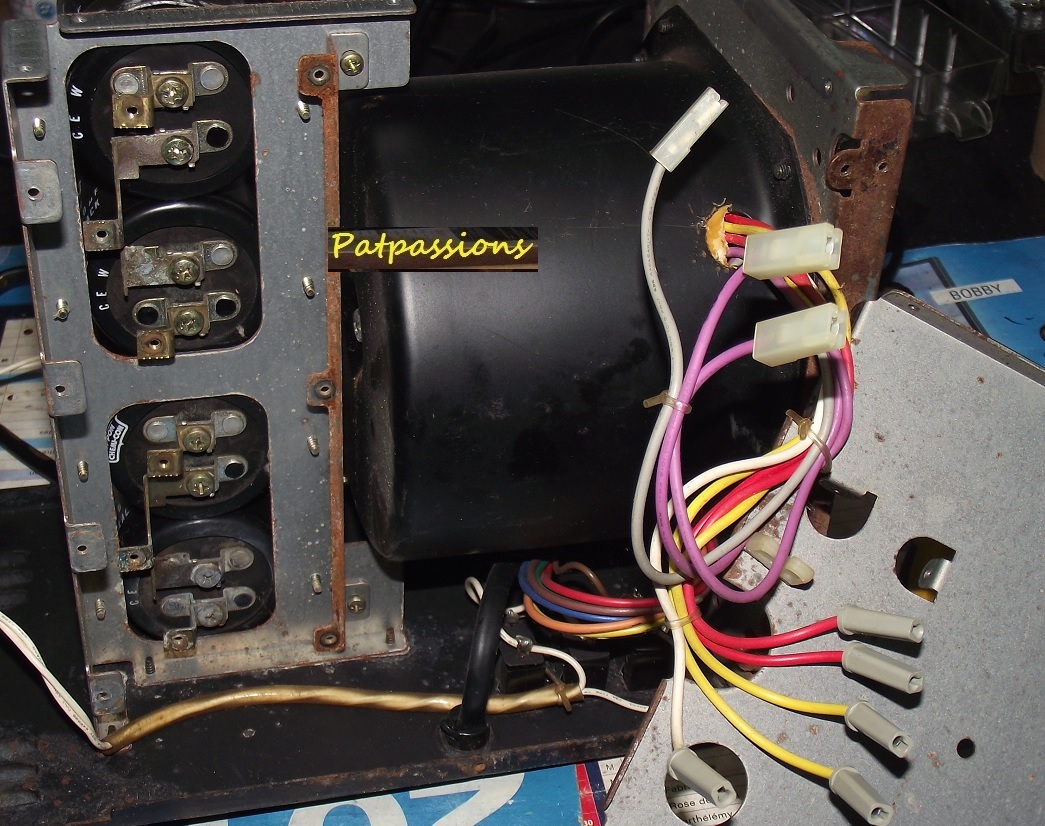

Vue sur les condensateurs de filtrage

qui vont être tester et vérifier .

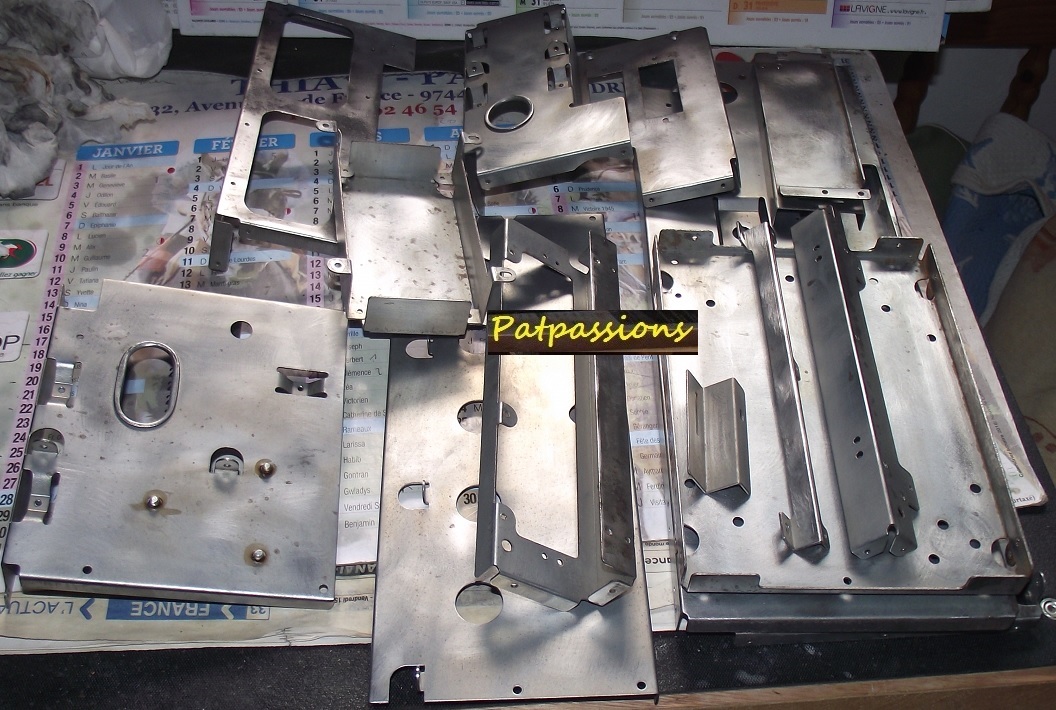

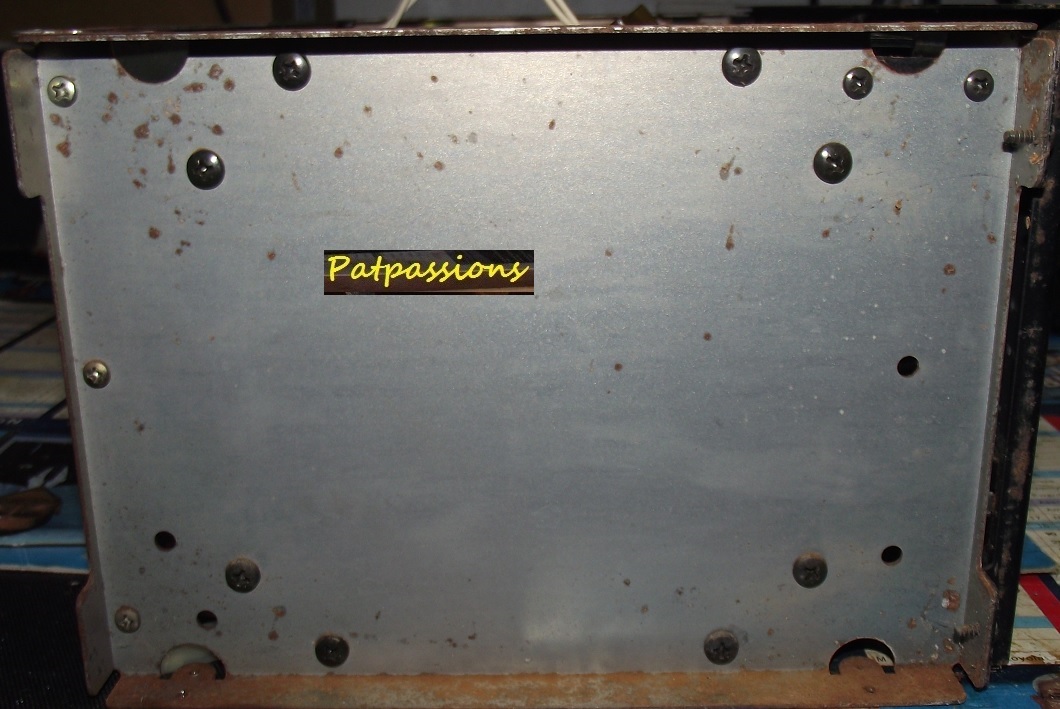

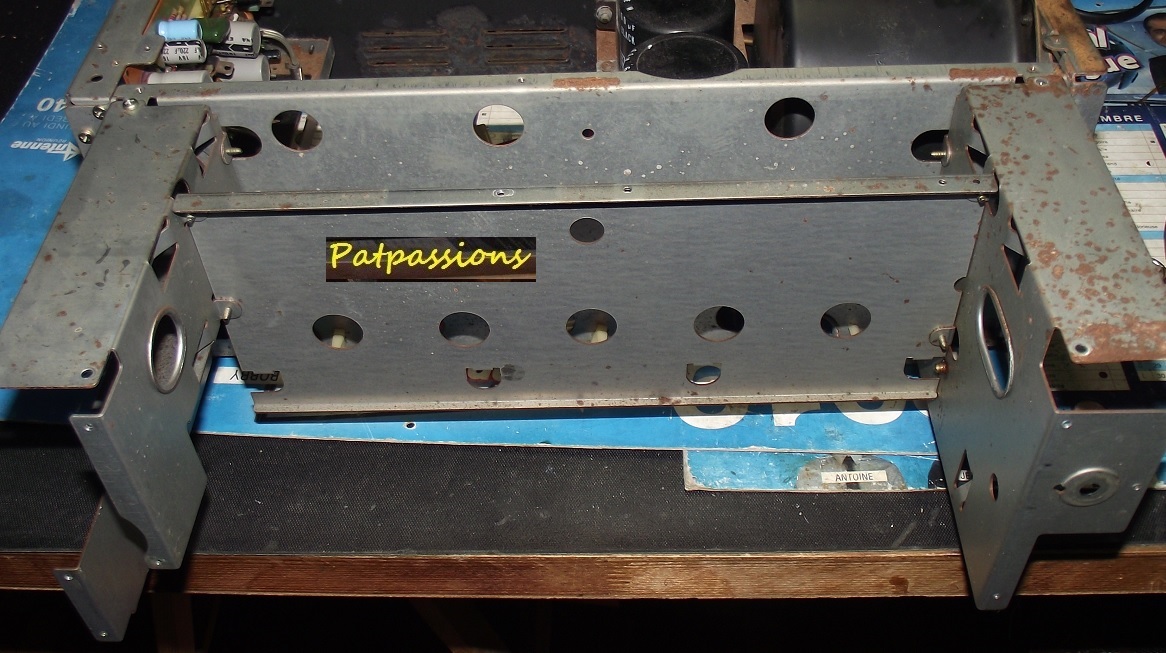

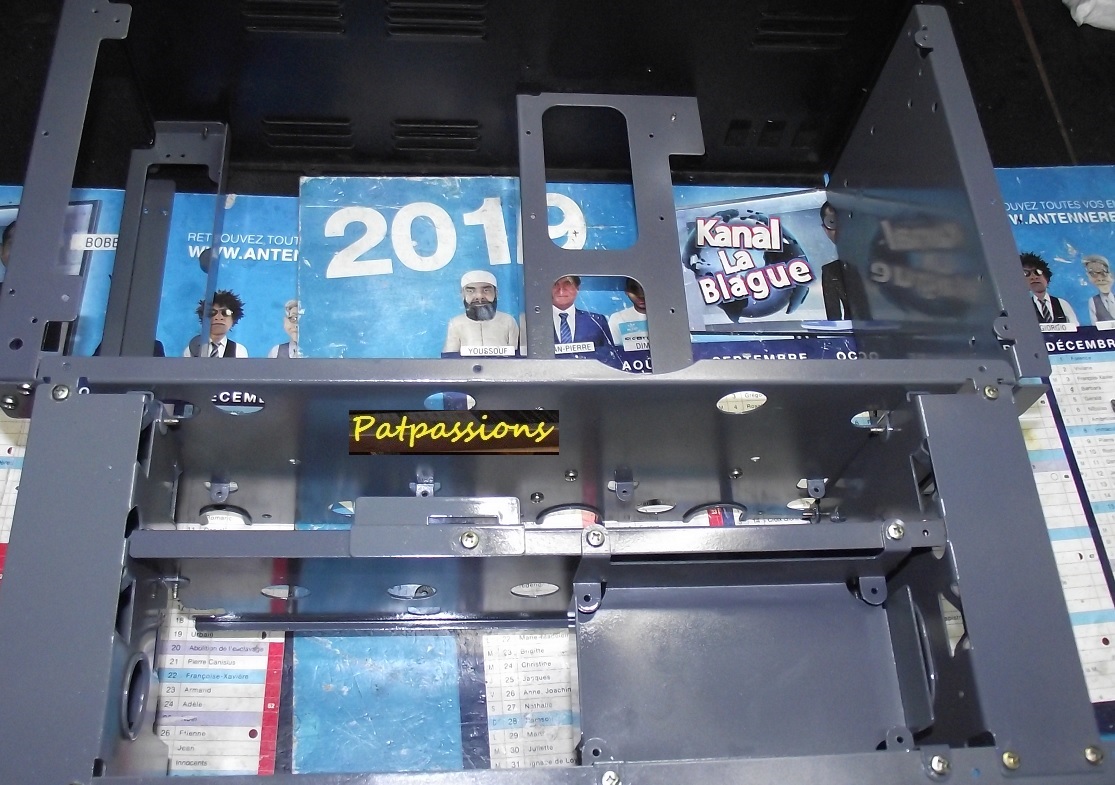

La moindre petite tôle est déposé .

Poncage .

Peinture.

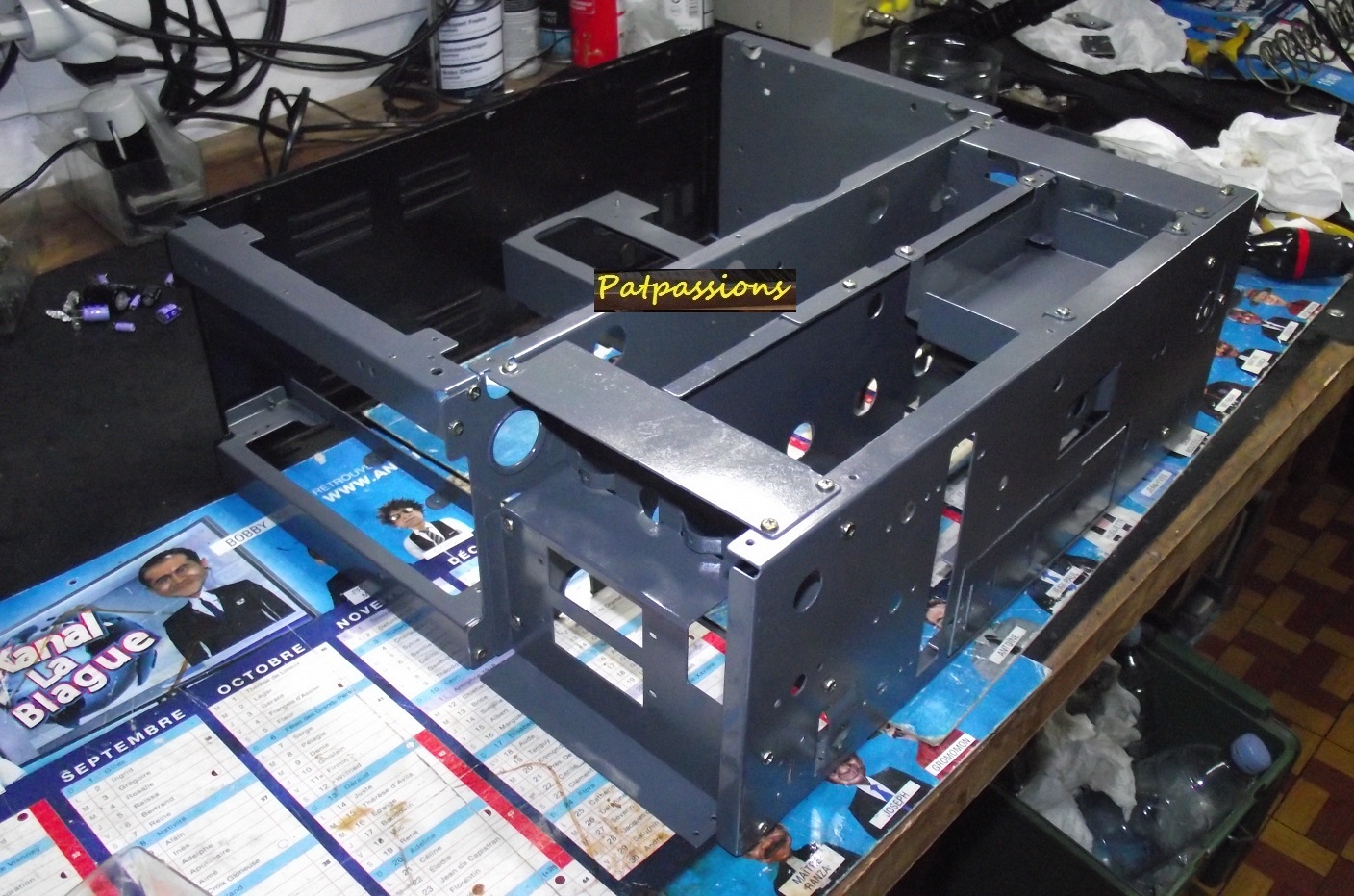

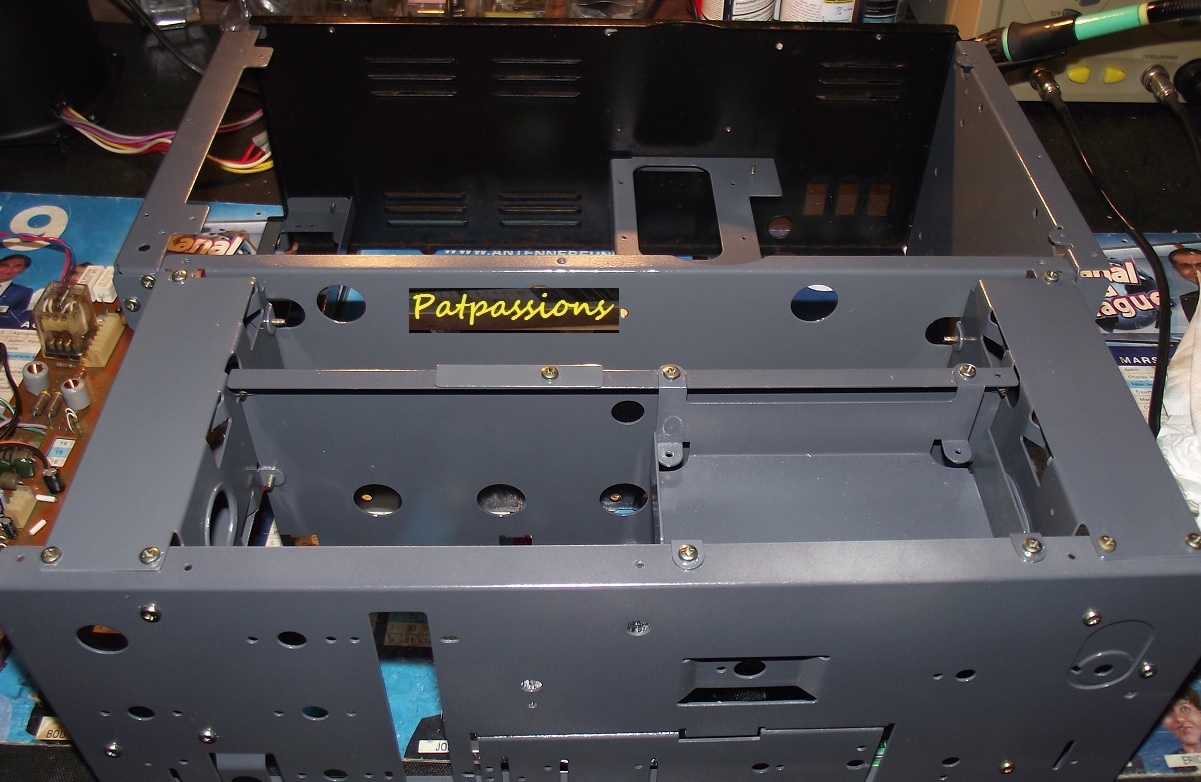

Remontage .

Remplacement des condensateurs chimiques

sur chaque carte aprés un nettoyage .

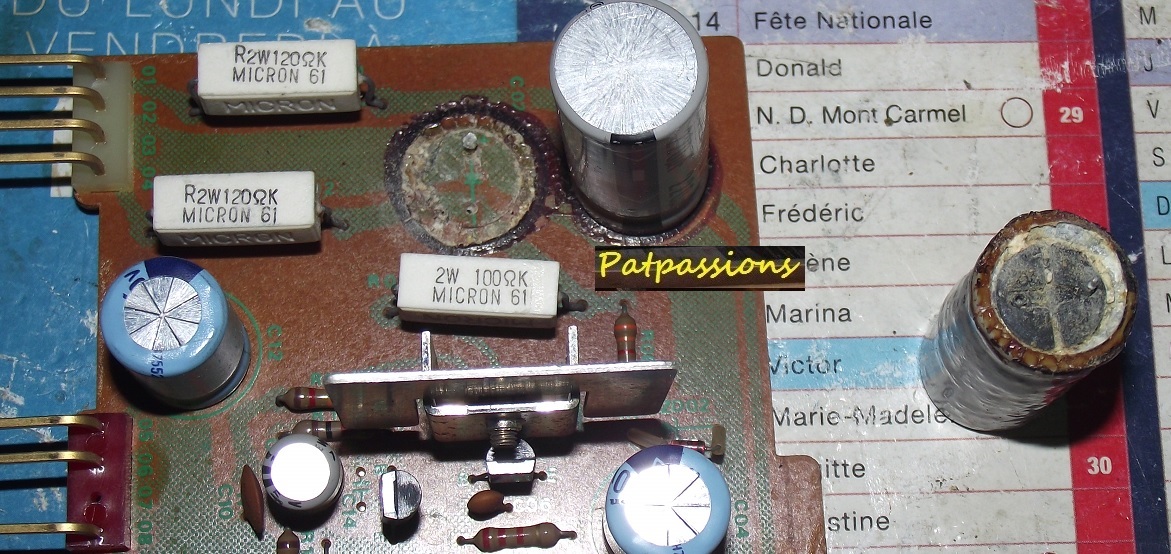

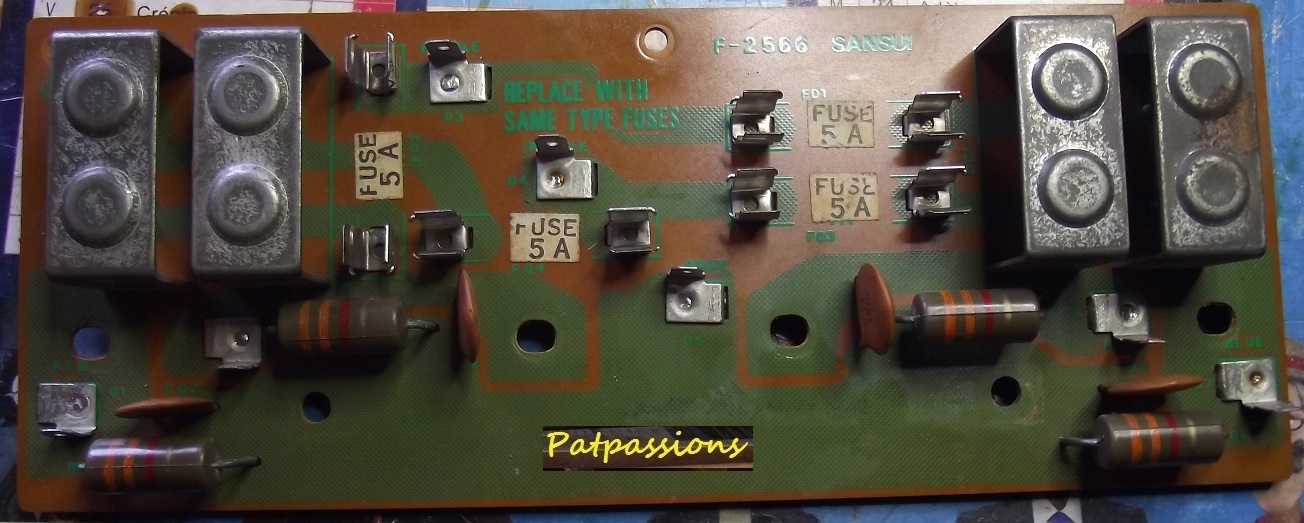

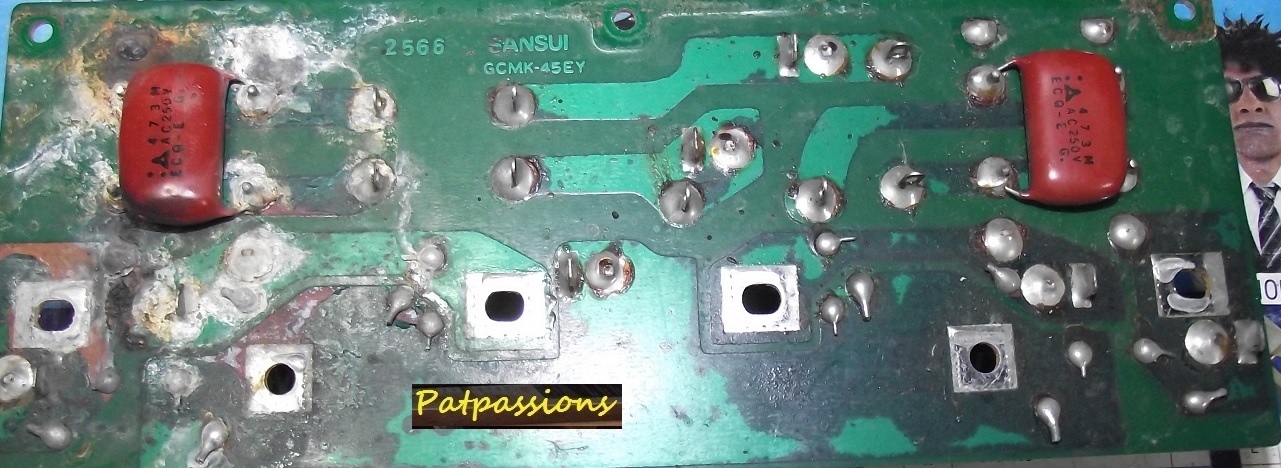

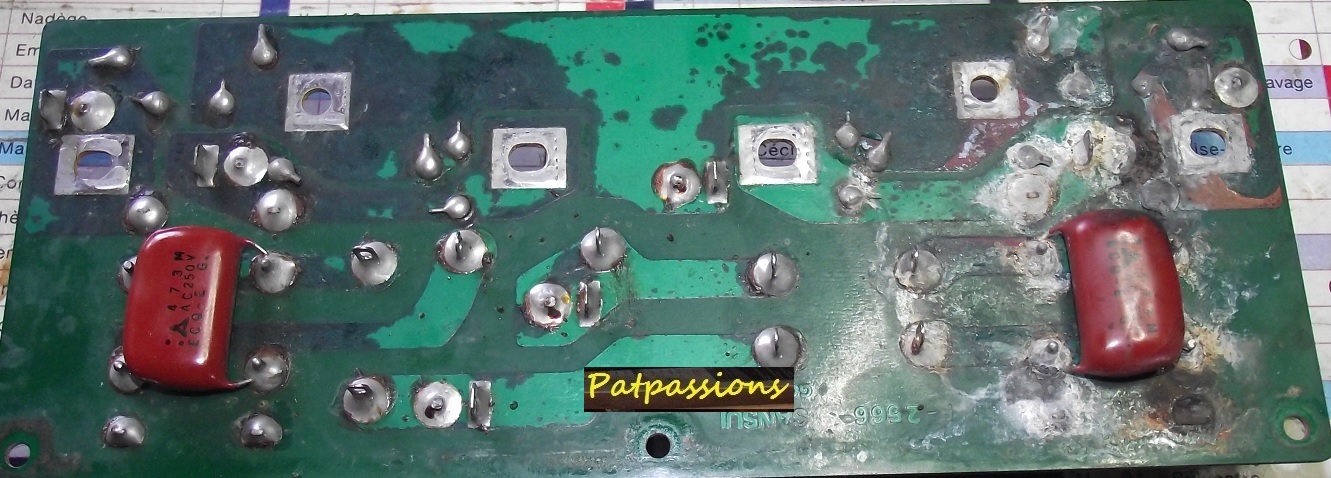

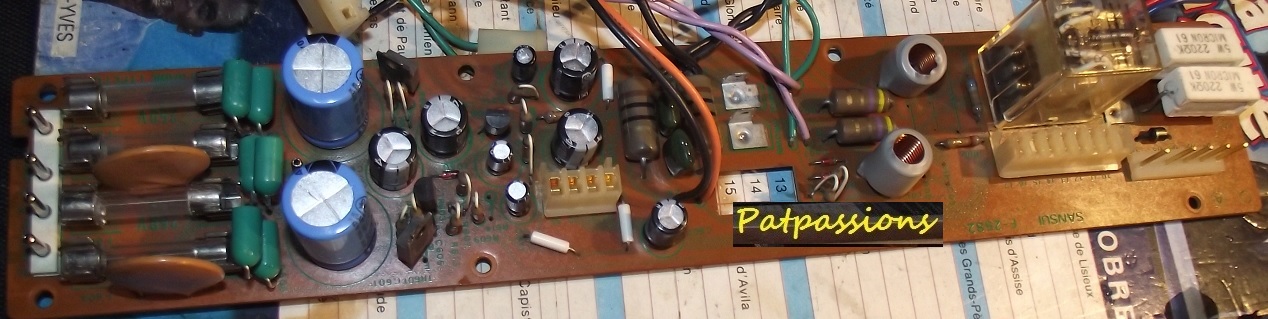

La carte alimentation de puissance est bien oxidé !

Certains condensateurs avaient vraiment besoin d'etre changer !

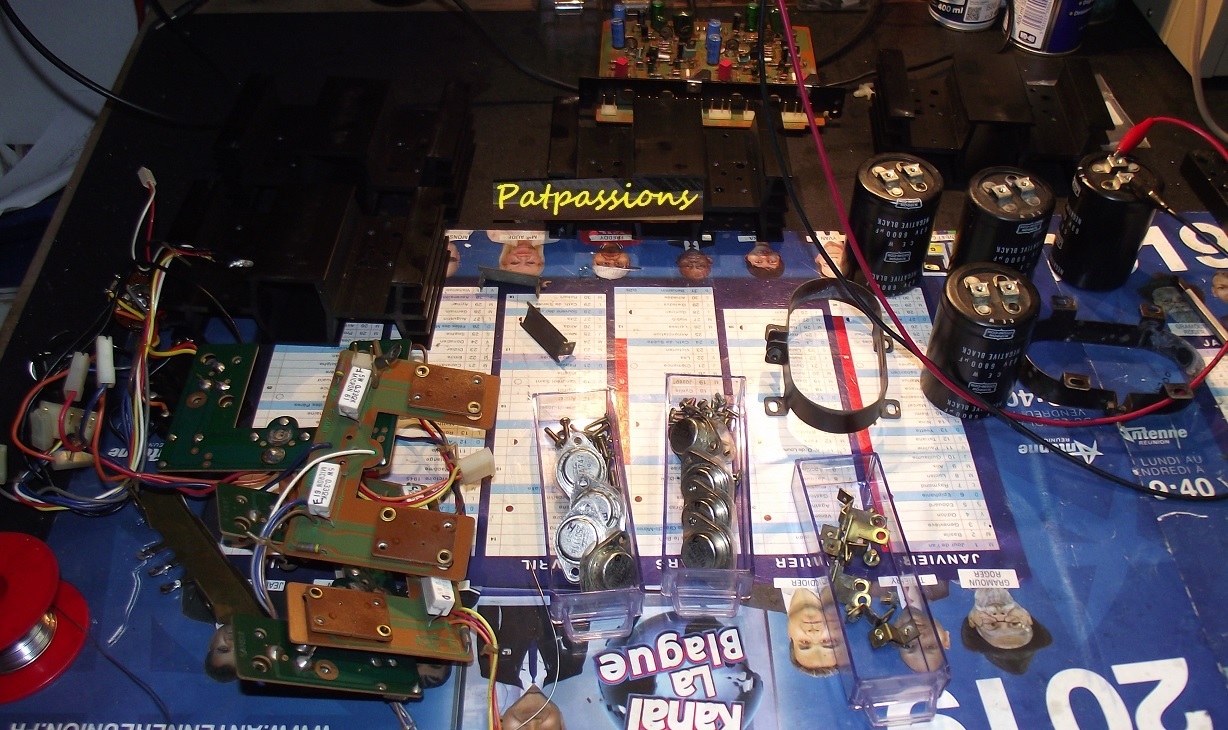

Chaque boutons , interupteurs...

sont démontés pour pouvoir nettoyer les contacts .

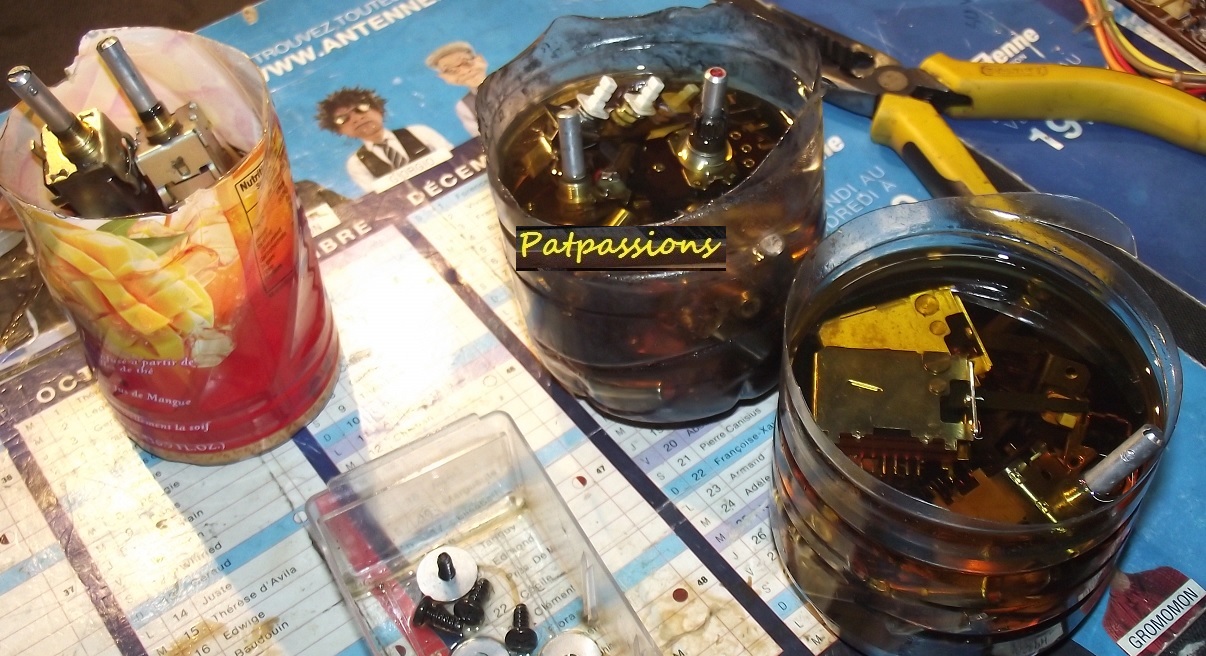

Ils sont traites ensuite dans un produit

spécial plusieurs semaines .

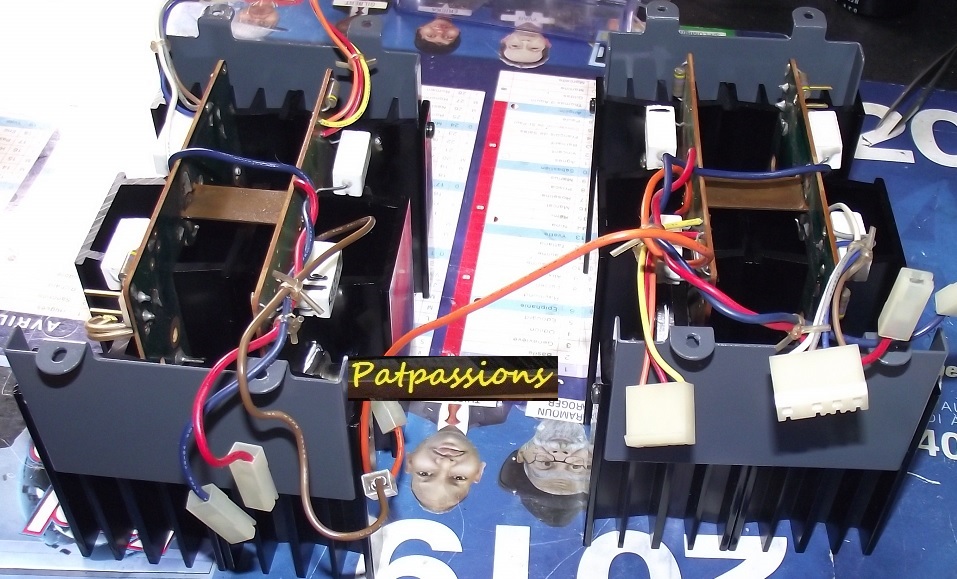

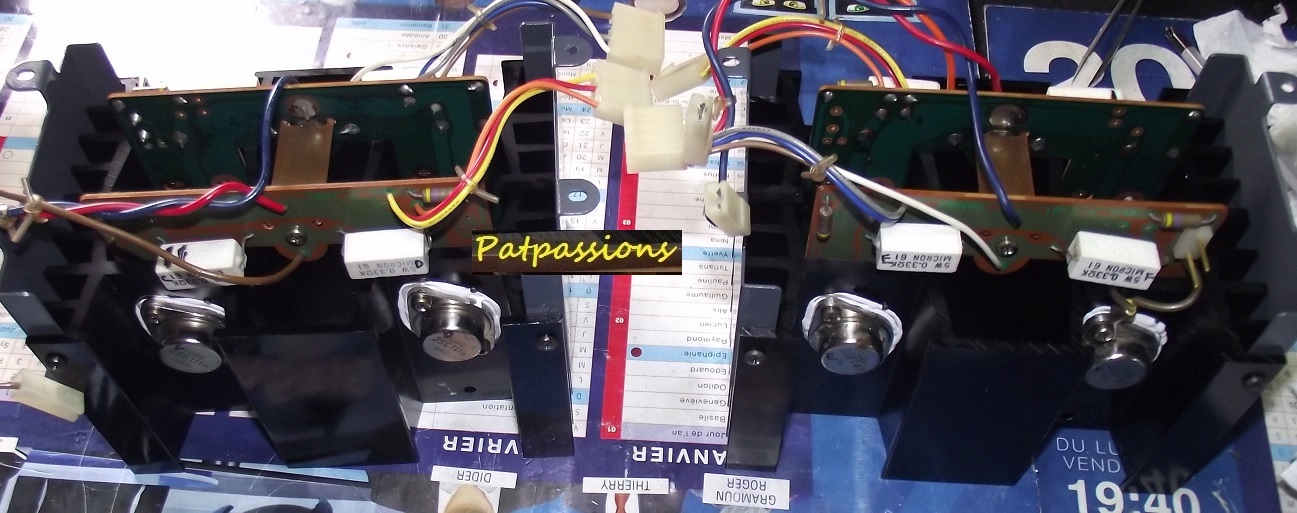

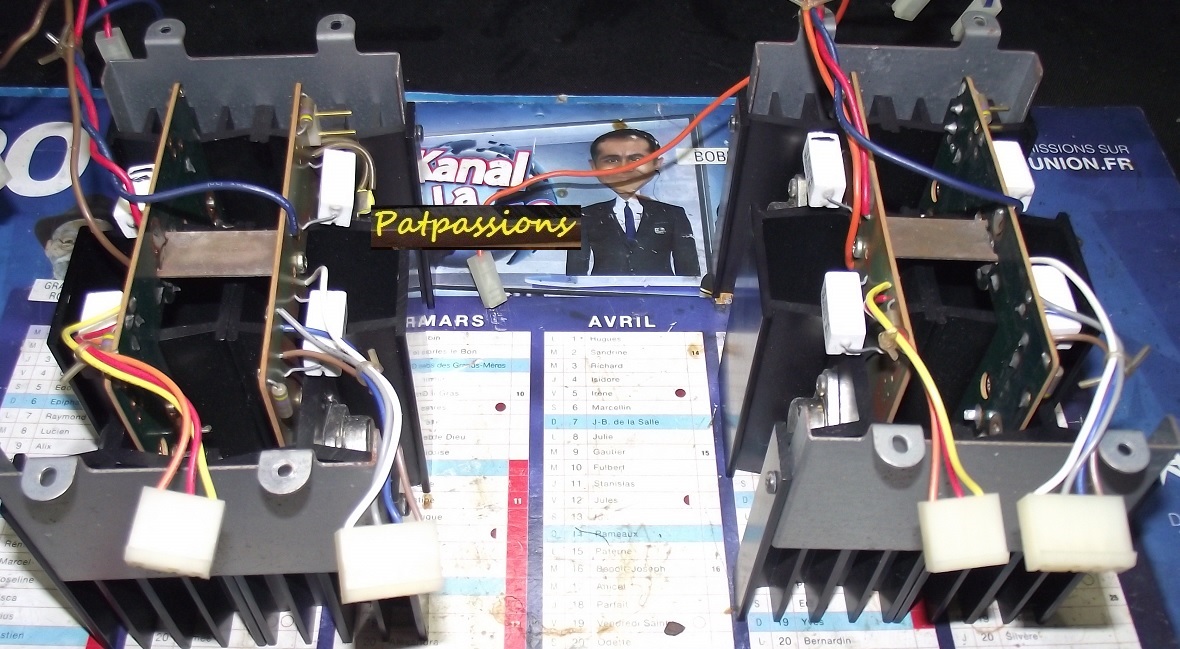

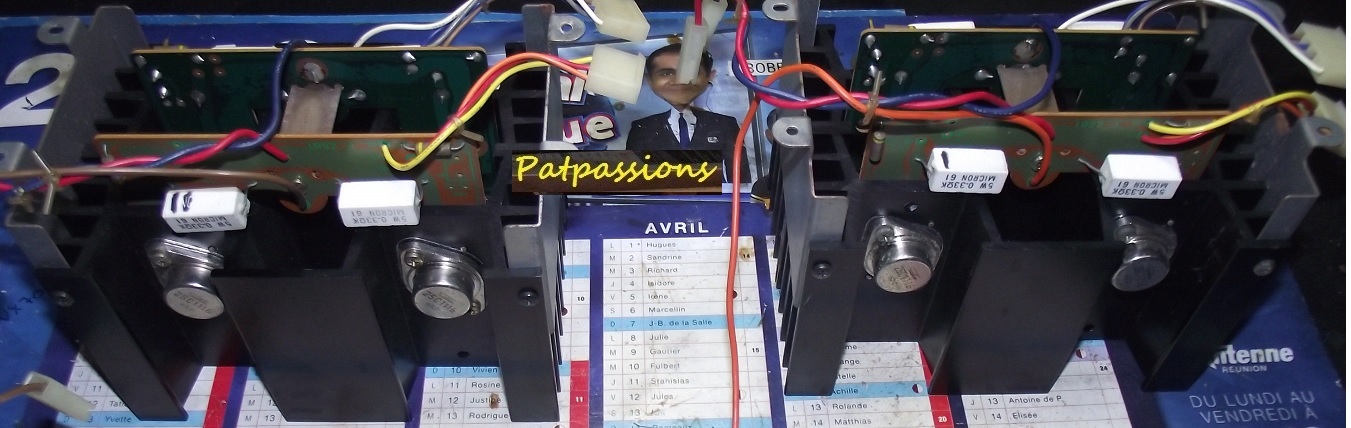

Vue sur les blocs de puissance .

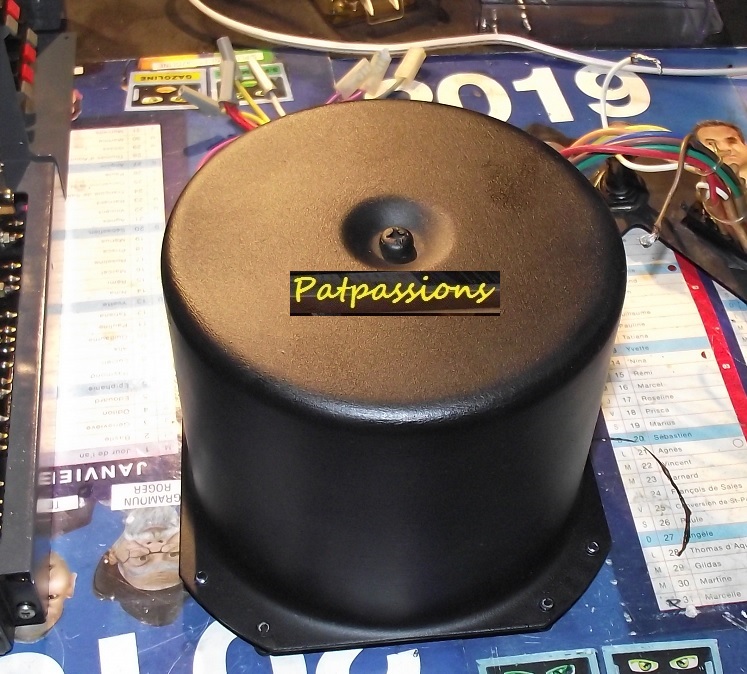

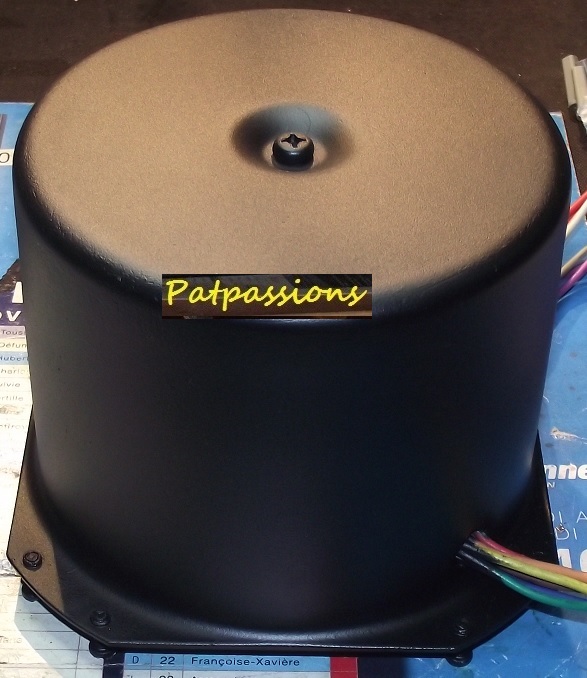

Le transformateur a été repeint .

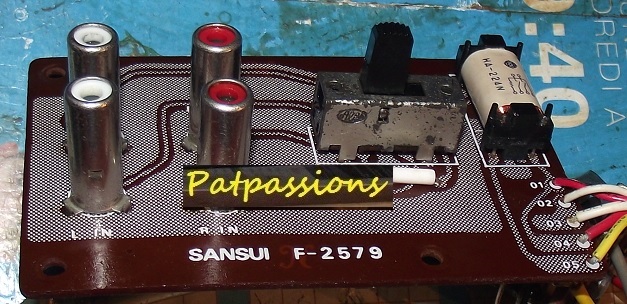

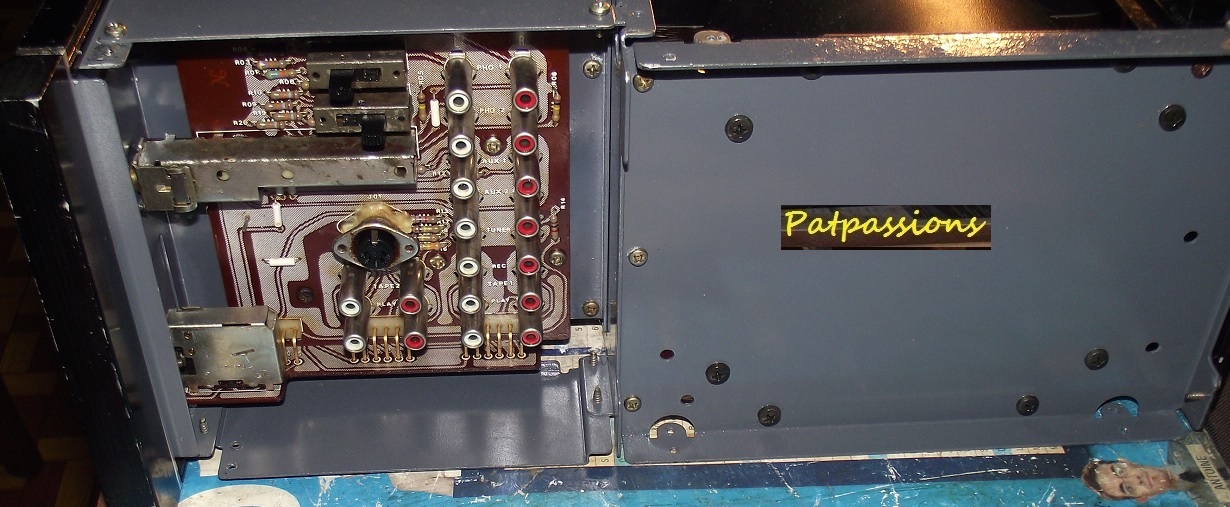

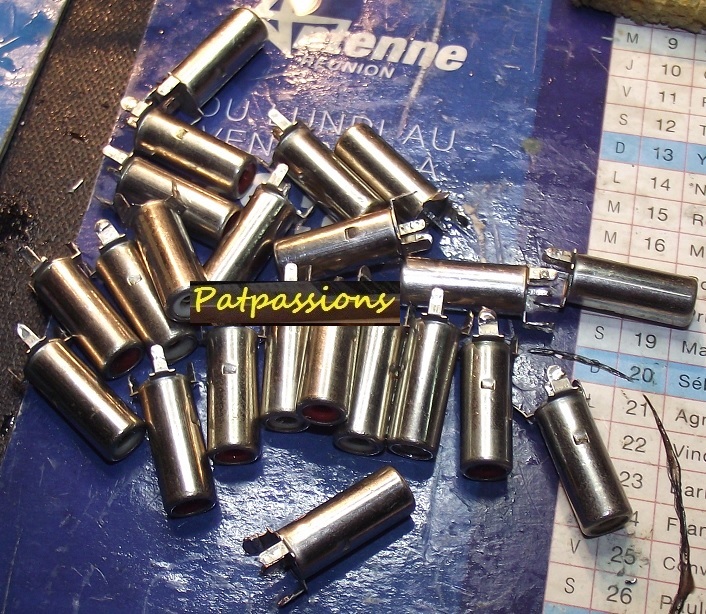

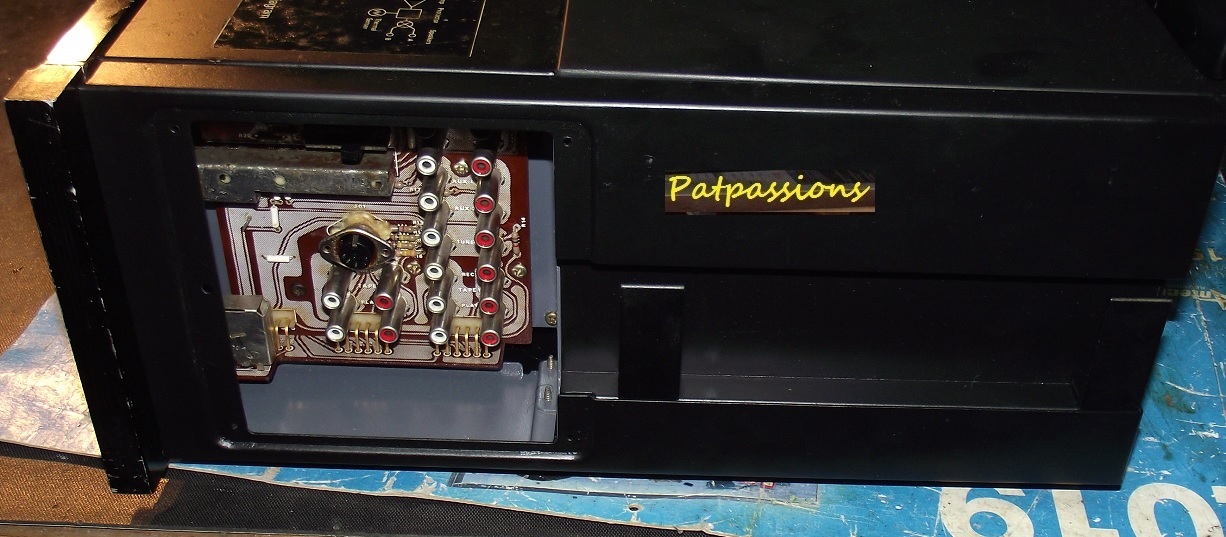

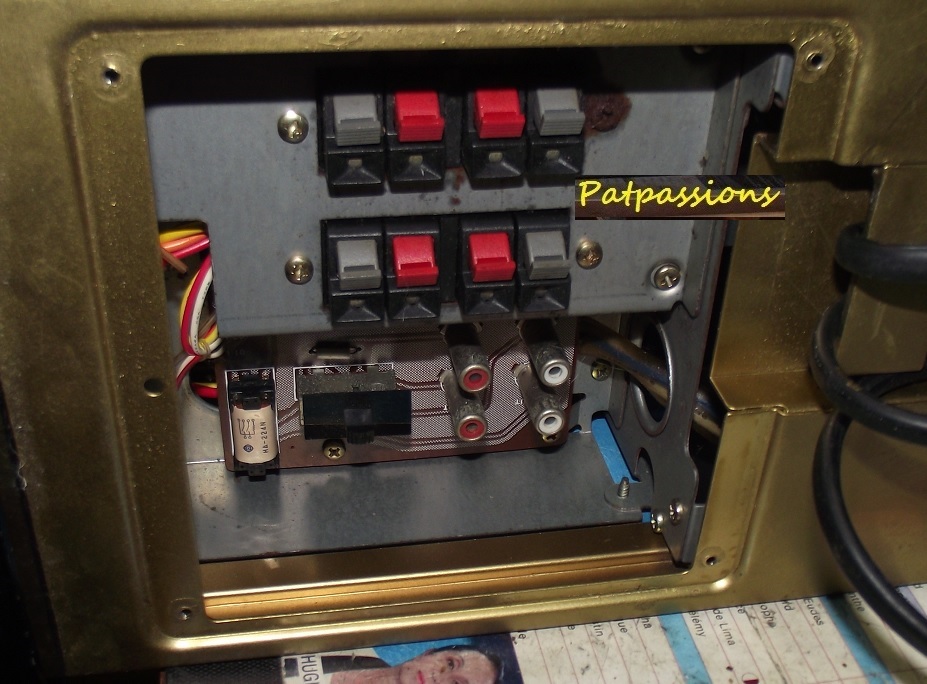

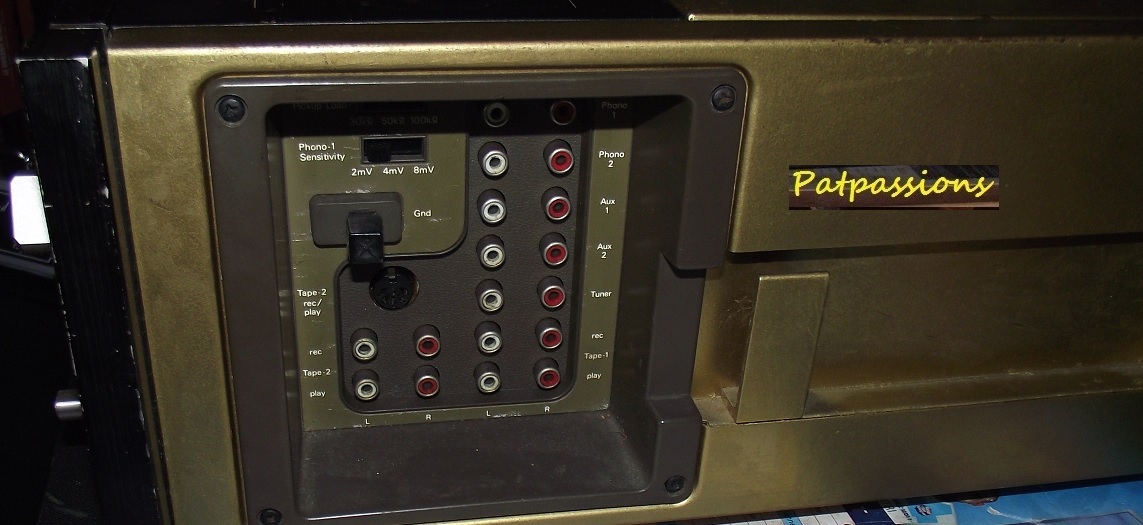

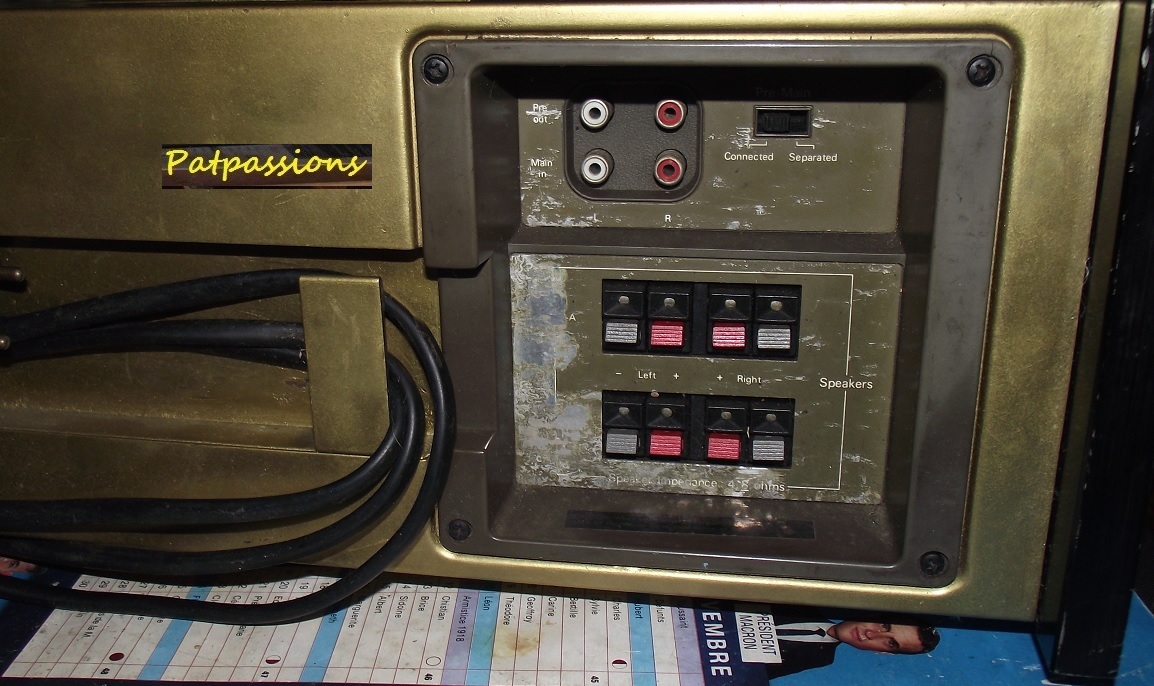

Dépose des connecteurs RCA et Din .

Remis en place des commutateurs

et boutons aprés traitement .

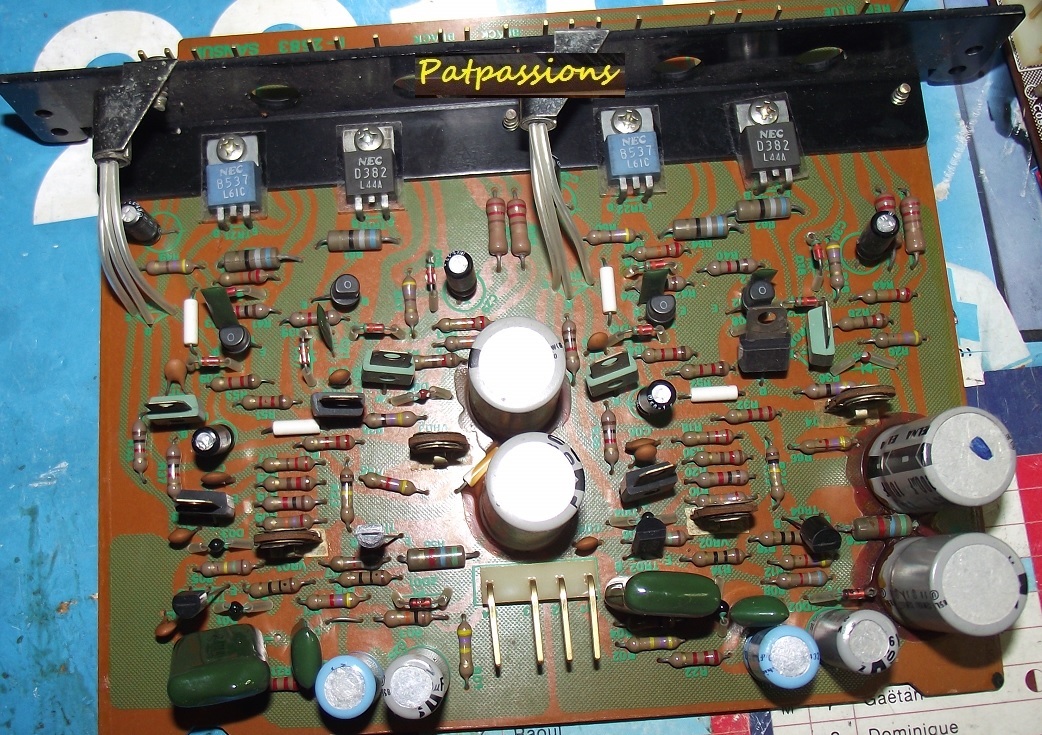

Vue sur la carte alimentation de la section préampli ,

avec ces nouveaux condensateurs .

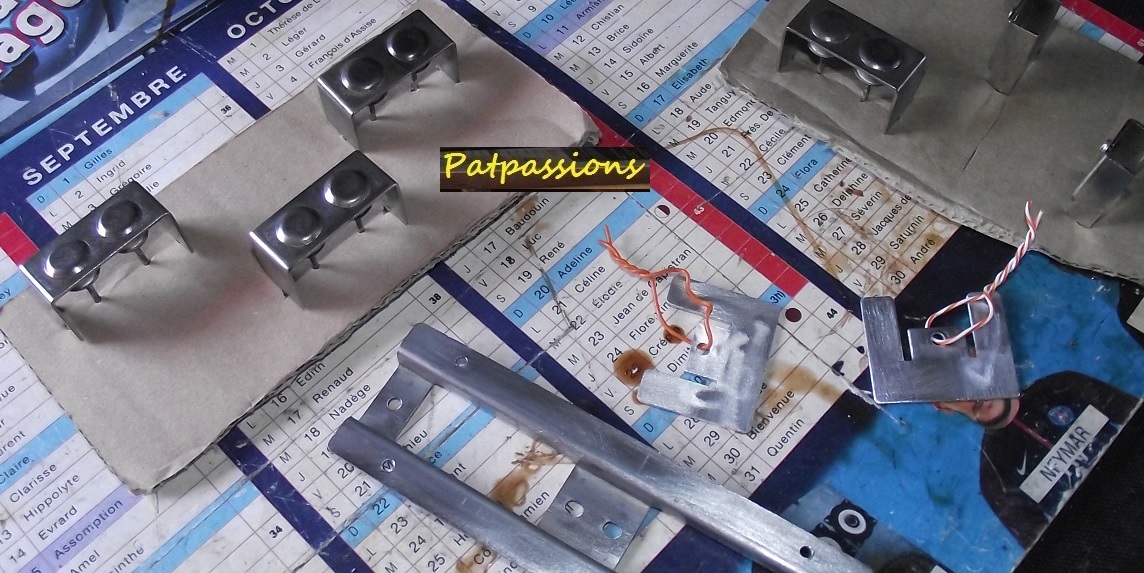

Les petits radiateurs sont repeint aussi .

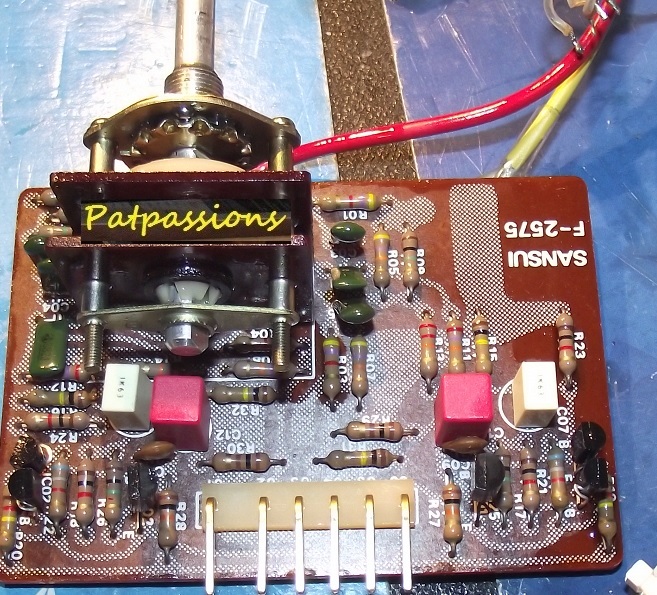

Vue sur l'étage phono .

Remis en place des cartes electroniques .

Les diodes ont été repeintes.

Les pistes ont été gratter puis étamer pour une meilleurs protection.



Aprés reconditionnement .

Aprés séchage des petits radiateurs ,

remis en place sur les transistors .

Installation du reste de l'électronique ...

Installation du plan de masse .

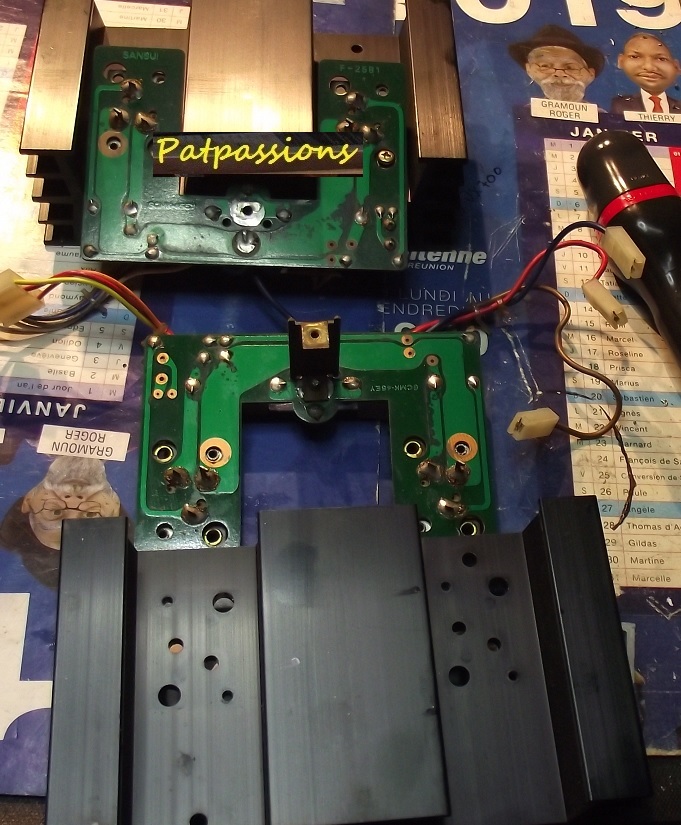

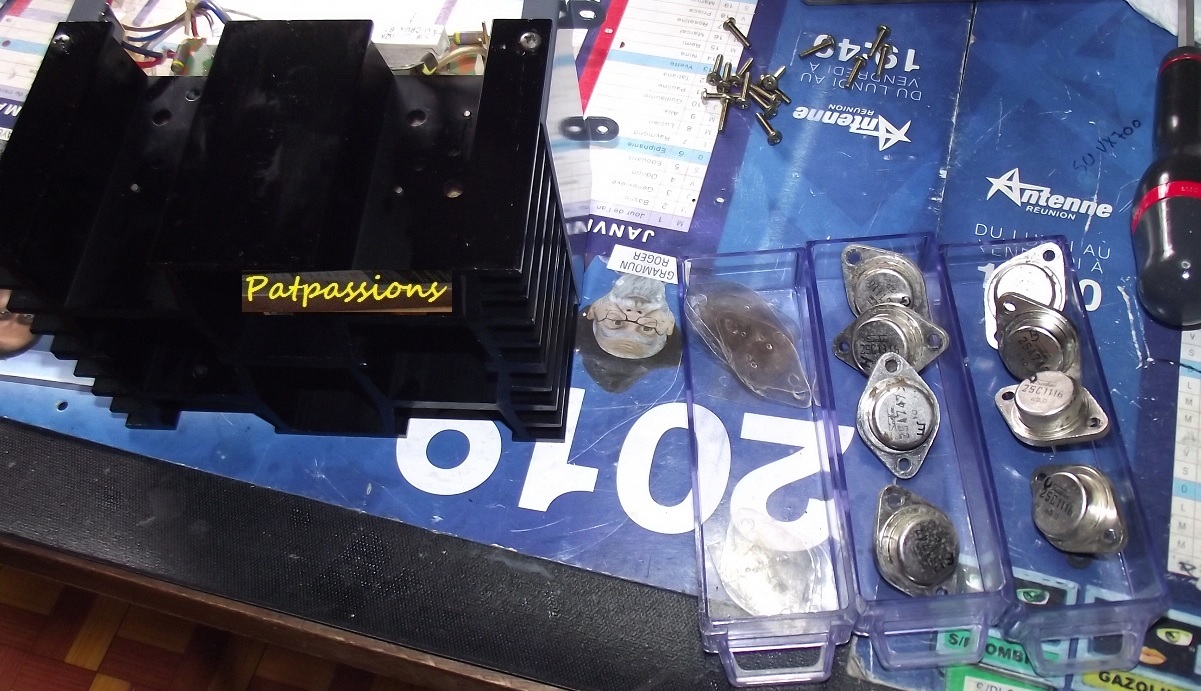

Les éléments du bloc de puissance

sont démontés ainsi que les transistors .

La graisse est bien sec et les transistors avaient besoin d'une nouvelle .

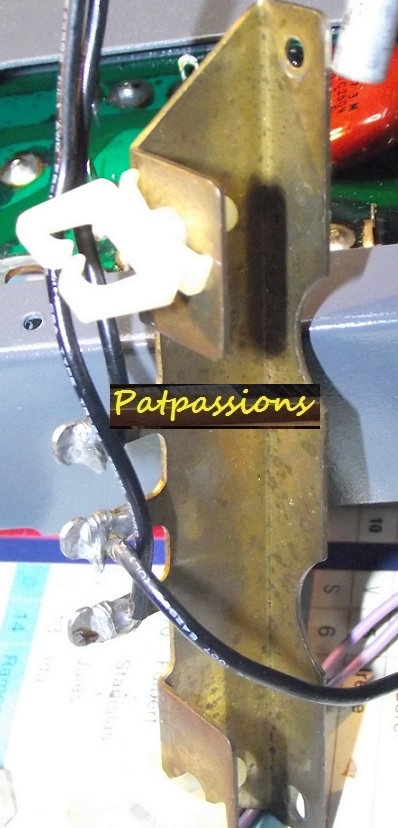

Attention à la ctn lors de la dépose !

Aprés traitement et peinture ,

les élèments des 2 blocs de puissance sont remontés .

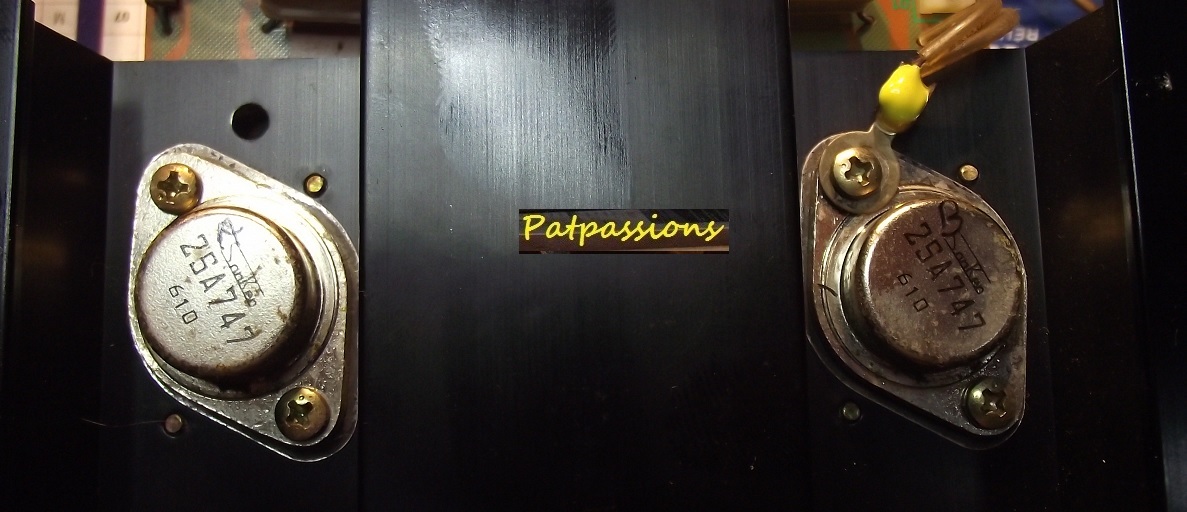

Remis en place des transistors de puissance

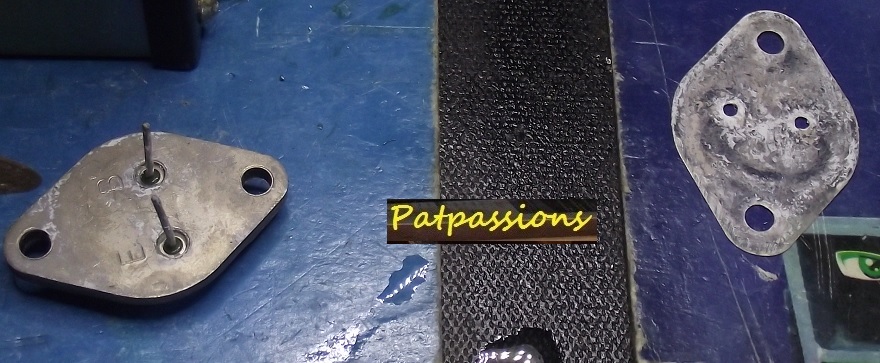

et surtout ne pas oublier de remettre le mica pour l'isolation .

Les 2 blocs sont reconditionnés.

Les condensateurs de filtrages ont été tester ,

on ne va pas les changer , ils sont encore bon .

Remis en place des condensateurs de filtrage et des 2 blocs de puissance .

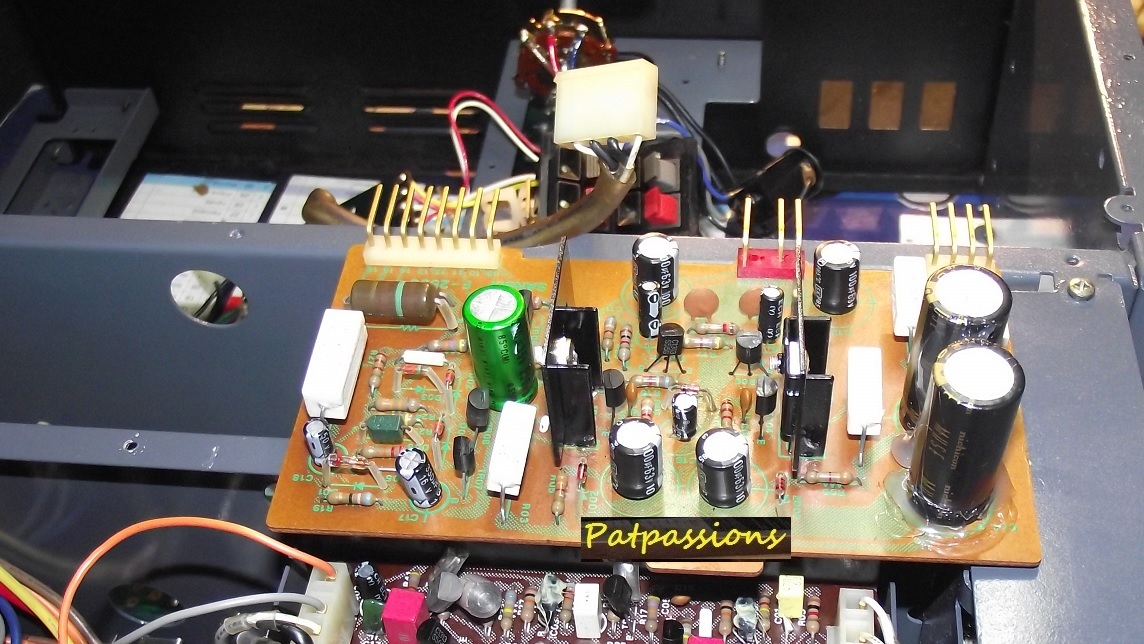

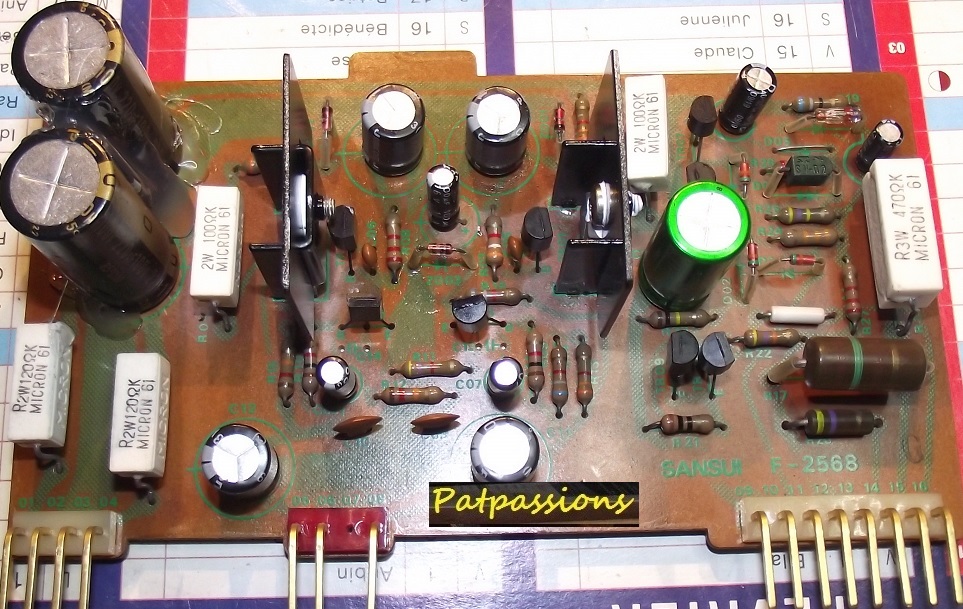

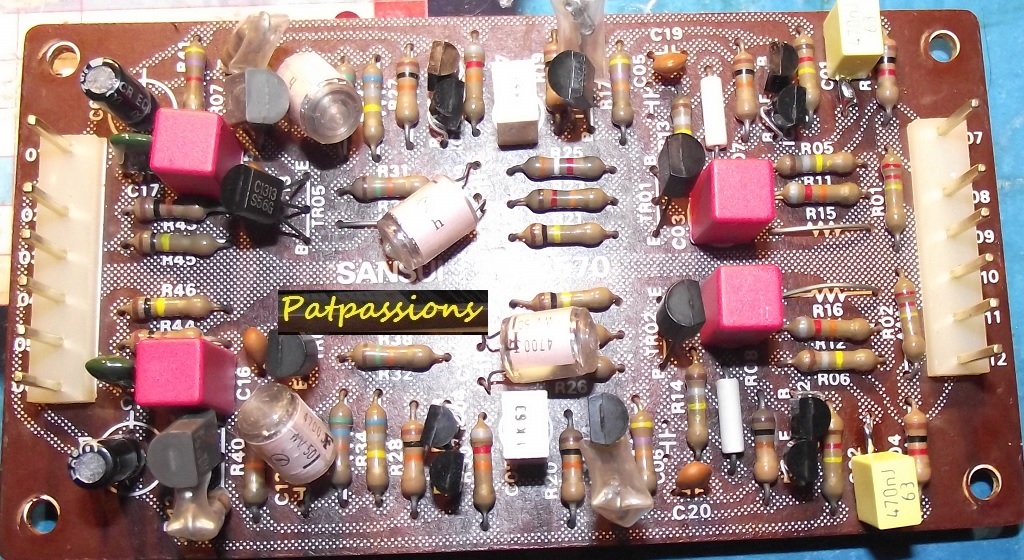

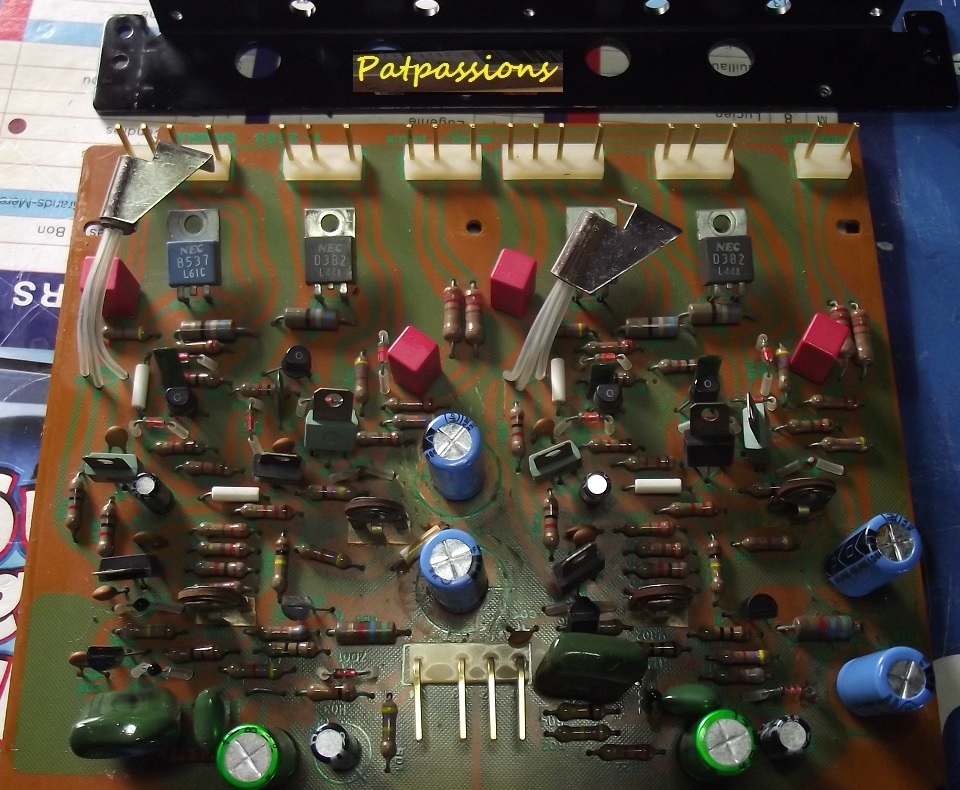

Reconditionnement de la carte driver.

Chaque transistors sont appairés si nécessaires .

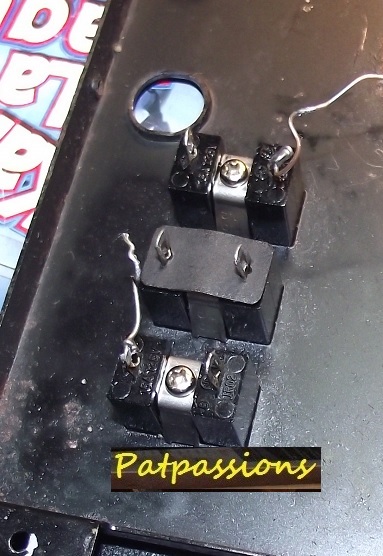

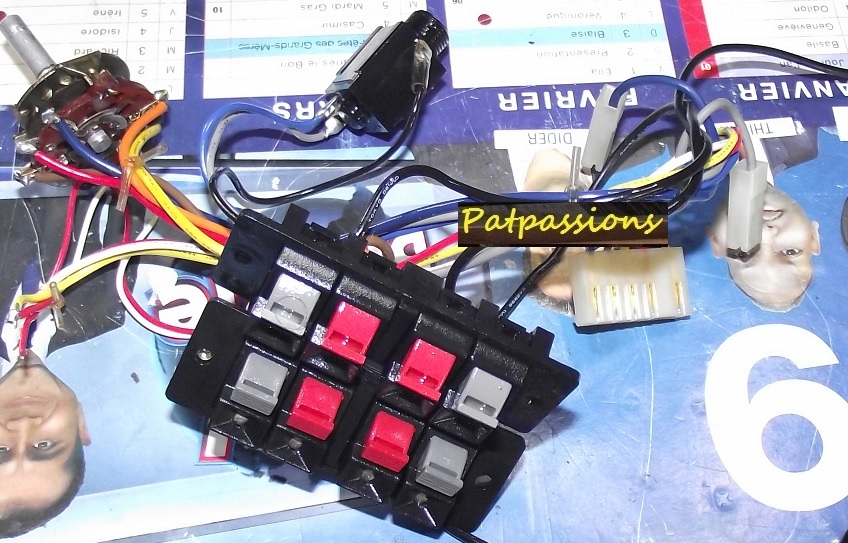

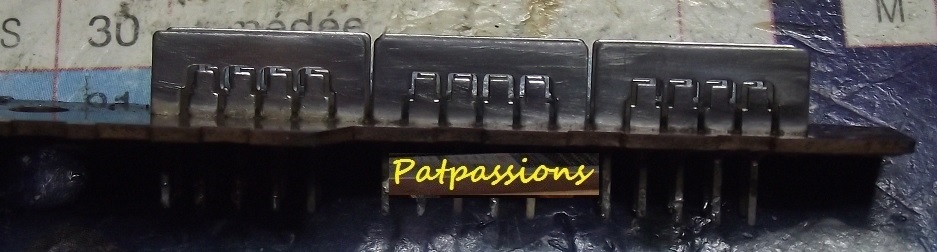

Les borniers Hp aprés traitement par ultrasons .

Repose des connecteurs .

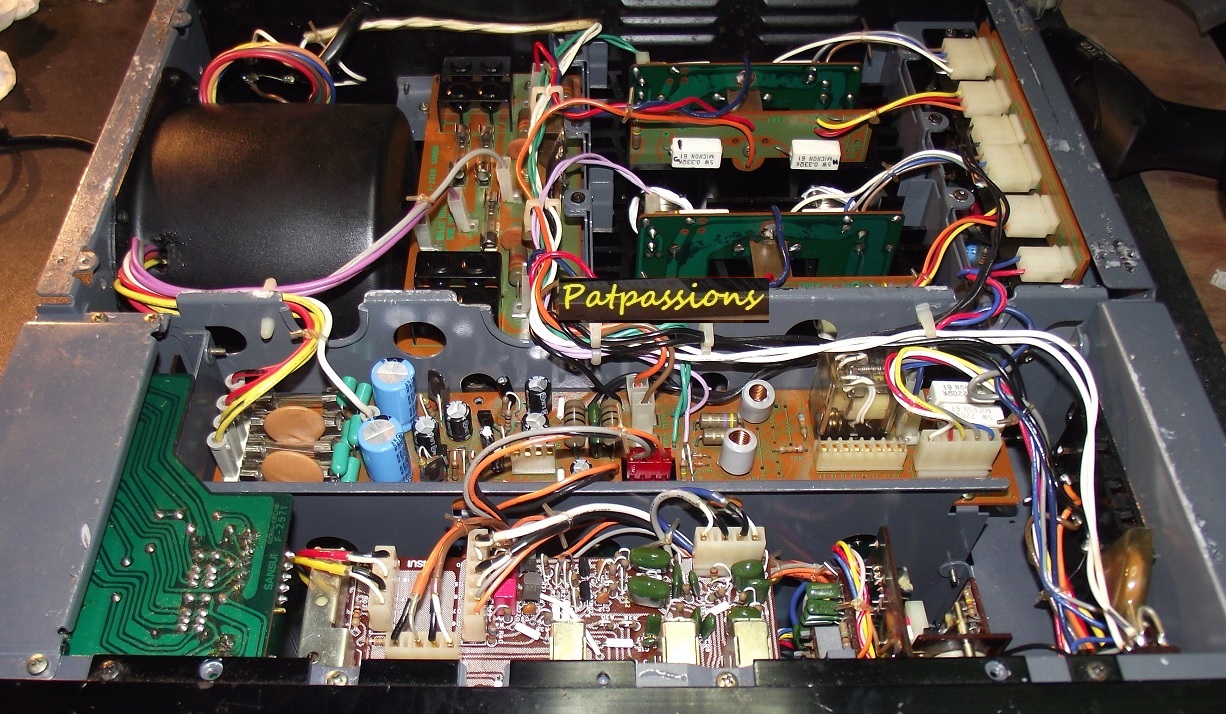

Câblage de l'ensemble ...

Remis en place du transfo .

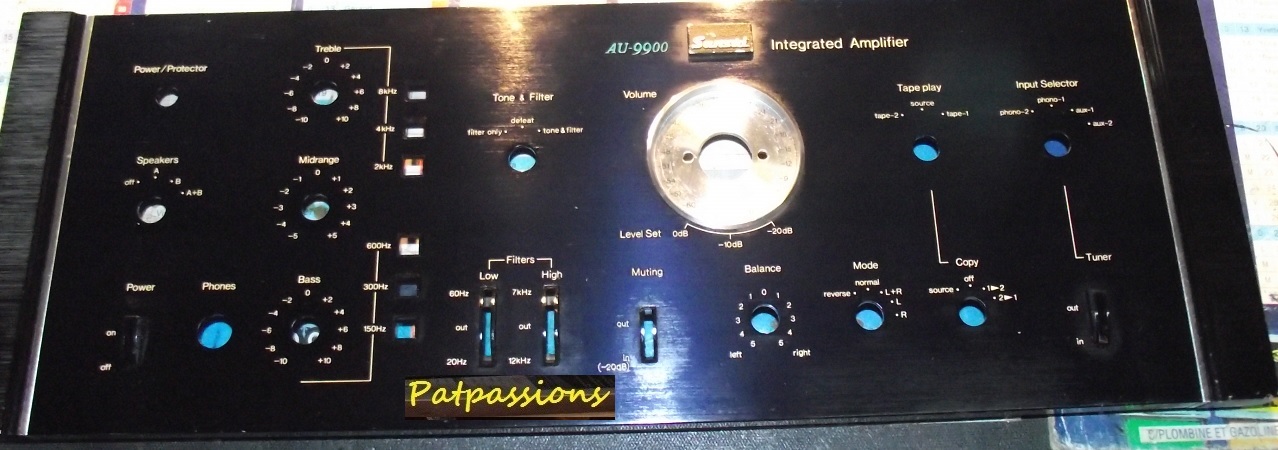

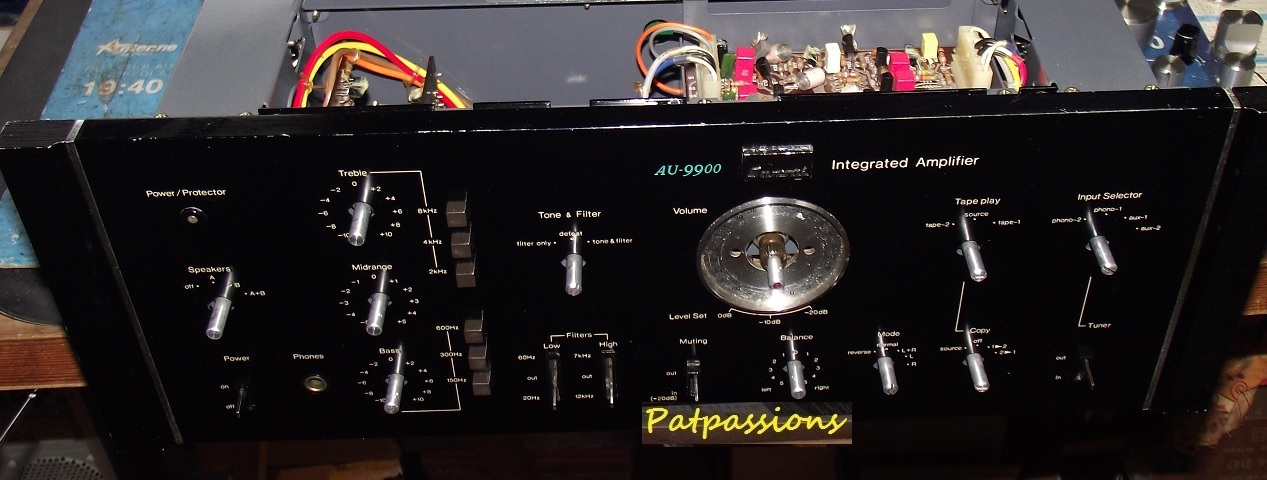

Repose de la face avant aprés un petit nettoyage .

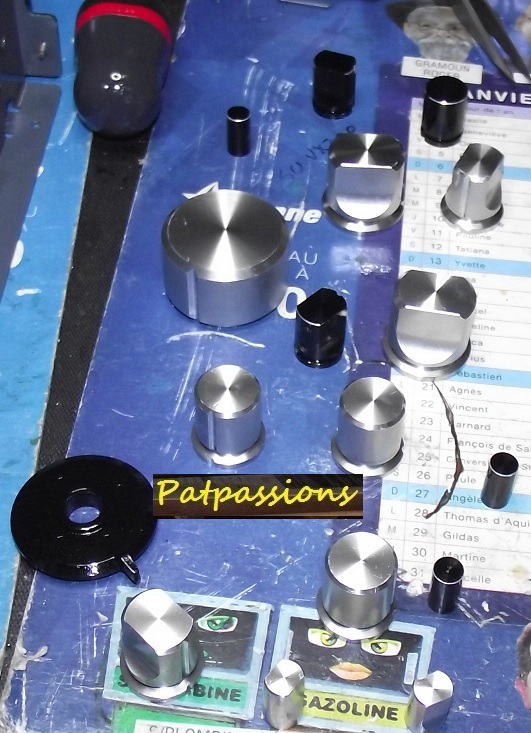

Les boutons ont aussi été nettoyer .

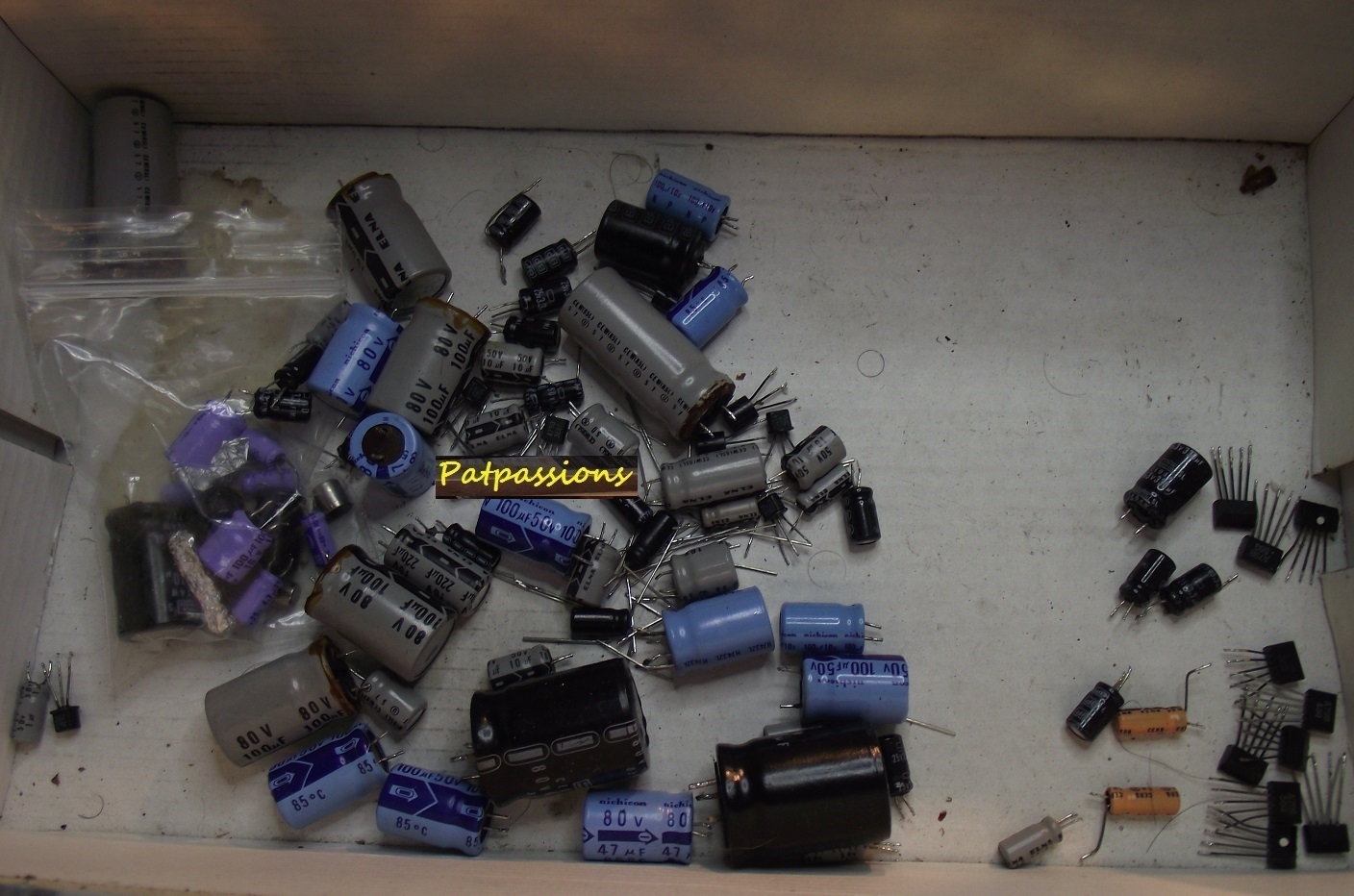

Une partie de ce qui a été remplacer ...

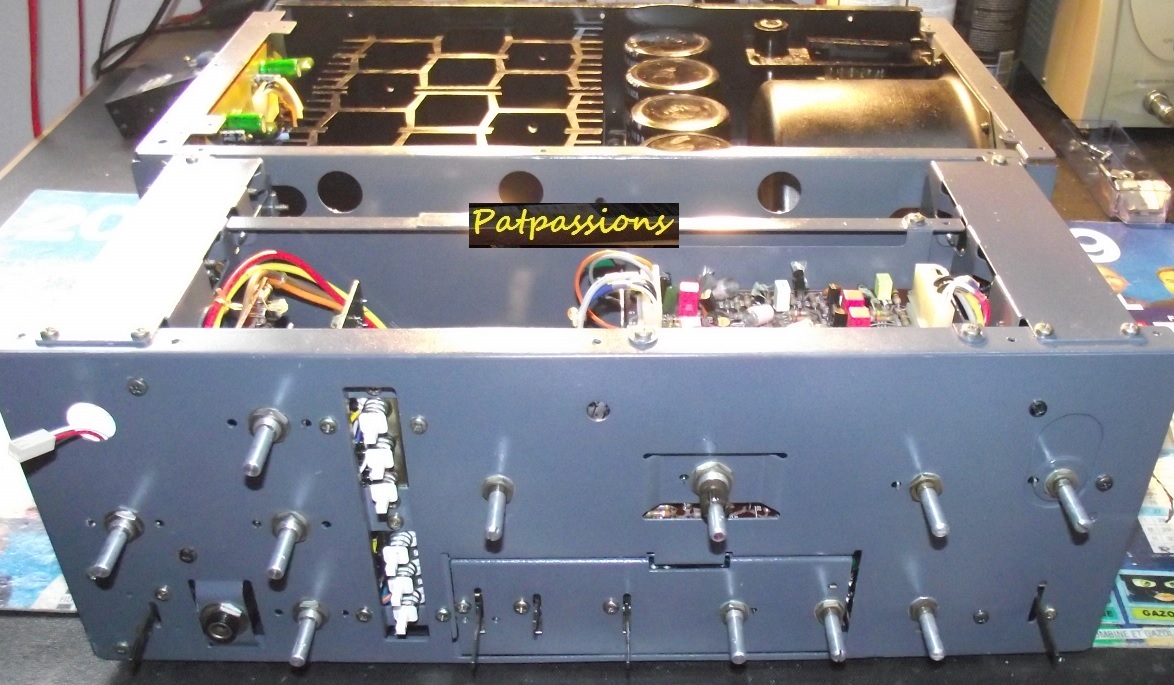

Remis en places des tôles .

Remis en place des caches en plastiques .

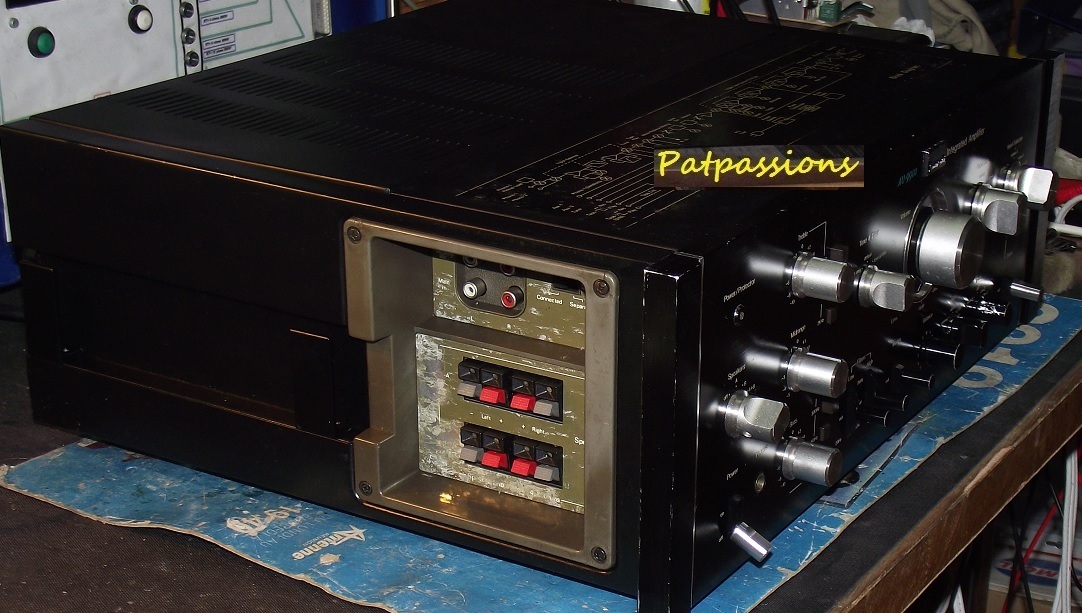

Un bel appareil ,

dommage qu'une partie de la sérigraphie sur l'un des cotés soit effacés.

Le son est pas mauvais aussi, mais cette ampli a le potentiel de faire mieux

, l'ampli a une reserve de puissance assez conséquente .

Pour des raisons de côuts les condensateurs qui ont été remplacer

sont principalement de la marque Jamicon . Dommage ...

---

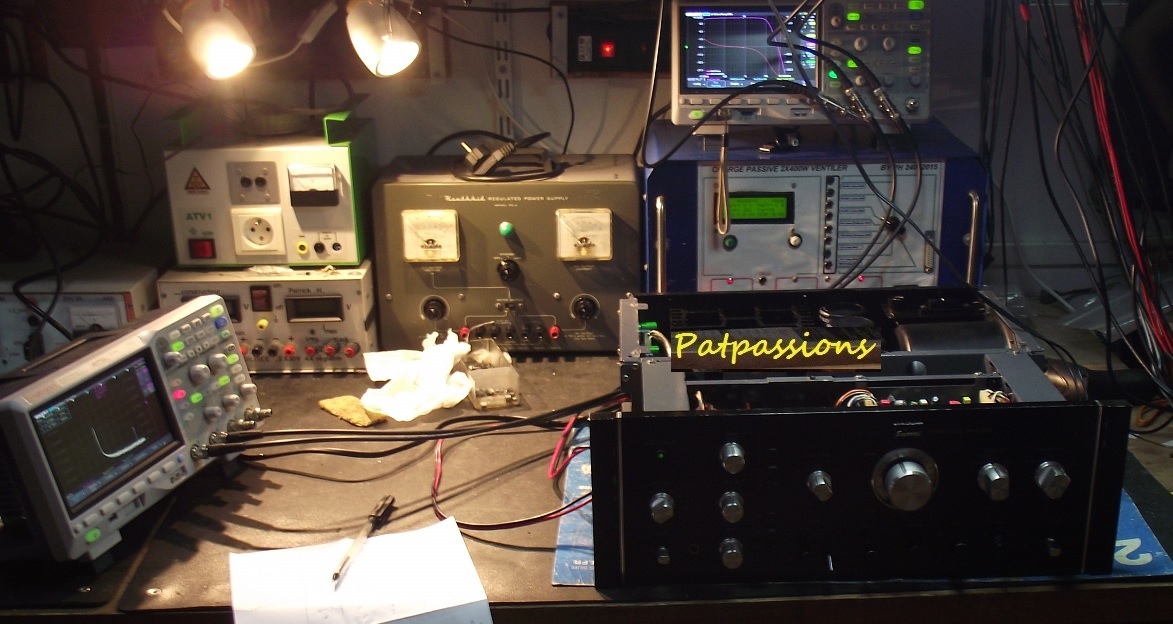

Quelques mesures sur le comportement global de l'amplificateur.

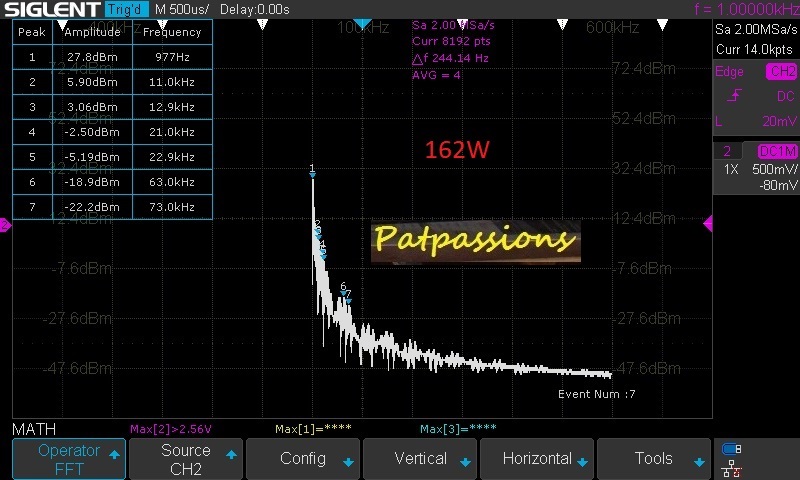

La puissance efficace mesurer est de 162Weff sous 8 ohms avant écrétage .

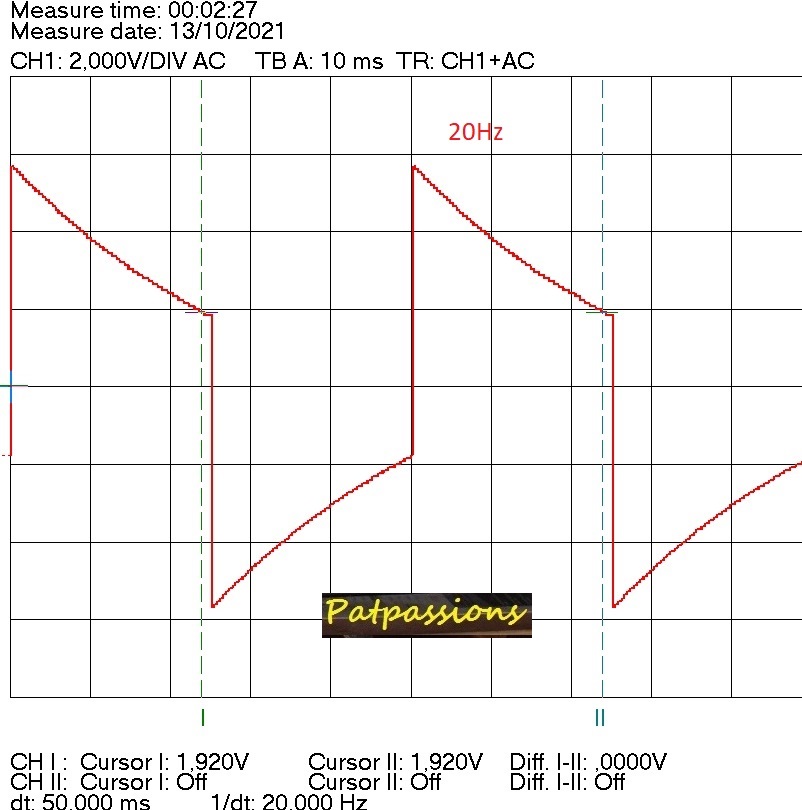

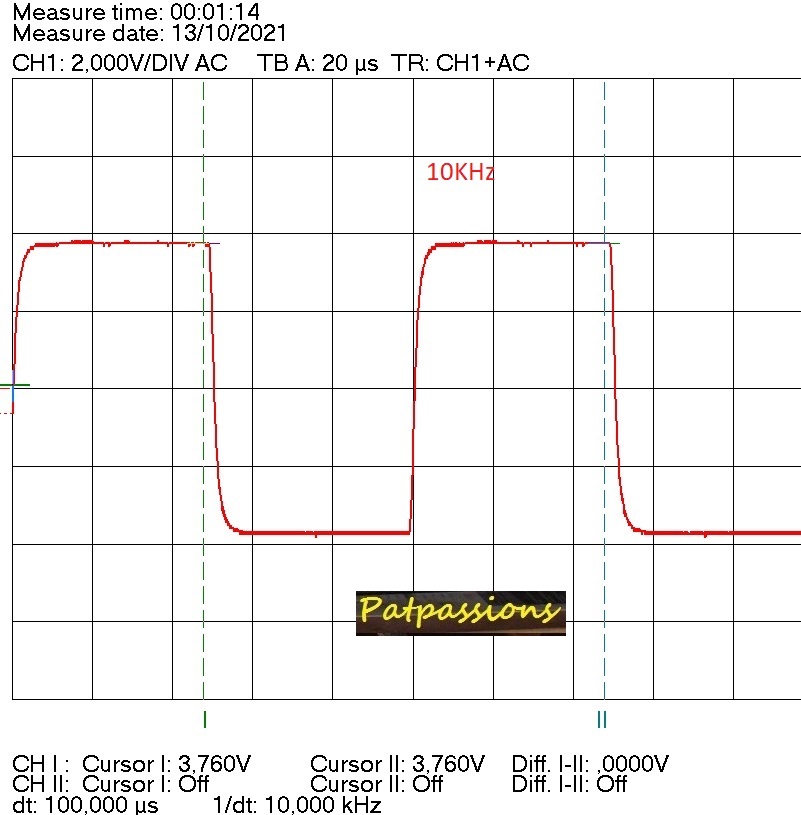

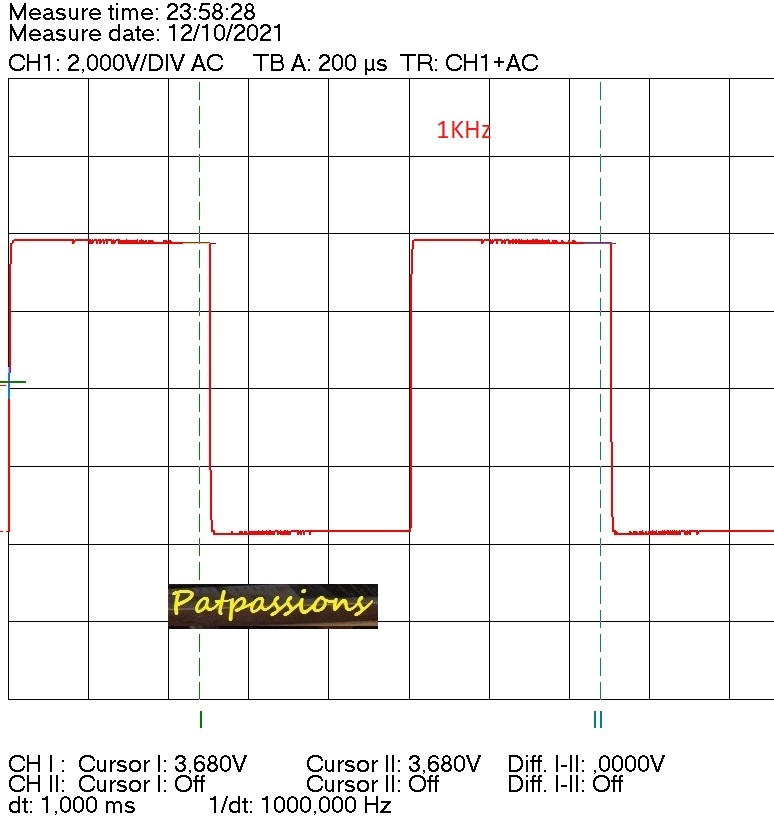

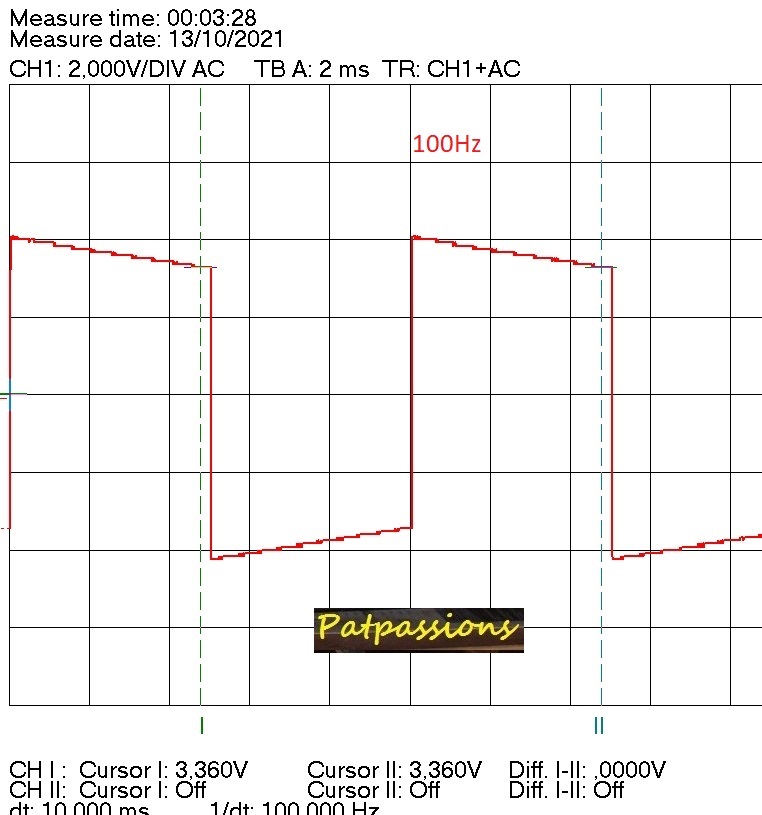

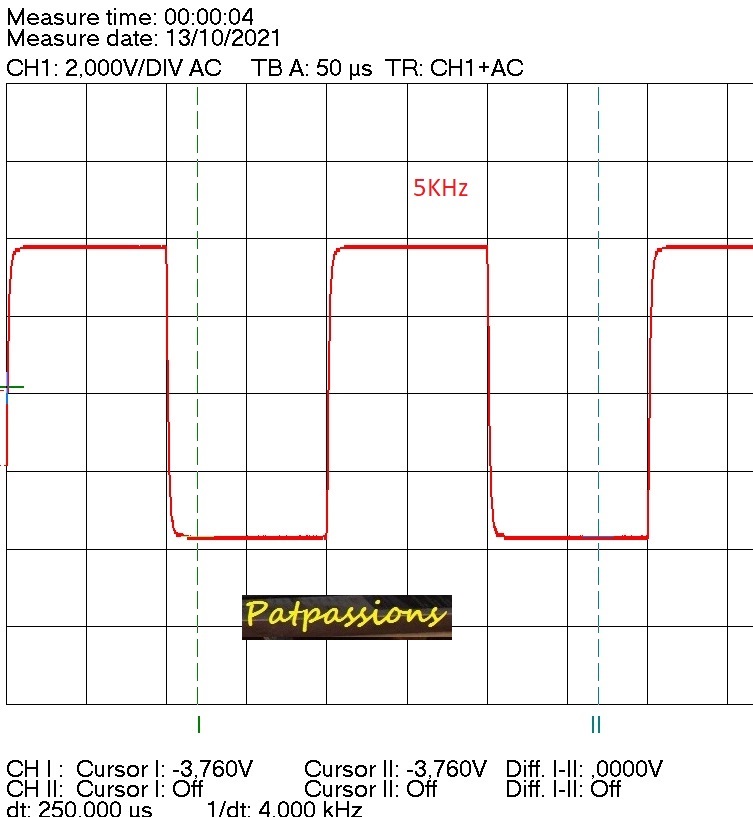

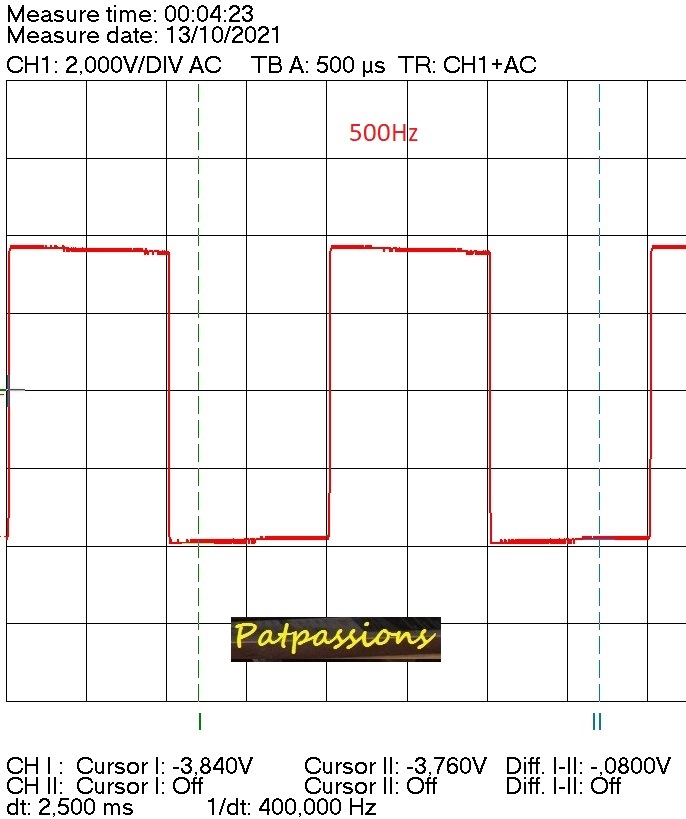

Comportement sur signal Carré pour différentes

fréquences à la puissance de 2Weff sous 8 ohms :

---

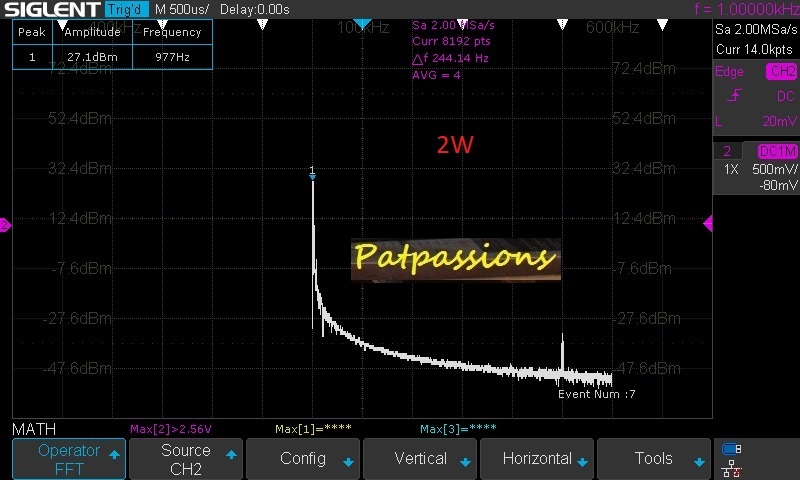

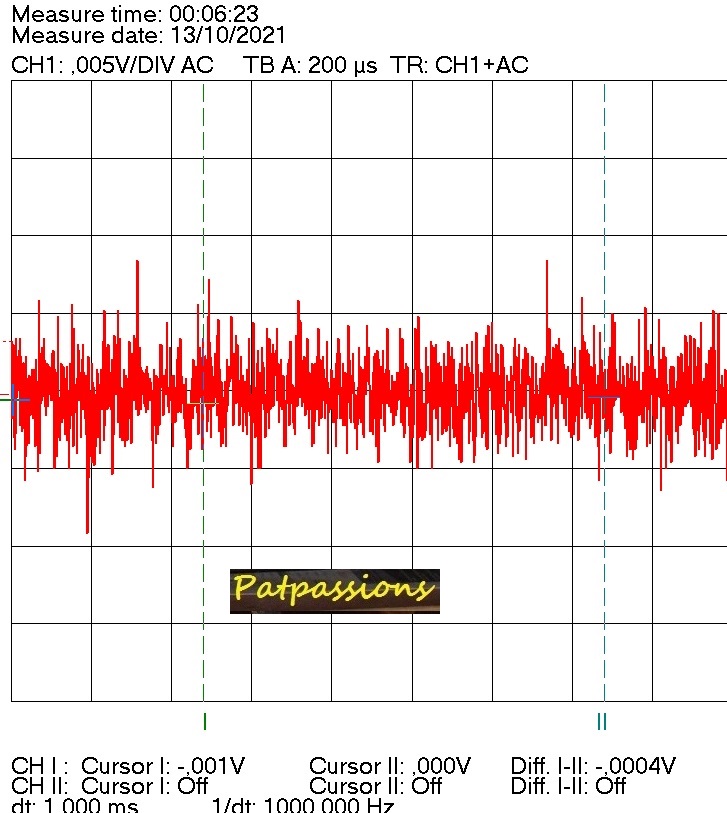

Mesure du bruit Volume à 0, les filtres sont désactivés.

---

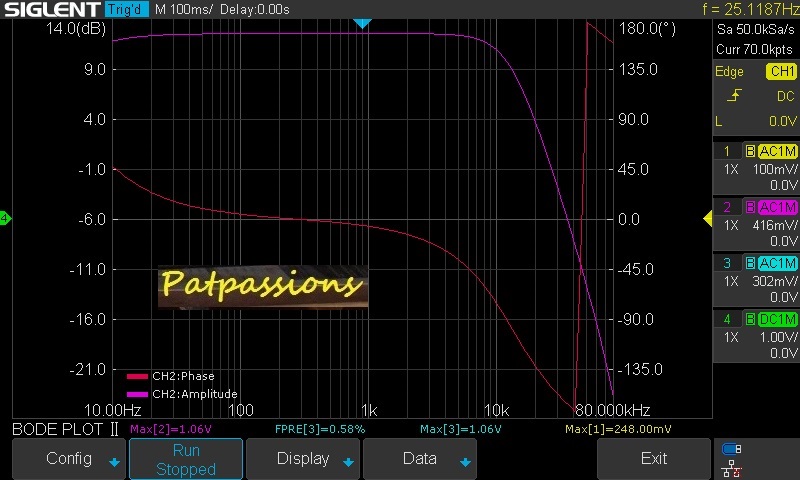

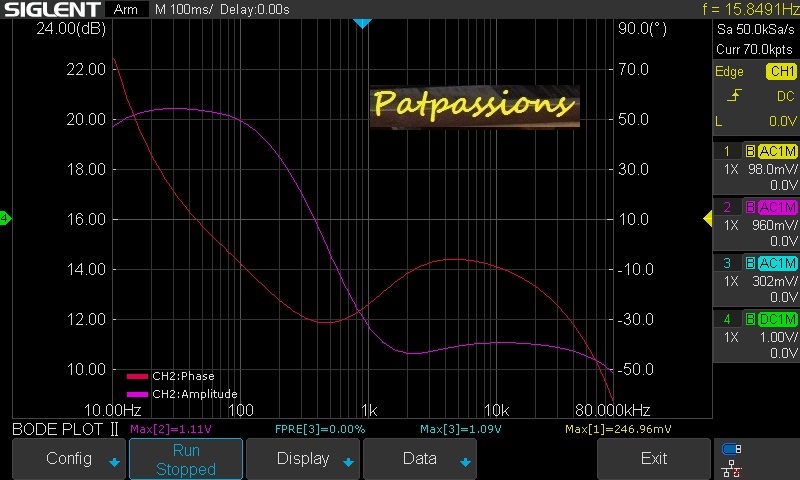

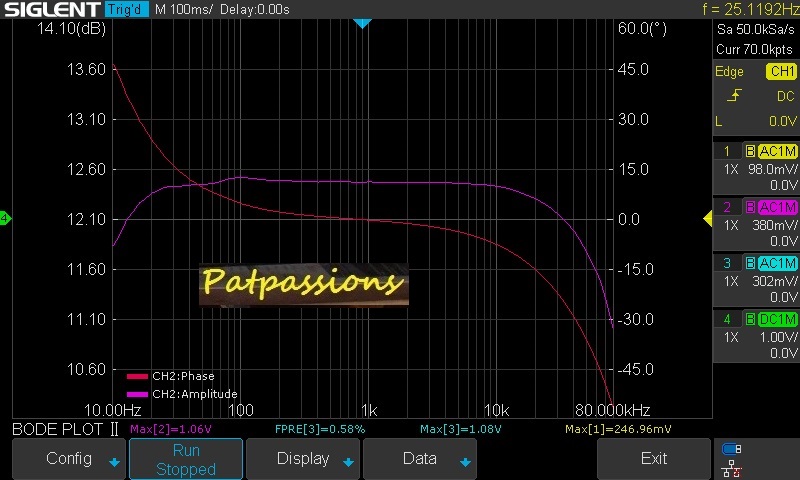

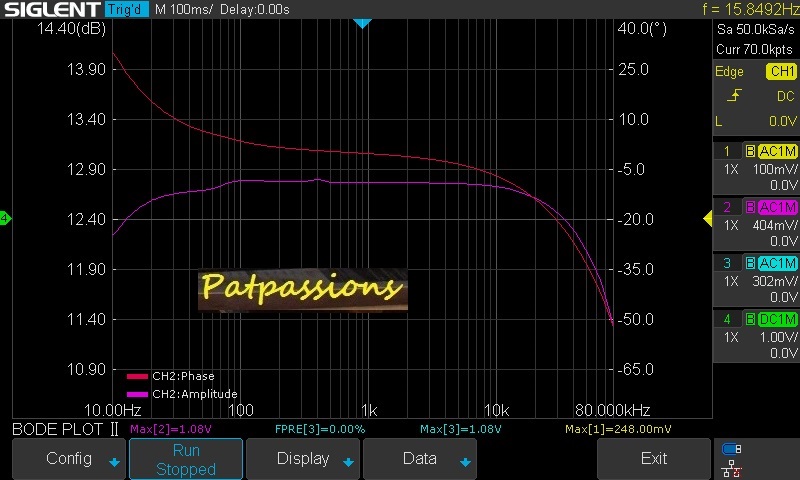

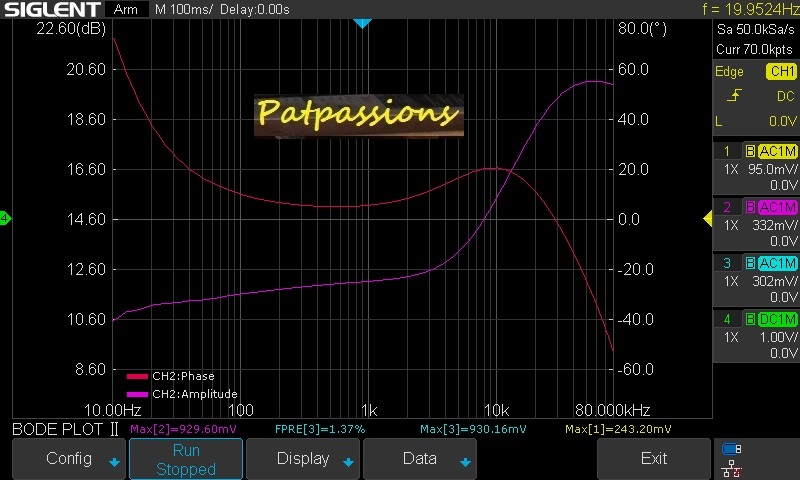

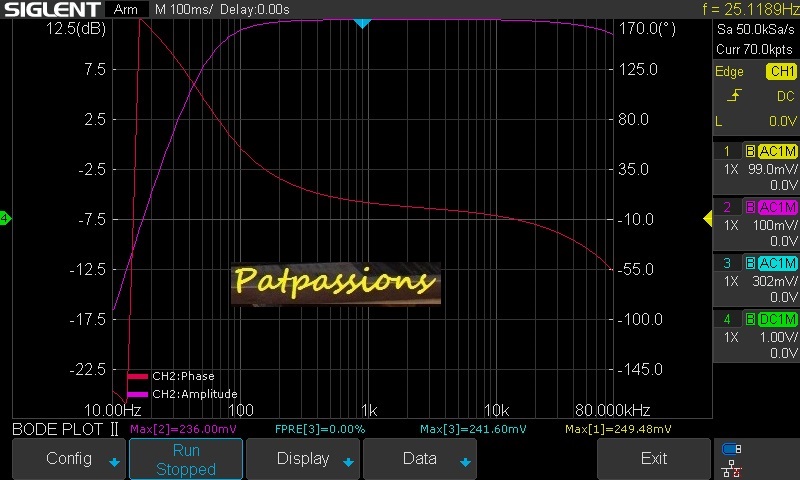

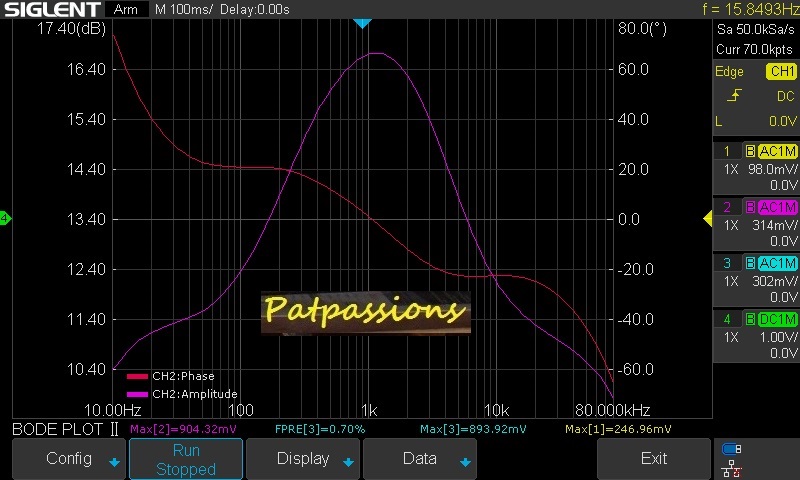

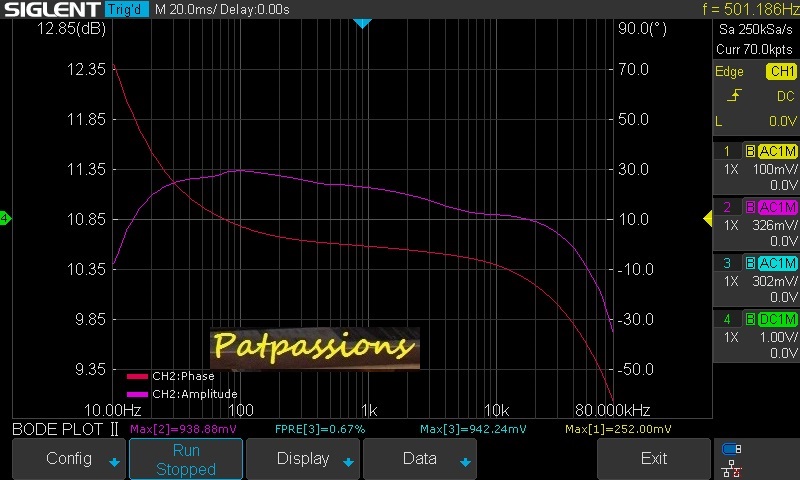

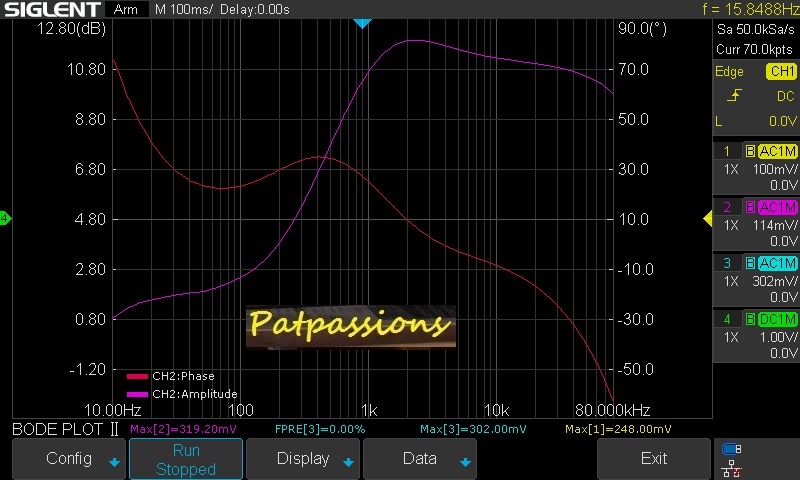

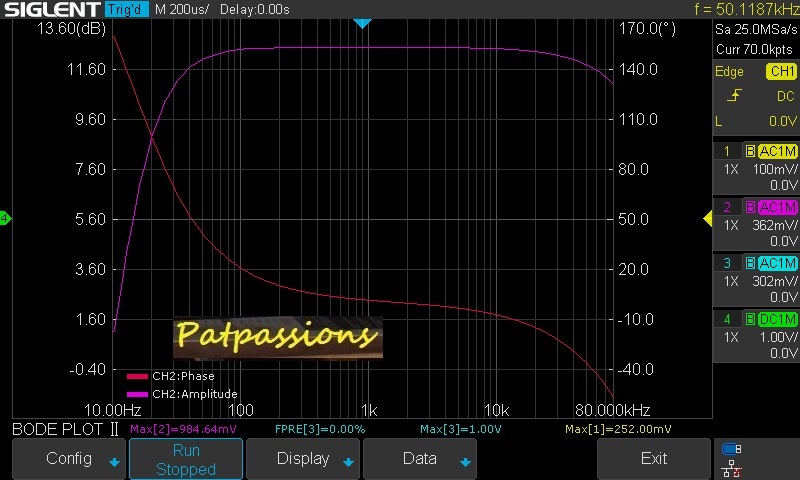

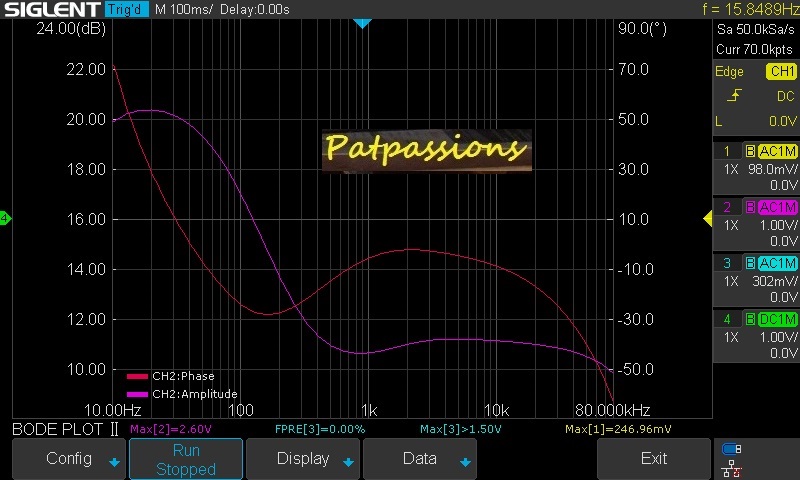

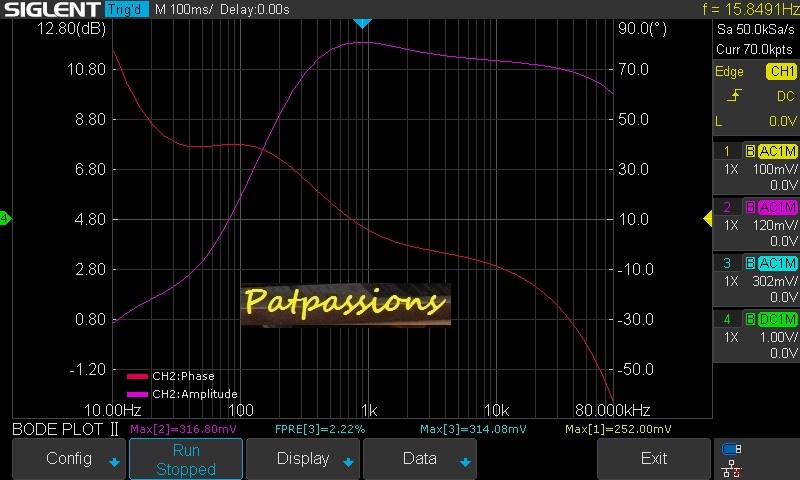

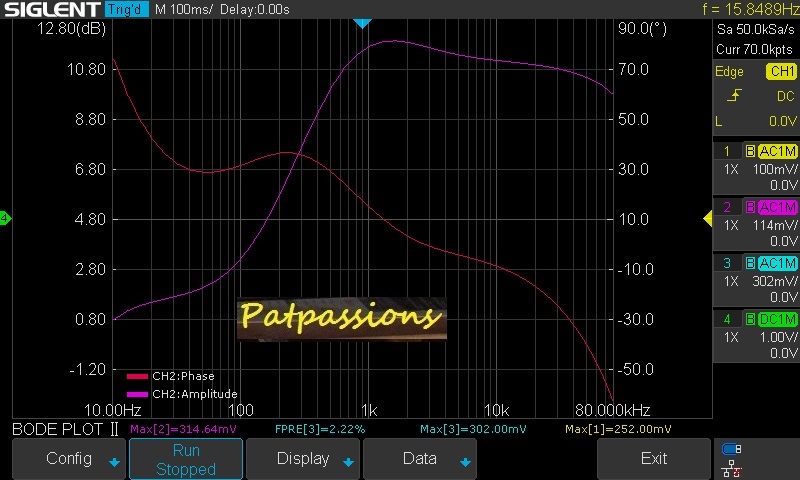

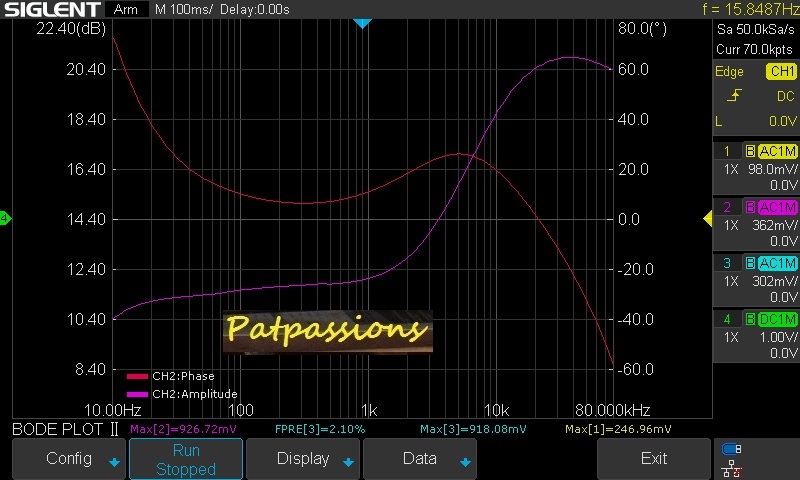

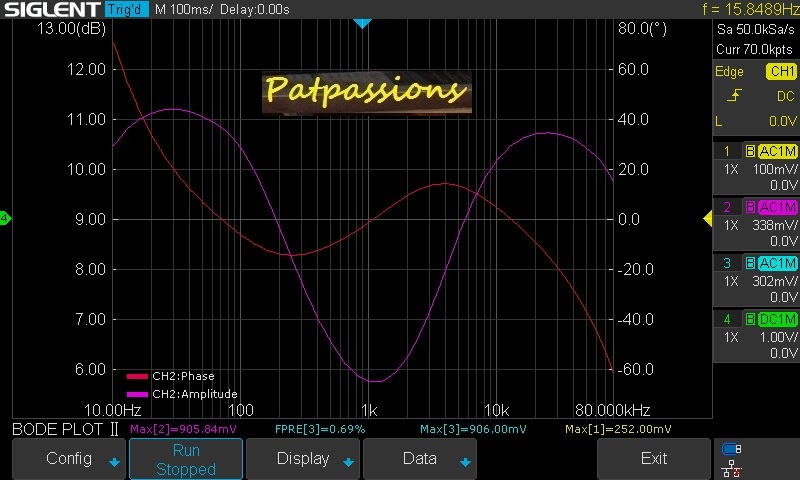

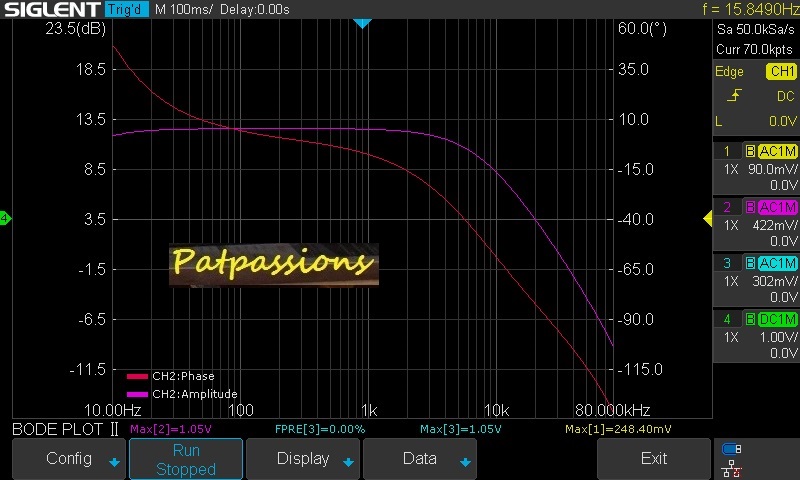

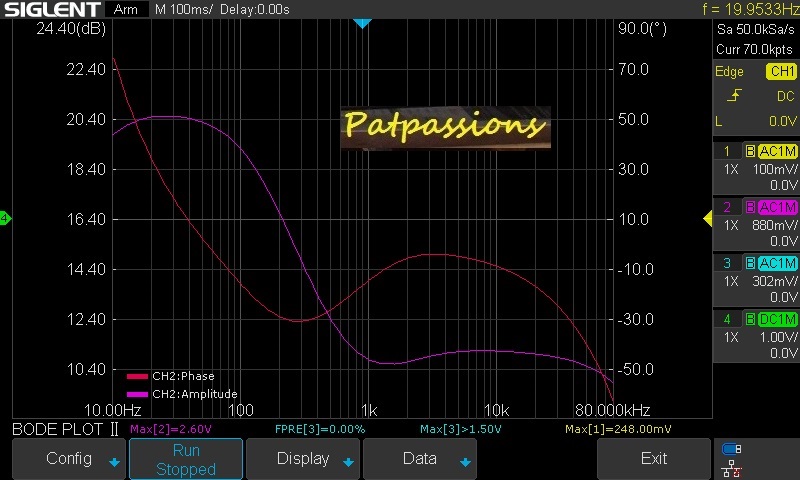

Mesure de la bande passante et courbes de réponse des différents filtres:

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass
Defeat	-	-	-	-	-

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass
Filter Only	OUT	OUT	-	-	-

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass
Filter Only	60Hz	OUT	-	-	-

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass
Filter Only	20Hz	OUT	-	-	-

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass
Filter Only	OUT	7KHz	-	-	-

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass
Filter Only	OUT	12KHz	-	-	-

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass
Tone & filter	OUT	OUT	0	0	0

Tone & filter	Filter Low	Filter Hight	Treble 8KHz	Mid	Bass
Tone & filter	OUT	OUT	-10	0	0

Tone & filter	Filter Low	Filter Hight	Treble 4KHz	Mid	Bass
Tone & filter	OUT	OUT	-10	0	0

Tone & filter	Filter Low	Filter Hight	Treble 2KHz	Mid	Bass
Tone & filter	OUT	OUT	-10	0	0

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass
Tone & filter	OUT	OUT	0	-10	0

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass
Tone & filter	OUT	OUT	0	+10	0

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass 600Hz
Tone & filter	OUT	OUT	0	0	-10

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass 300Hz
Tone & filter	OUT	OUT	0	0	-10

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass 150Hz
Tone & filter	OUT	OUT	0	0	-10

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass 600Hz
Tone & filter	OUT	OUT	0	0	+10

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass 300Hz
Tone & filter	OUT	OUT	0	0	+10

Tone & filter	Filter Low	Filter Hight	Treble	Mid	Bass 150Hz
Tone & filter	OUT	OUT	0	0	+10

---

Mesure de la distortion pour différentes puissances sous 8 ohms :
