Restauration complète ROTEL RA-312 , année 1976

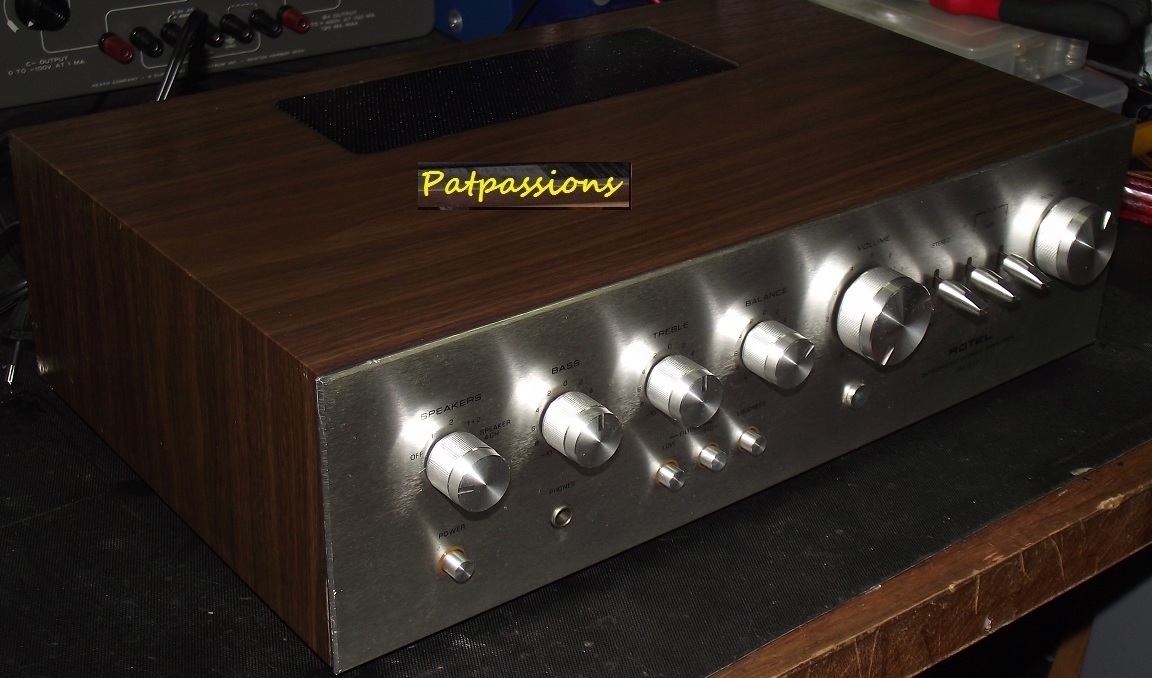

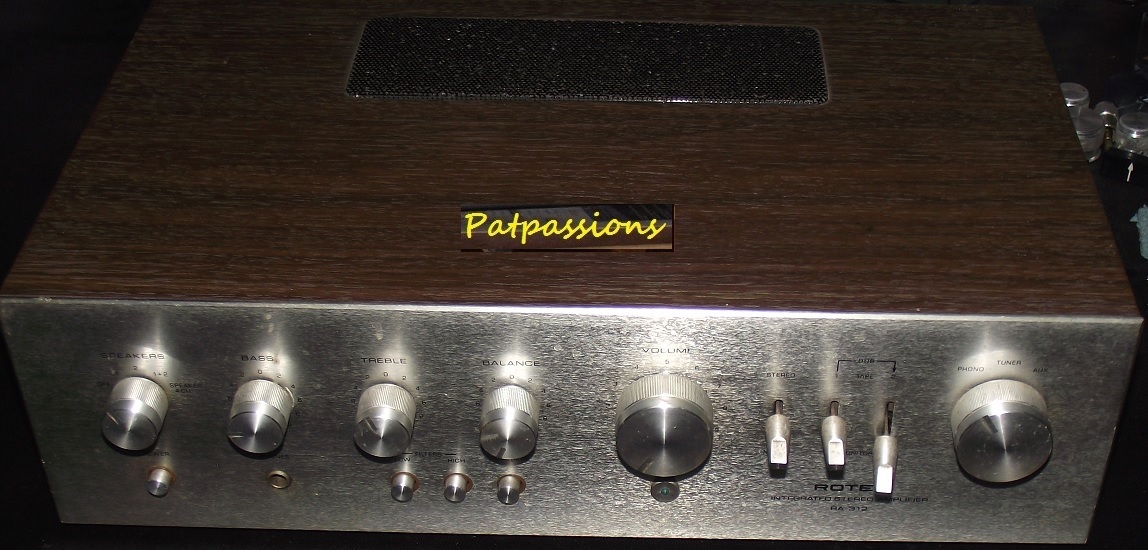

A l'arrivée de l'appareil

Principaux Travaux à effectuer :

*Traitement châssis .

*Remplacement des condensateurs .

*Démontage complet châssis , dépose face avant , arrière et cartes électroniques .

*Dépose et dé-soudage des connecteurs , boutons interrupteurs et potentiomètres pour traitement par ultrasons .

*Lubrifications des connecteurs , boutons interrupteurs et potentiomètres .

*Transistor a remplacé sur la carte principal.

*Bias à refaire sur la partie amplificateur.

---

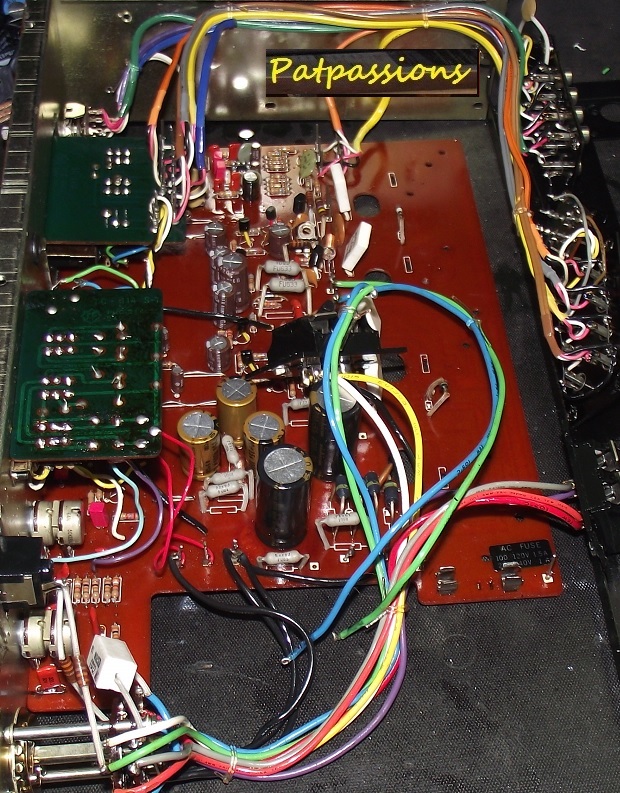

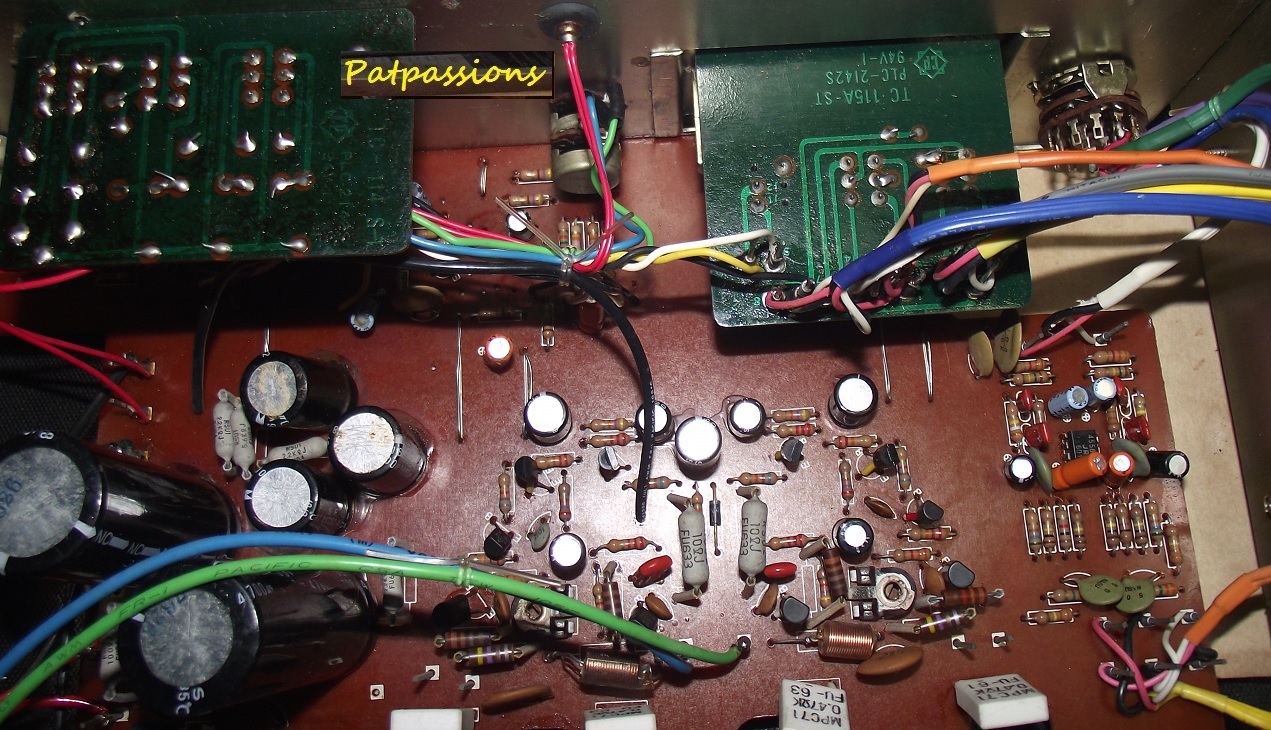

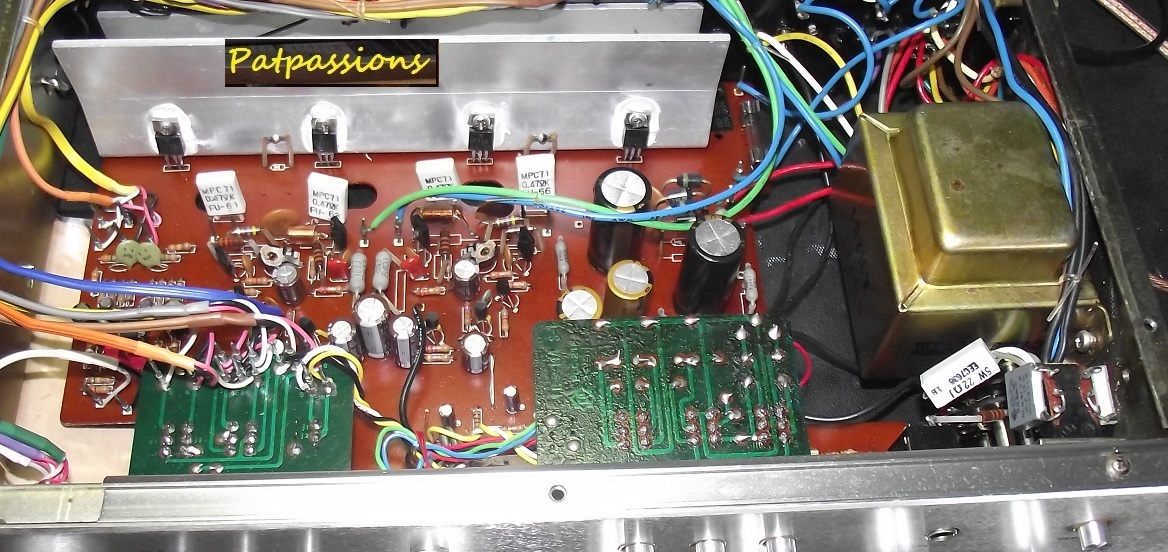

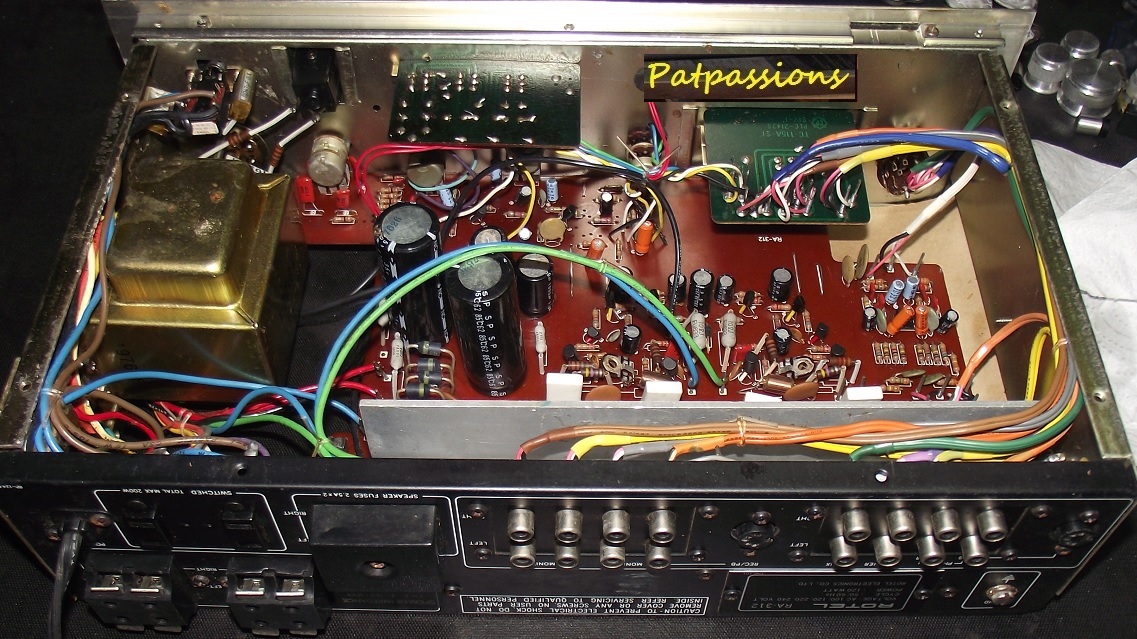

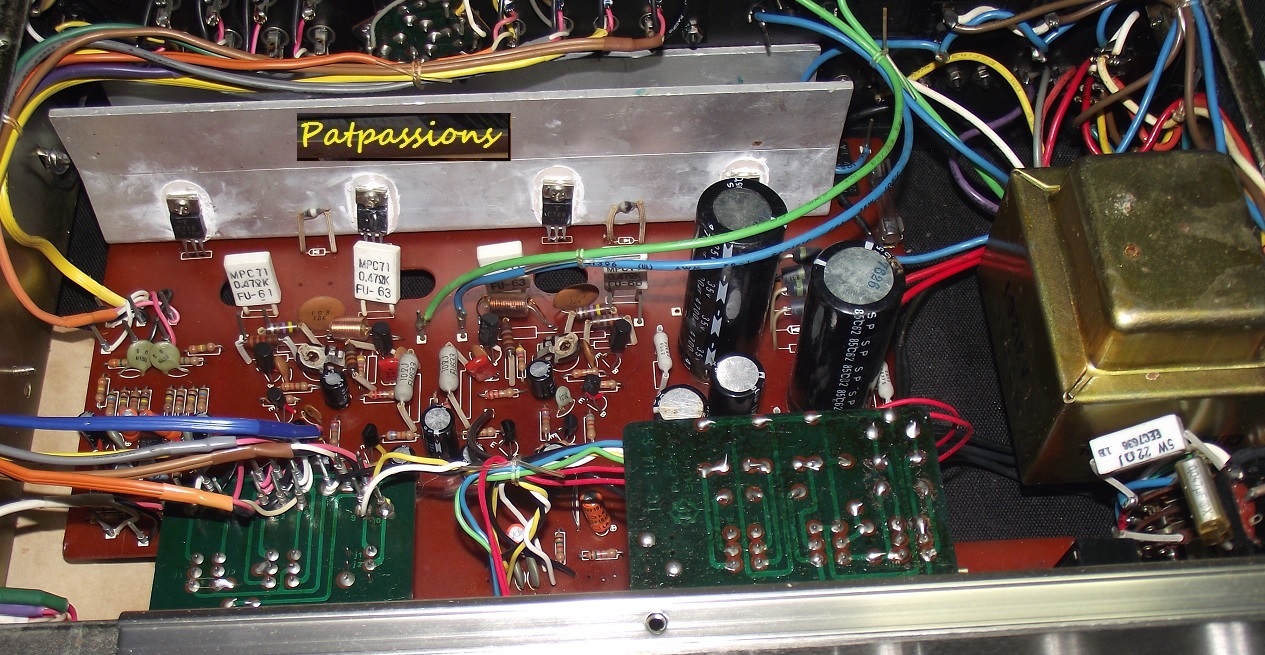

Vue interne avant dépose complète.

L'appareil est dans un état correct pour son âge .

Tout est encore d'origine !

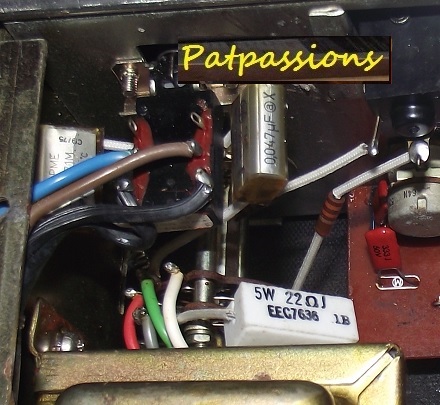

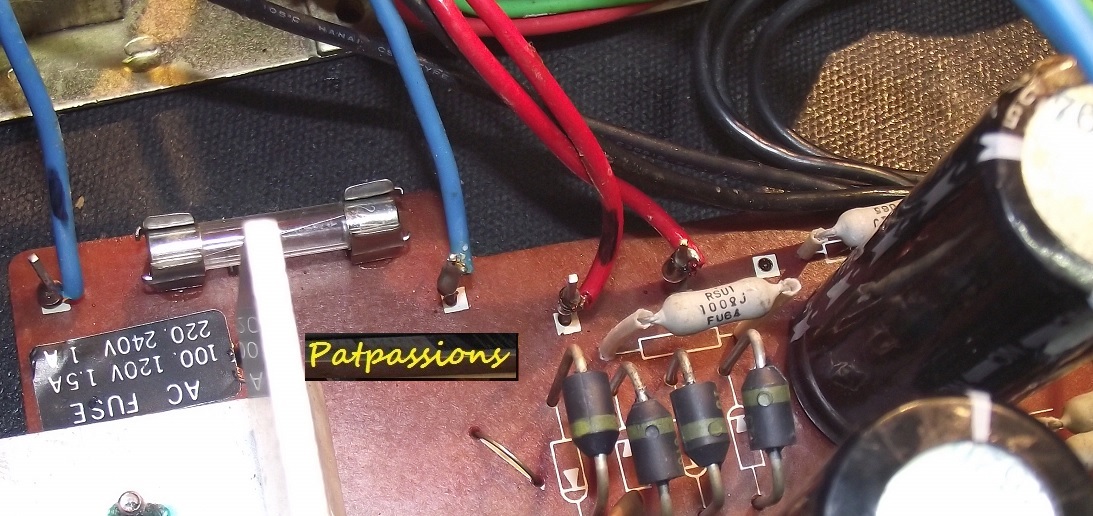

Premiers constat sur l'interupteur d'alimentation ,

les condensateurs antiparasites ont besoin d'être remplacer

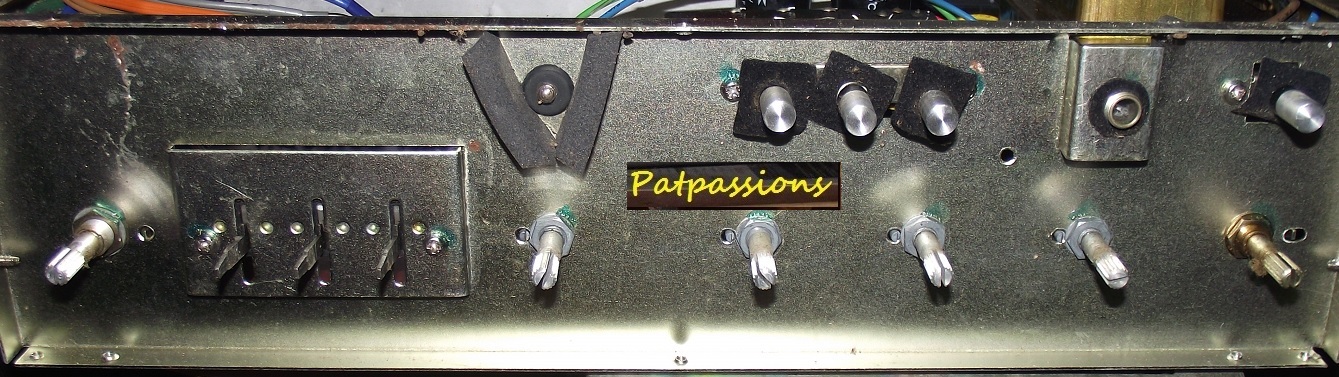

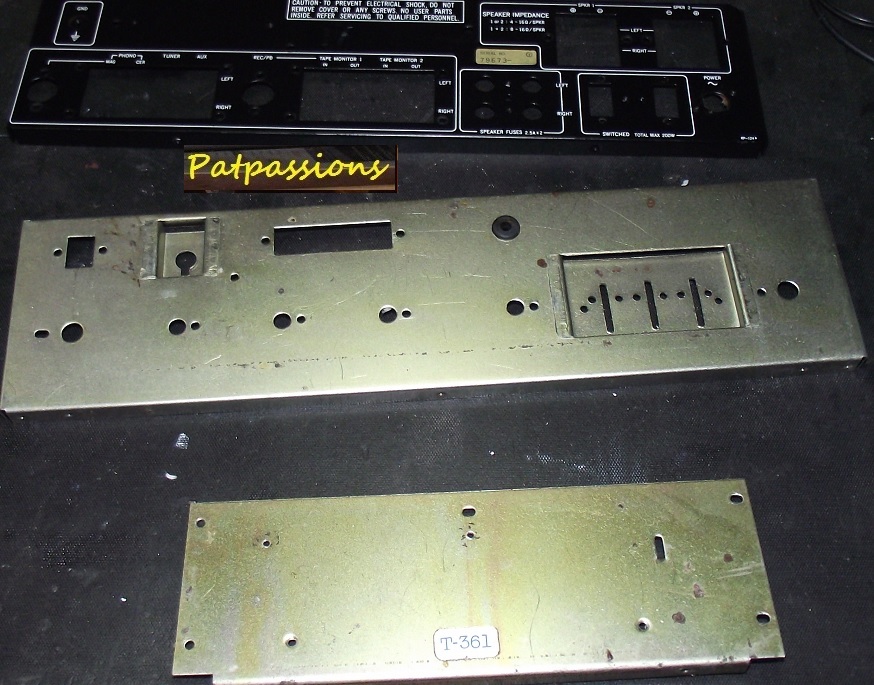

Dépose de la face avant .

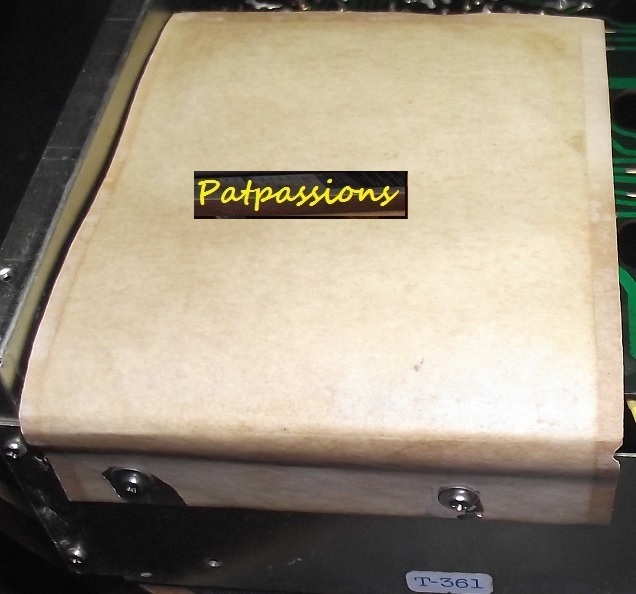

La plaque de blindage à besoin dêtre reconstruit ,

l'aluminium qui le recouvre est entiérement déchiré par dessous.

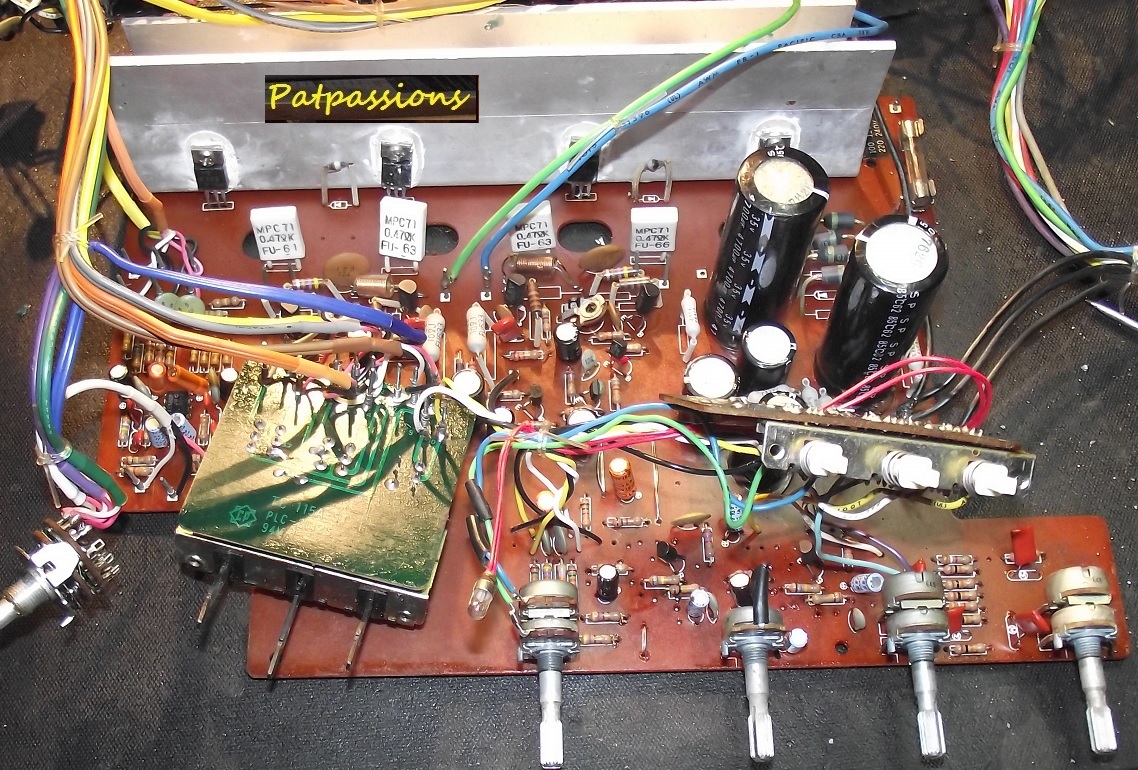

Repérage des fils pour pouvoir déposer

convenablement la carte principal .

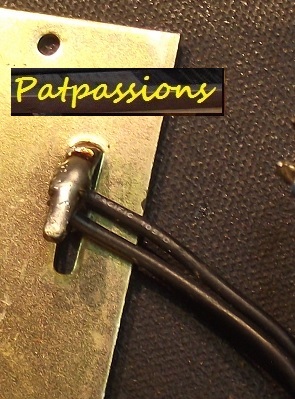

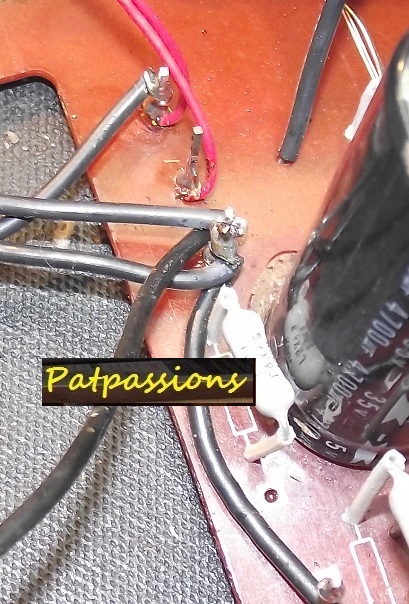

Ne surtout pas oublier la masse !

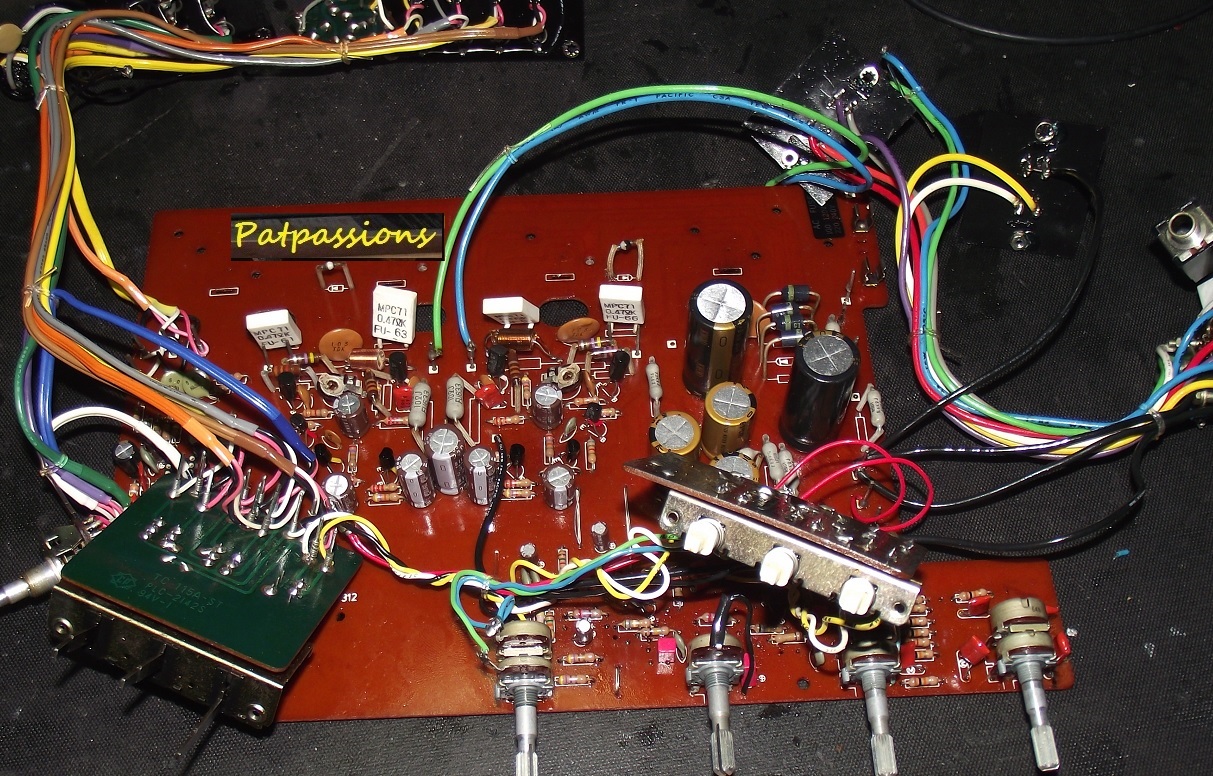

La carte principale est maintenant déposé .

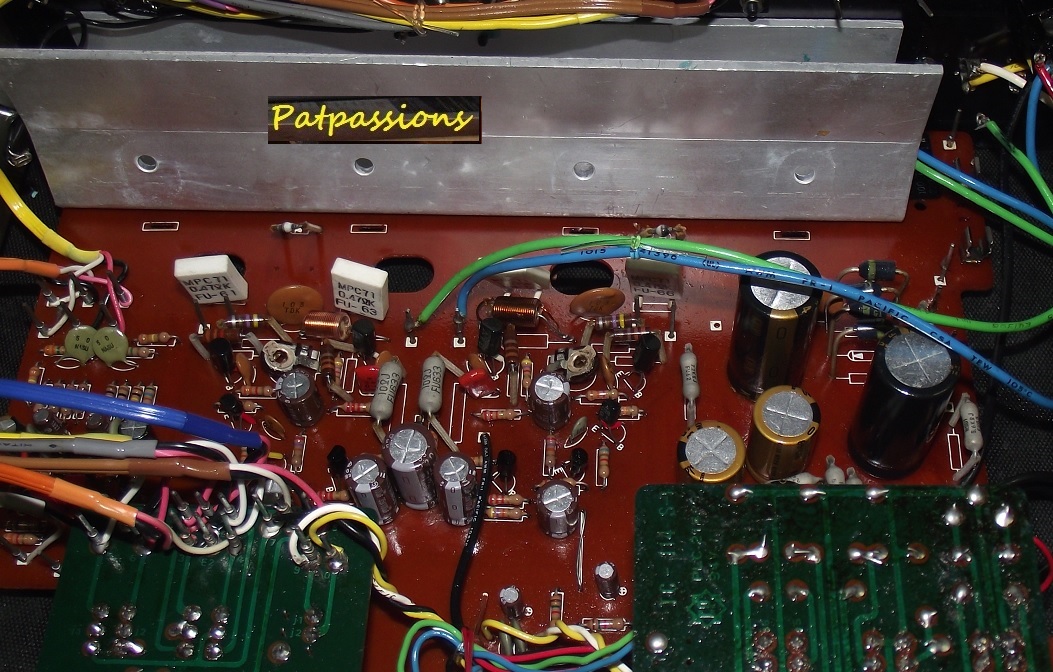

Autour du radiateur maintenant .

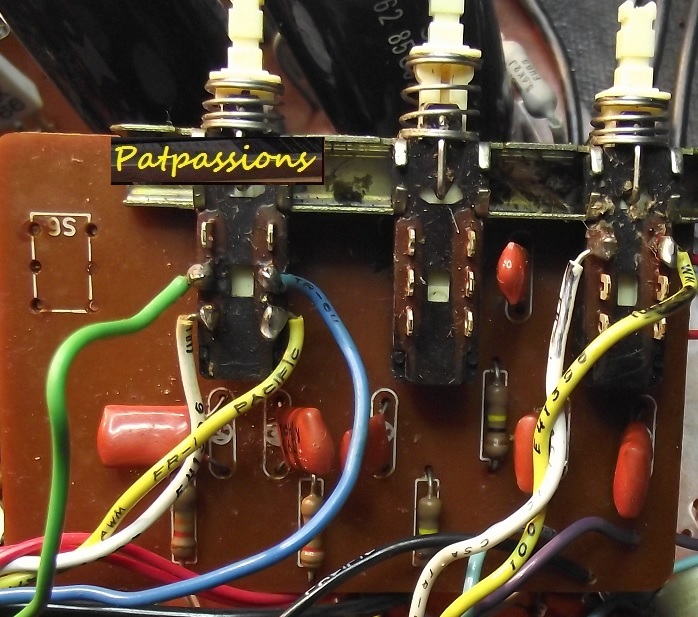

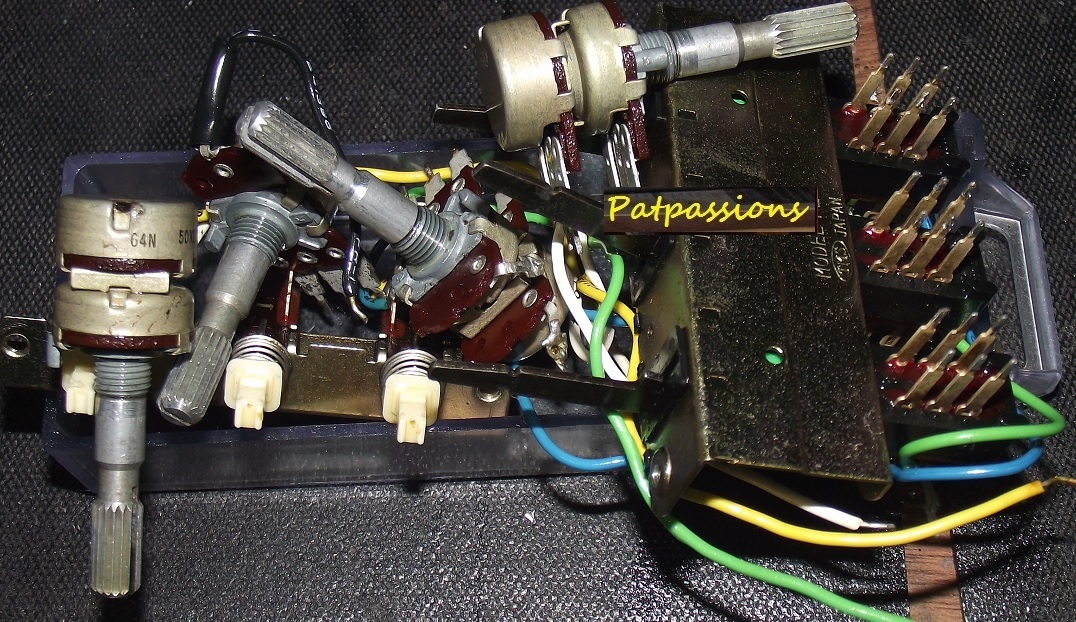

Mais avant sa , il faut déposer chaque interupteurs ,

commutateurs et potentiometres ,

pour un traitement individuel des contacts.

Aprés traitement dans un produit chimique

de ma fabrication plusieurs semaines .

Nettoyage de la face arriére .

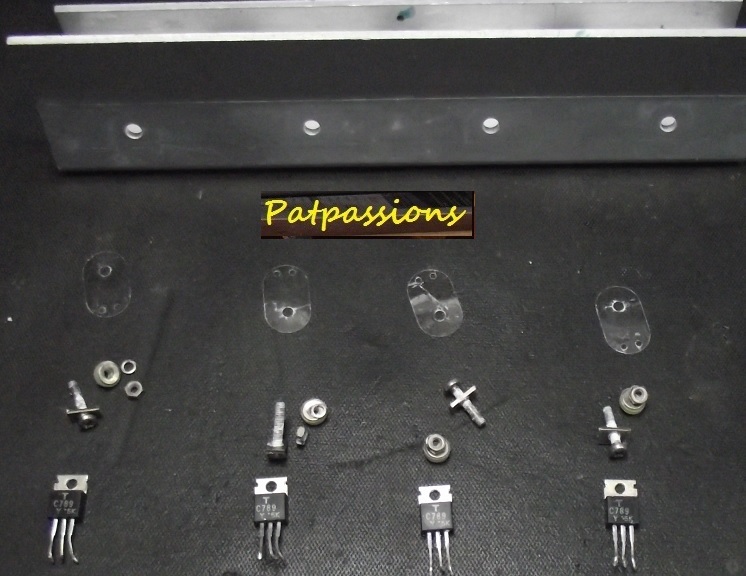

Le radiateur a été déposer ,les transistors de puissances ont été vérifier aussi .

Vérifications des isolants en mica et remplacement si nécessaire .

Ensuite tout est remonté avec la mis en place d'une nouvelle graisse thermique .

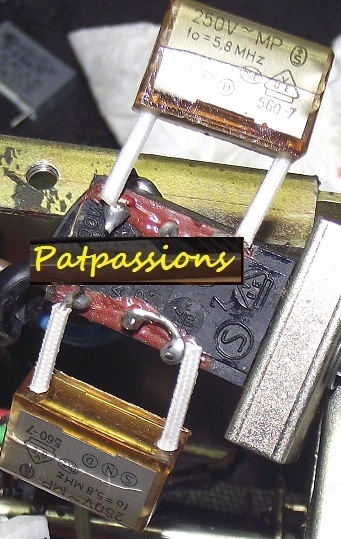

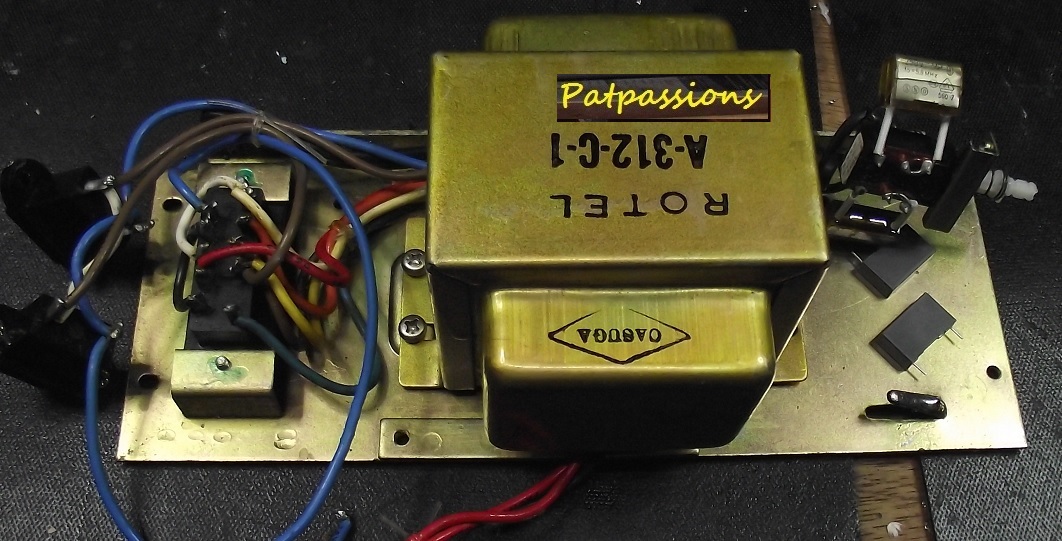

Les condensateurs antiparasites sont remplacé .

Attention il faut une gamme de classe X2 à cette endroit .

C'est important pour la sécurité de l'utilisateur ...

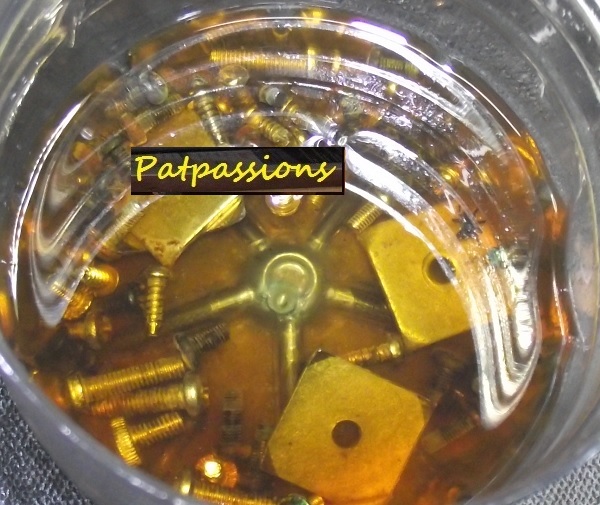

Toutes la visserie a été traiter .

Le circuit imprimé a été bien nettoyer et dégraisser .

On peut commencer a remplacer les condensateurs chimiques .

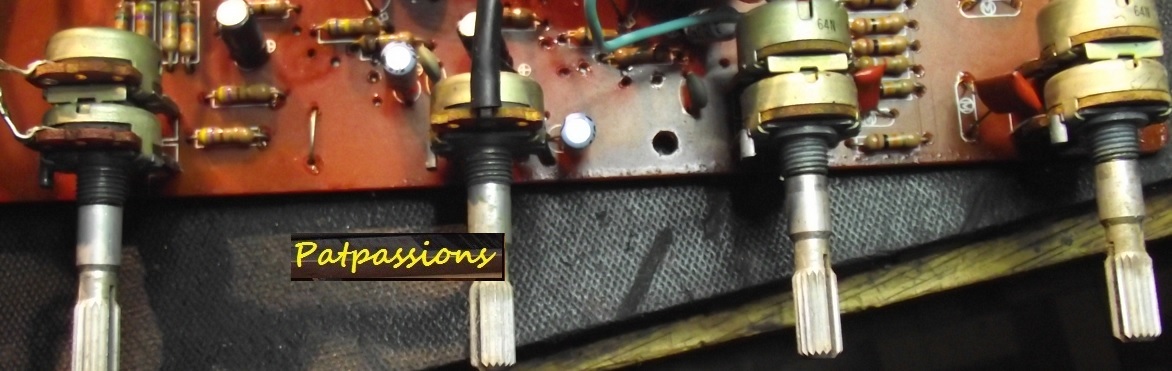

Les potentiométres et autres commutateurs sont remis en place .

Les transistors fatigués ont tous été remplacer .

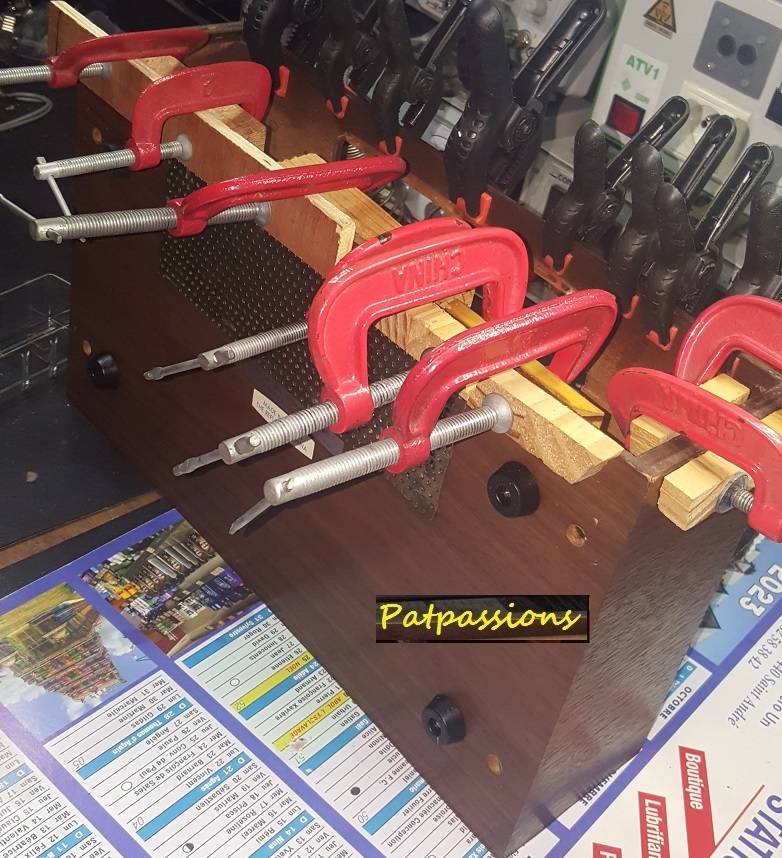

Le plaquage commencait à se décoller .

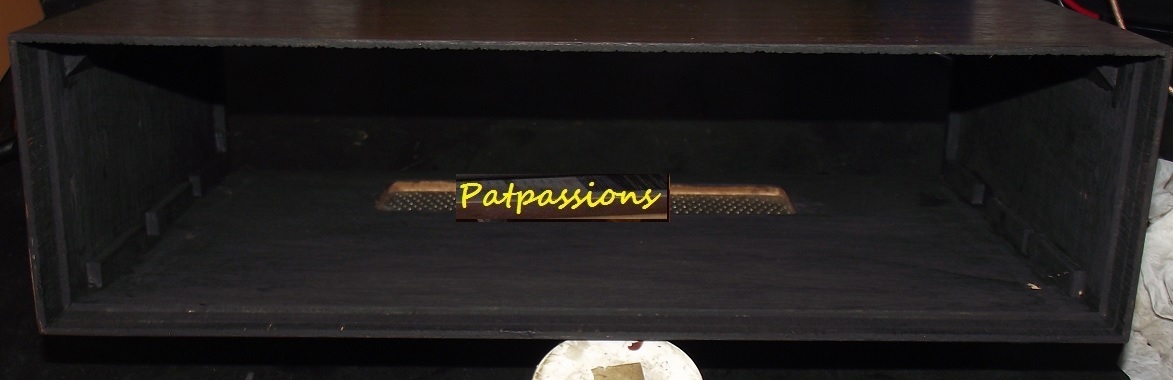

L'intérieur a été repeint aprés un traitement antitermite ...

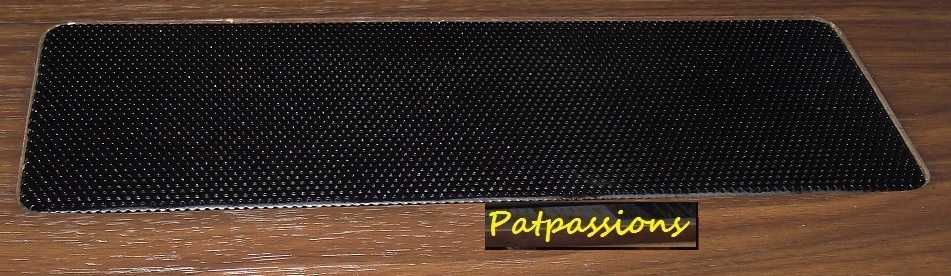

Le grillage a été deposer puis décaper et repeint .

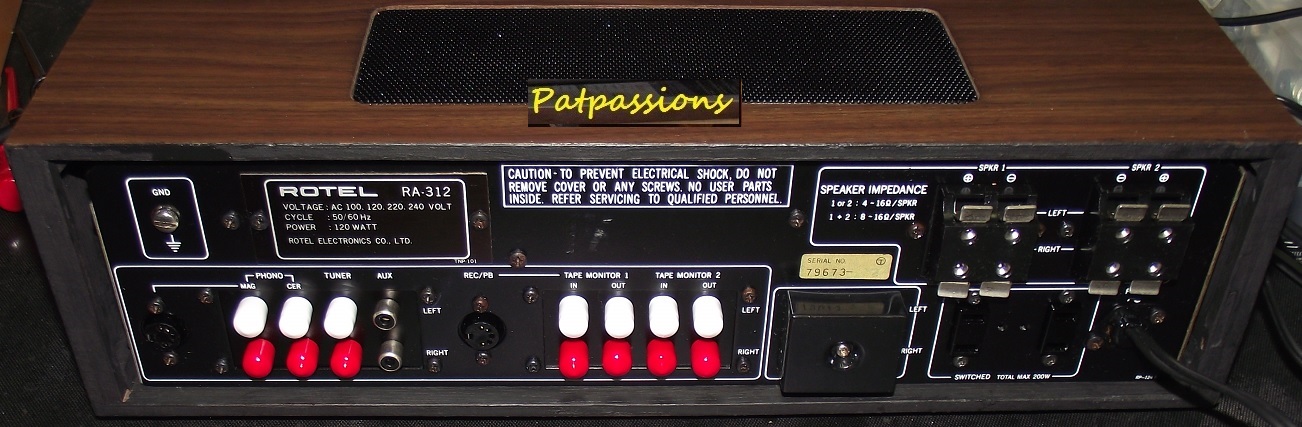

Vue arriére .

Un petit amplificateur aux caractéristiques intéréssantes .

La réputation de Rotel n'est plus à faire ici.

Une éléctronique bien conçus et fiable .

L'appareil n'a pas de relais de sortie , mais que ce soit à l'allumage

ou à l'extinction , il n'y a quasiment pas de ploc audible .

Au niveau sonore , ce petit ampli sonne pas mal

avec les enceintes Elipson que j'ai ici .

---

Quelques mesures sur le comportement global de l'amplificateur.

La puissance efficace mesurer est de 32W sous 8 ohms , avant écrêtage.

Le constructeur donne une puissance moyenne de 18W .

---

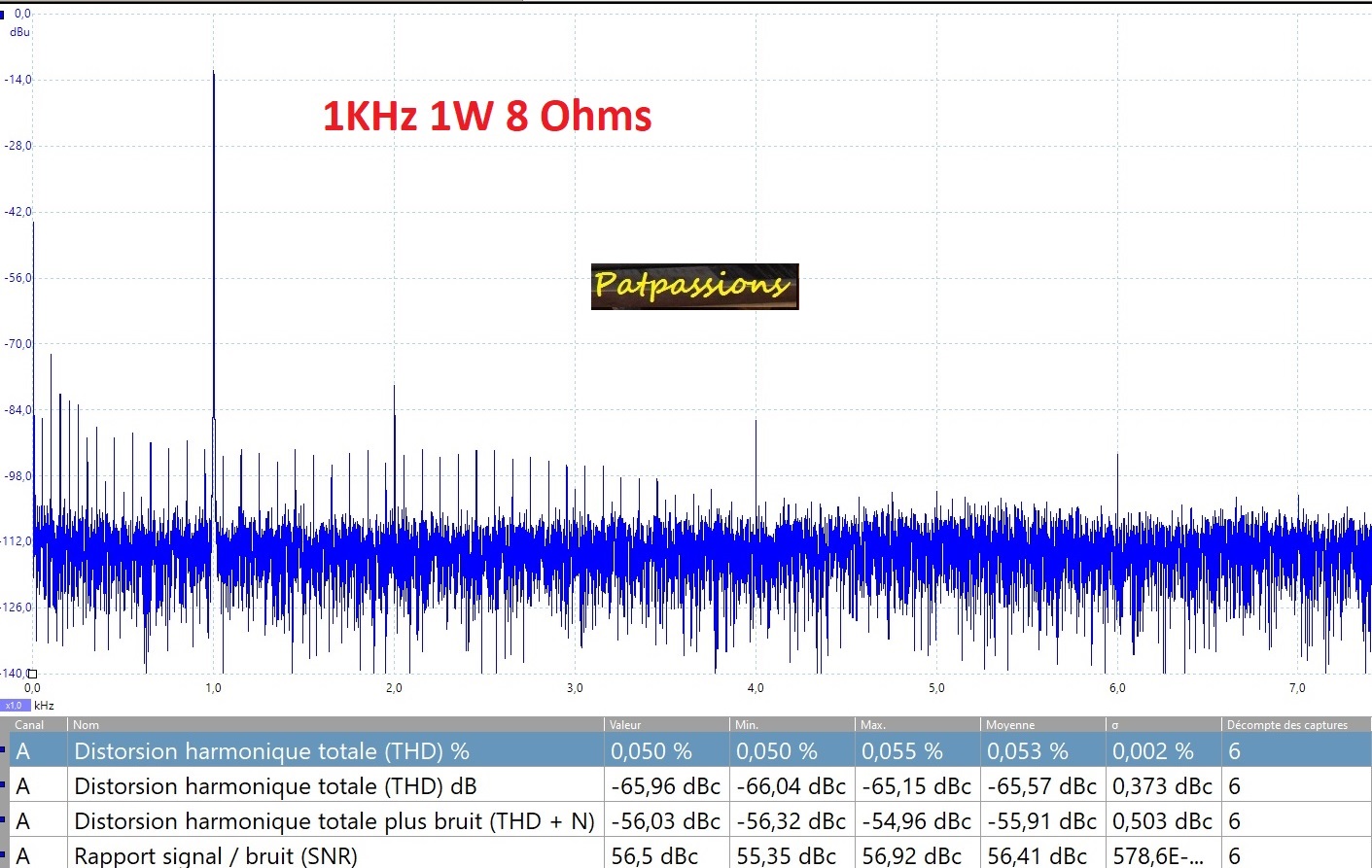

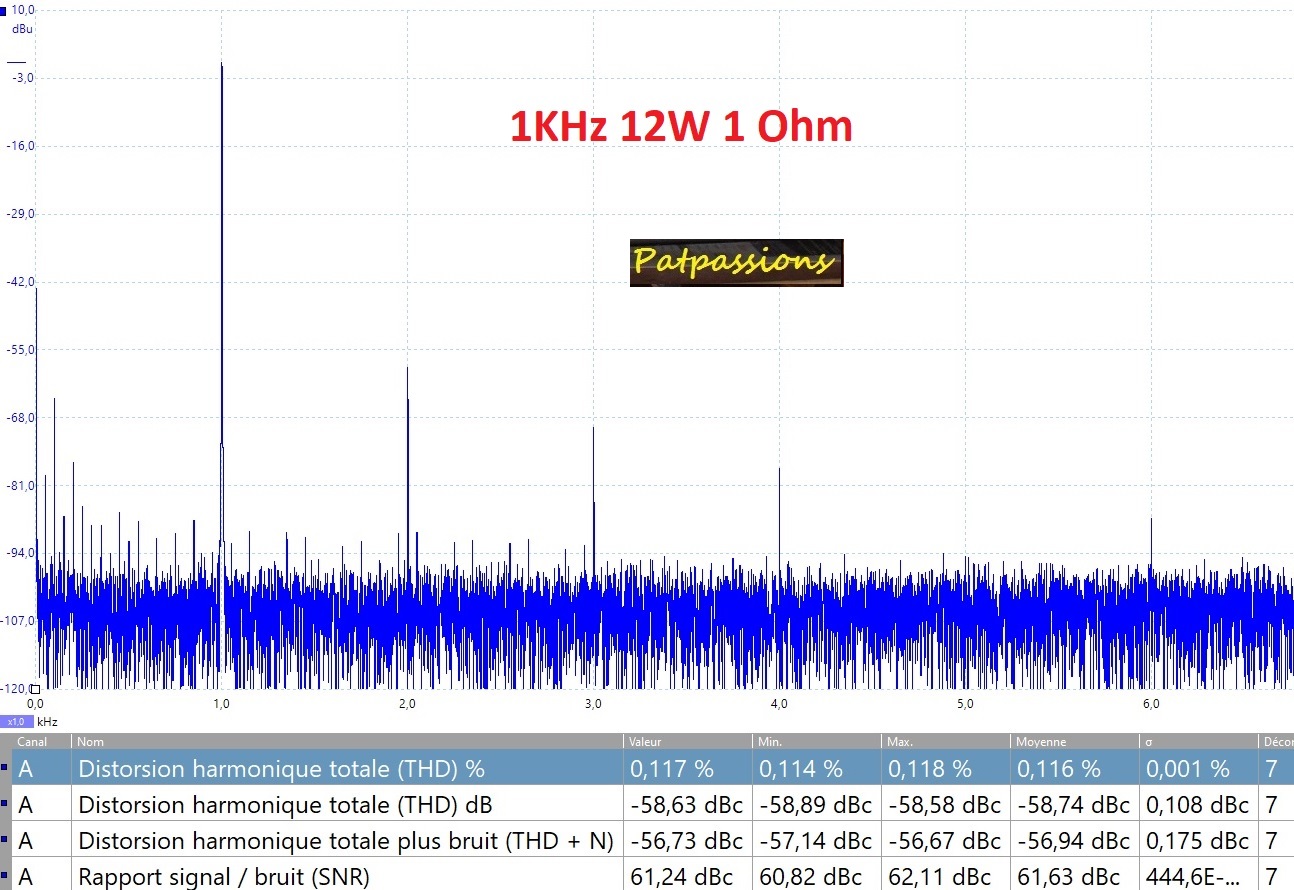

Mesure de la distortion pour différentes puissances sous 8 ohms :

---

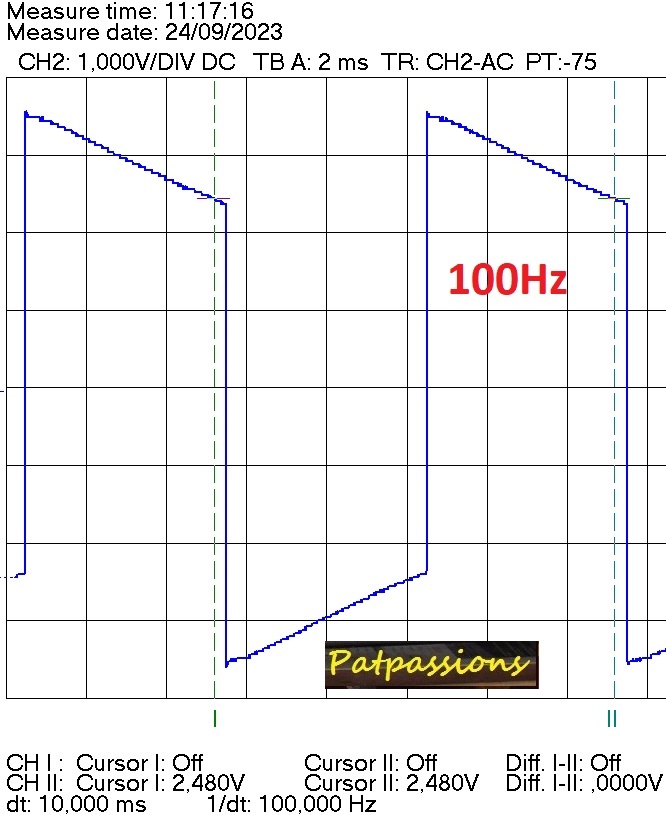

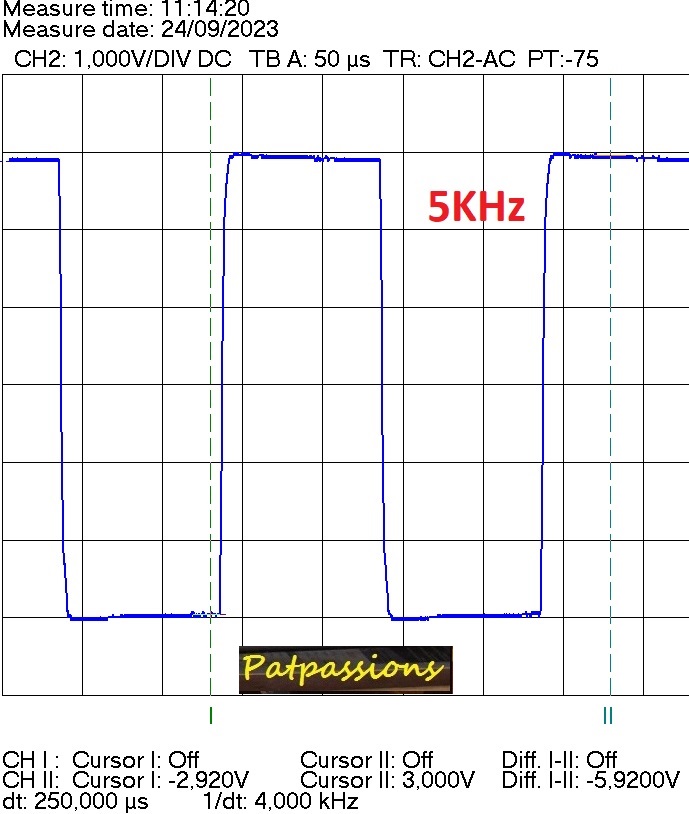

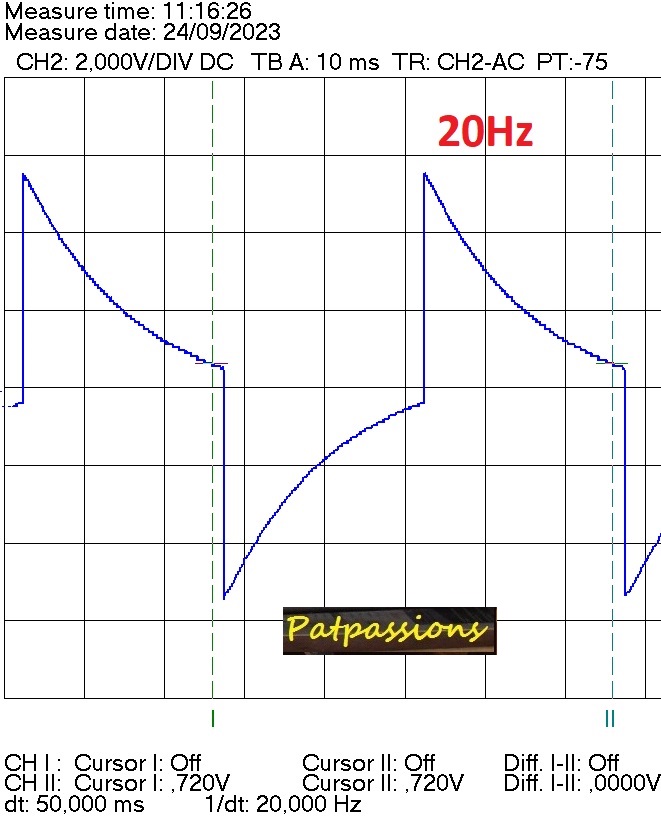

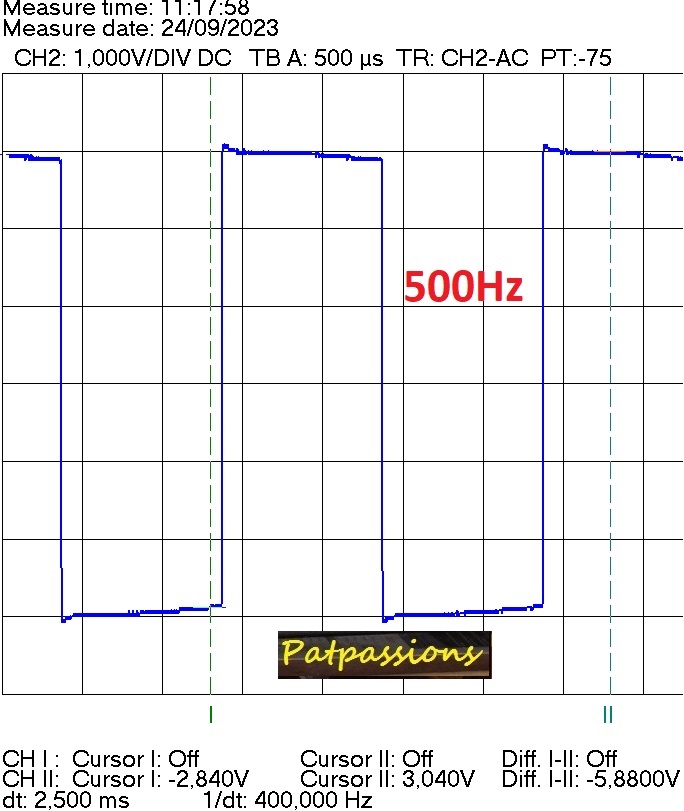

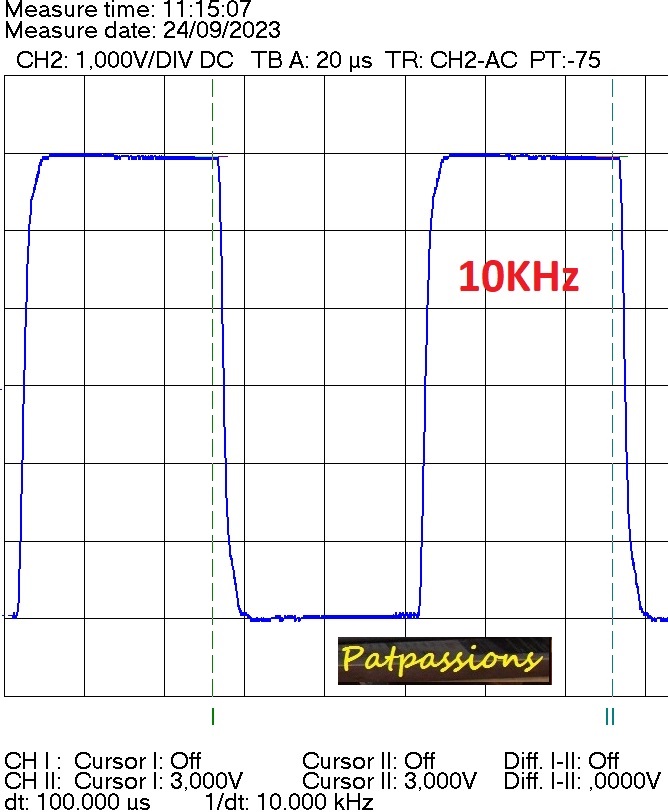

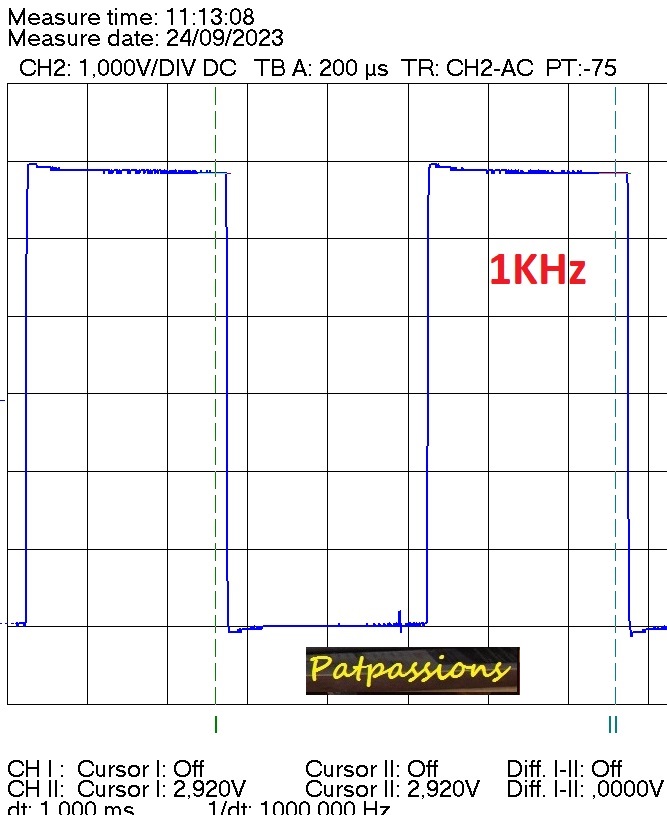

Comportement sur signal Carré pour différentes

fréquences à la puissance de 2Weff sous 8 ohms :

---

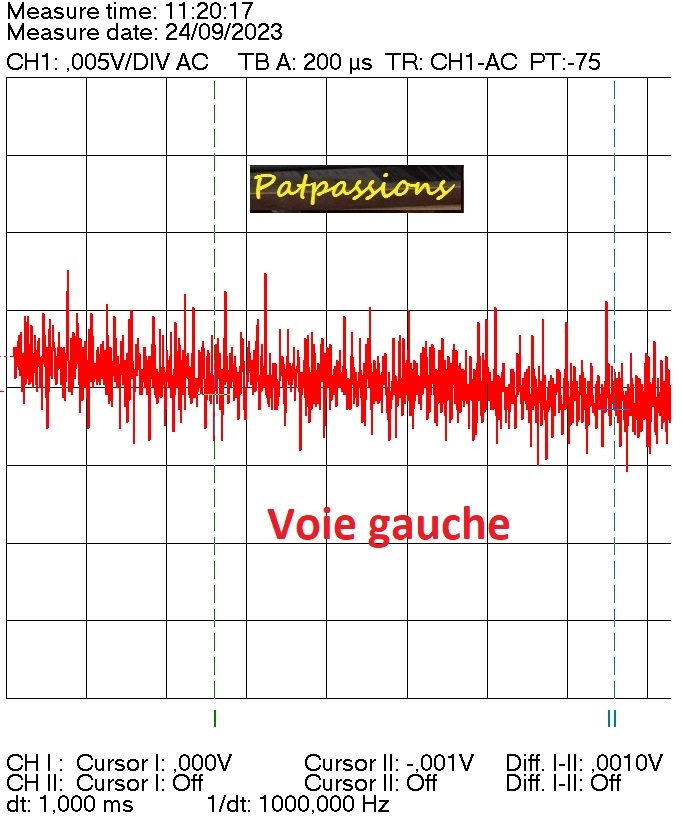

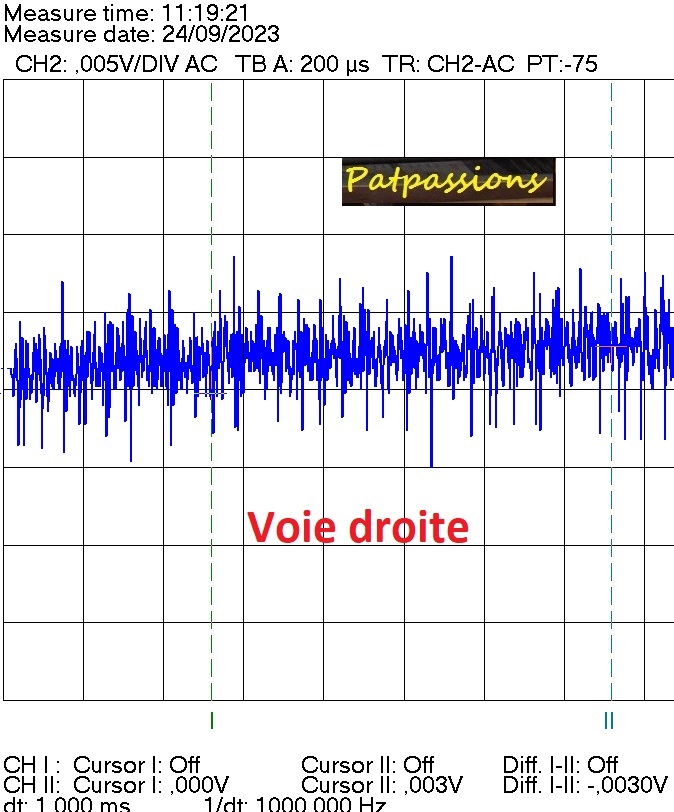

Mesure du bruit Volume à 0, les filtres sont désactivées.

---

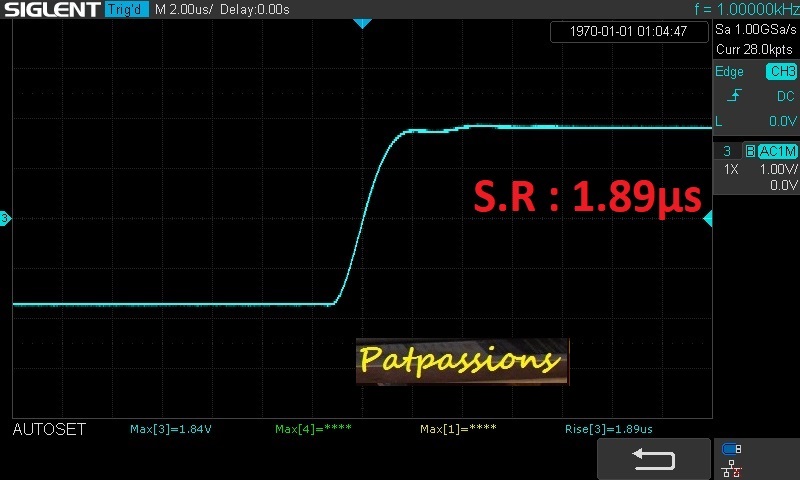

Temps de monté sur signal 1KHz et charge résistive 8 ohms.

---

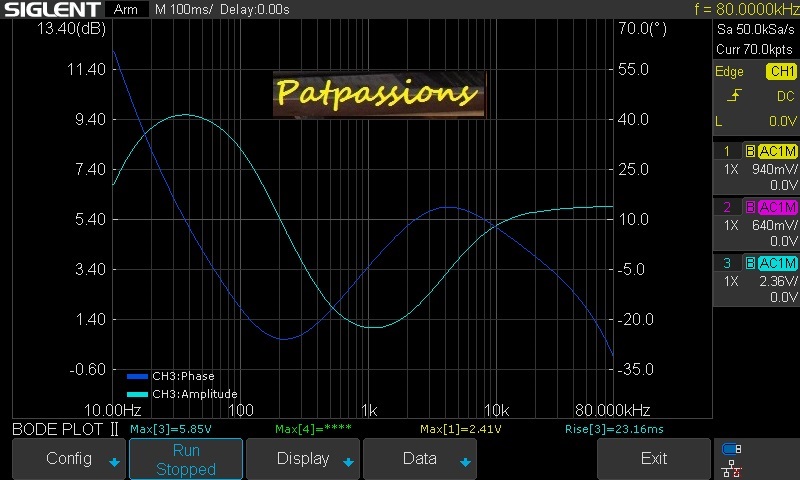

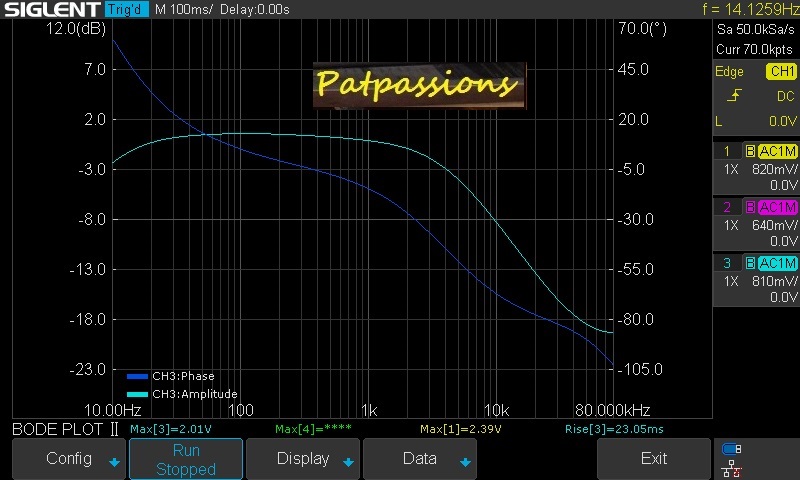

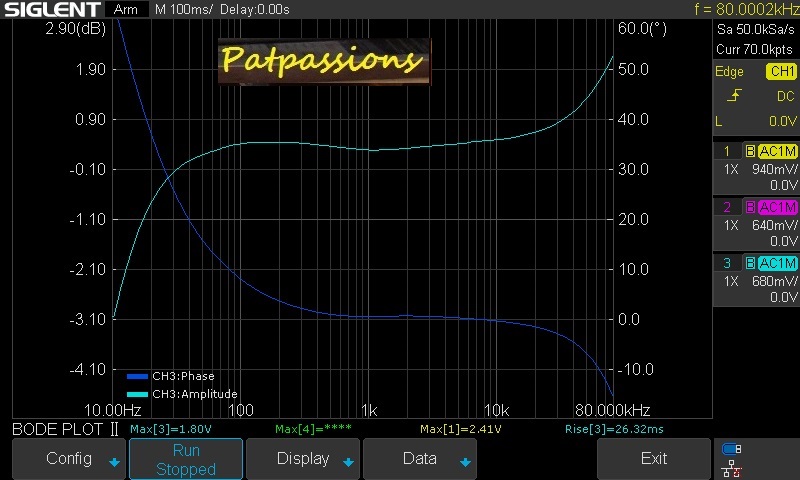

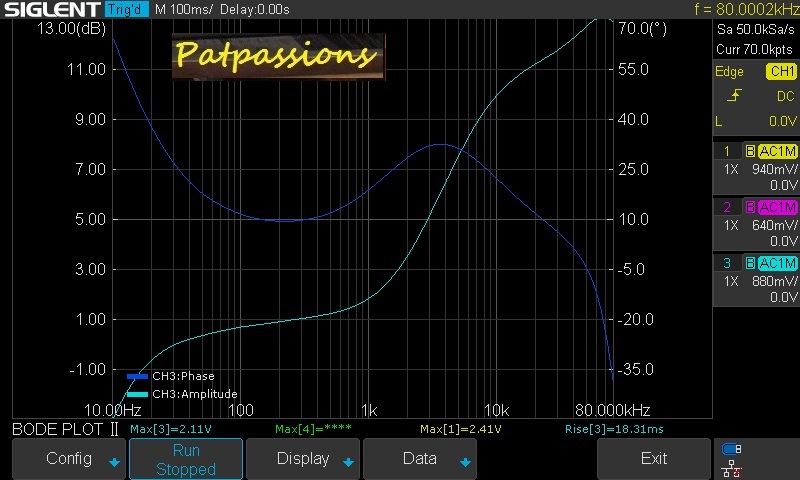

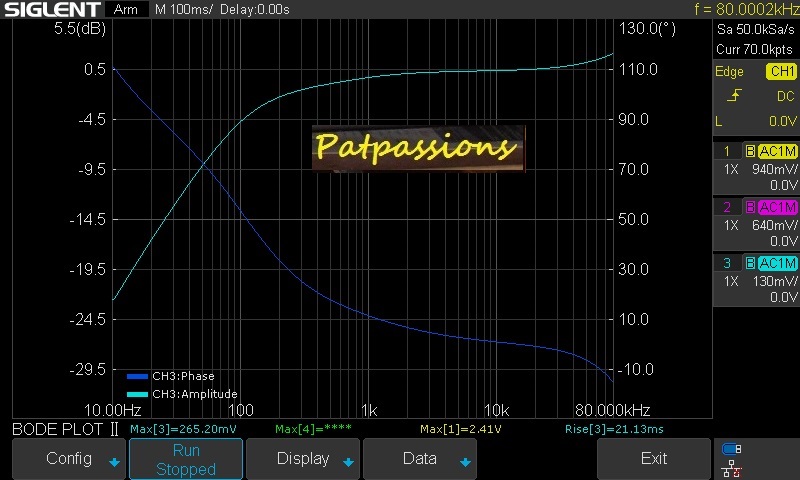

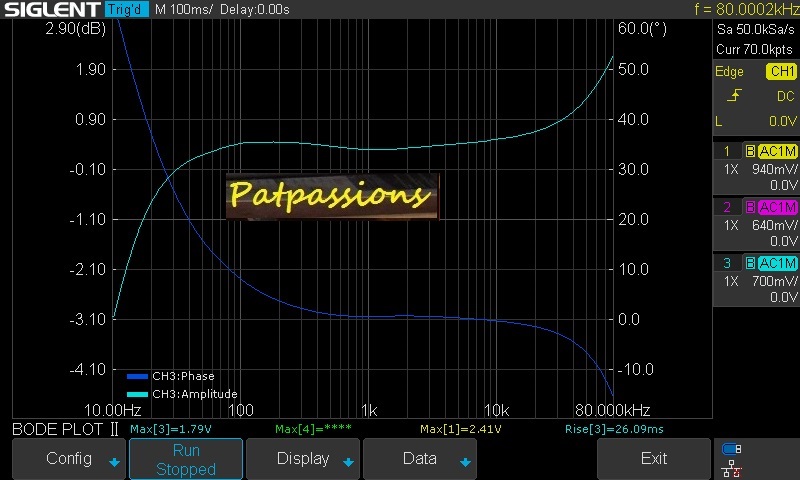

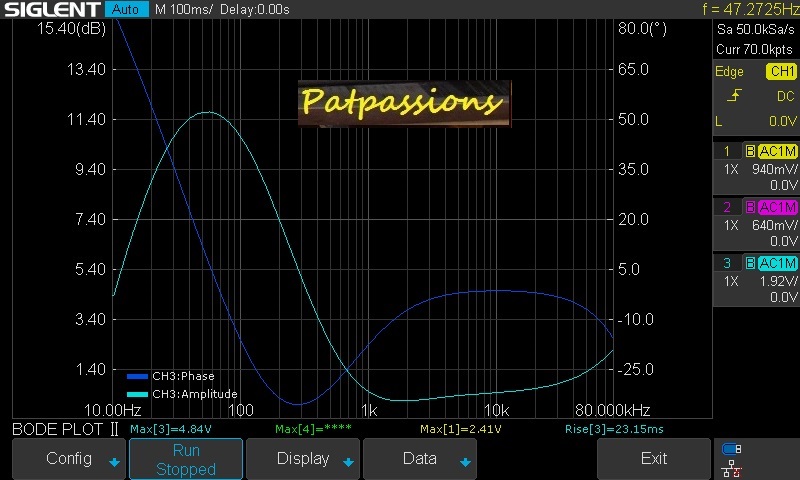

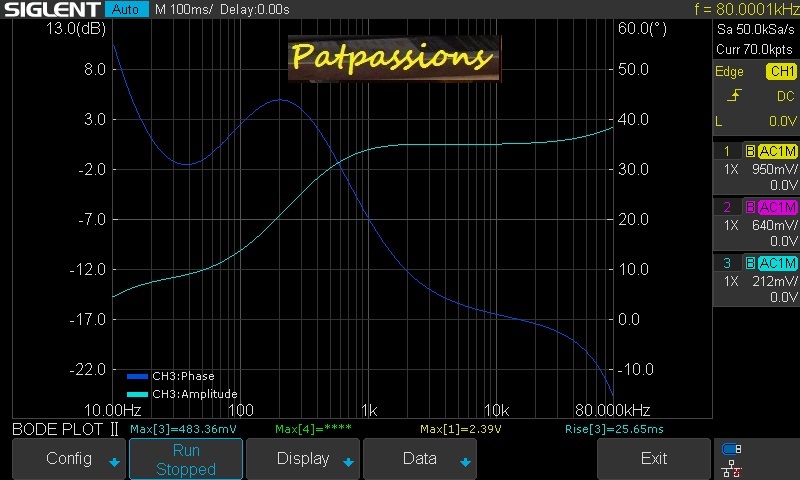

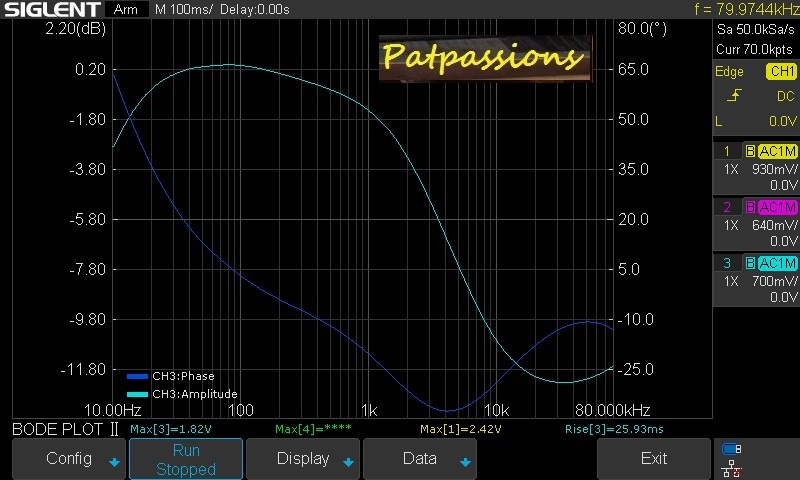

Mesure de la bande passante et courbes de réponse des différents filtres:

BASS	TREBLE	FILTER		LOUD	MONO/STEREO
		LOW	HIGH
0	0	OFF	OFF	OFF	MONO

BASS	TREBLE	FILTER		LOUD	MONO/STEREO
		LOW	HIGH
0	0	OFF	OFF	OFF	STEREO

BASS	TREBLE	FILTER		LOUD	MONO/STEREO
		LOW	HIGH
+10	0	OFF	OFF	OFF	STEREO

BASS	TREBLE	FILTER		LOUD	MONO/STEREO
		LOW	HIGH
-10	0	OFF	OFF	OFF	STEREO

BASS	TREBLE	FILTER		LOUD	MONO/STEREO
		LOW	HIGH
0	+10	OFF	OFF	OFF	STEREO

BASS	TREBLE	FILTER		LOUD	MONO/STEREO
		LOW	HIGH
0	-10	OFF	OFF	OFF	STEREO

BASS	TREBLE	FILTER		LOUD	MONO/STEREO
		LOW	HIGH
0	0	ON	OFF	OFF	STEREO

BASS	TREBLE	FILTER		LOUD	MONO/STEREO
		LOW	HIGH
0	0	OFF	ON	OFF	STEREO

BASS	TREBLE	FILTER		LOUD	MONO/STEREO
		LOW	HIGH
0	0	OFF	OFF	ON	STEREO
