Restauration complète ampli/tuner NIKKO STA-7070 (1973-76)
A l'arrivée de l'appareil
Principaux Travaux à effectuer :
*Nettoyage et démontage complet des élèments .
*Changement des condensateurs chimiques .
*Remplacement des transistors des étages préamplis et étage différentiel .
*Remplacement de la graisse thermique sur les transistors de puissance .
*Nettoyage des contacts éléctriques des commutateurs et des potentiométres.
*Vérifications géneral .

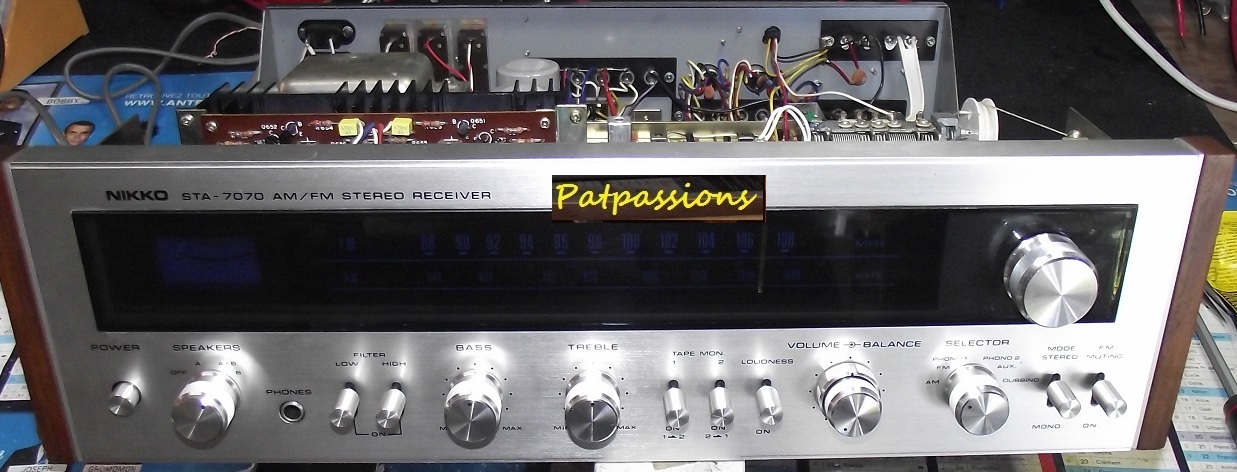

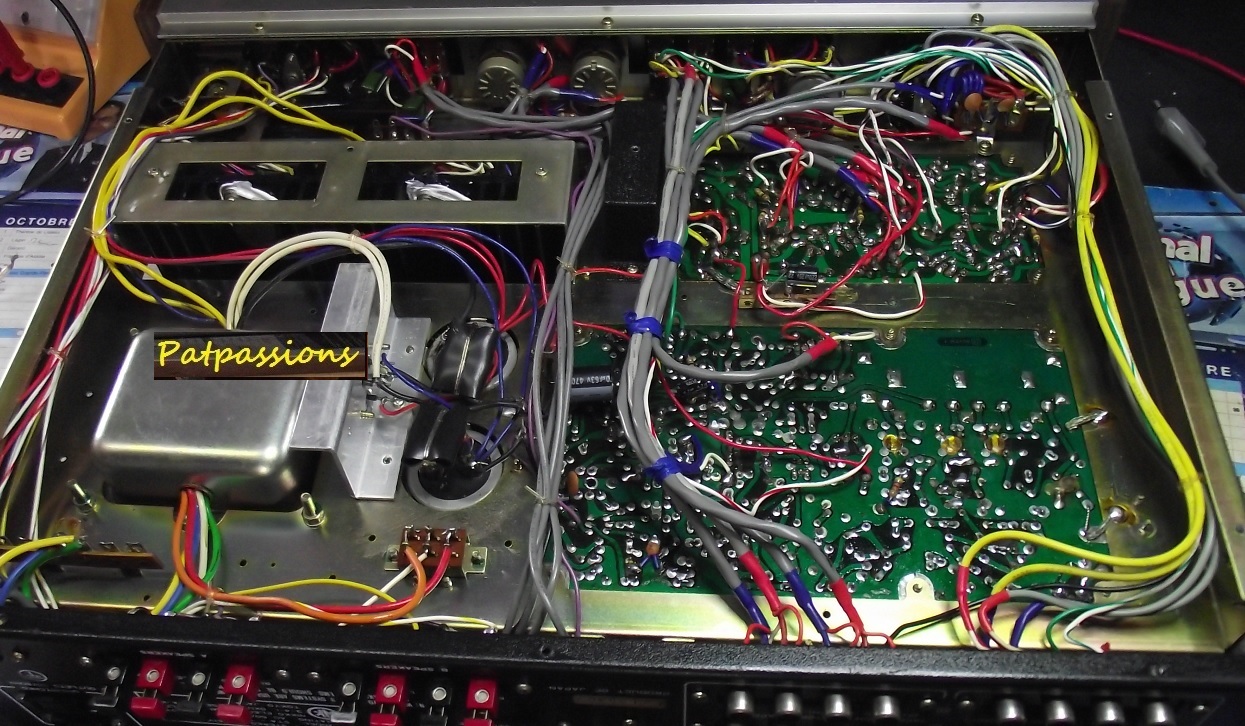

Dépose du capot .
Il y a un peu de poussiére ,
mais l'état est correct ,
il n'y a pas d'oxydation.

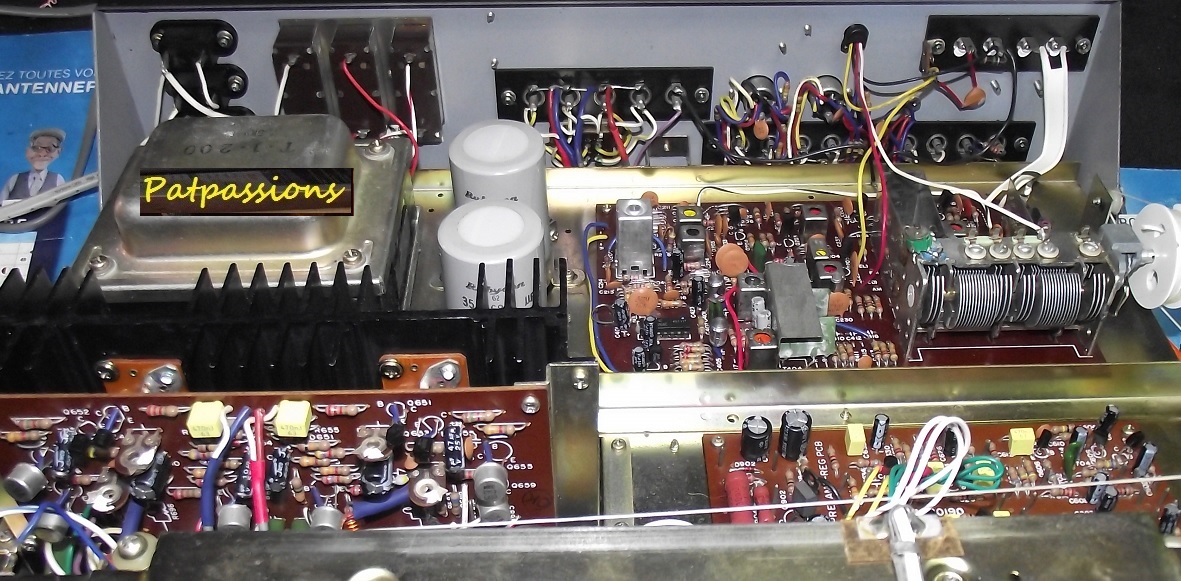

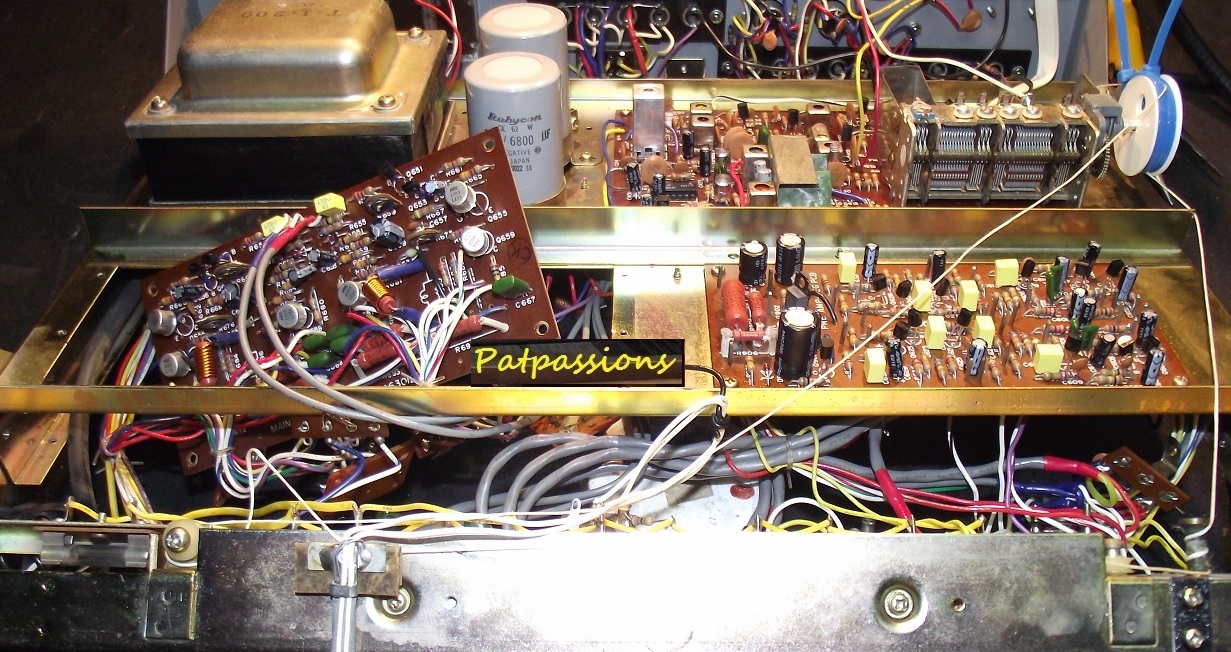

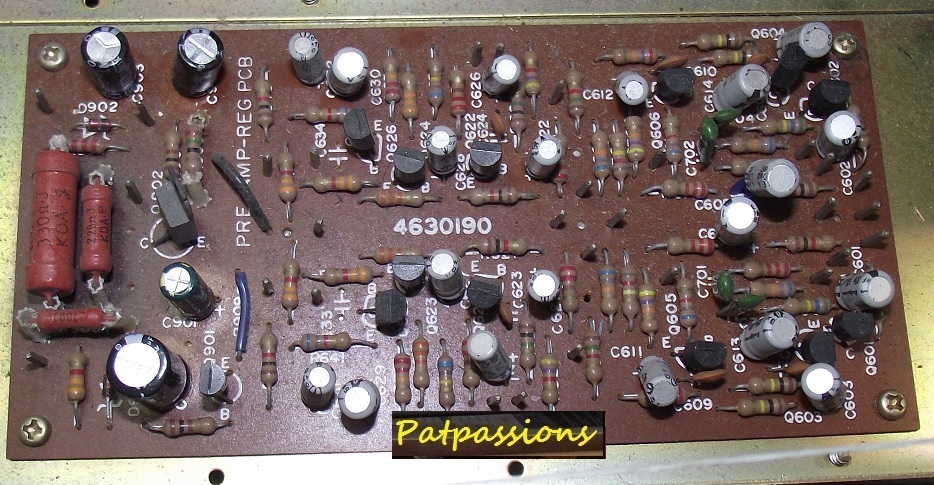

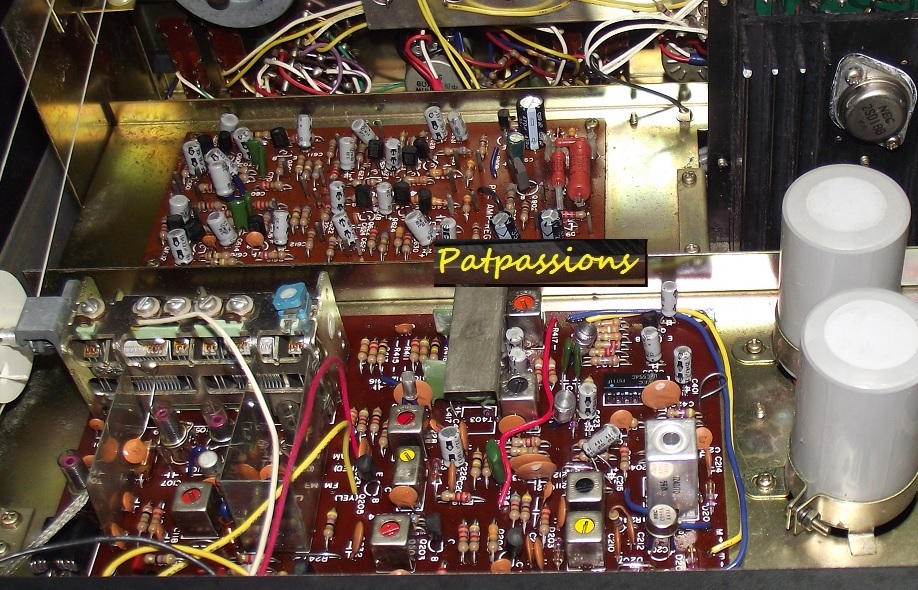

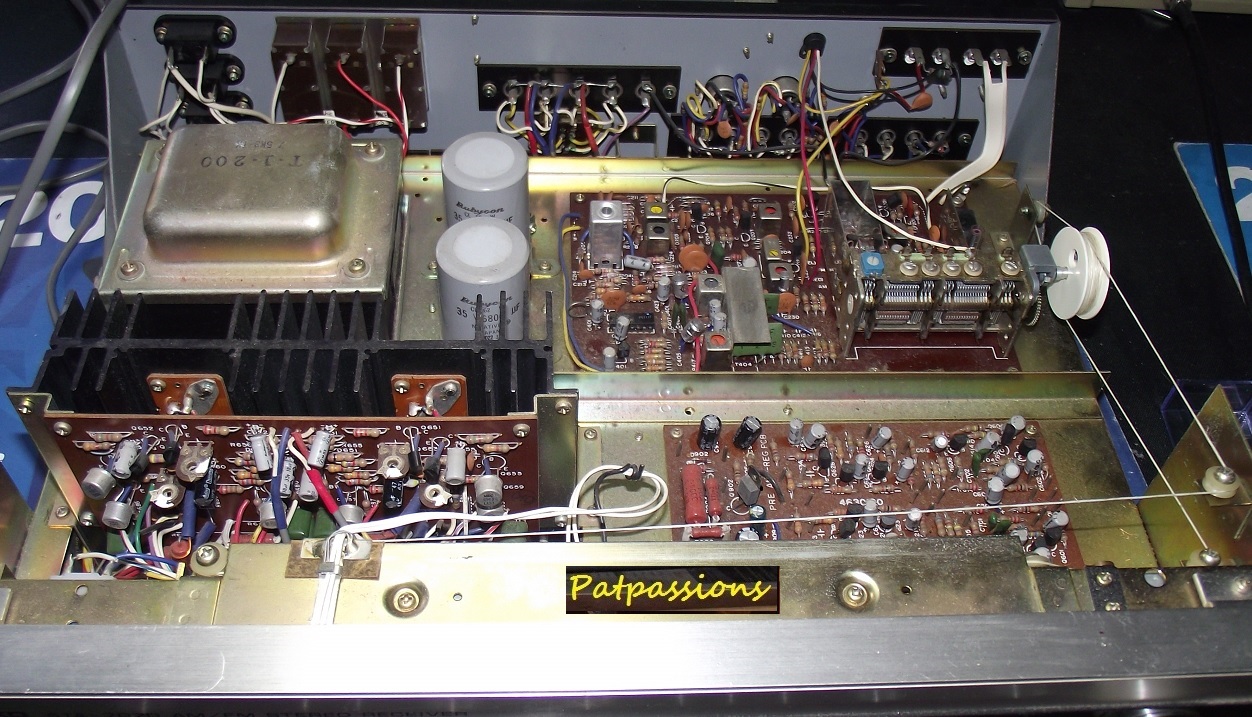

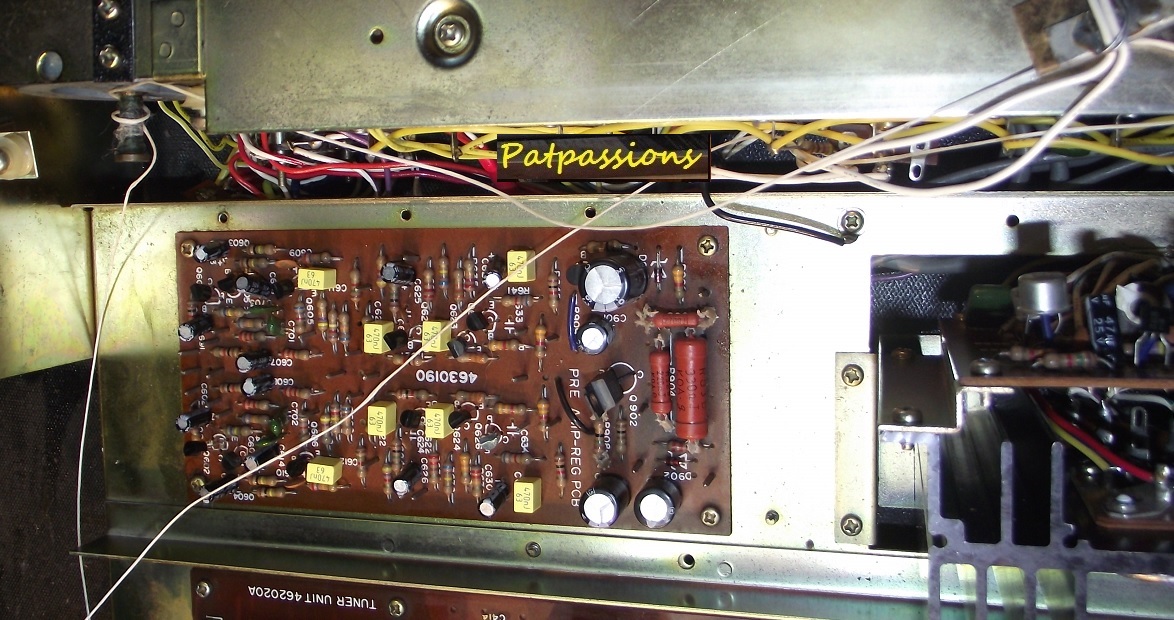

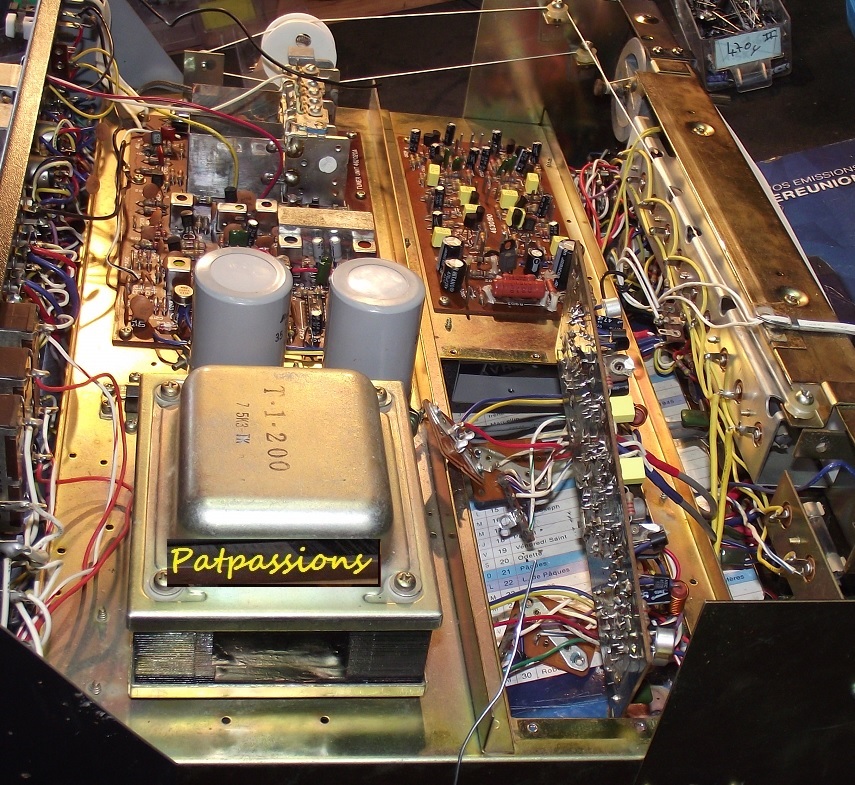

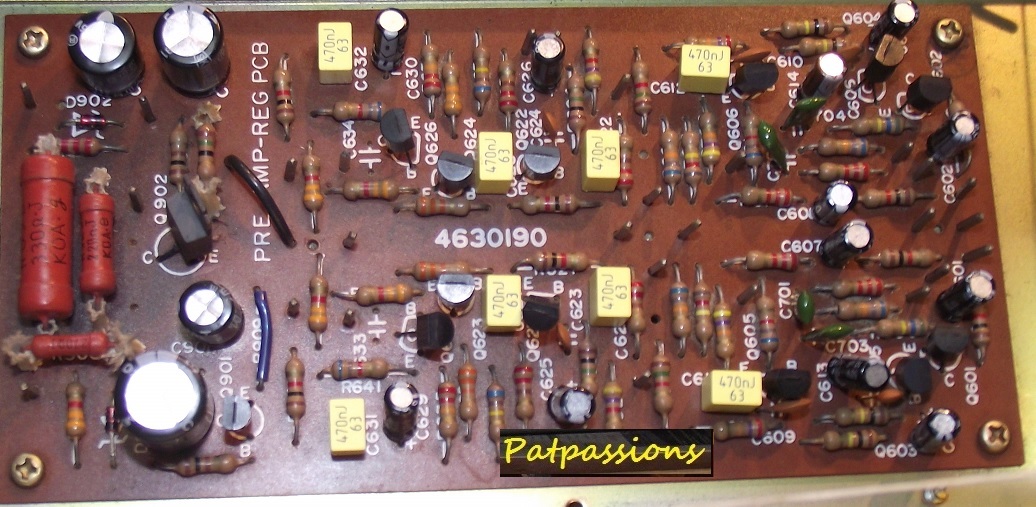

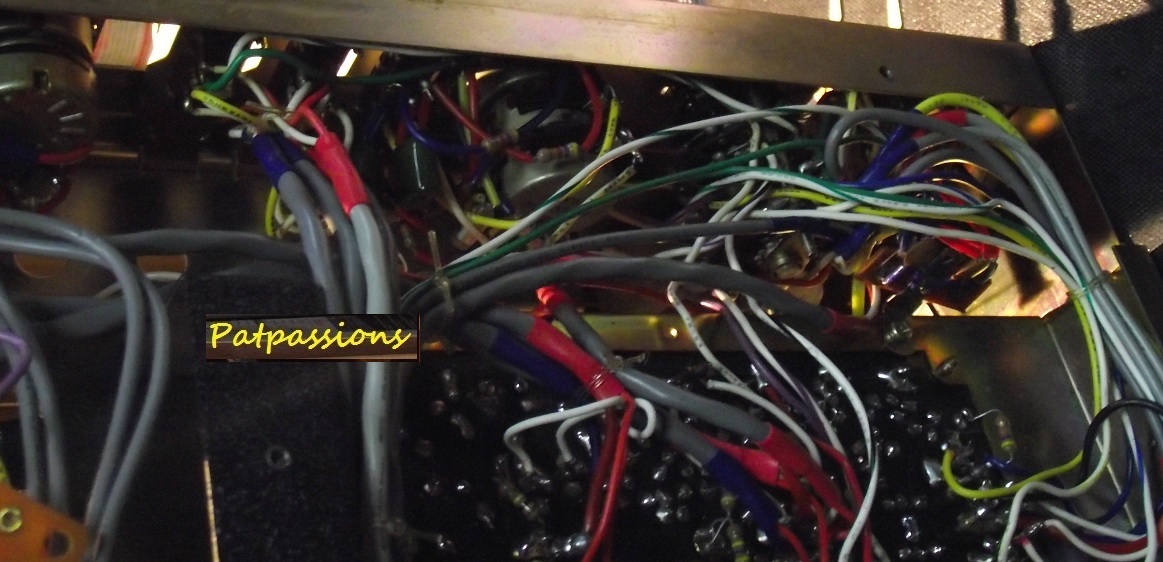

Vue sur la carte préampli et tuner .

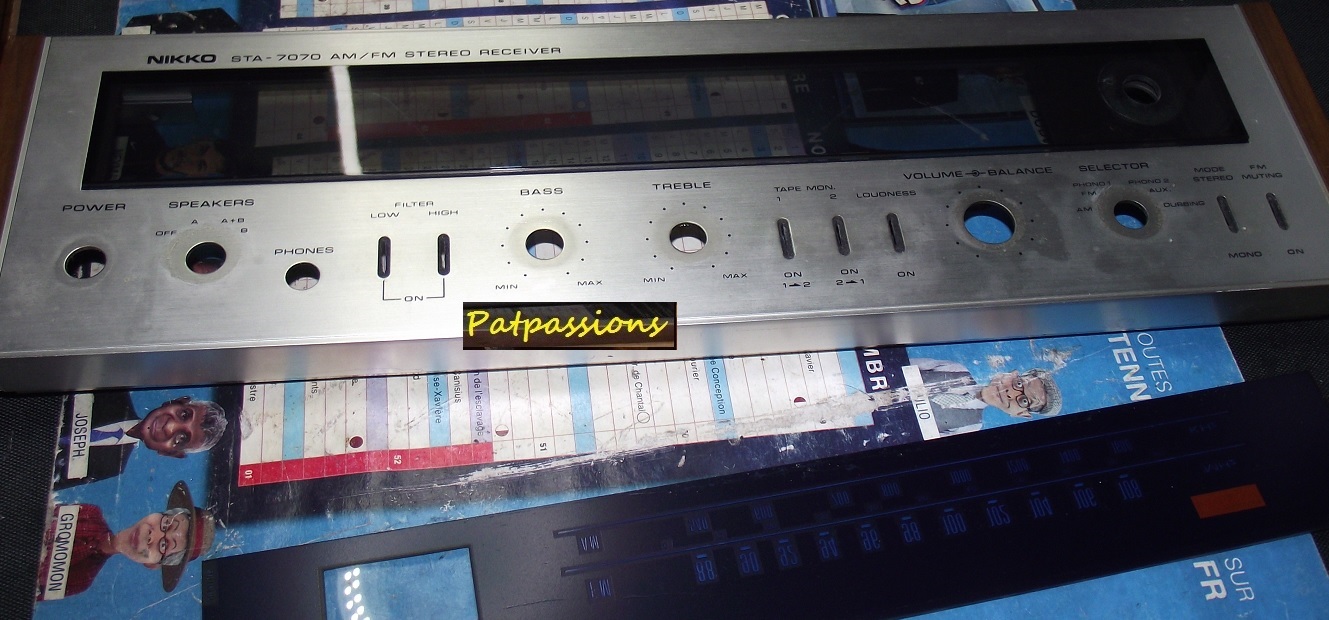

Dépose de la face avant.
Nettoyage général et dégraissage des circuits imprimés.
La face avant a été déposer
pour un nettoyage extérieur et intérieur.

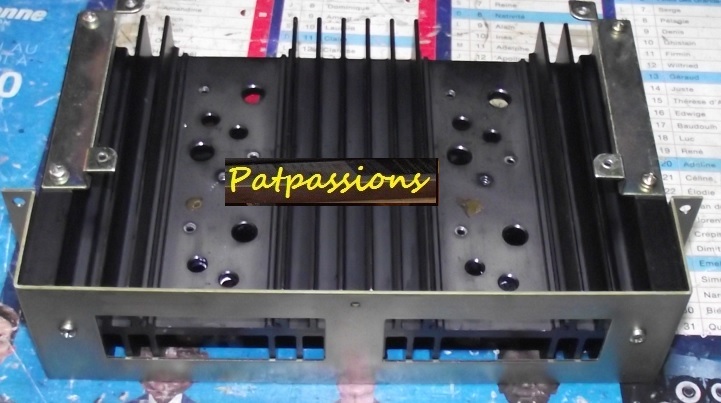

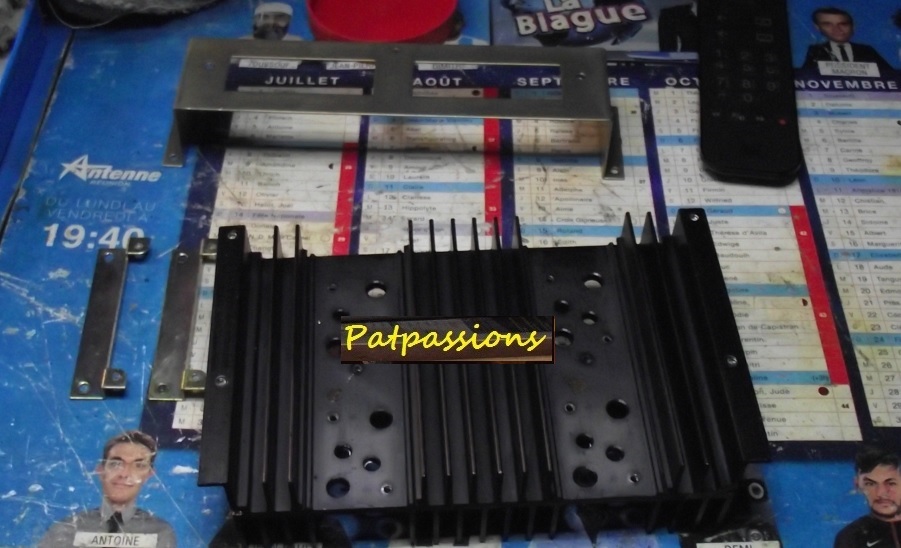

Le radiateur des transistors de puissance
vont étre déposer aussi pour un nettoyage par ultrasons.

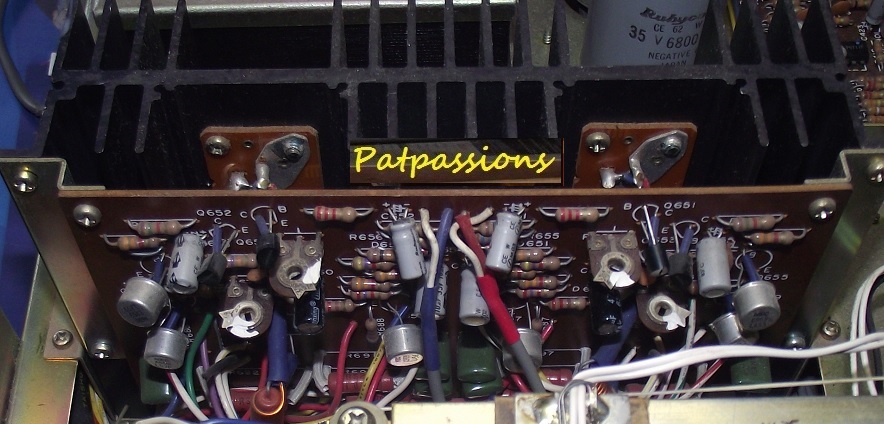

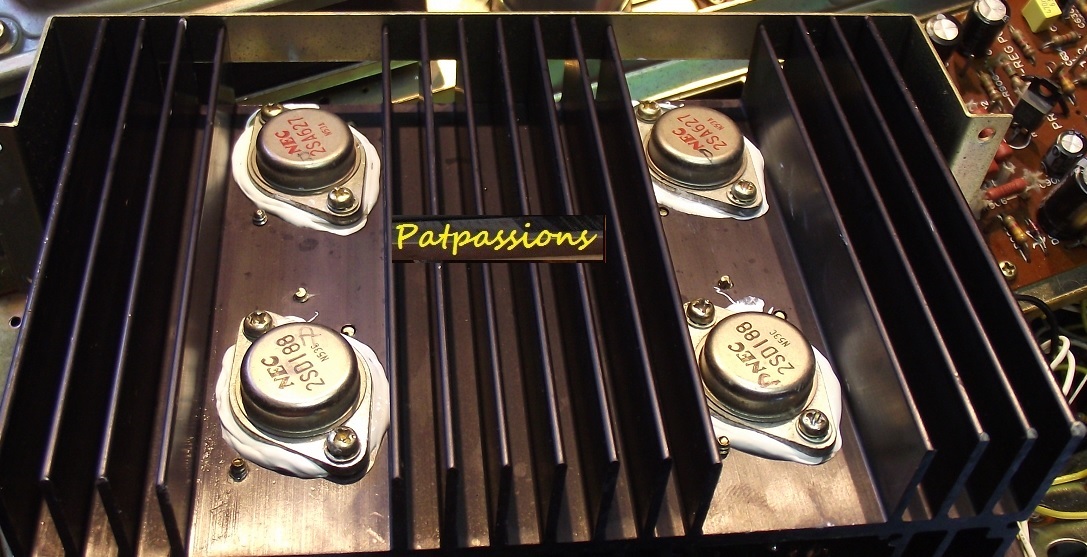

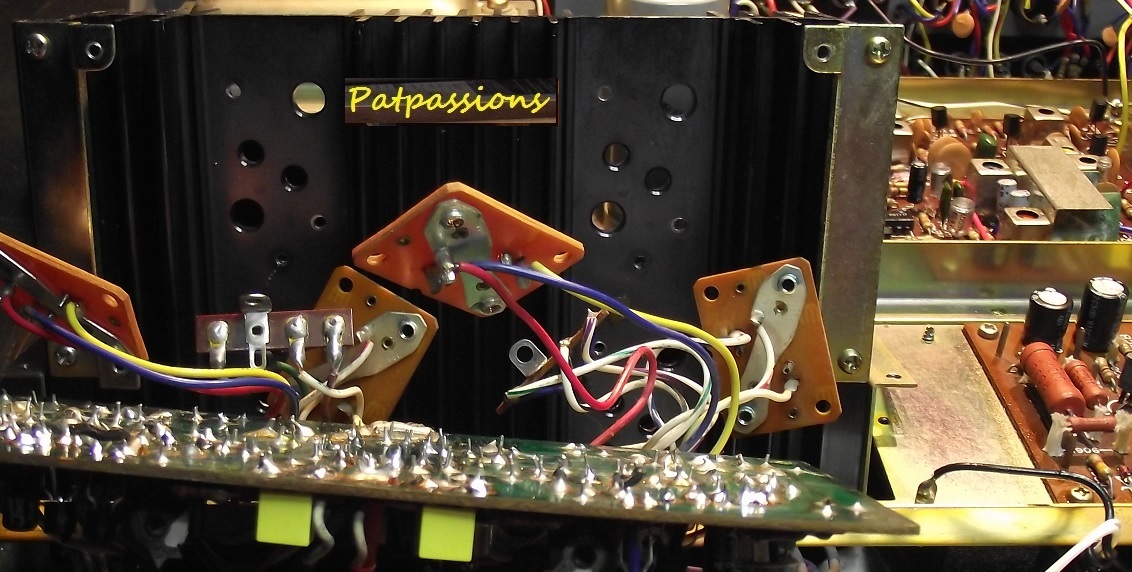

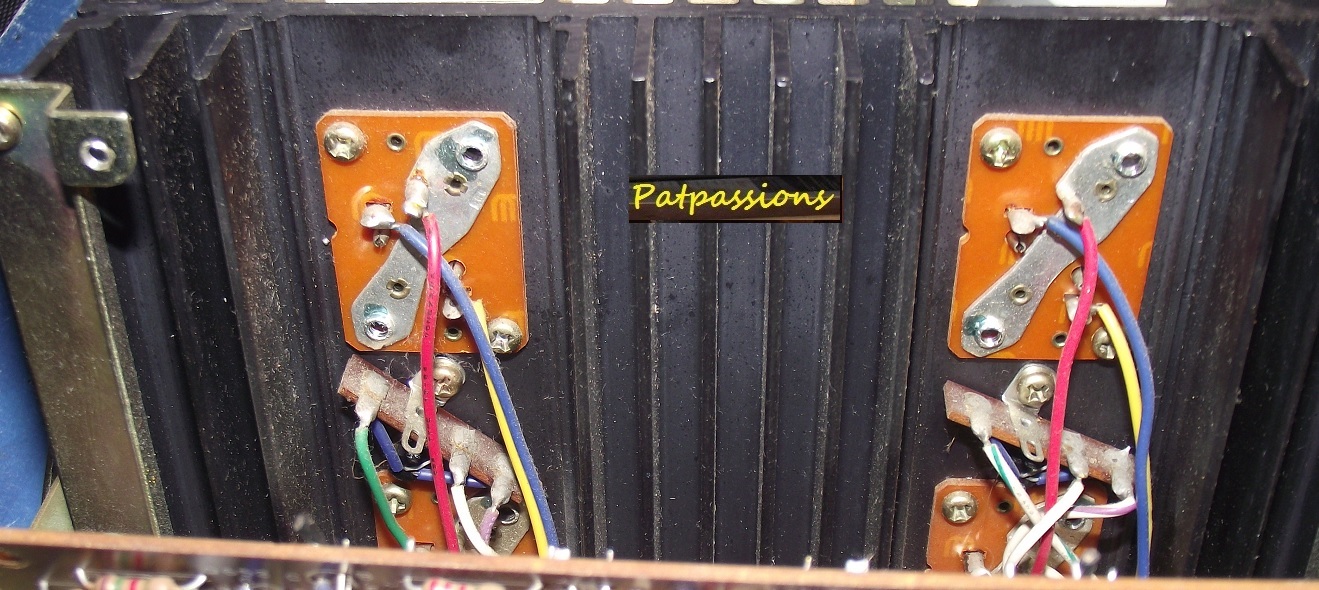

Les transistors de puissance sont reperés .
Il est trés important de les remettre à la même place
pour que le bias ne soit pas trop dérégler ,
ces valeurs seront vérifiées par la suite .

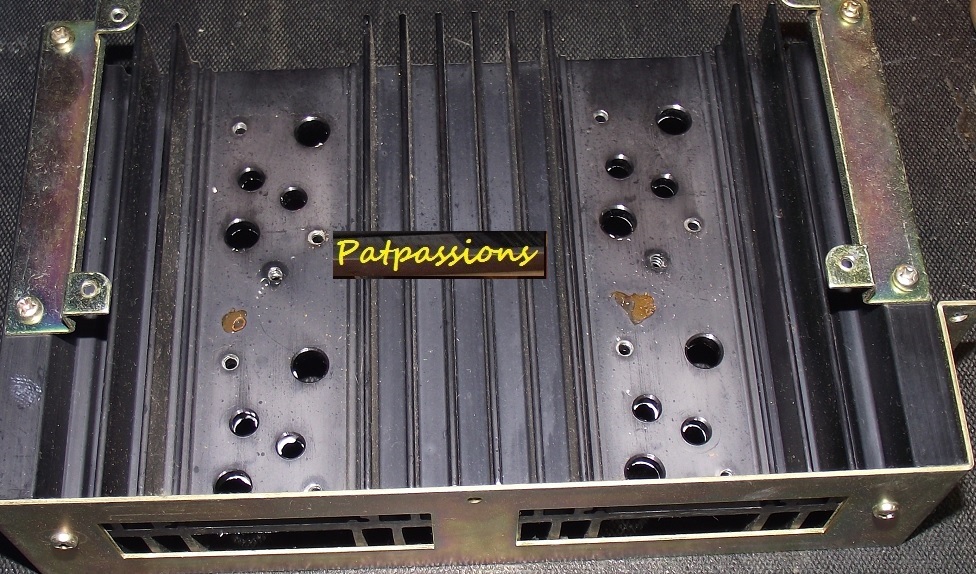

Aprés dégraissage et séchage ,
les condensateurs et transistors
de petites puissance sont remplacés
par des neufs.

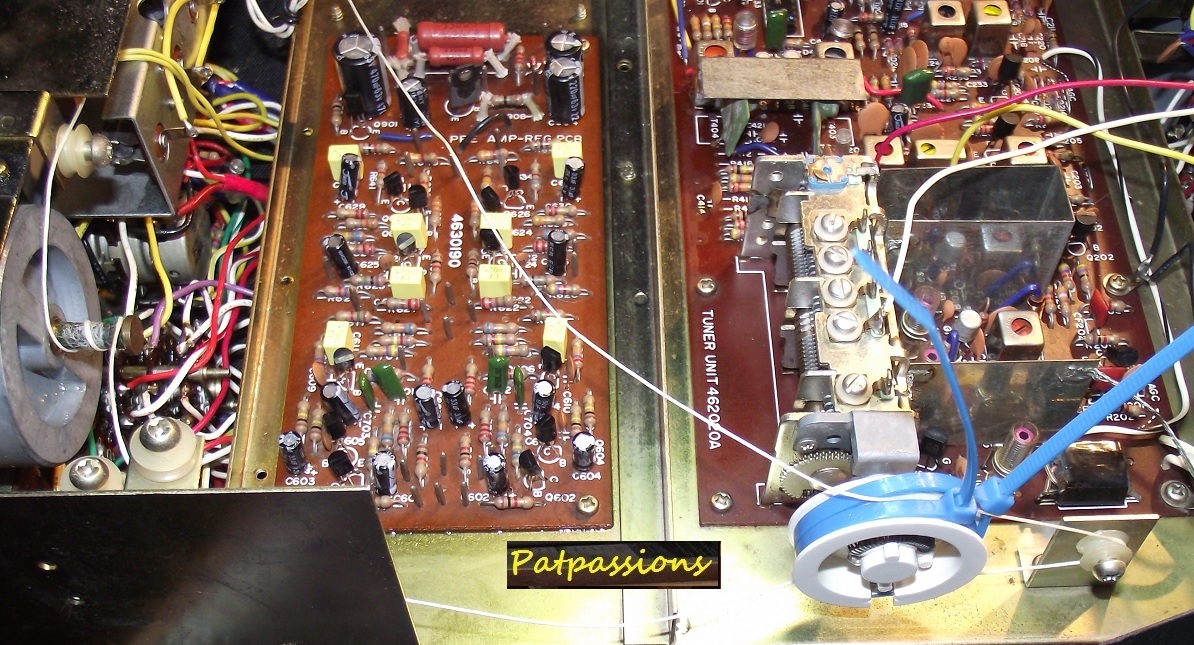

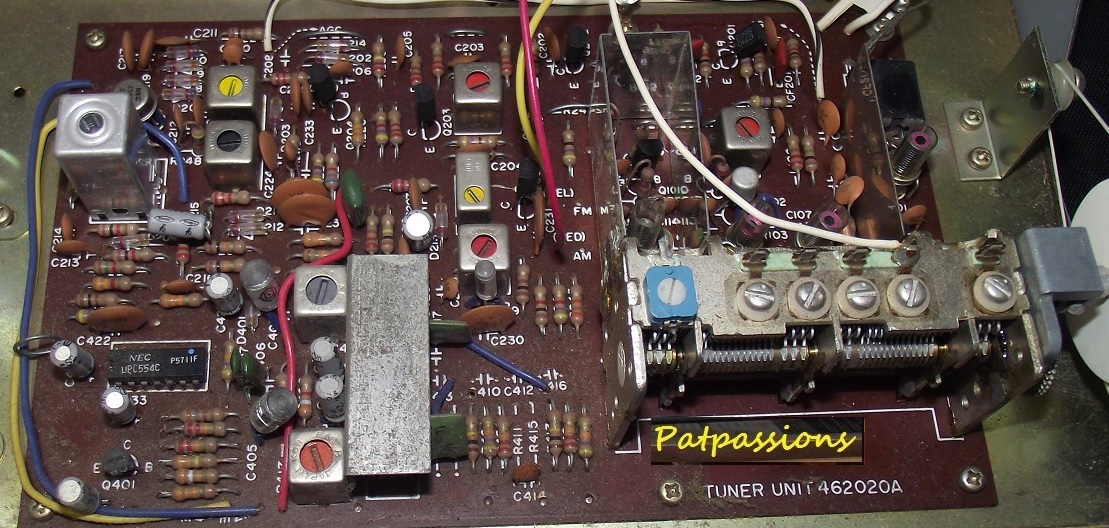

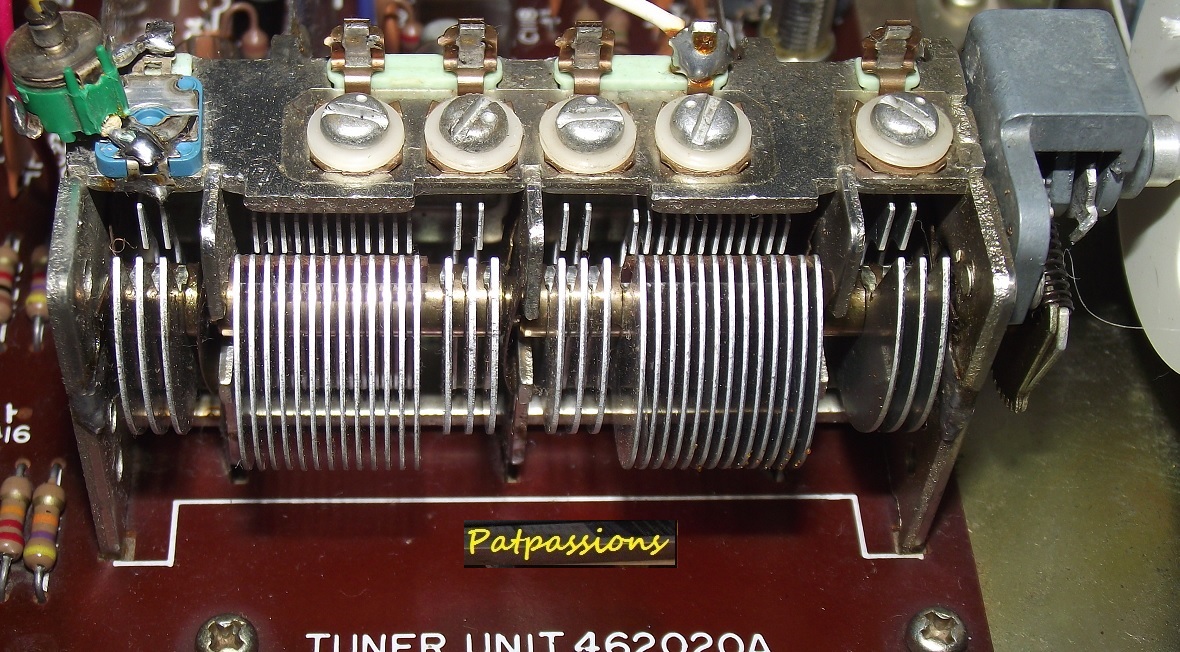

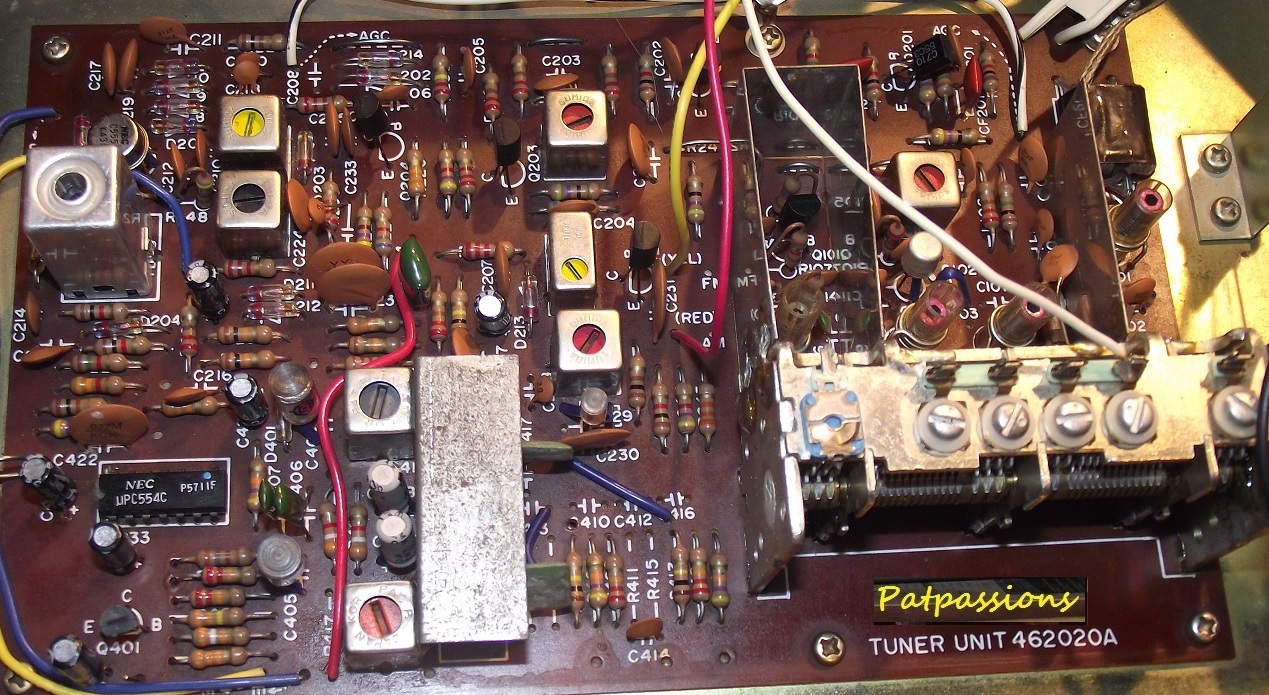

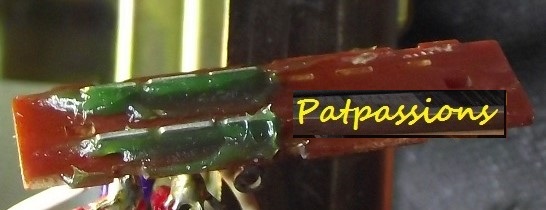

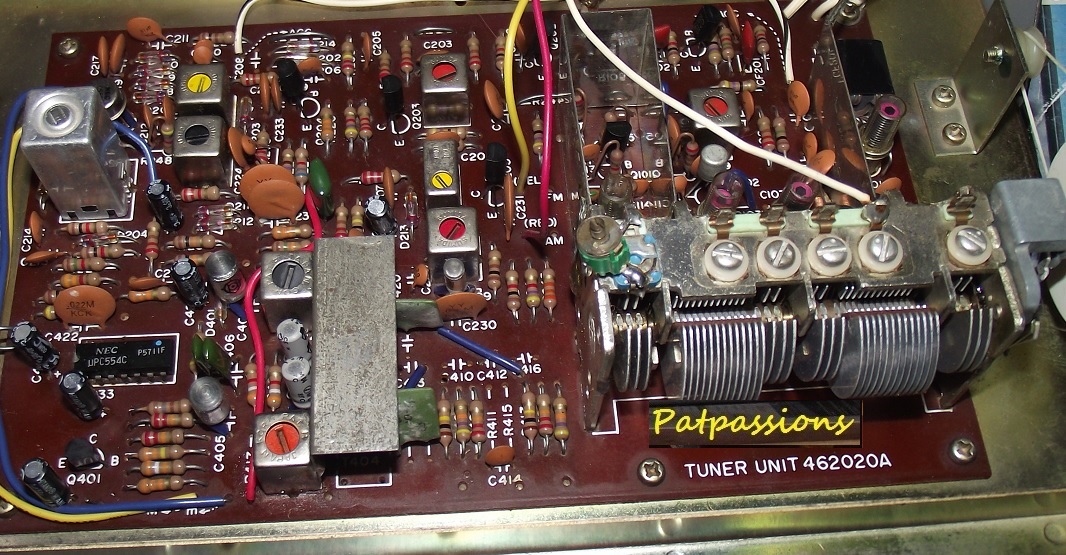

Sur le condensateur variable du tuner ;
il y a un petit condensateur variable qui était défectueux .
Il est important pour le réglage de l'oxillateur local
et par la même ocassion le placement
des stations sur le cadran.
Il sera remplacé.
Avant de mettre en place le radiateur ,
il faut s'occuper des élèments de commandes en face avant .
Aprés se sera plus difficil .

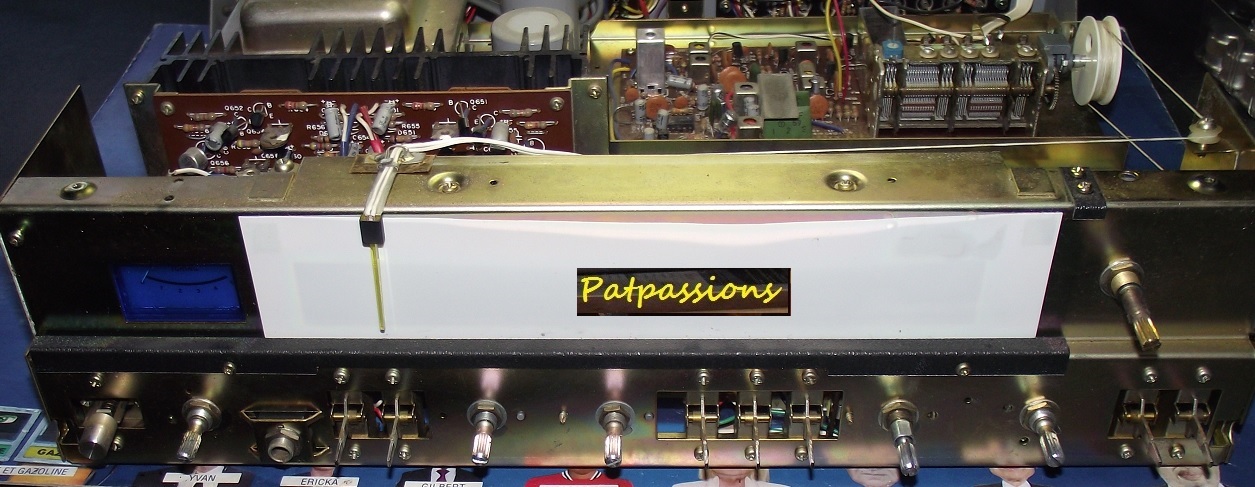

Avant d'avoir accés au boutons de commandes ,
il faut déposer la ficelle d'entrainement de l'aiguille
qui indique les stations .
Si on l'enléve complétement ,
c'est assez difficile à remetre
et beaucoup de temps perdus ,
donc on bloque une partie de la roues d'entrainement .

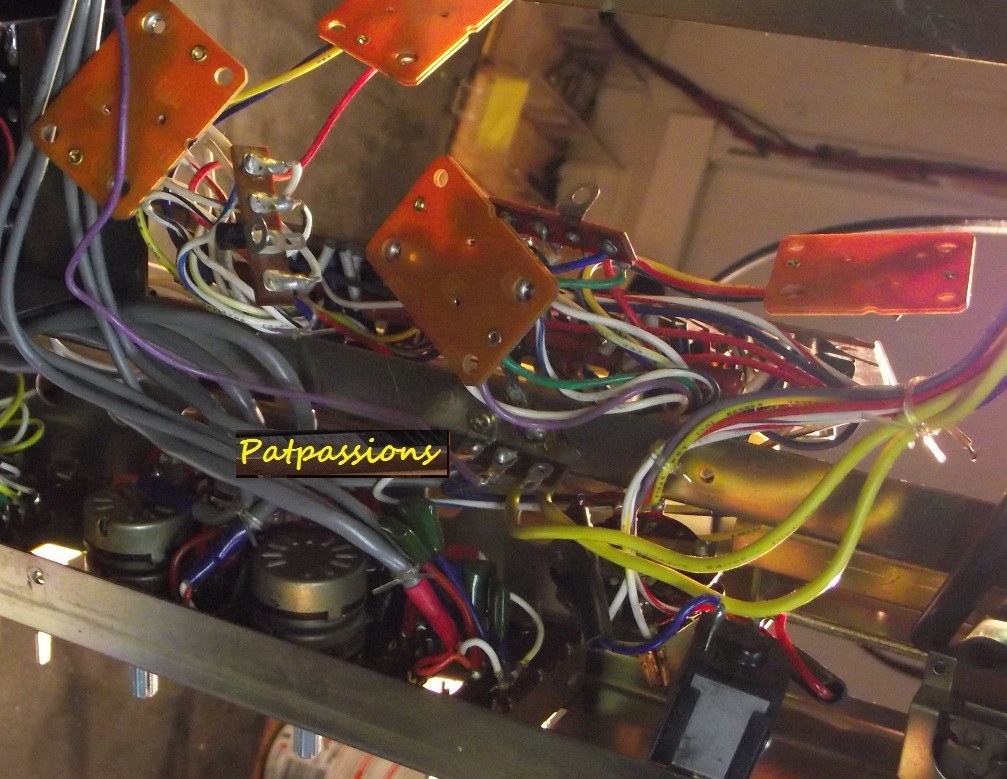

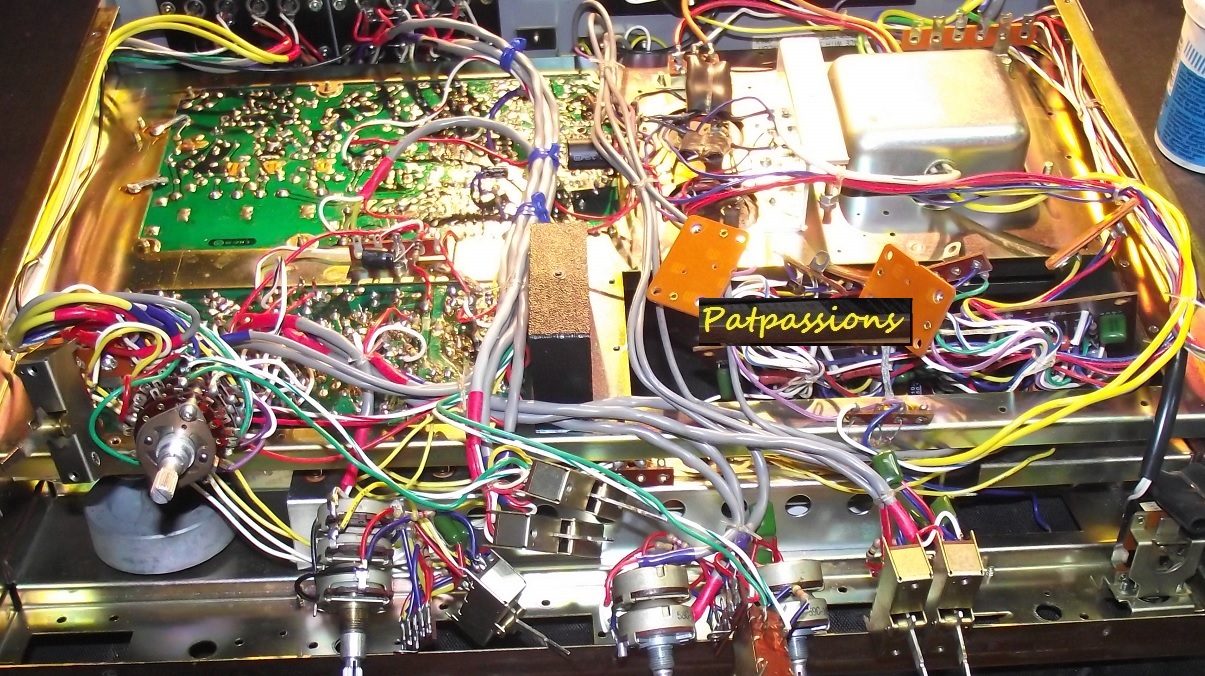

Ensuite on peut déposer la contre face
pour avoir accé aux commandes .

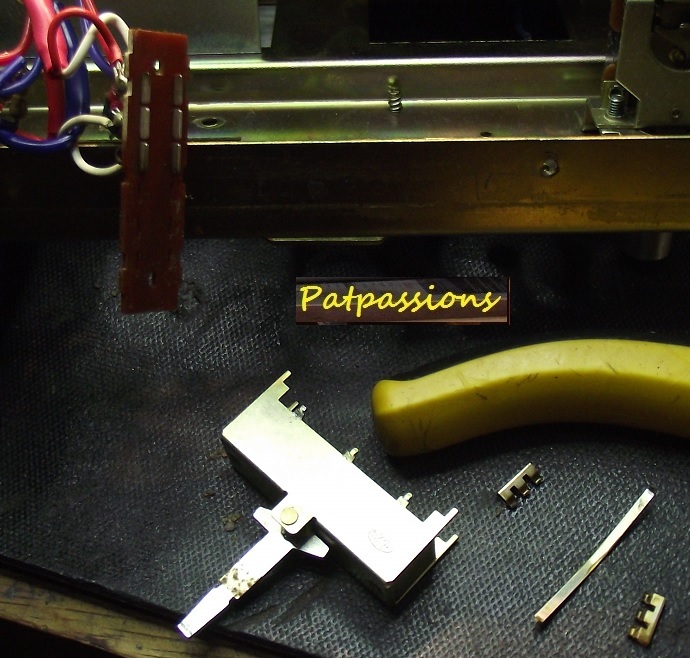

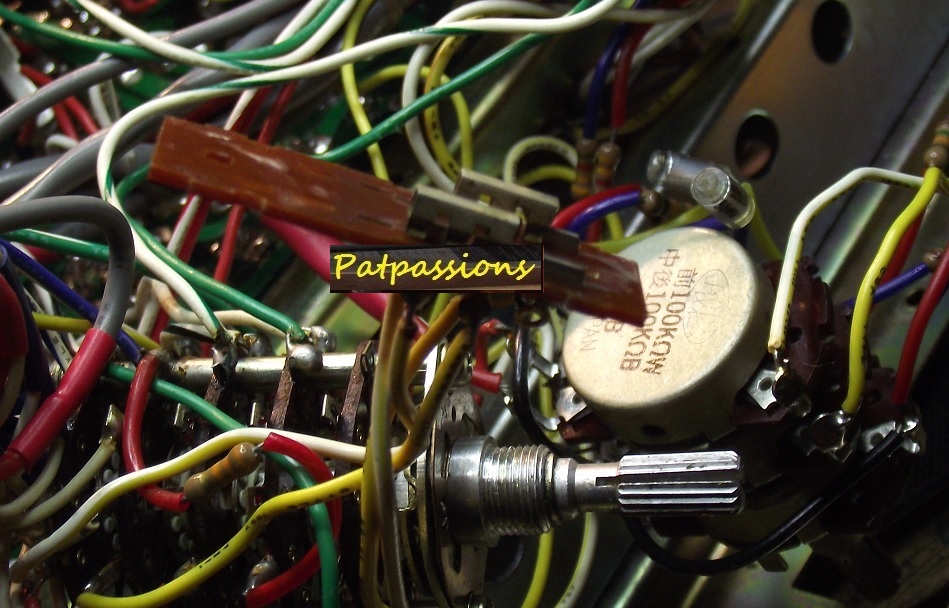

Les potentiométres de volume , de tonalités ...

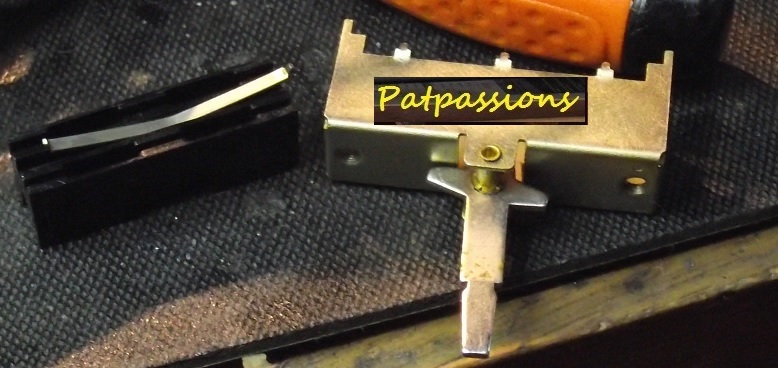

et les divers commutateurs sont démontés
pour un nettoyage des contacts
et ensuite ils seront protégés contre l'oxydation.

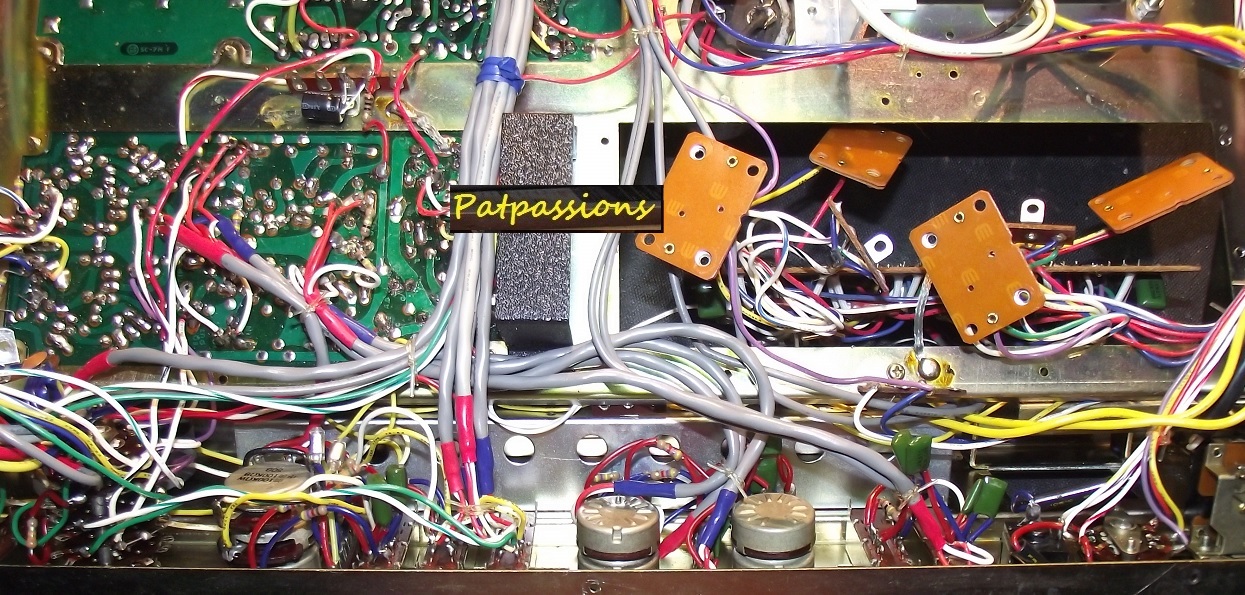

Les contacts élèctriques sont sales
et oxydés et à l'écoute cela s'entend ...
Les contacts sont nettoyés puis graisser,
tandis que les potentiométres sont nettoyés
avec un produit spécial contacts.
On peut remonter tous les boutons .
Remis en place de la contre face
et de la ficelle de l'aiguille des stations .
Mis en place du radiateur
qui a été nettoyer avec sa nouvelle graisse .
Remis en place des élèments de fixations du radiateur .

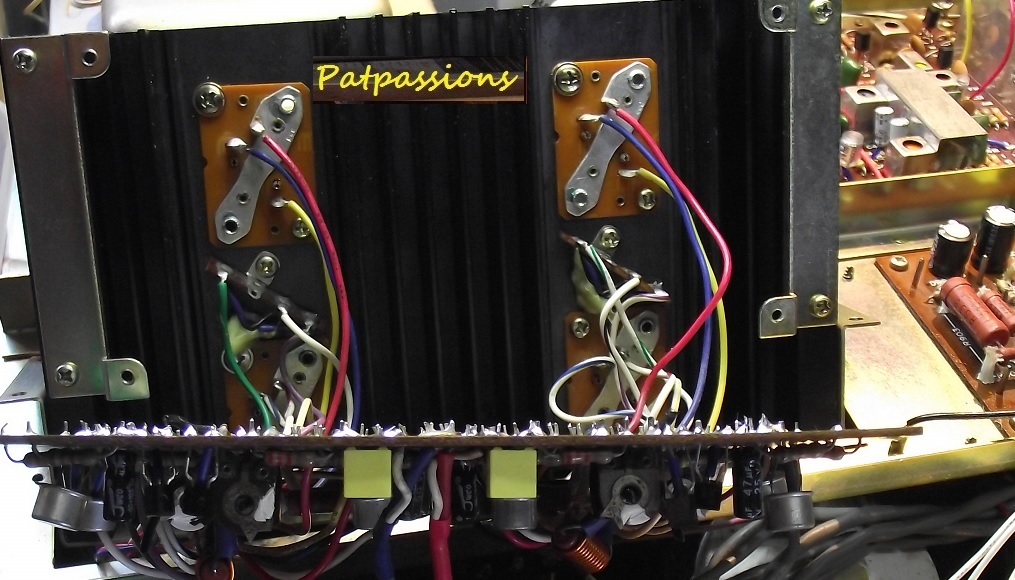

Les transistors de puissance sont remis en place
avec les capteurs de compensations en température .

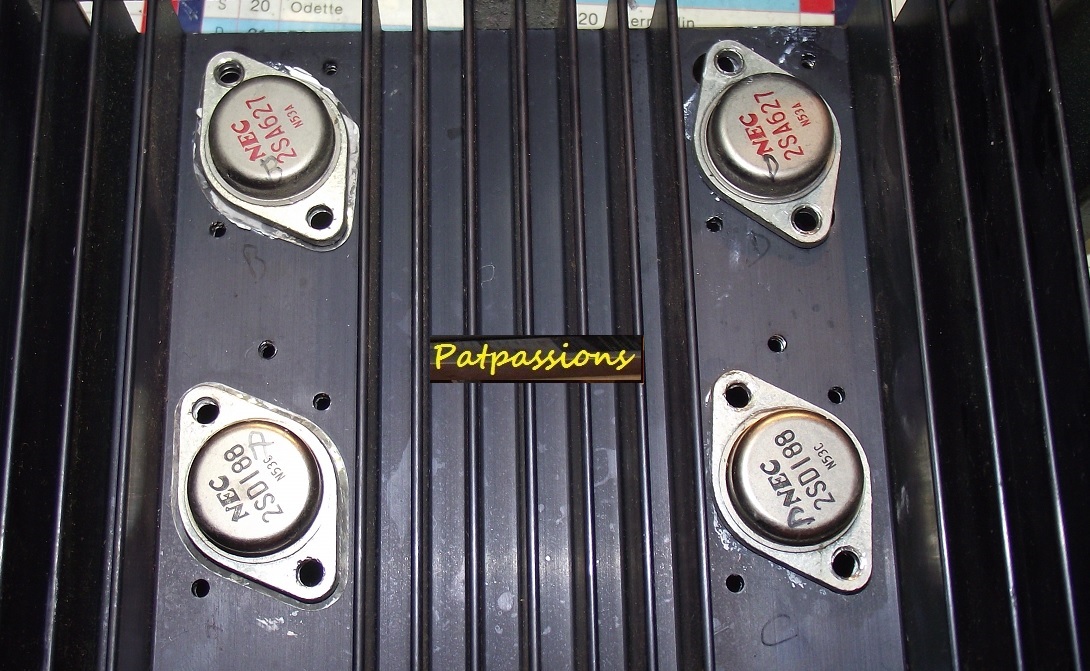

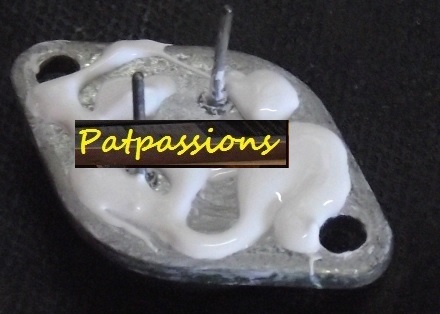

Nouvelle graisse thermique.
Il est trés important de mettre de la graisse thermique
pour assurer un contact optimun
entre le radiateur et l'élèment à refroidir .
Remontage de face avant
et remis en place des boutons en aluminium
aprés traitement par ultrasons .
3 ampoules ont été remplacer car HS,
celui du voyant stéreo en FM et 2 du rétréclairage.

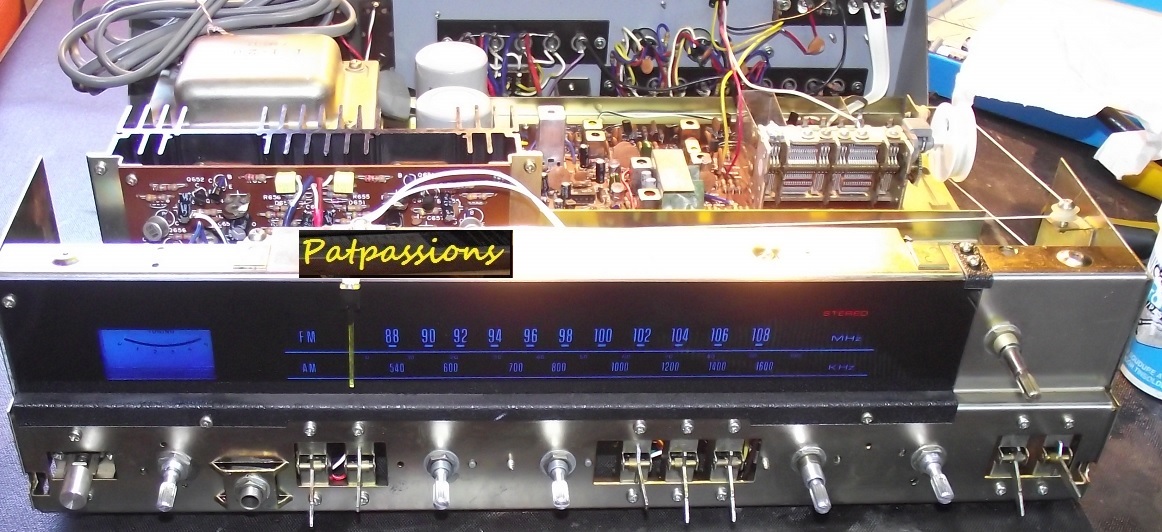

Premiers essais et derniéres vérifications .

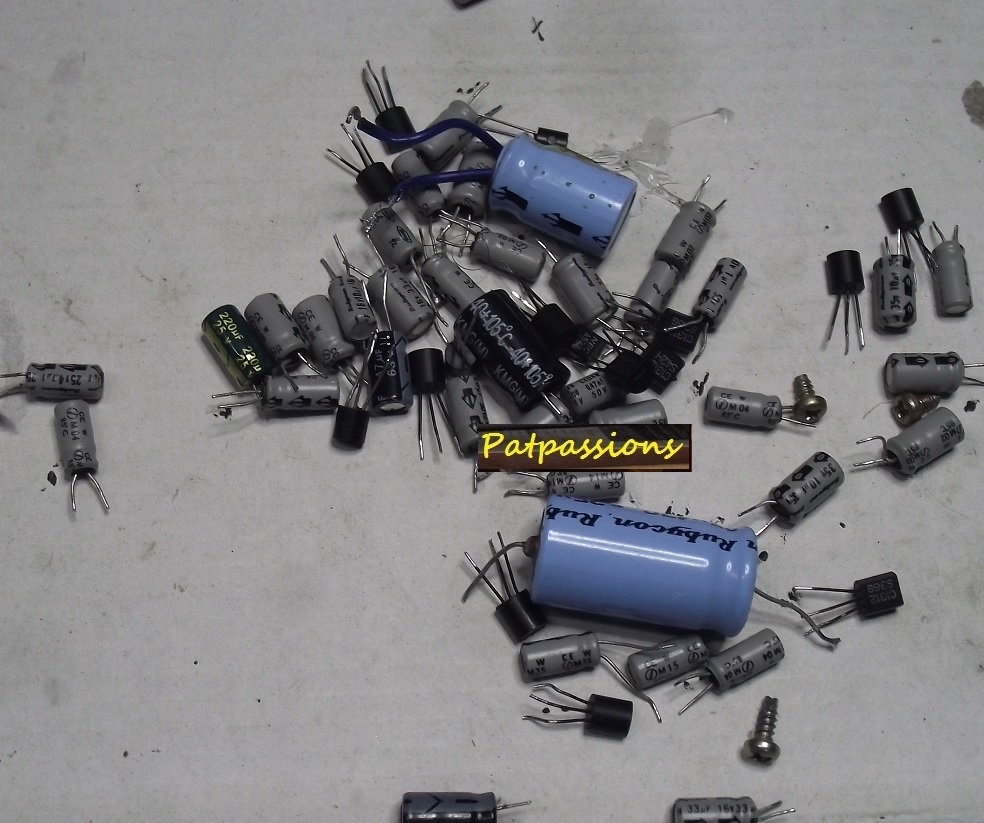

Une partie des composants qui ont été remplacer ...

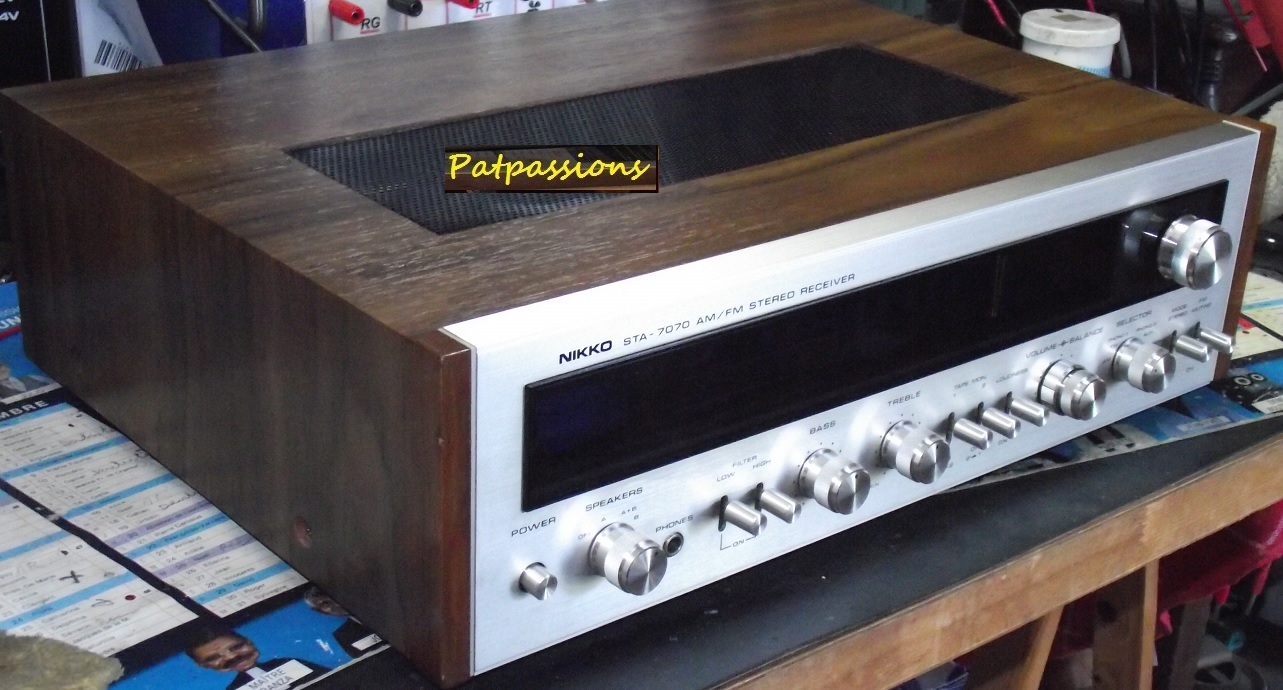

Le coffret a aussi été nettoyer et traiter .

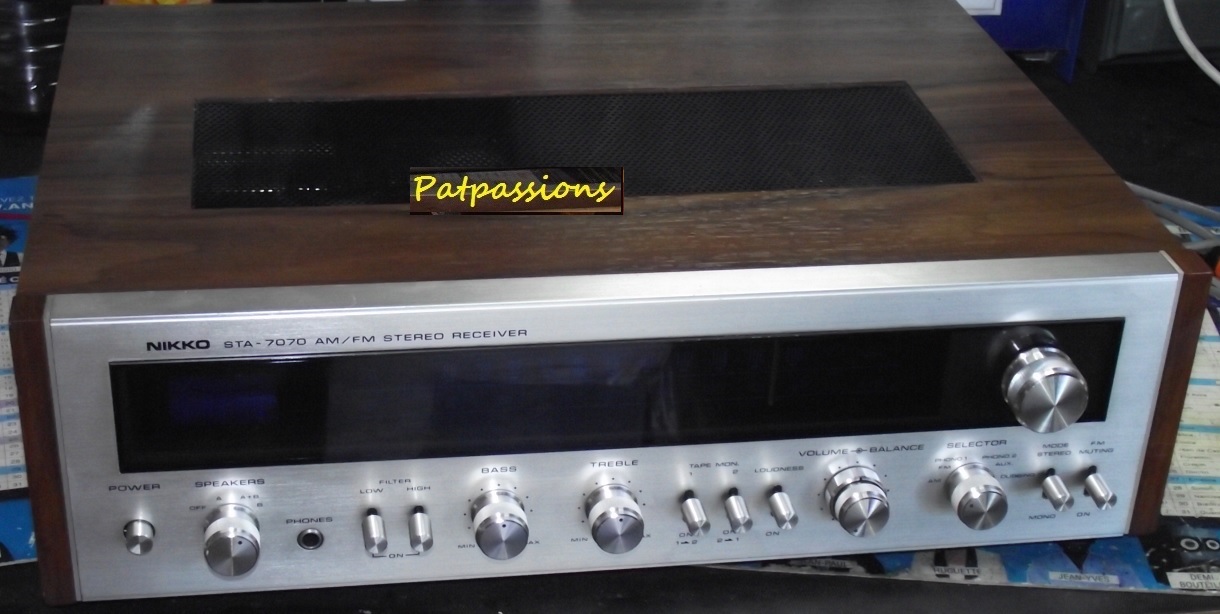

C'est un amplificateur qui ne paye pas de mine ,
on n'est jamais deçus sur ce genre de materiel
que ce soit à l'écoute ou au niveau solidité de l'appareil lui même.
En tout cas il sera plus solide que le materiel numérique moderne... ,
une fois réviser et utiliser normalement , il fonctionnera encore longtemps .
Son seul enemi pour le conserver parfaitement
et le taux d humité présent ici sur certains endroits de l'île .
Quelques mesures qui ont été realiser sur l'amplificateur :

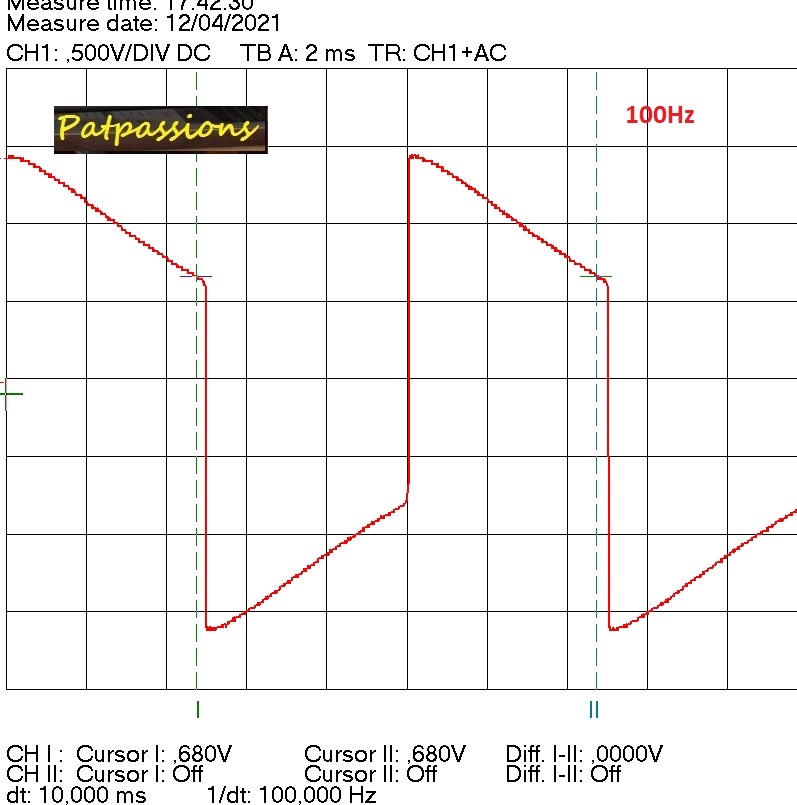

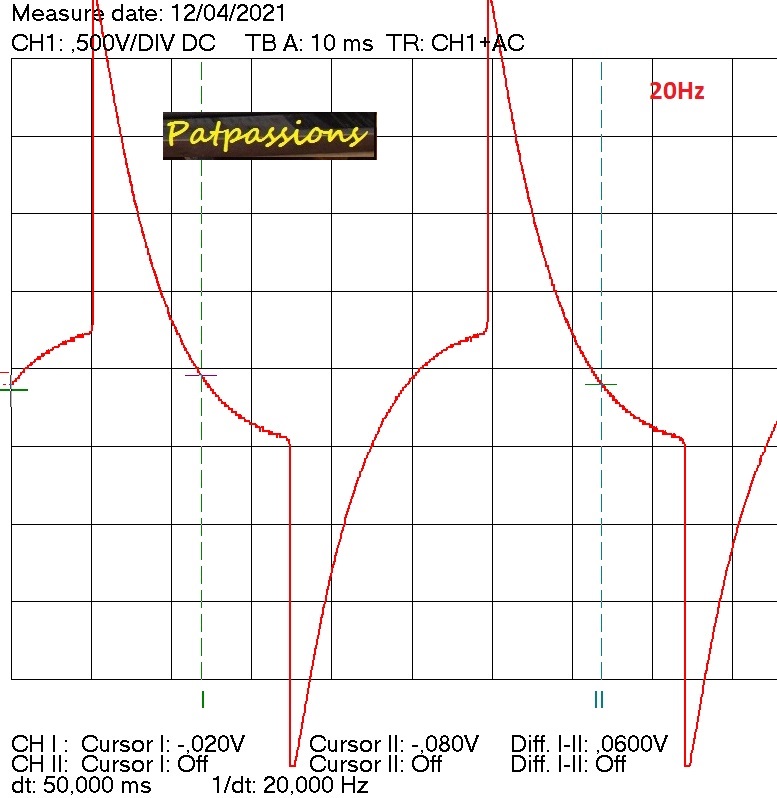

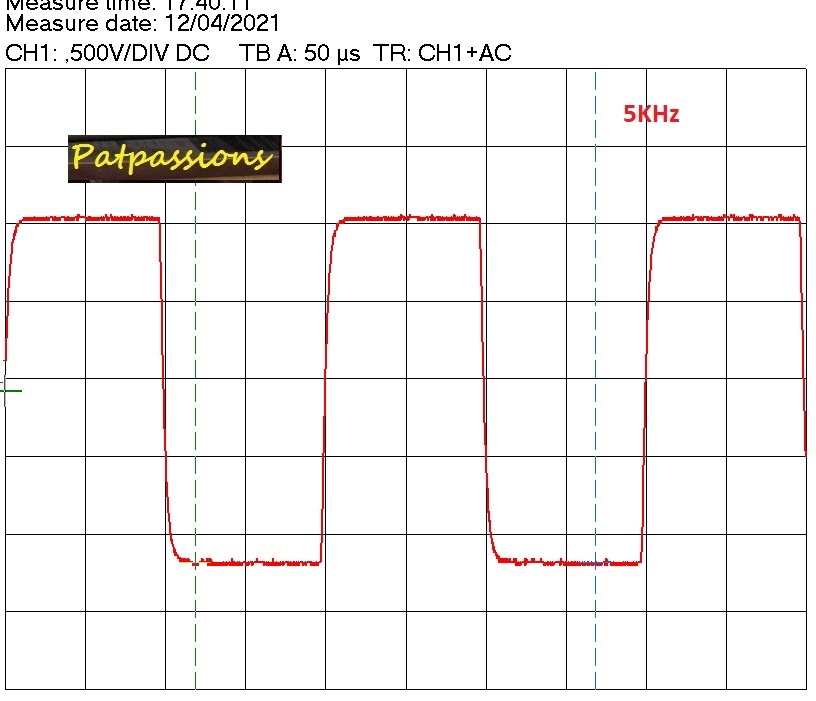

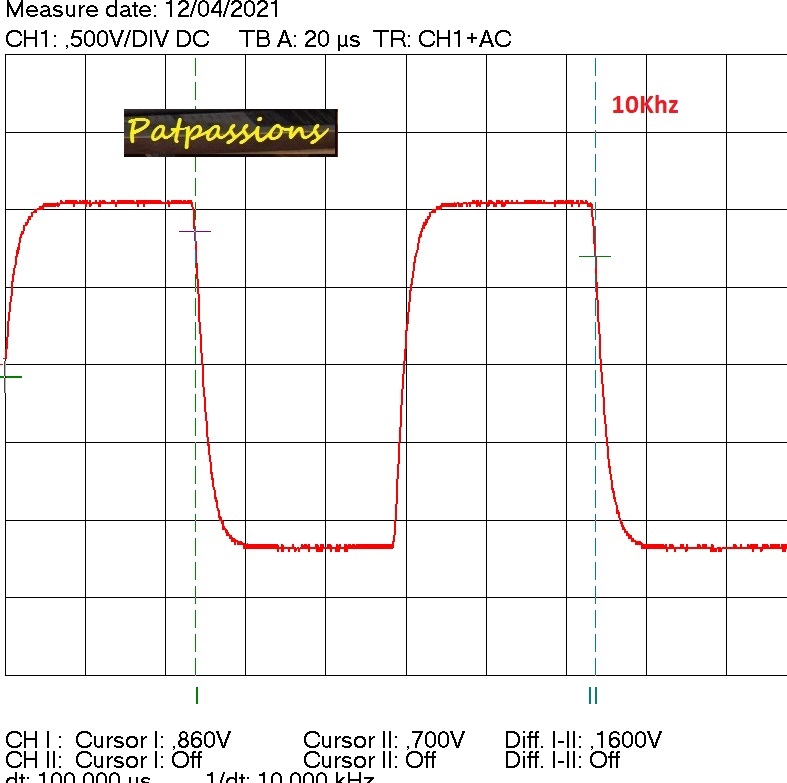

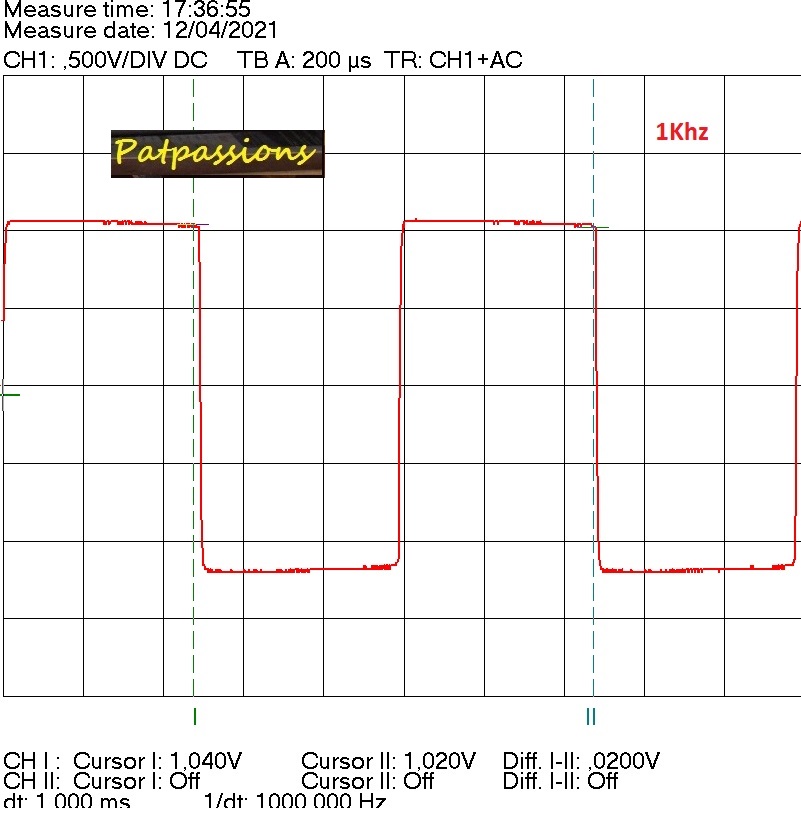

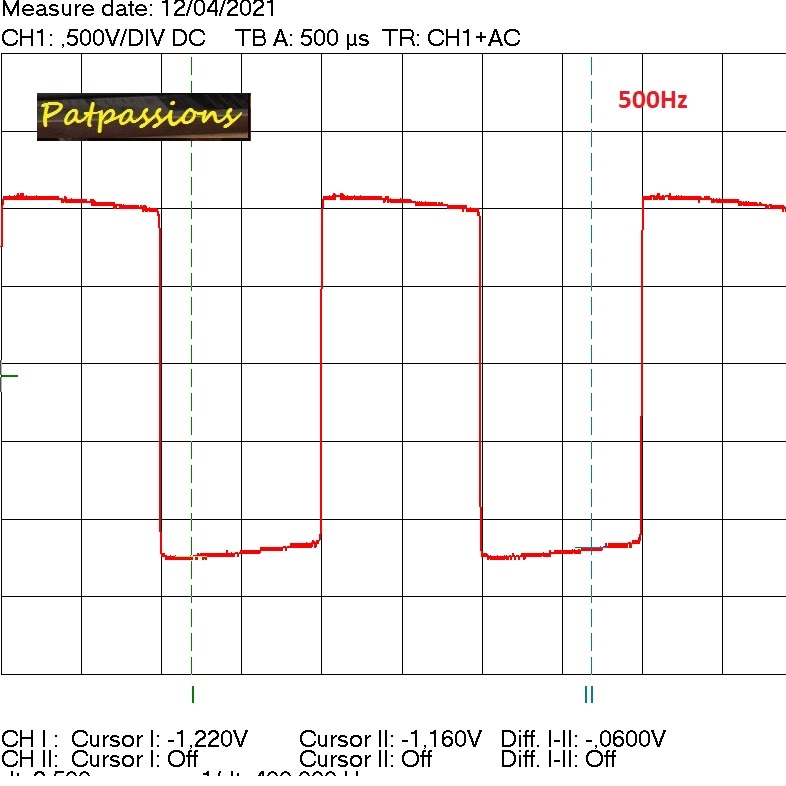

Comportement sur signal carré de 20hZ à 10Khz .
Mesure faites à 5W de puissance sur charge de 8 ohms .

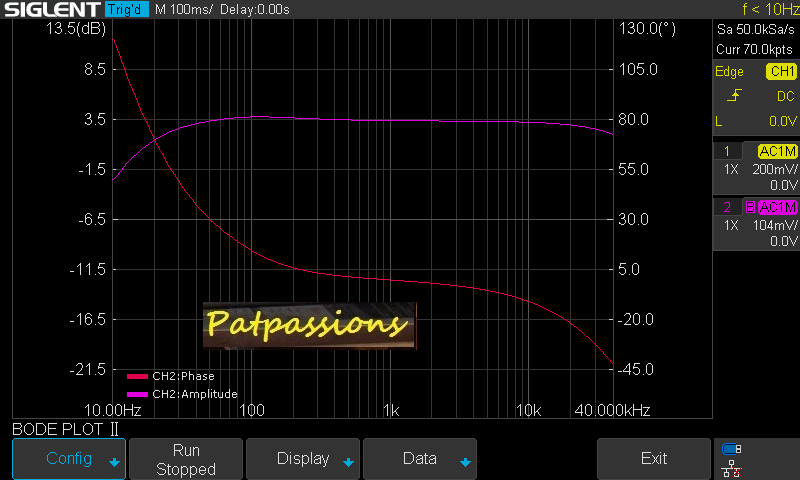

Mesure de la bande passante et de la phase .
14/04/2021
Patrick H.
