Restauration amplificateur tuner Marantz 2245(1971-76)

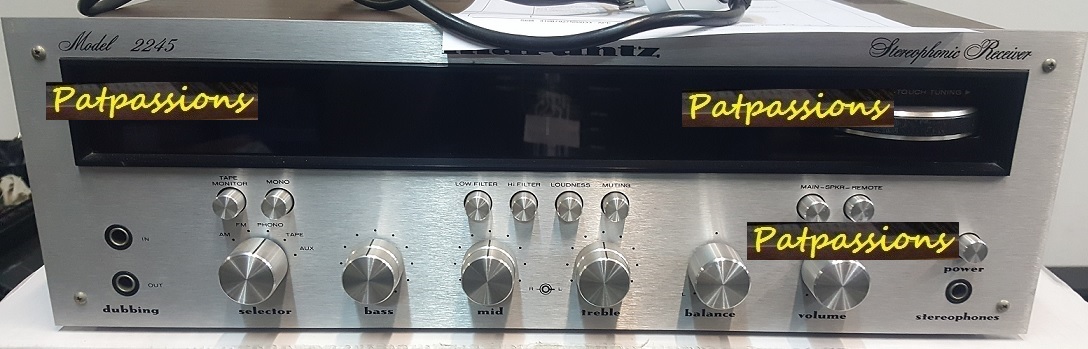

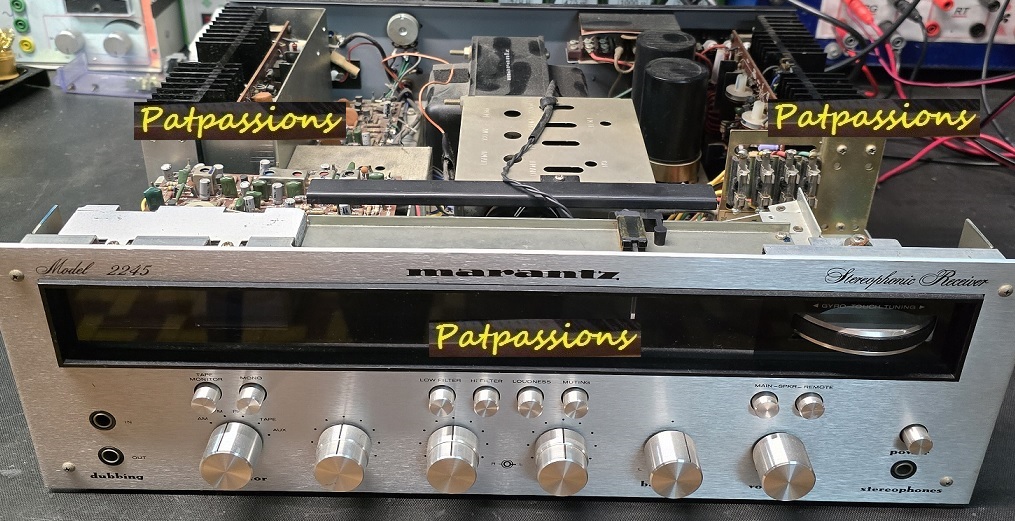

A l'arrivée de l'appareil
Principaux Travaux à effectuer :
*Remplacement des condensateurs .
*Démontage complet châssis , dépose face avant , arrière et cartes électroniques .
*Dépose et dé-soudage des connecteurs , boutons interrupteurs et potentiomètres pour traitement par ultrasons .
*Lubrifications des connecteurs , boutons interrupteurs et potentiomètres .
*Transistor petit signaux a remplacé sur toutes les cartes .
*Bias et réglage DC à refaire sur cartes AMP .

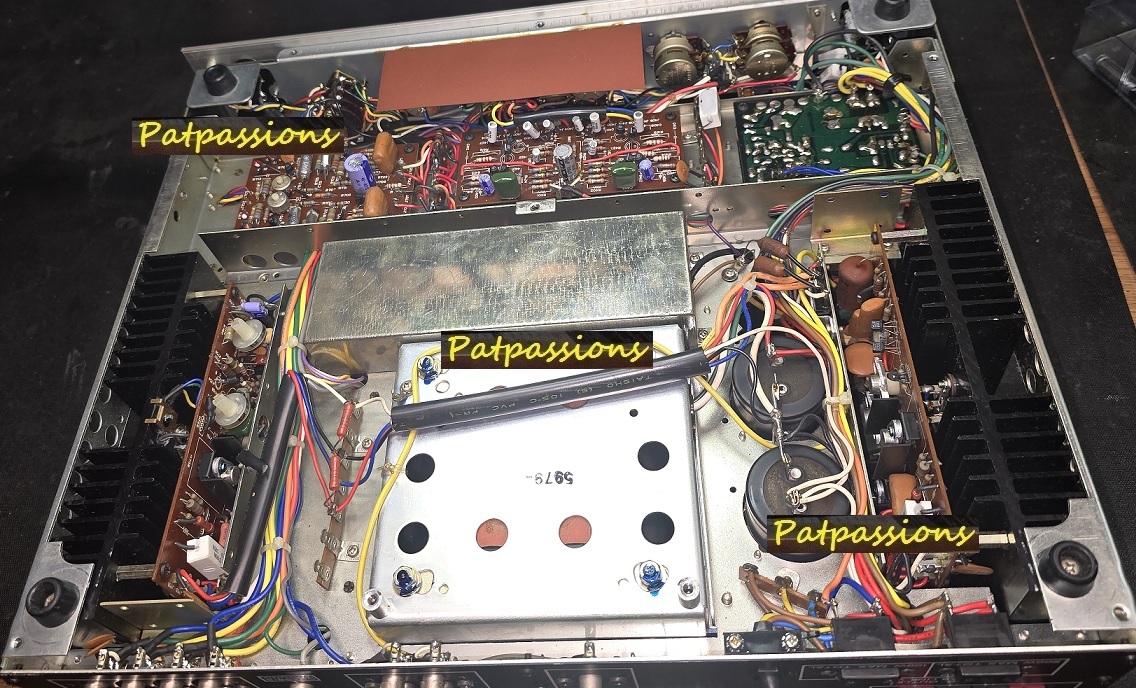

Un appareil qui est dans un exellent état général .
Au niveau accessibilité ce n'est pas une partie de plaisir ...
Un peu déroutant au début...

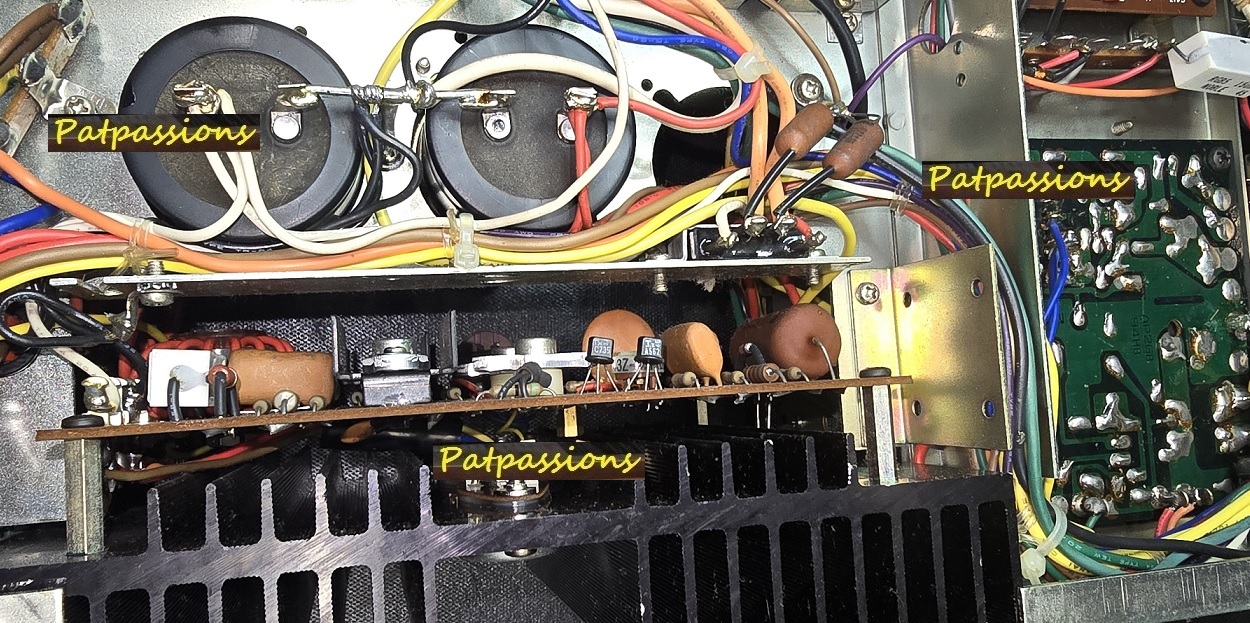

Les blocs de puissances
ont été déposer tant bien que mal !

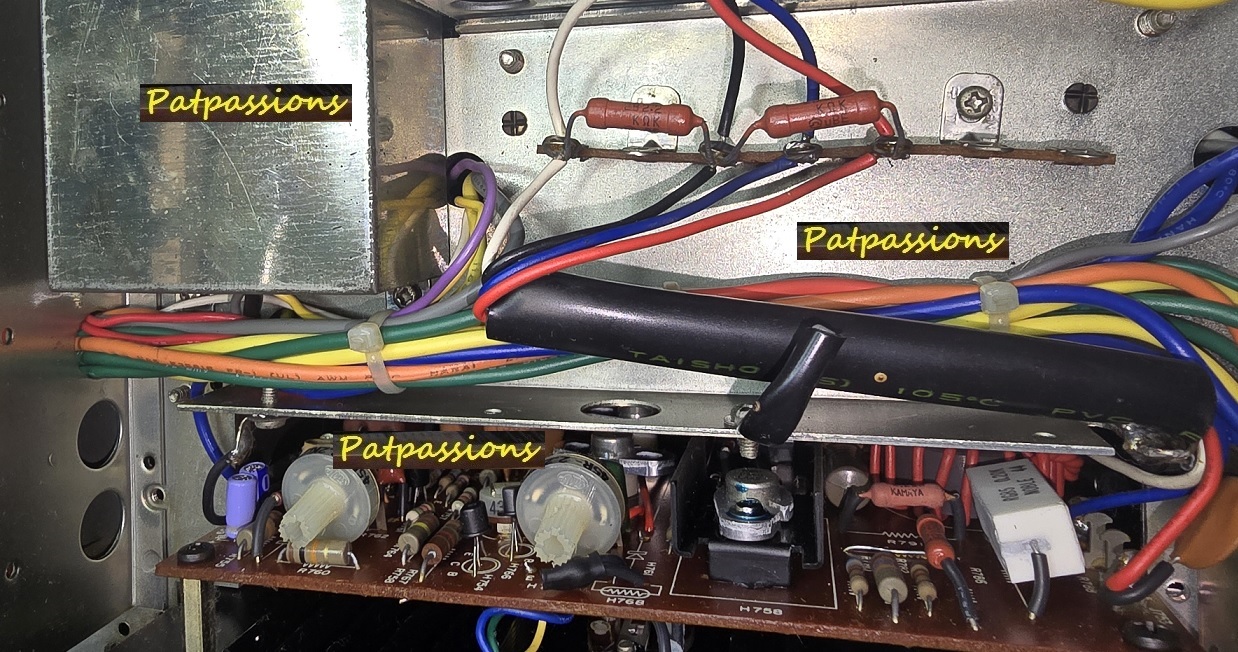

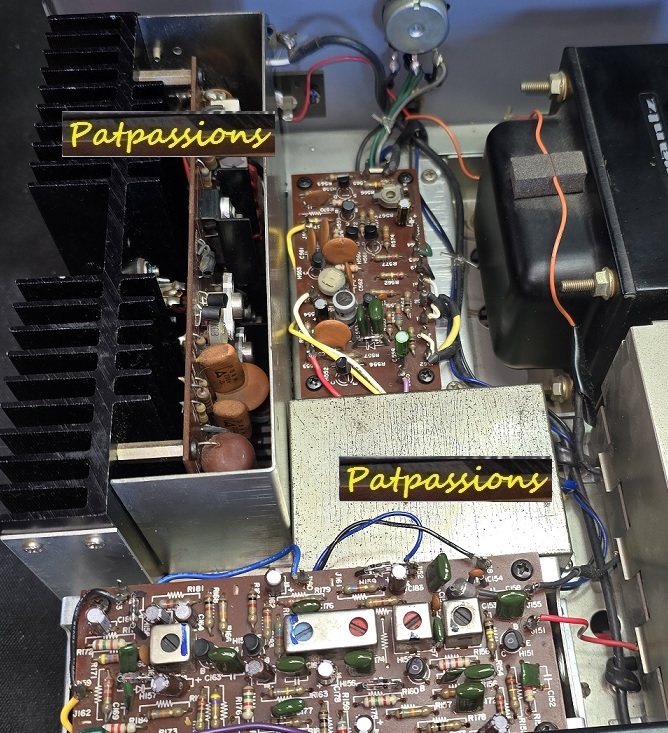

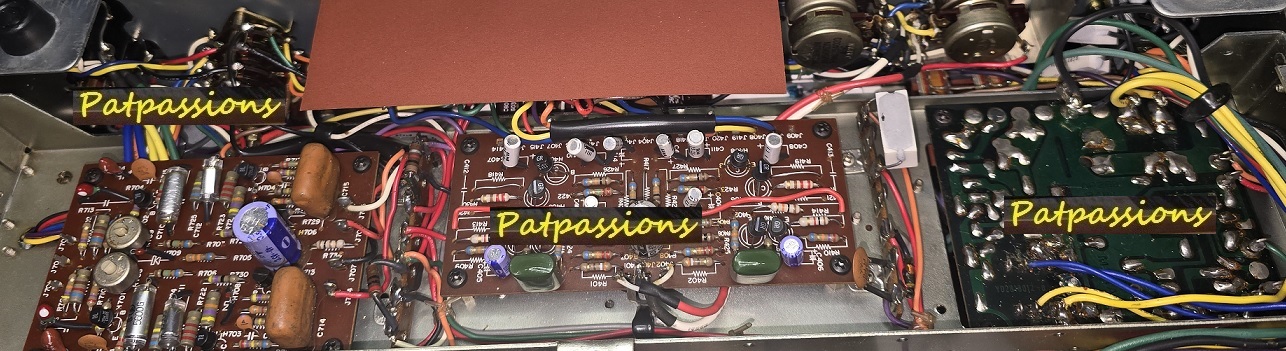

Les cartes preamplis sont malgré tout
assez accessible avec un peu de souplesse .
Les condensateurs de filtrage ont été vérifier ,
il ne sera pas nécessaire de les changer .

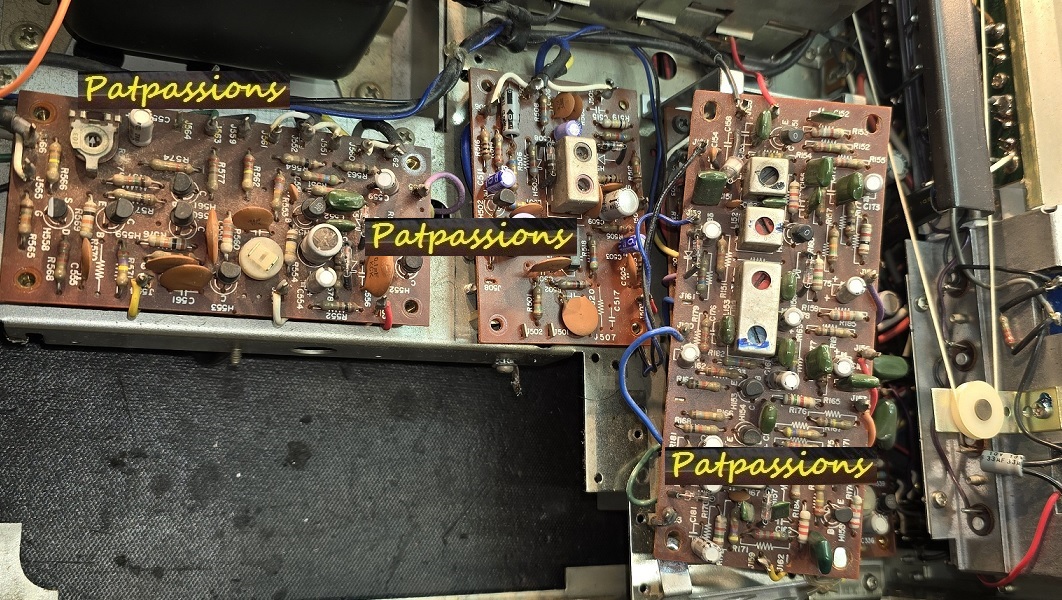

On commence par le tuner AM , le décodeur stéreo FM ,
le détecteur FM ,
l'amplificateur de fréquence intermédiaire FM
et le controle de muting .

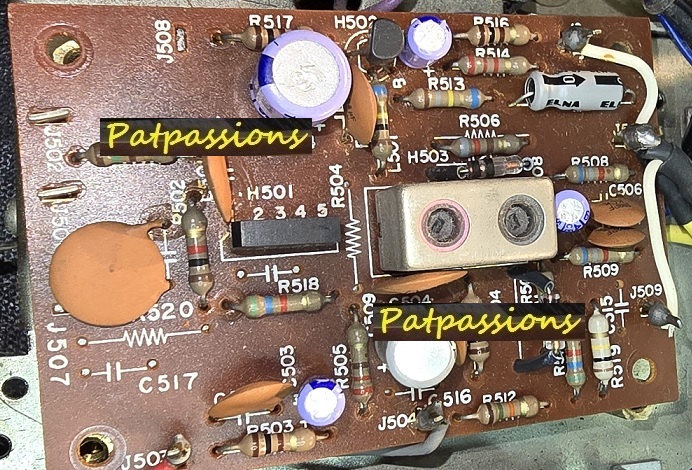

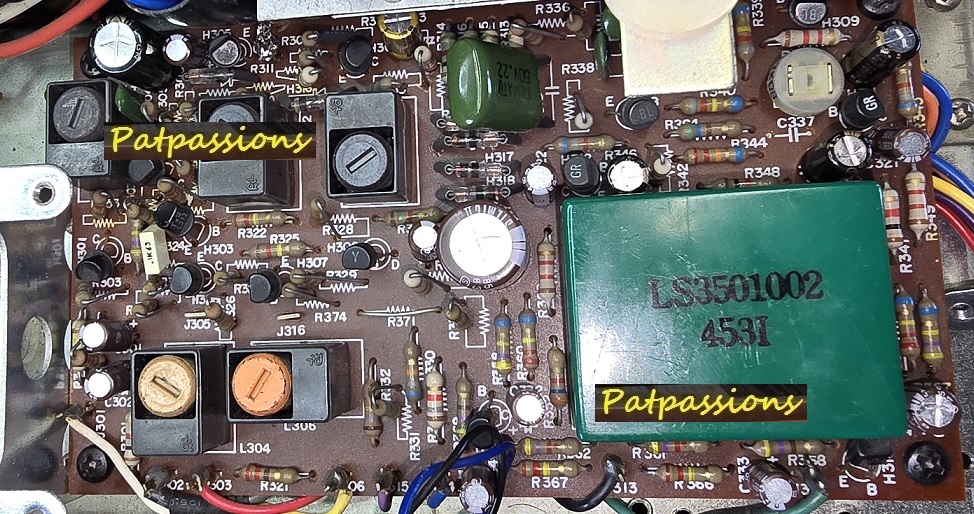

Tuner AM .

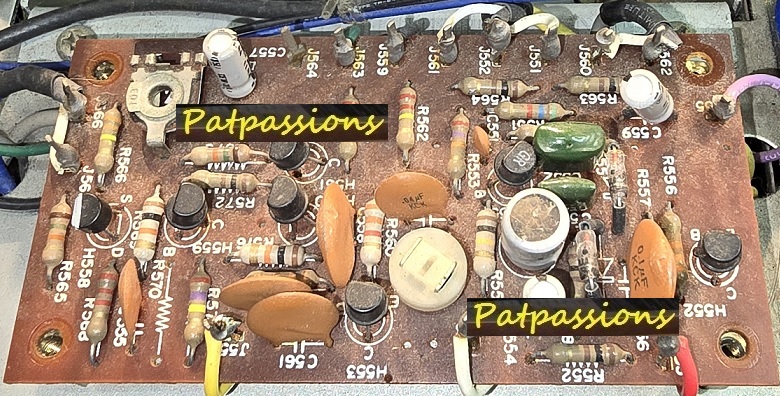

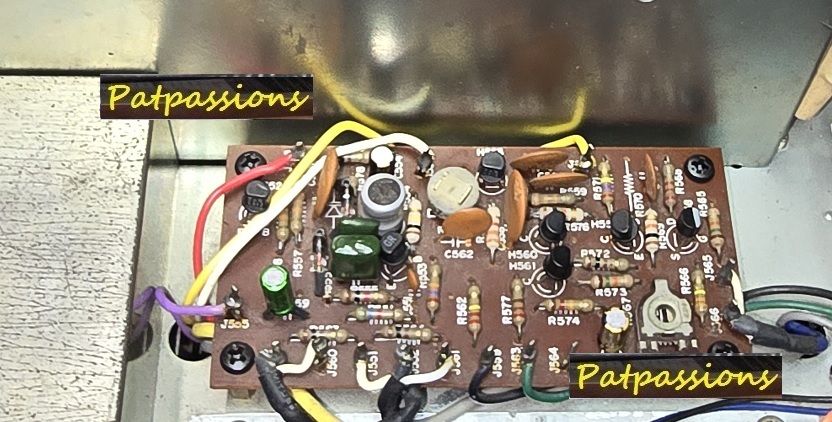

Amplificateur de controle du muting .

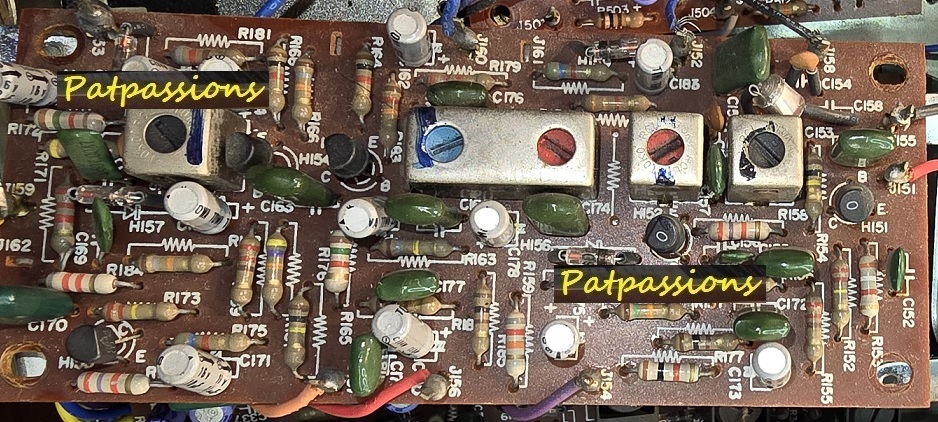

Le détecteur FM .
Le décodeur stéreo.
Le control de muting .

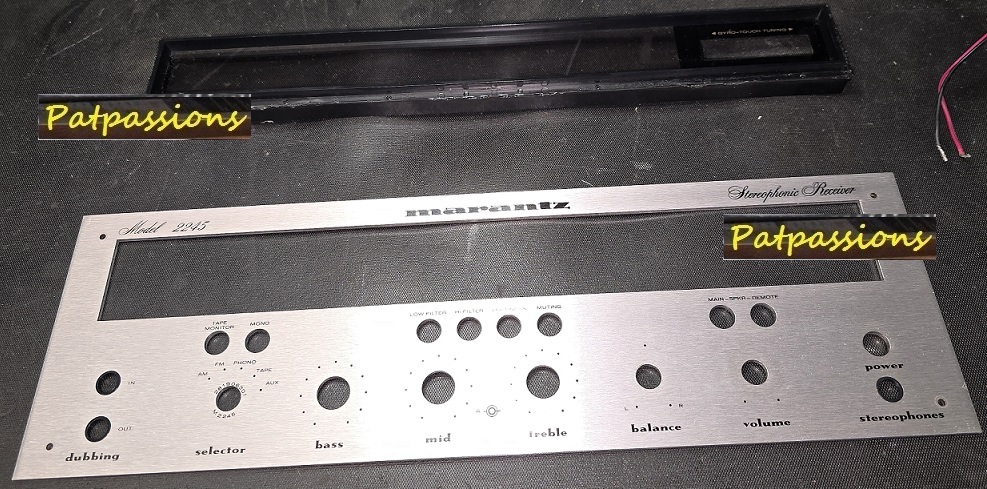

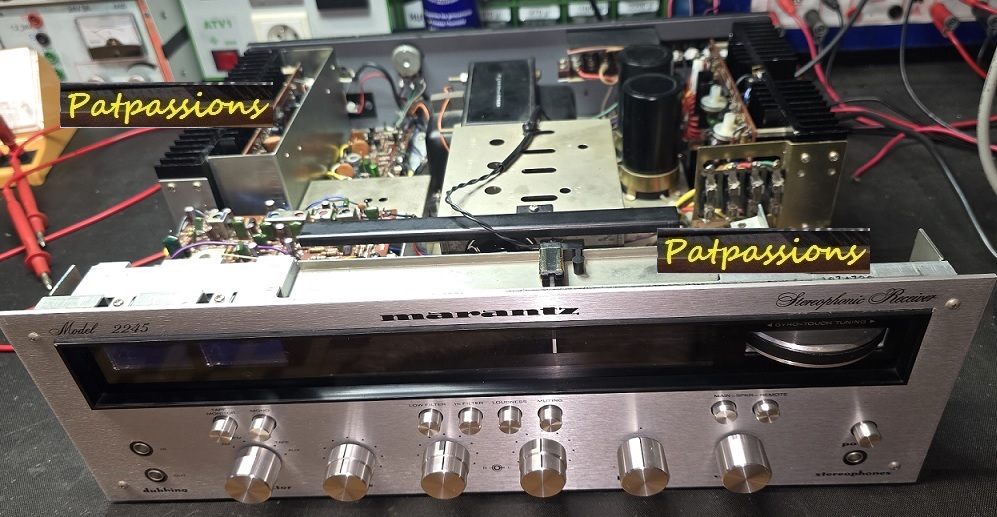

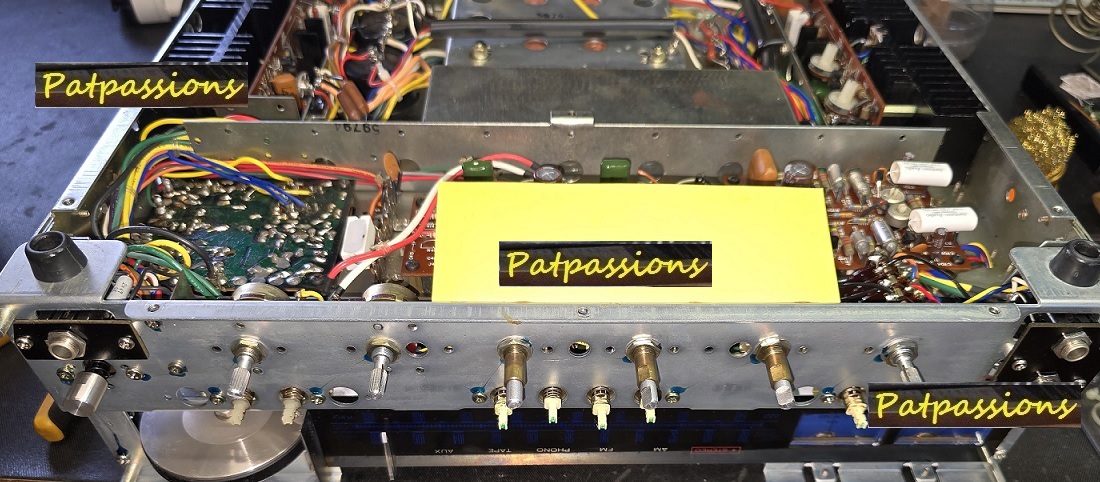

La face avant a été déposer .

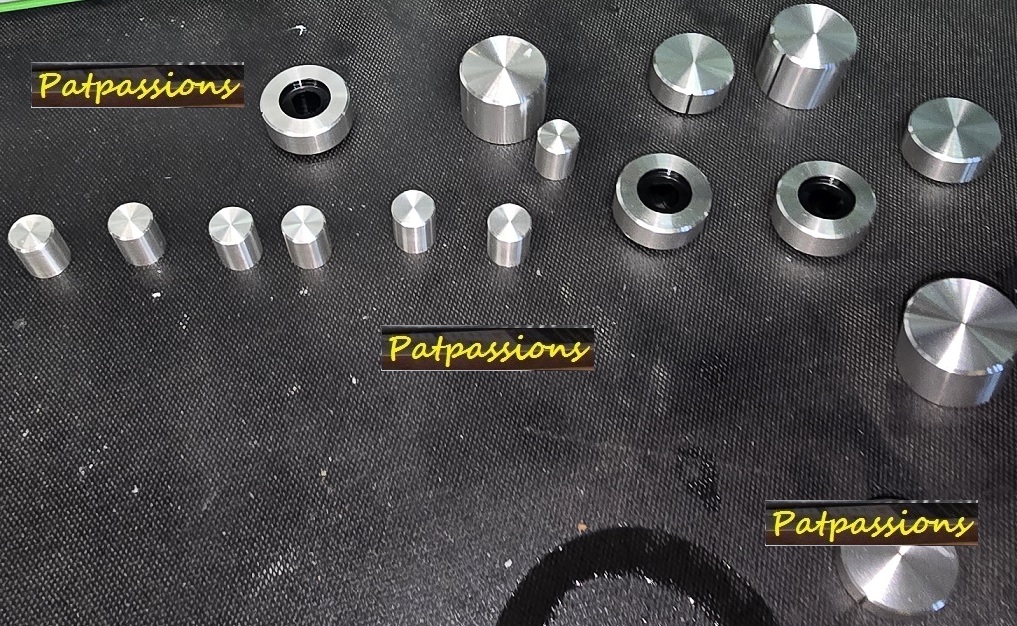

Les boutons auront droit à
un petit passage aux ultrasons .
Les potentiometres et autres commutateurs seront démontés
, traiter puis lubrifier .

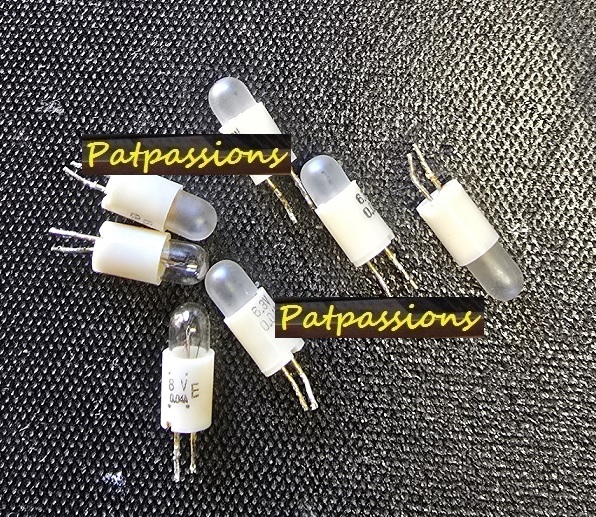

Les ampoules de cadran ont été remplacer .

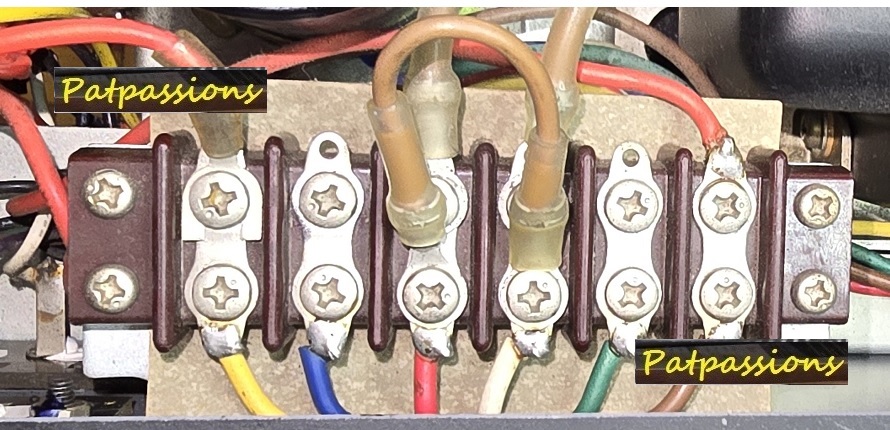

Passage en 240V.

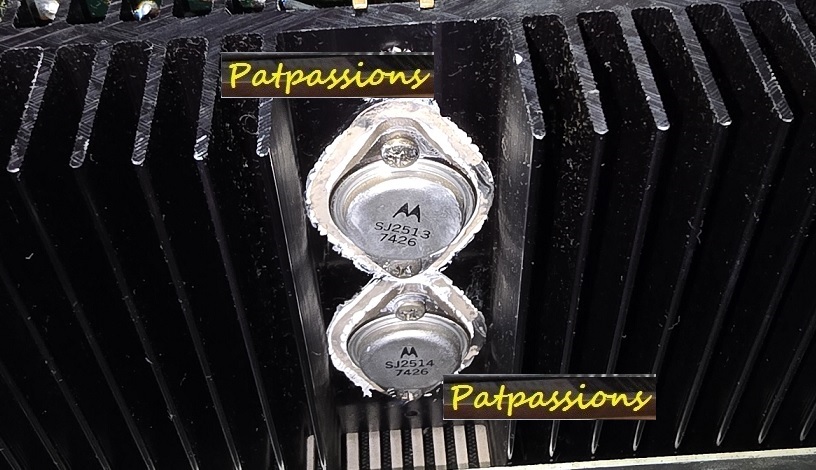

Les isolants thermiques ont été vérifier
et la graisse thermique a été remplacer .

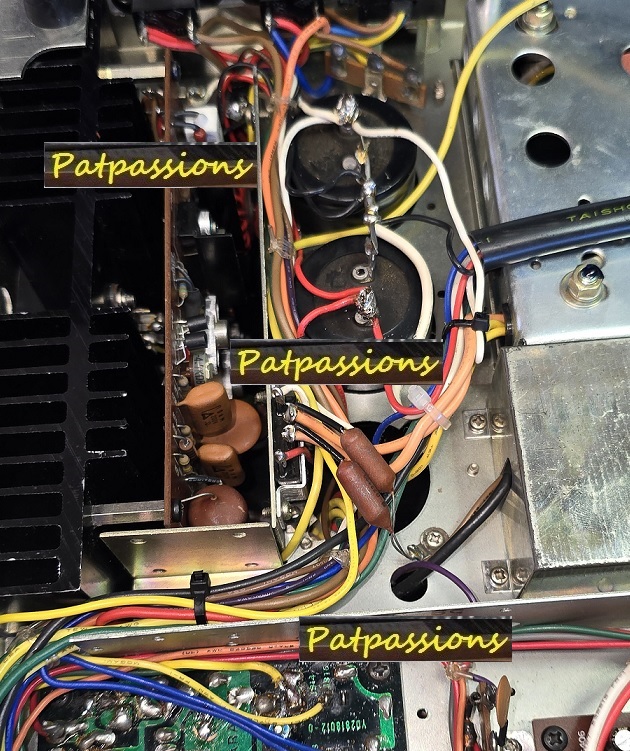

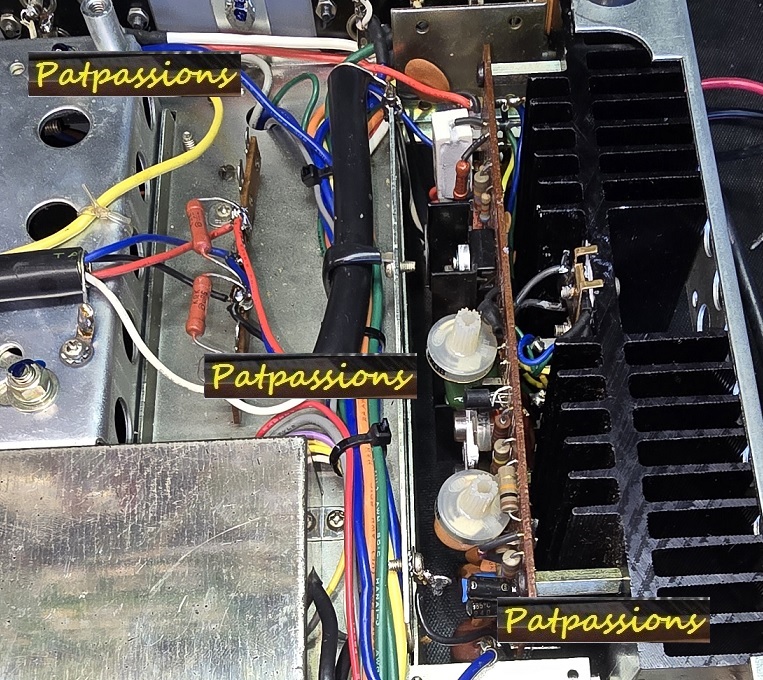

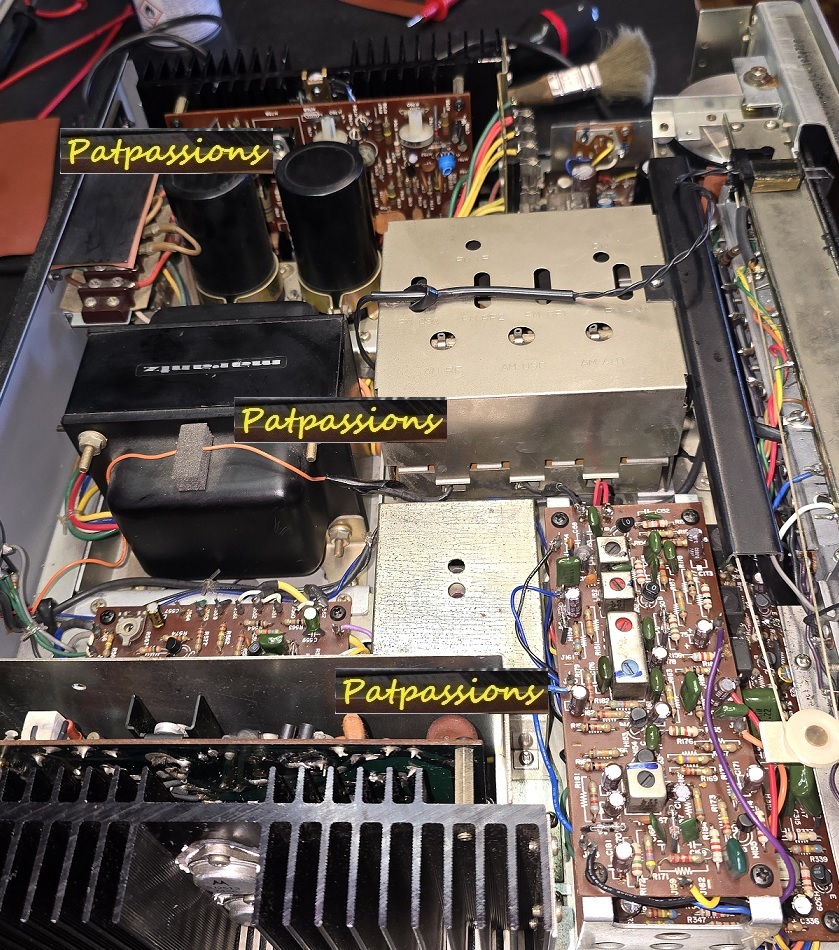

Remis en place des blocs de puissance
et cablage de celui ci .
Par la suite les Bias et le courant DC
seront vérifiés et ajuster si nécessaire .
Suite à la dépose de l'aiguille ,

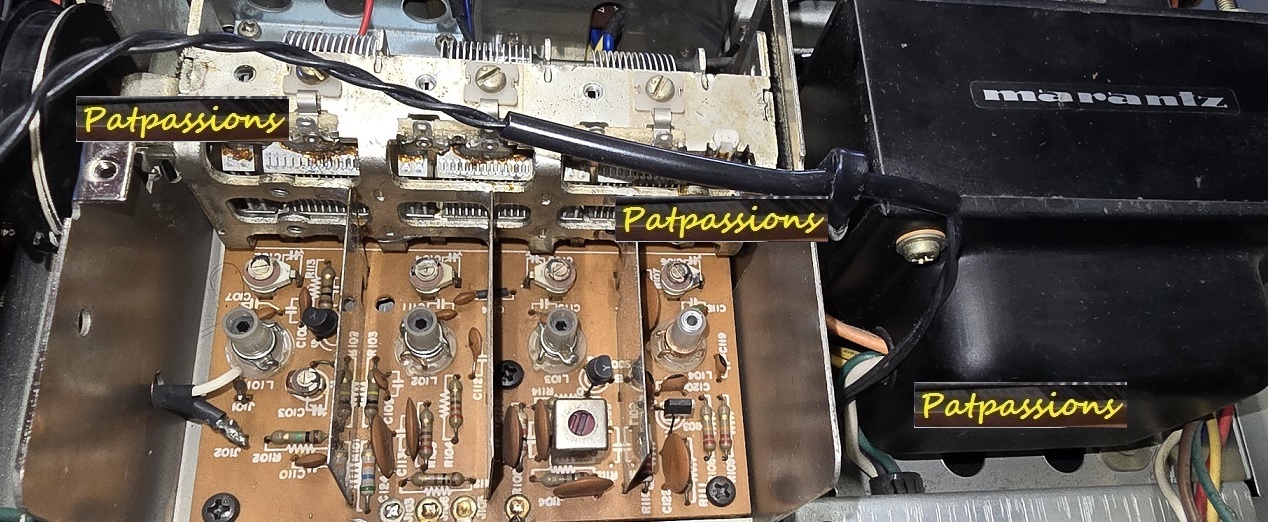

il a fallu procéder a l'alignement de la section tuner .

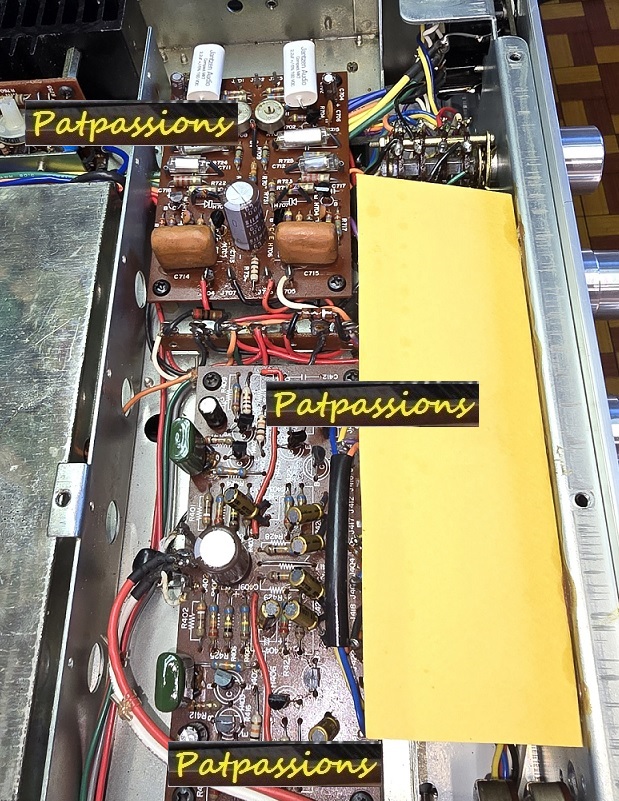

Reconditionnement de la section preampli et préampli phono .

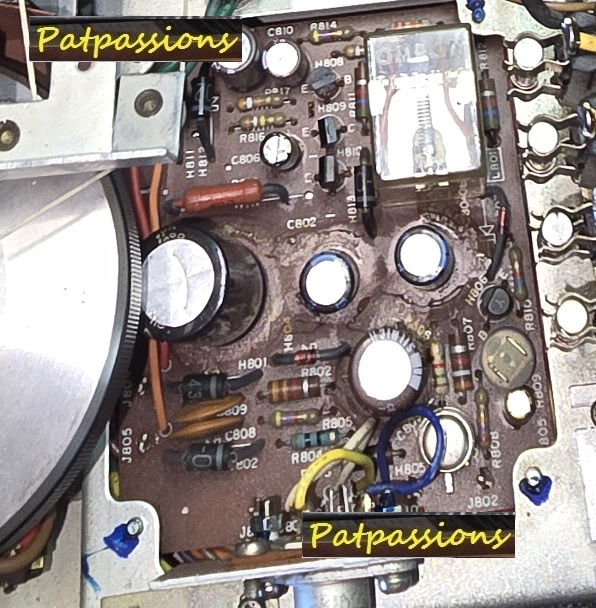

Au tour de la section régulateur .
Les cartes sont recablées au fur et à mesure .
Les blindages sont remis en place .

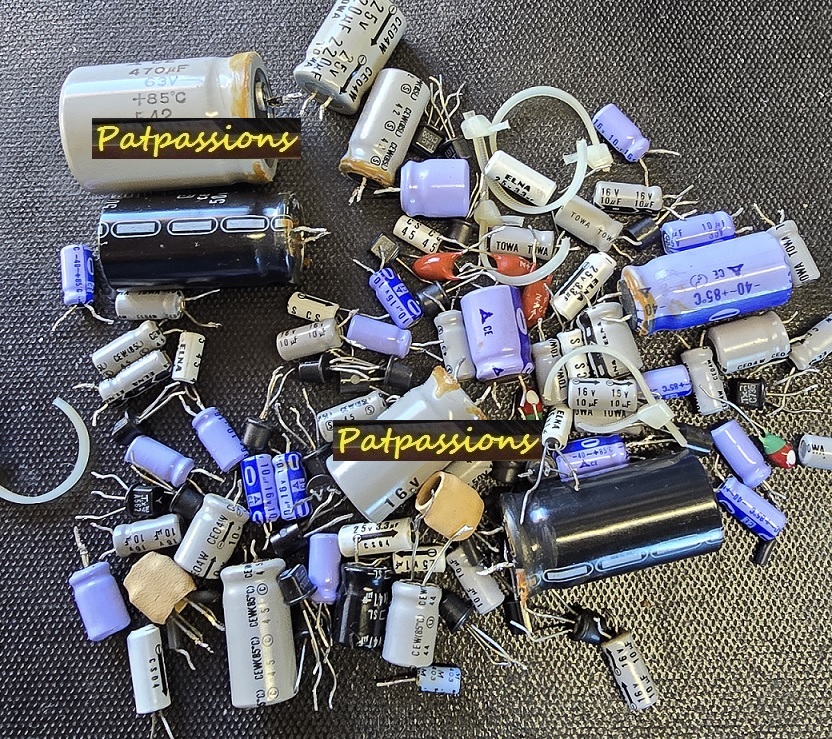

Une partie des composants
qui ont été remplacer .

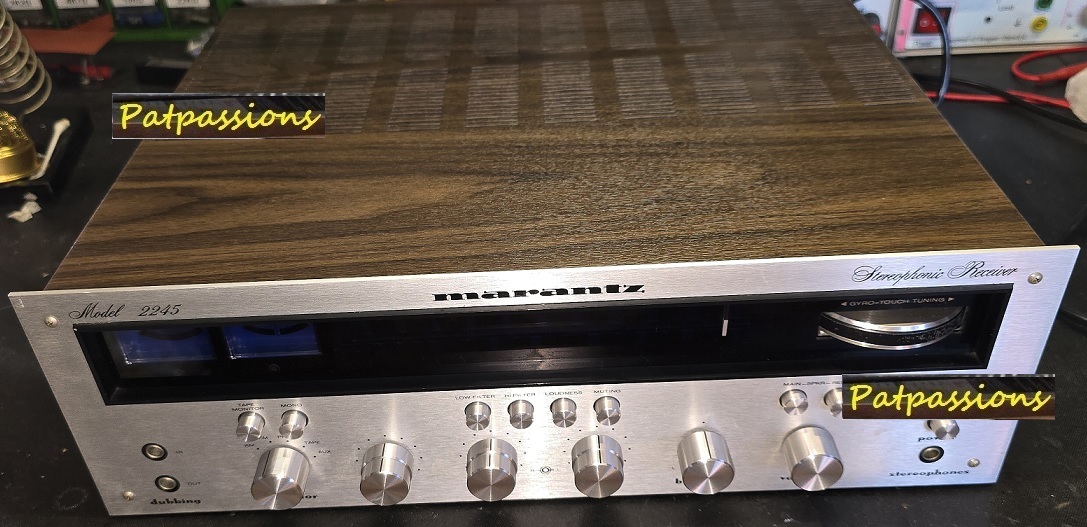

Un bel appareil , un son qui flatte l'oreille mais au niveau maintenance
ce n'est pas une partie de plaisir .
La cote de ces appareil commence à vraiment monter ...
Quelques mesures sur le comportement global de l'amplificateur.
La puissance efficace mesurer est de 112.5W sous 8 ohms ,
avant écrêtage.
Le constructeur donne une puissance moyenne de 45W
sans autres précisions sur les conditions de mesures.

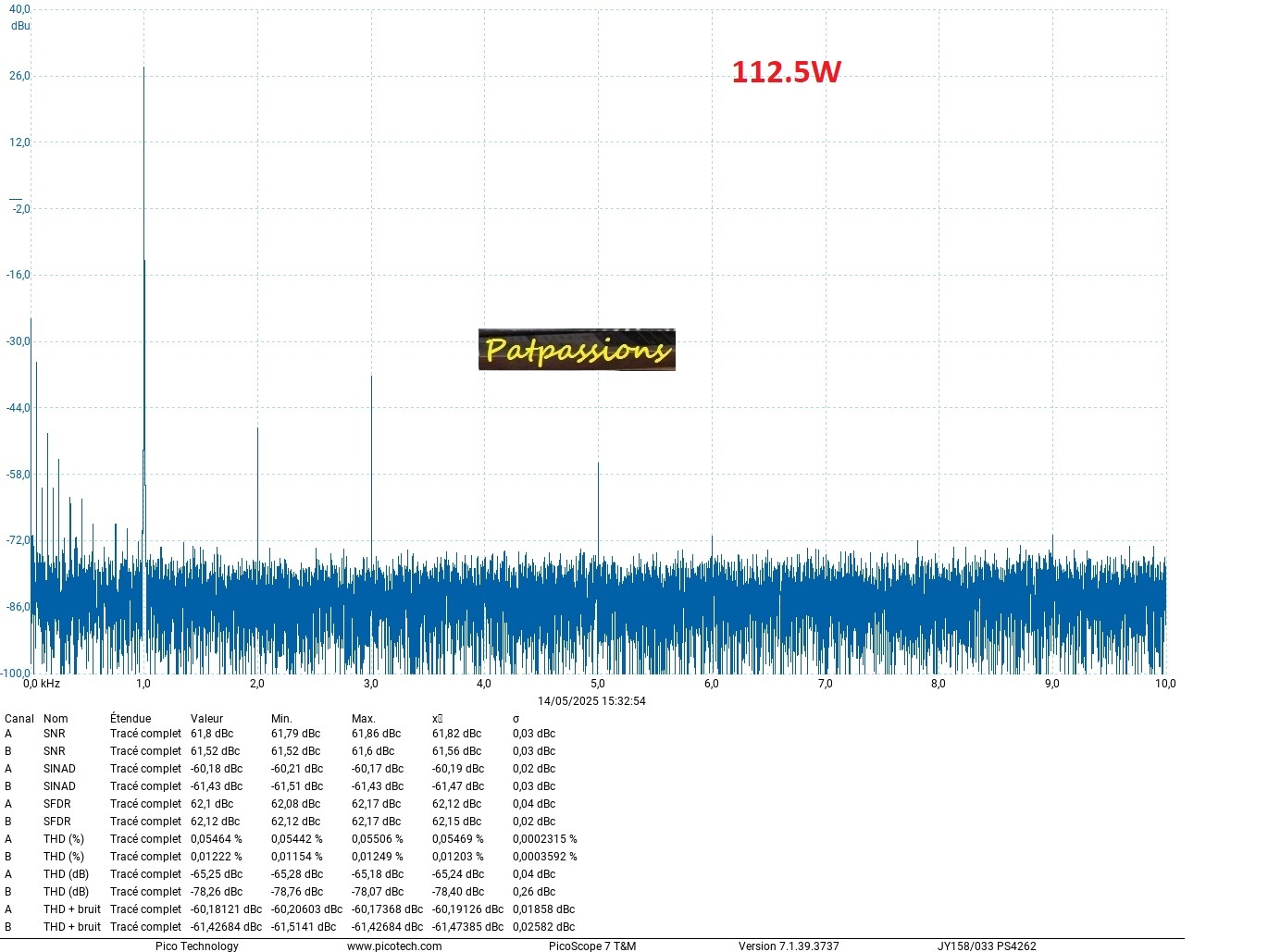

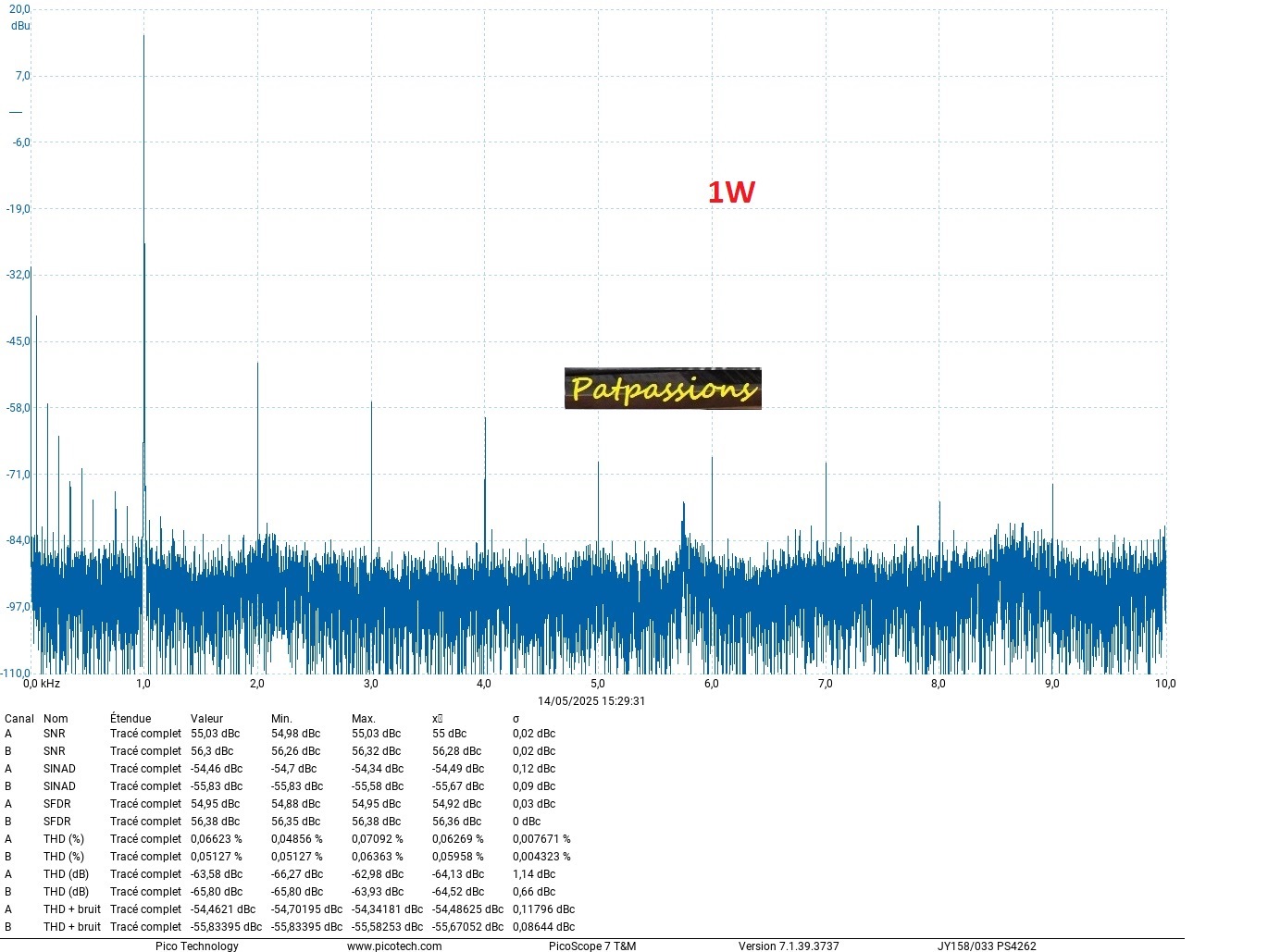

Mesure de la distortion pour différentes puissances sous 8 ohms :

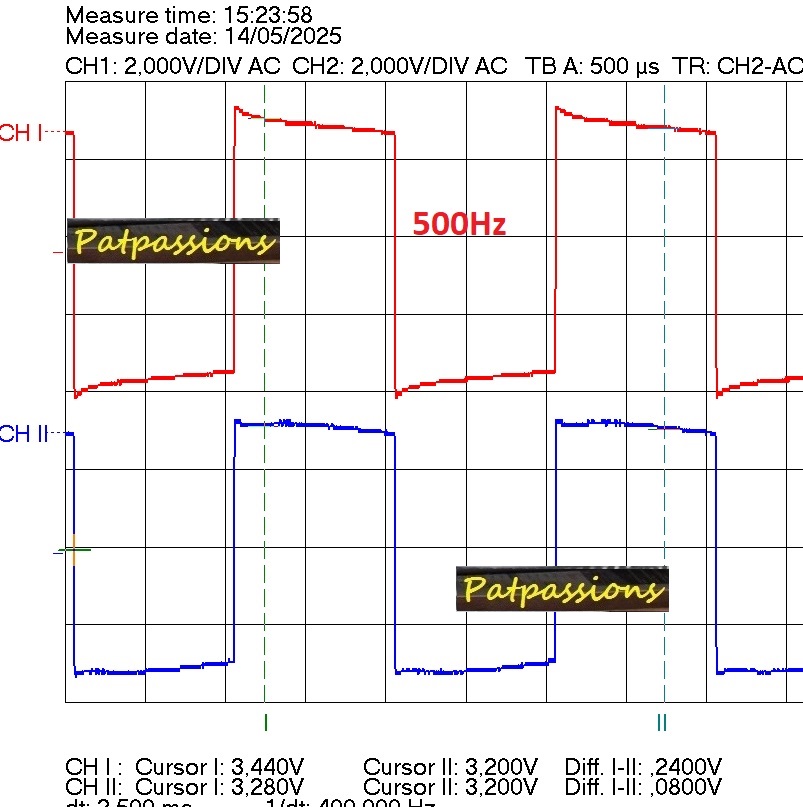

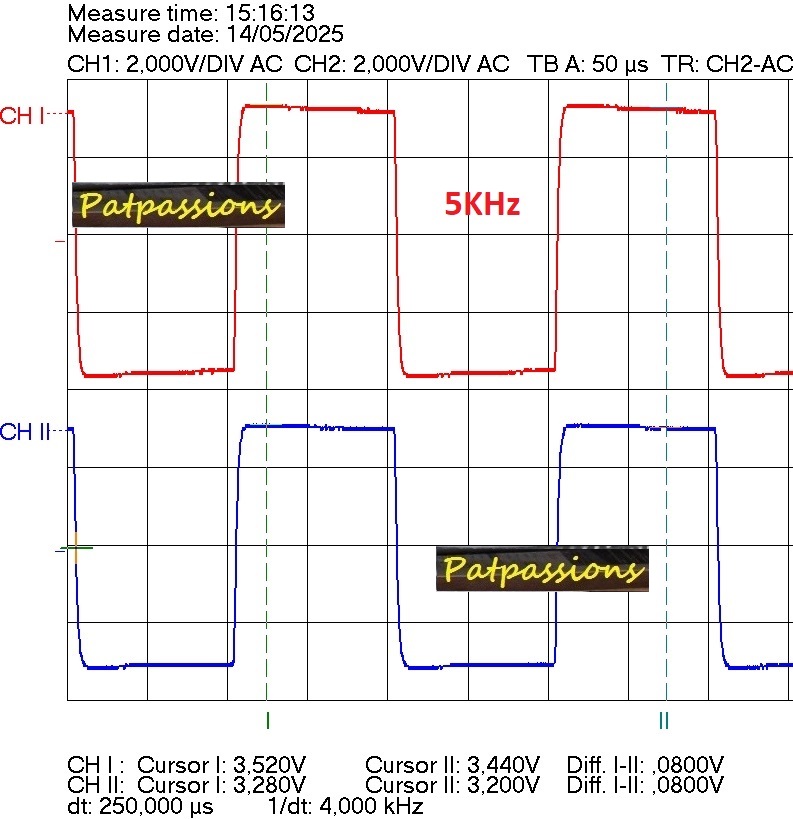

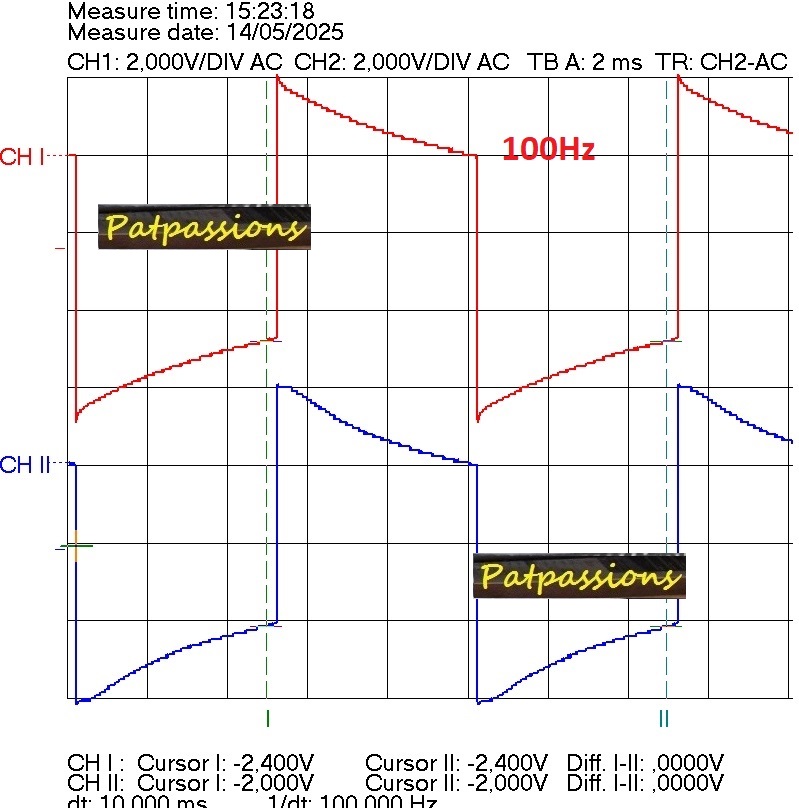

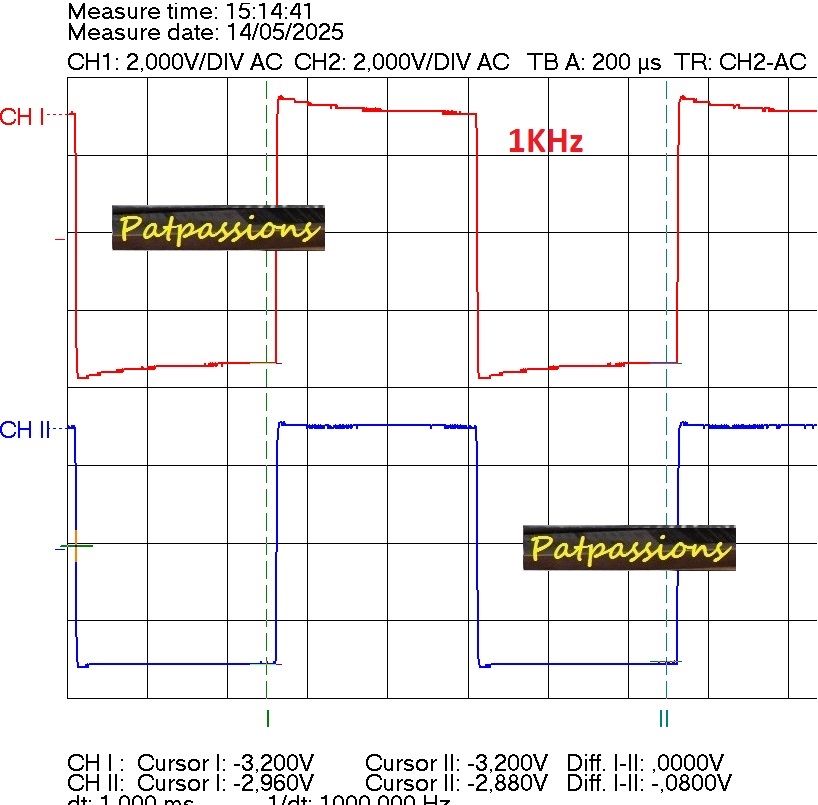

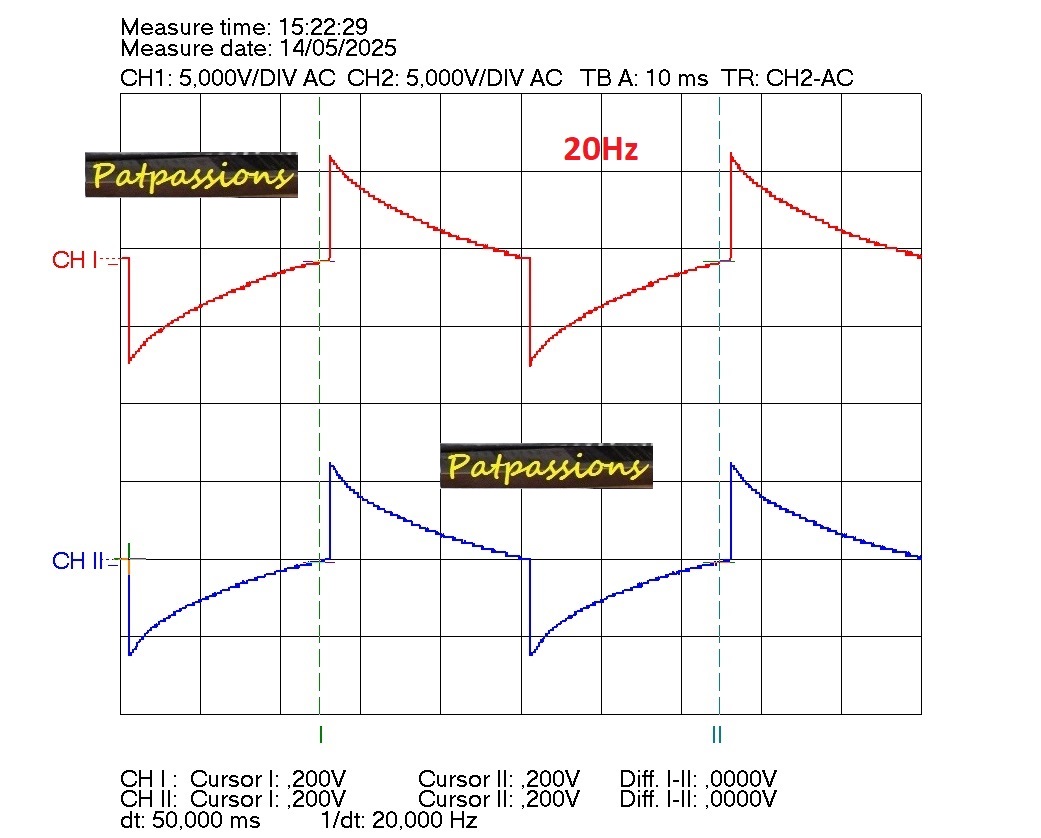

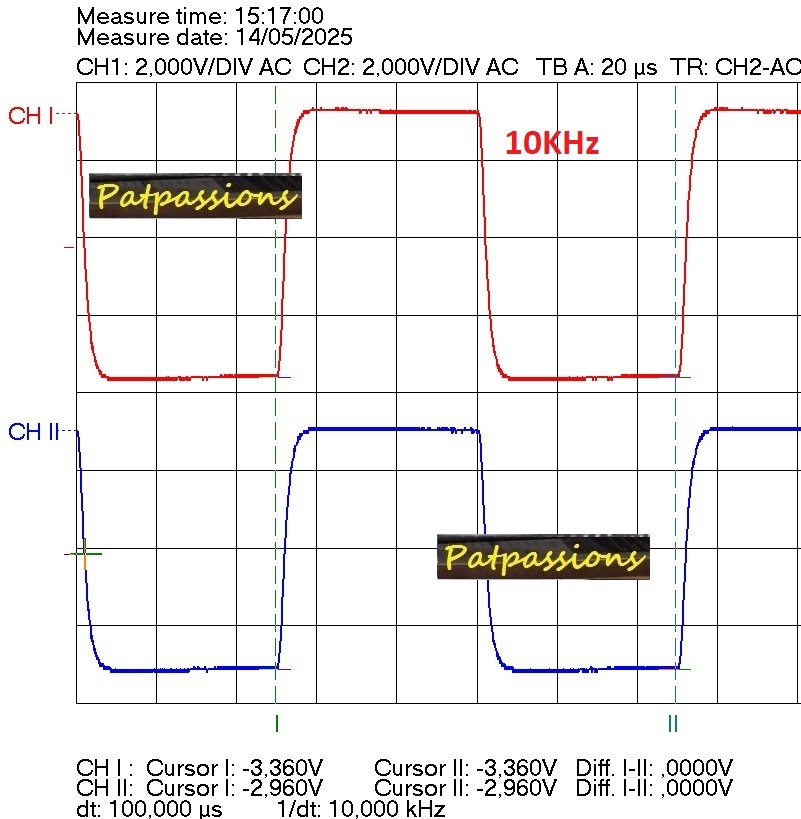

Comportement sur signal Carré pour différentes
fréquences à la puissance de 1Weff sous 8 ohms :

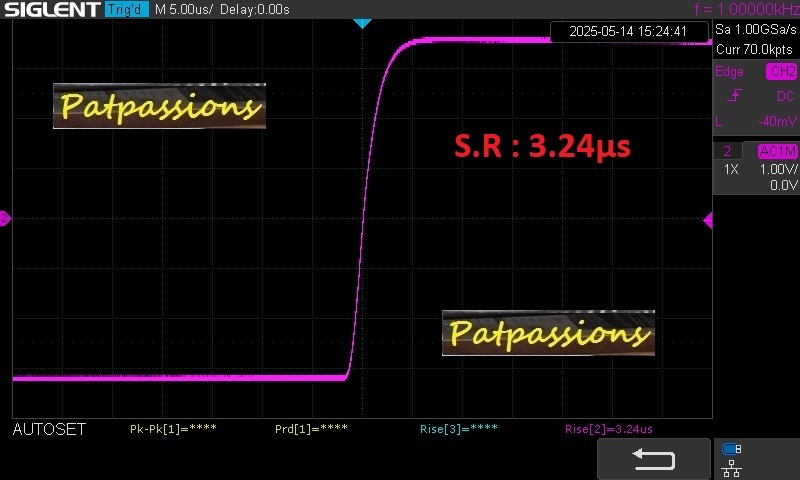

Mesure du temps de montée sur un signal de 1KHz
sous une charge de 8 ohms.

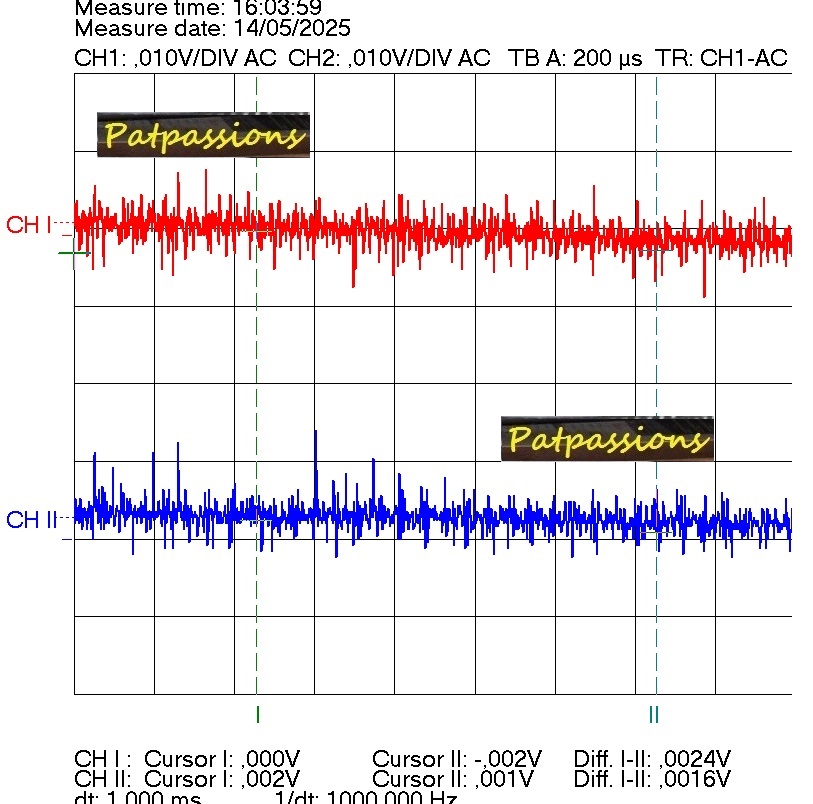

Mesure du bruit Volume à 0, les filtres sont désactivées.

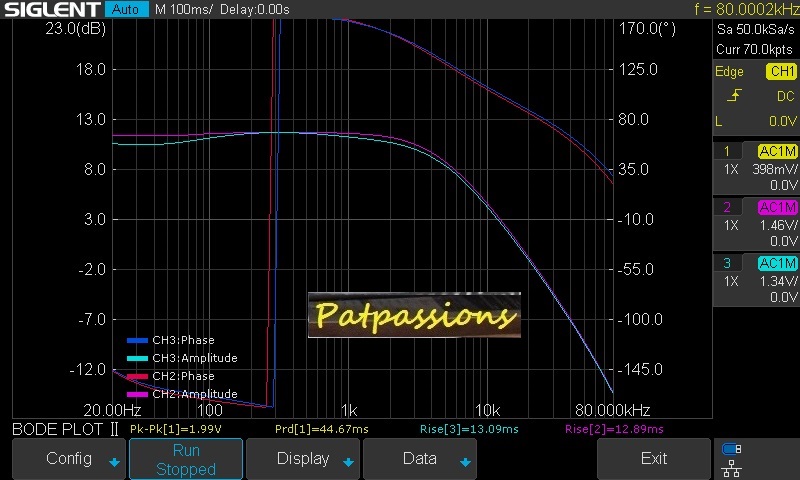

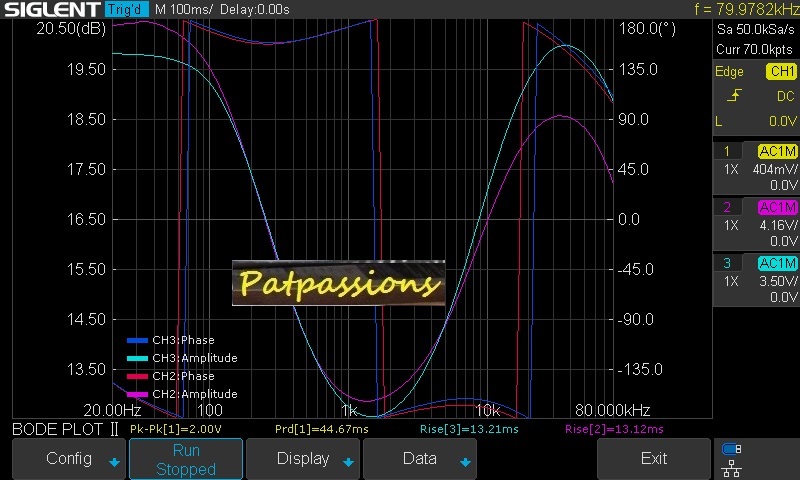

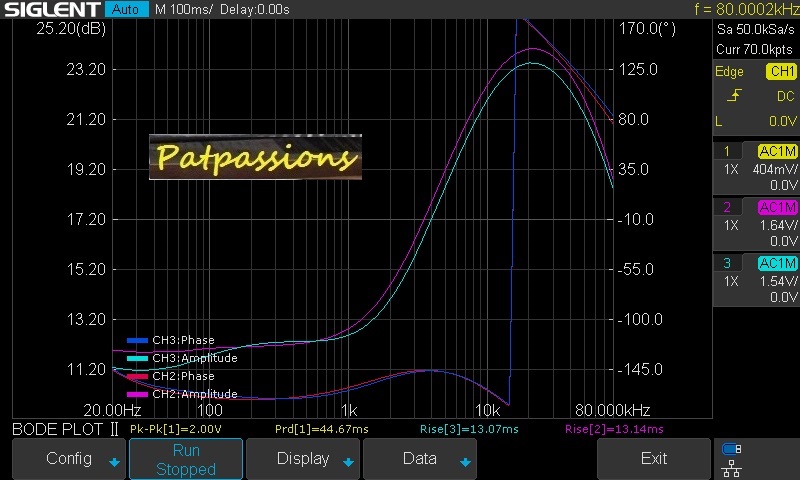

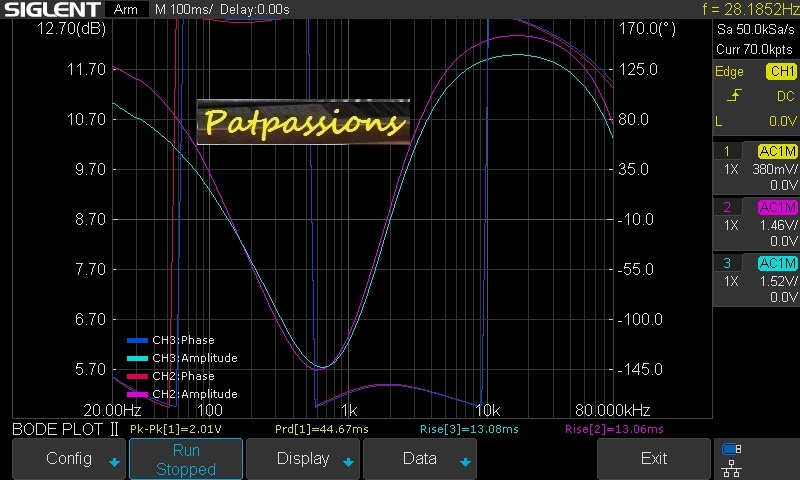

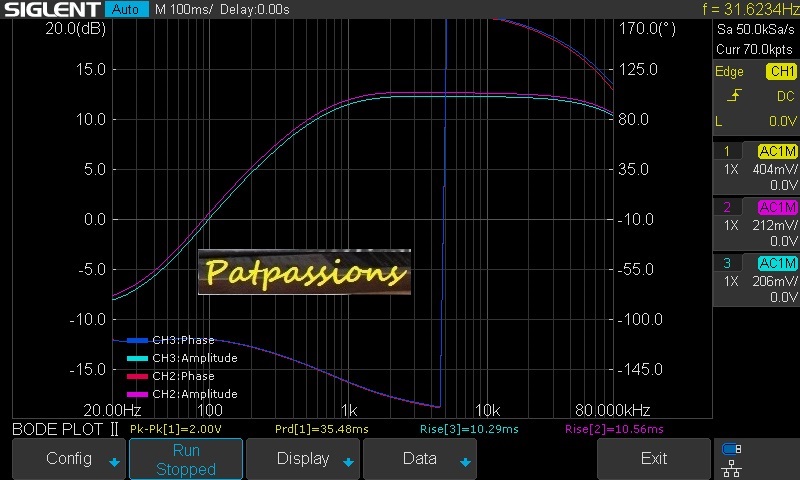

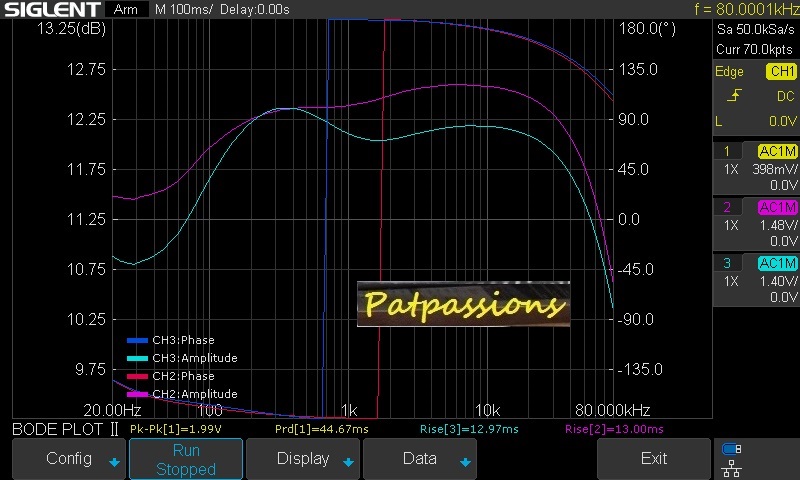

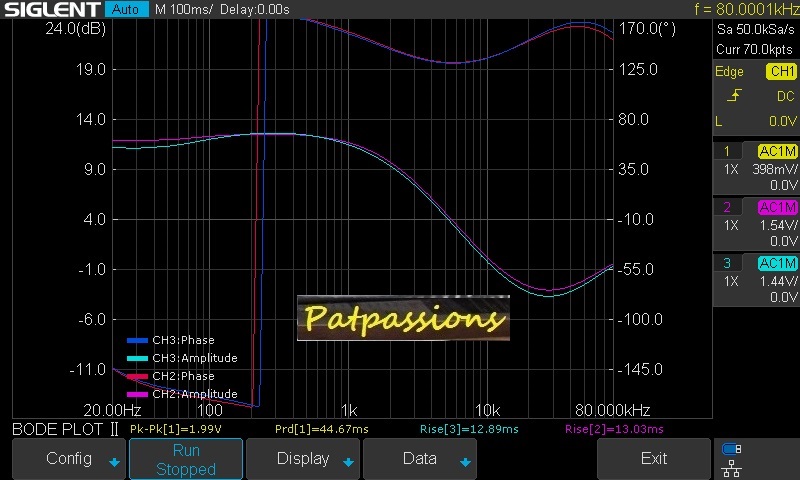

Mesure de la bande passante et courbes de réponse des différents filtres:
| BASS | MID | TREBLE | LOW FILTER | HIGH FILTER | LOUDNESS |
|---|---|---|---|---|---|
| 0 | 0 |
0 |
OFF |
OFF |
OFF |

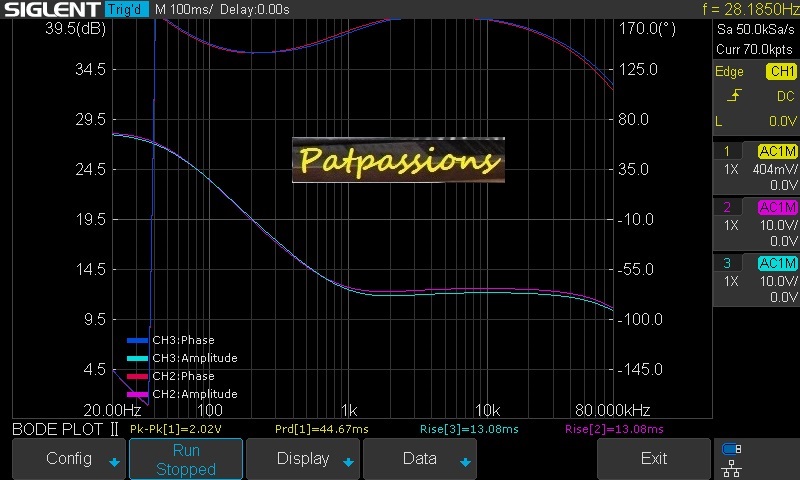

| BASS | MID | TREBLE | LOW FILTER | HIGH FILTER | LOUDNESS |
|---|---|---|---|---|---|
| + | 0 |
0 |
OFF |
OFF |
OFF |
| BASS | MID | TREBLE | LOW FILTER | HIGH FILTER | LOUDNESS |
|---|---|---|---|---|---|
| - | 0 |
0 |
OFF |
OFF |
OFF |

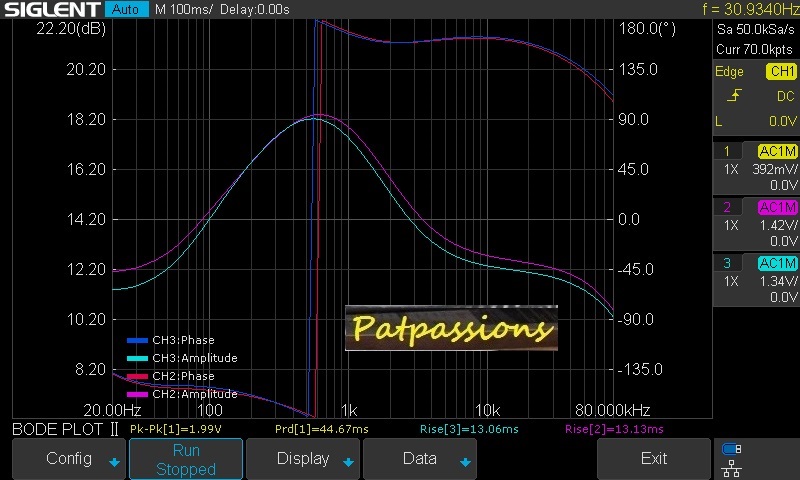

| BASS | MID | TREBLE | LOW FILTER | HIGH FILTER | LOUDNESS |
|---|---|---|---|---|---|
| 0 | + |
0 |
OFF |
OFF |
OFF |
| BASS | MID | TREBLE | LOW FILTER | HIGH FILTER | LOUDNESS |
|---|---|---|---|---|---|
| 0 | - |
0 |
OFF |
OFF |
OFF |
| BASS | MID | TREBLE | LOW FILTER | HIGH FILTER | LOUDNESS |
|---|---|---|---|---|---|
| 0 | 0 |
+ |
OFF |
OFF |
OFF |
| BASS | MID | TREBLE | LOW FILTER | HIGH FILTER | LOUDNESS |
|---|---|---|---|---|---|
| 0 | 0 |
- |
OFF |
OFF |
OFF |
| BASS | MID | TREBLE | LOW FILTER | HIGH FILTER | LOUDNESS |
|---|---|---|---|---|---|
| 0 | 0 |
0 |
ON |
OFF |
OFF |
| BASS | MID | TREBLE | LOW FILTER | HIGH FILTER | LOUDNESS |
|---|---|---|---|---|---|
| 0 | 0 |
0 |
OFF |
ON |
OFF |
| BASS | MID | TREBLE | LOW FILTER | HIGH FILTER | LOUDNESS |
|---|---|---|---|---|---|
| 0 | 0 |
0 |
OFF |
OFF |
ON |
