Remise en état table de mixage DJ Club Freevox ( made in France )

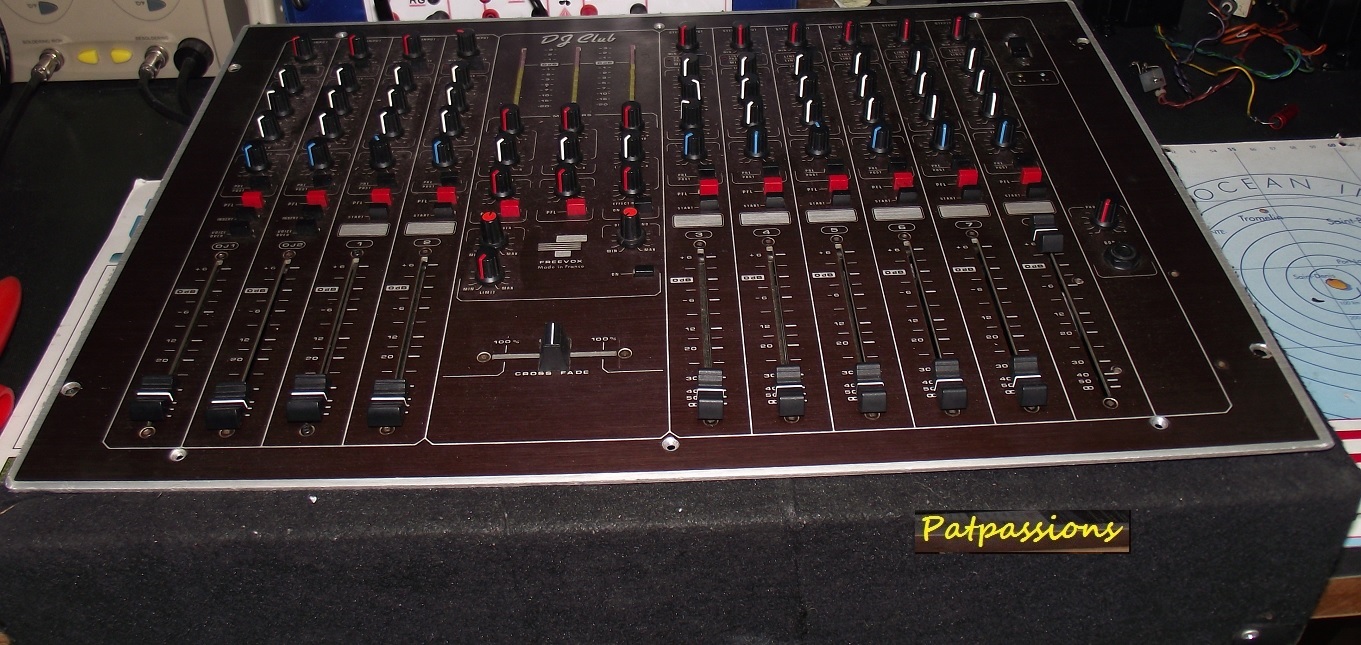

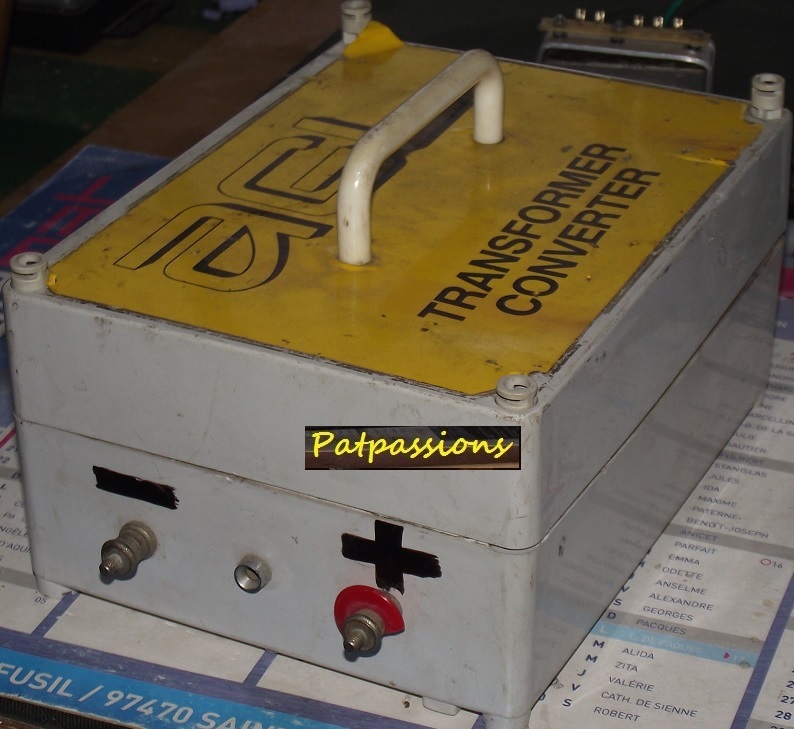

A l'arrivée de l'appareil
Principaux Travaux à effectuer :
*Alimentation externe à reconstruire
*Beaucoup de faux contacts
*Plus de 750 soudures à refaire
*Démontage complet et test de chaques cartes électroniques
*Connecteur à refaire et à renforcer
*Nettoyages des contact des 75 potentiometres
*Nettoyages des 45 commutateurs
*Lubrifications de glissieres de chaque fader

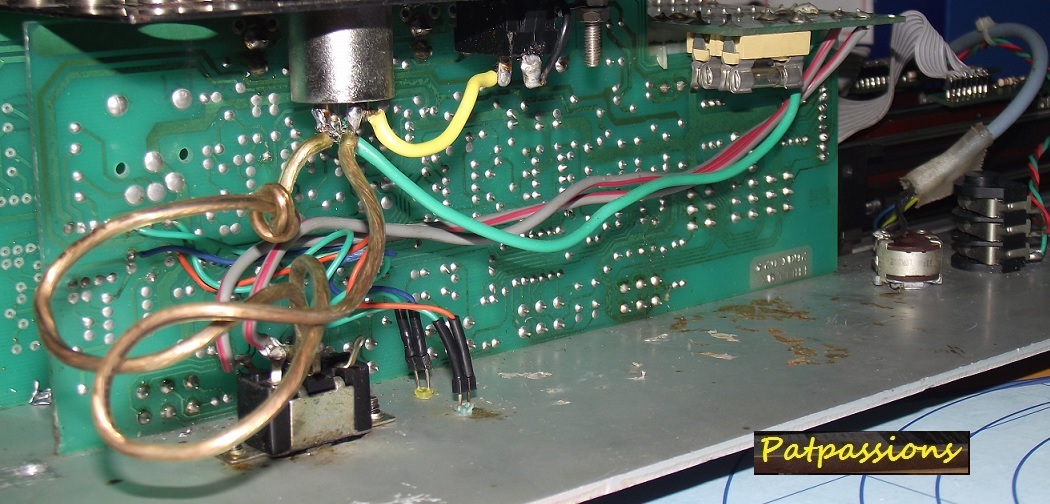

*Fusible à remplacer par le bon calibre
* Test complet de chaque voies

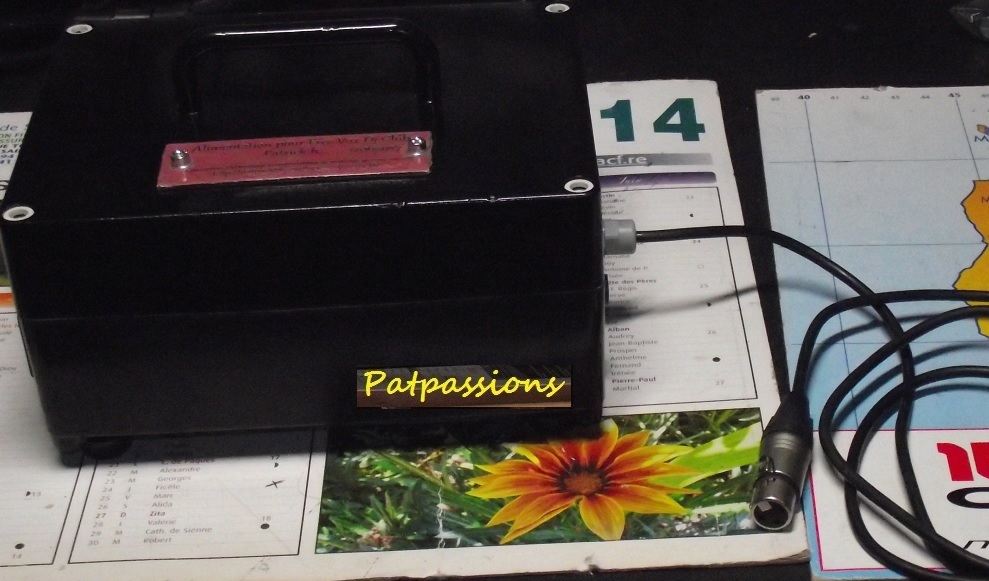

Construction de l'alimentation externe symetrique +/- 15v continu 1A :

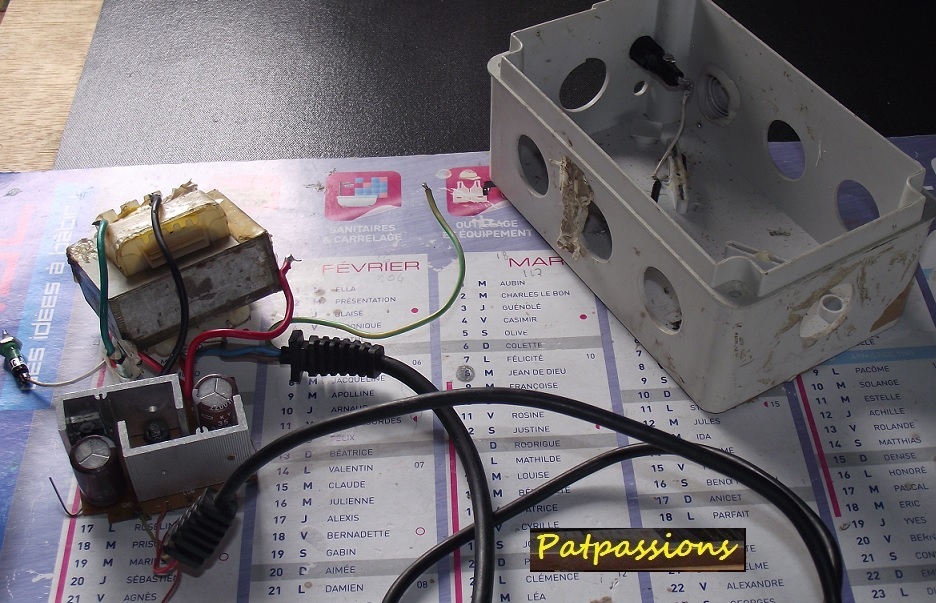

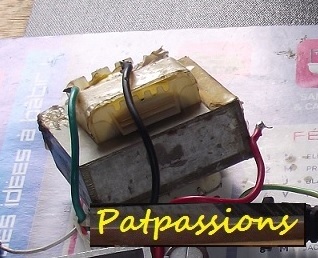

Le tranfo d'origine est HS ,il ne pourra pas être réutiliser .

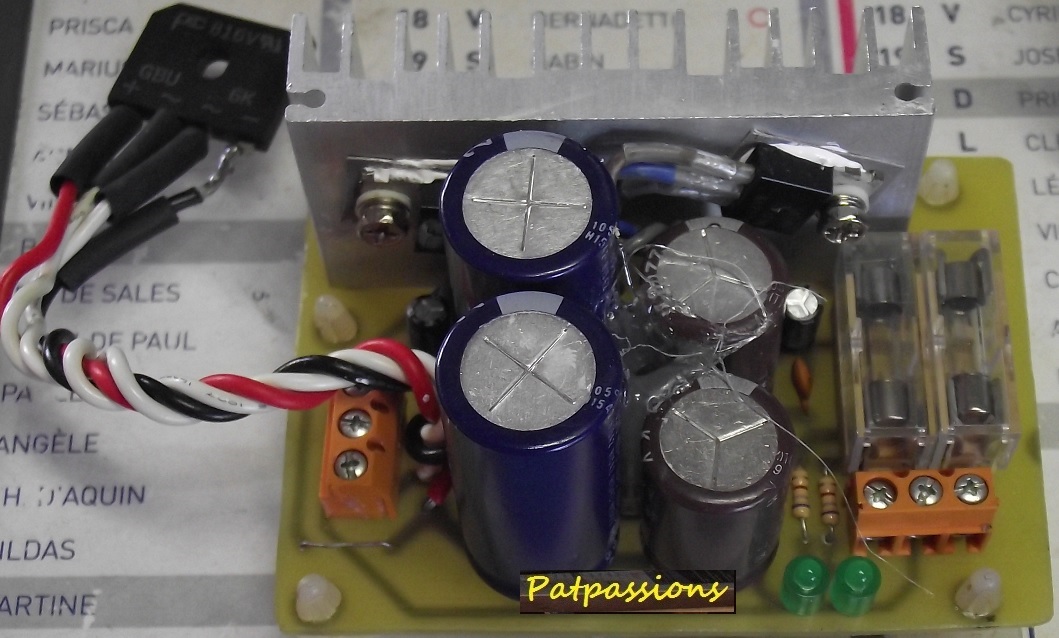

Construction du module filtrage + regulateur +/-15V

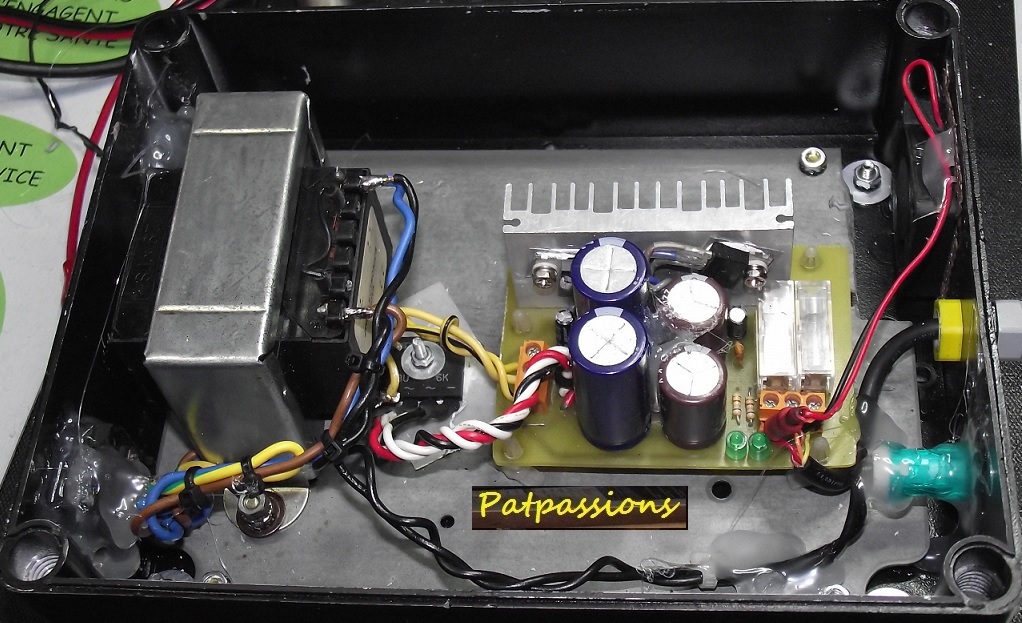

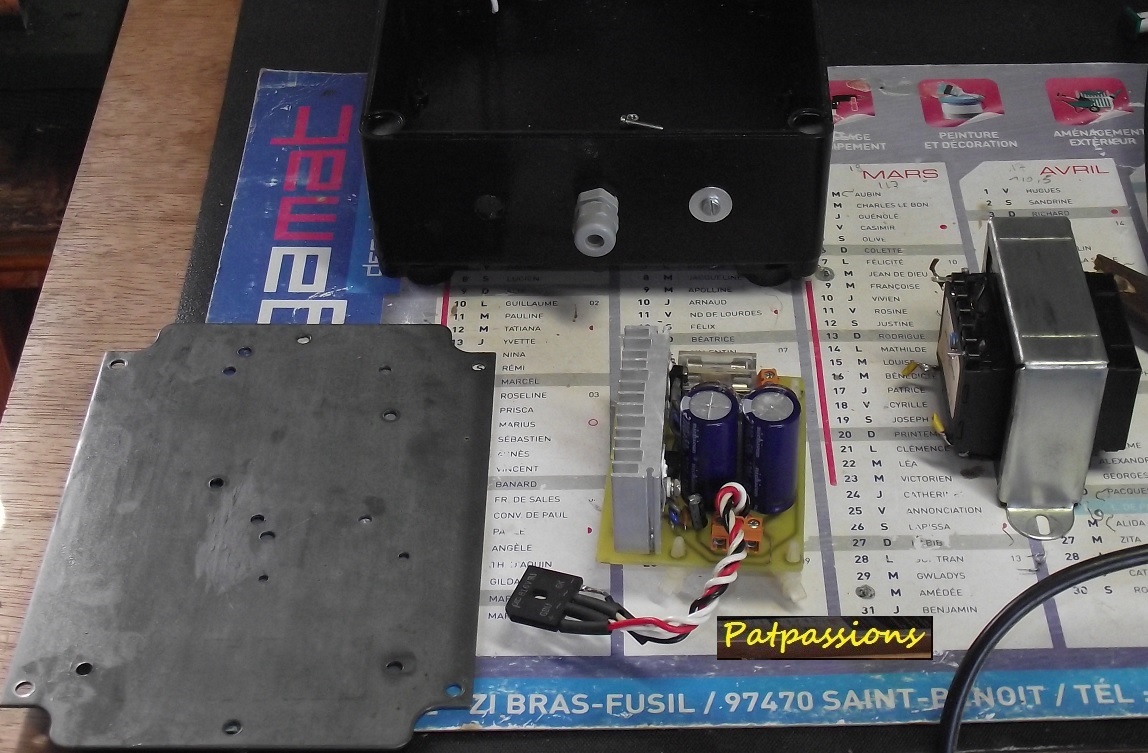

Montage des élèments
Premiere version

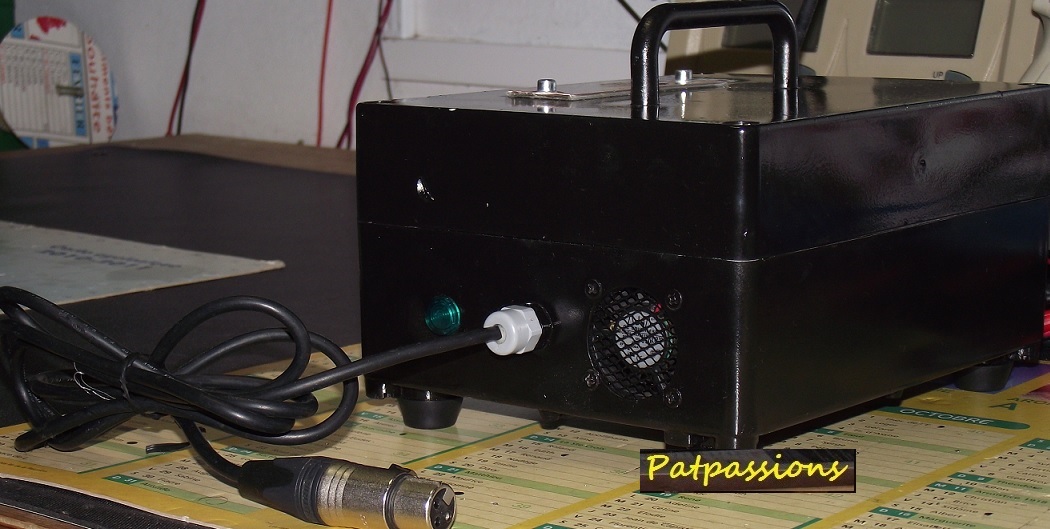

Ajout d'un ventilateur
Remise en état de la table de mixage :

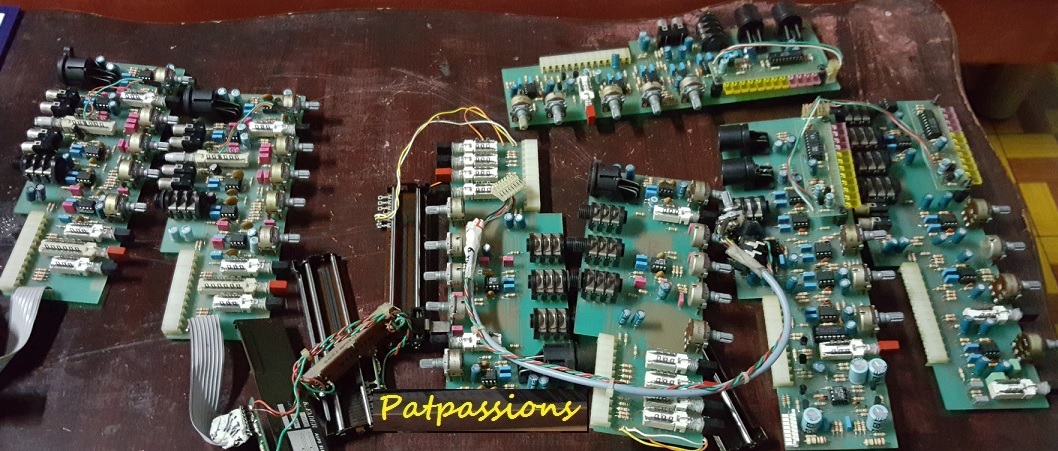

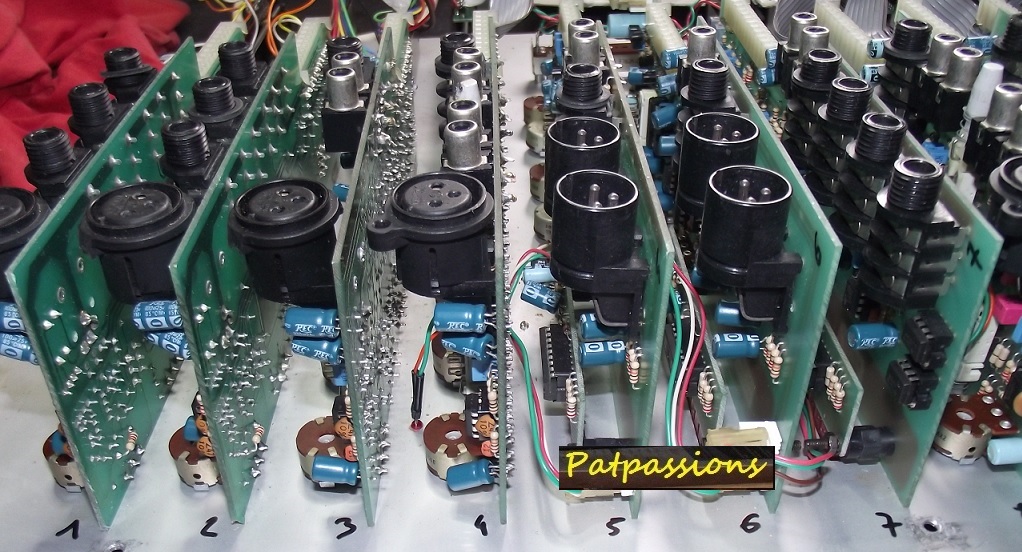

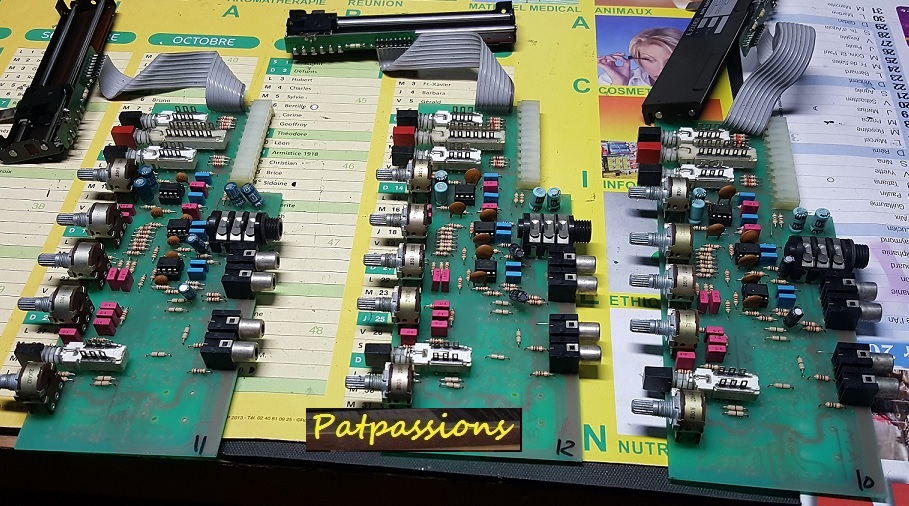

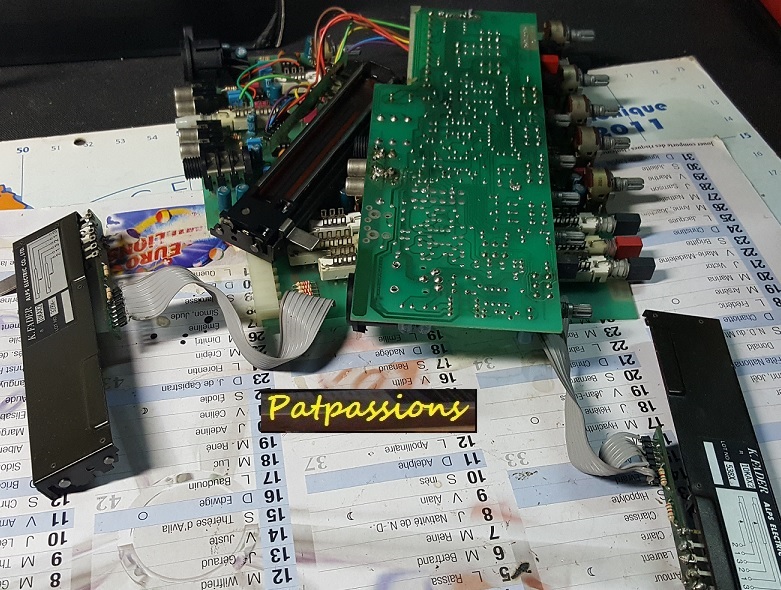

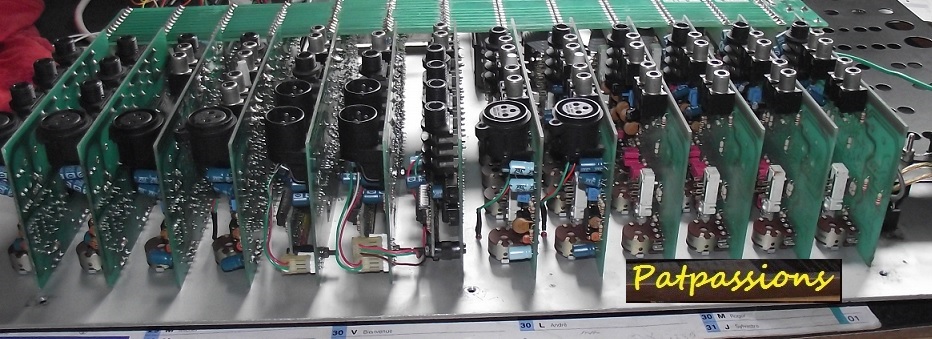

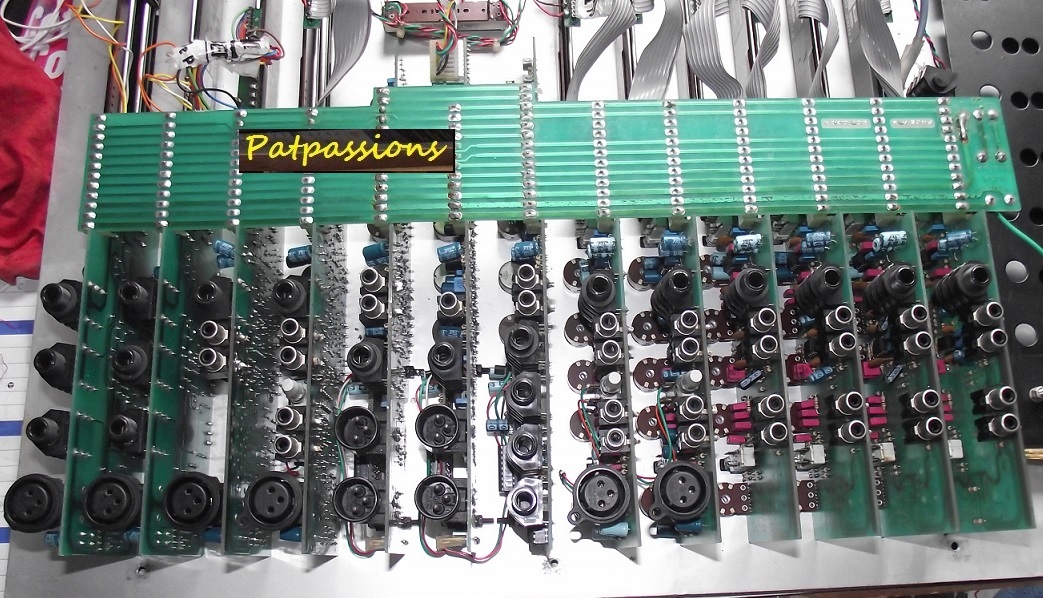

Repérage de chaque cartes

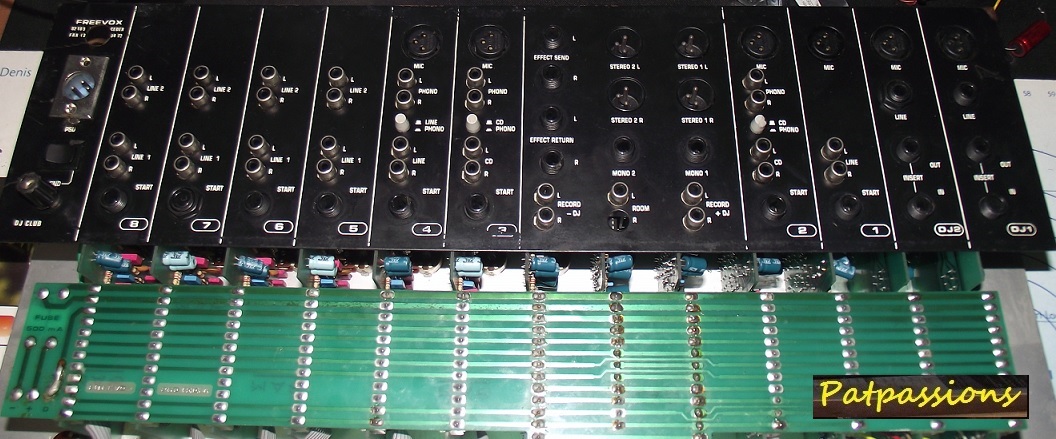

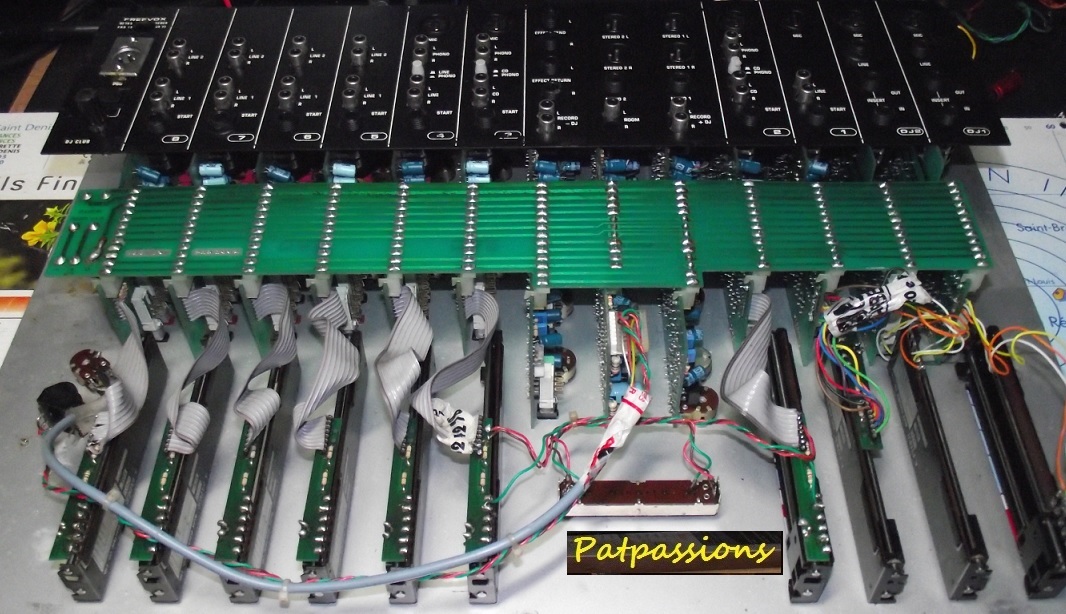

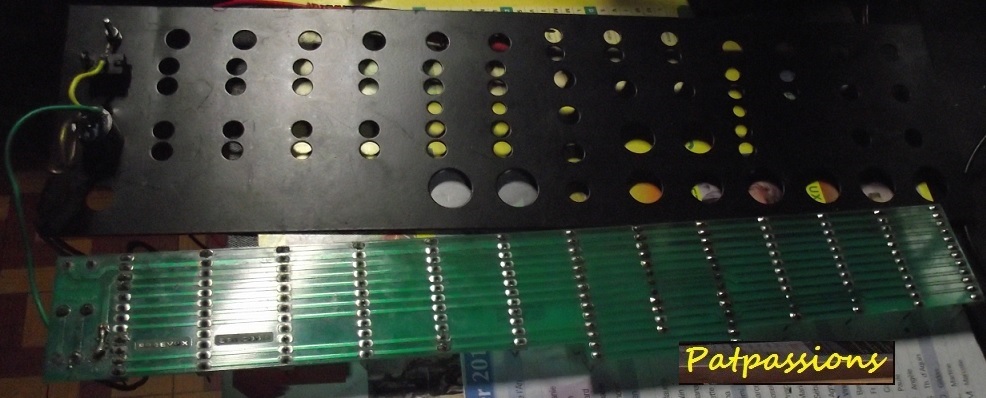

Dépose de la face arriere

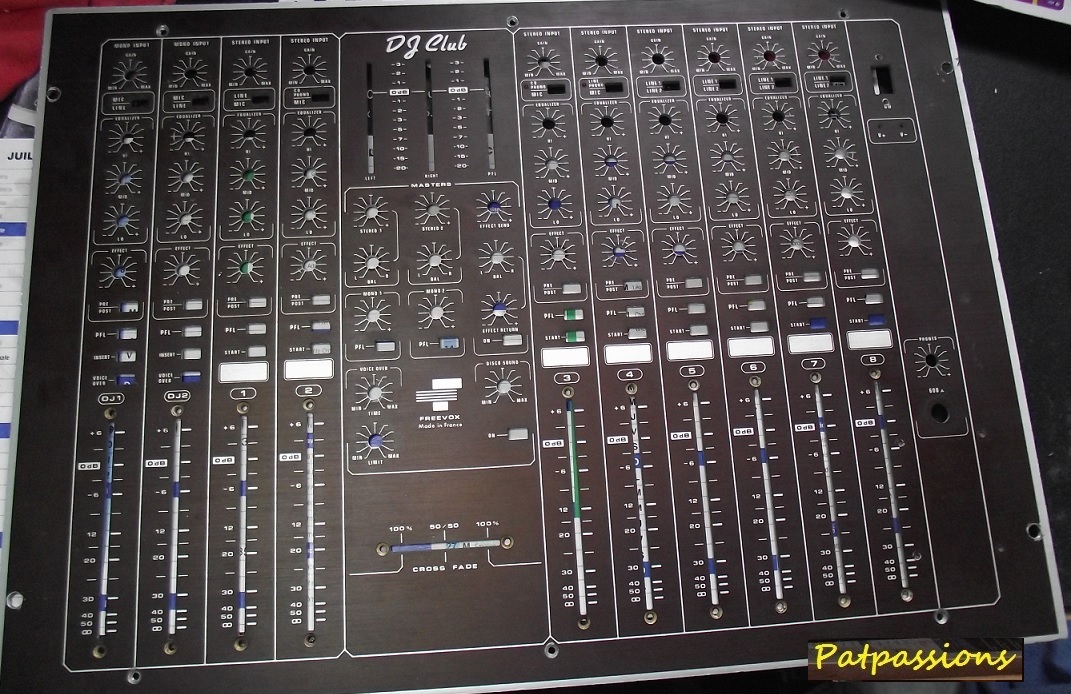

Dépose de la face avant et nettoyage

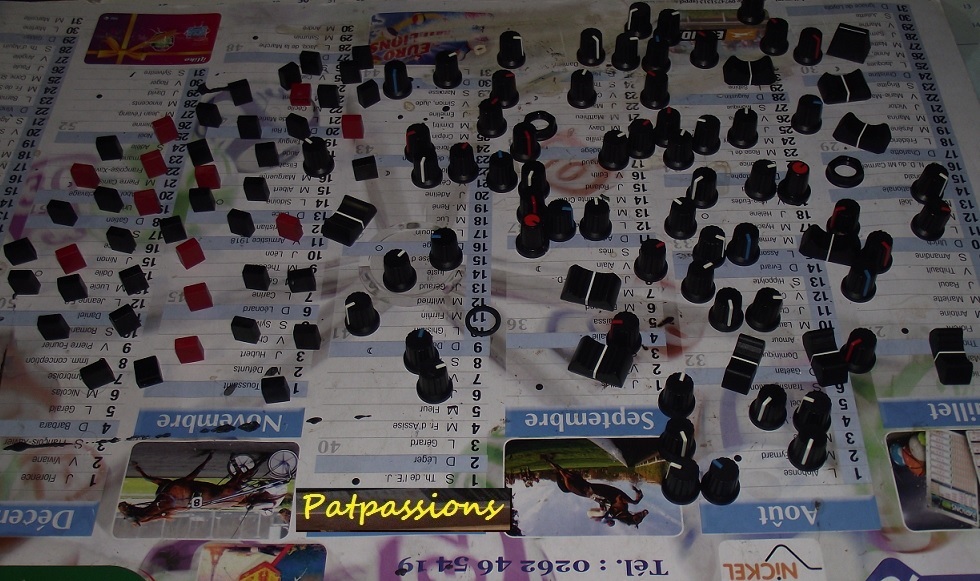

Nettoyage des boutons aux ultrasons

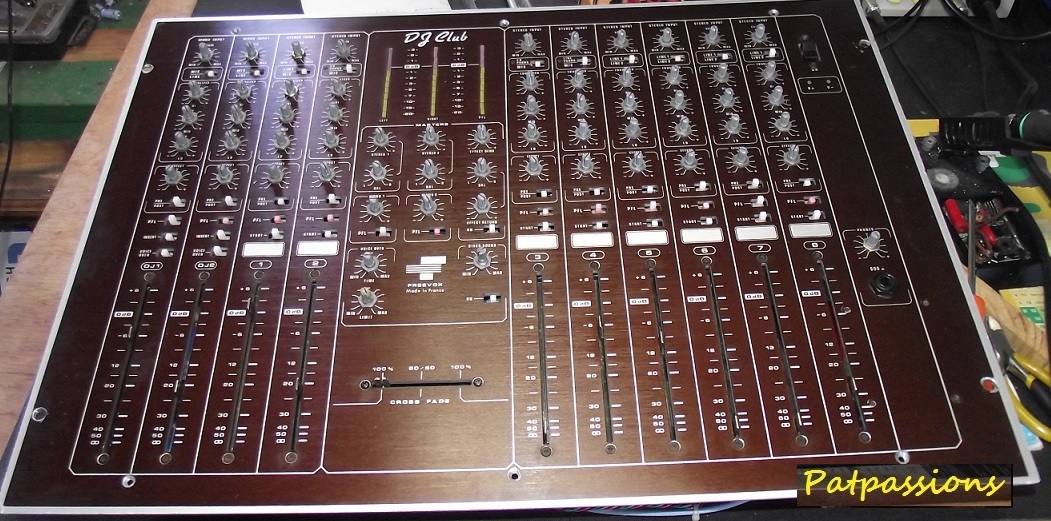

Remontages des élèments

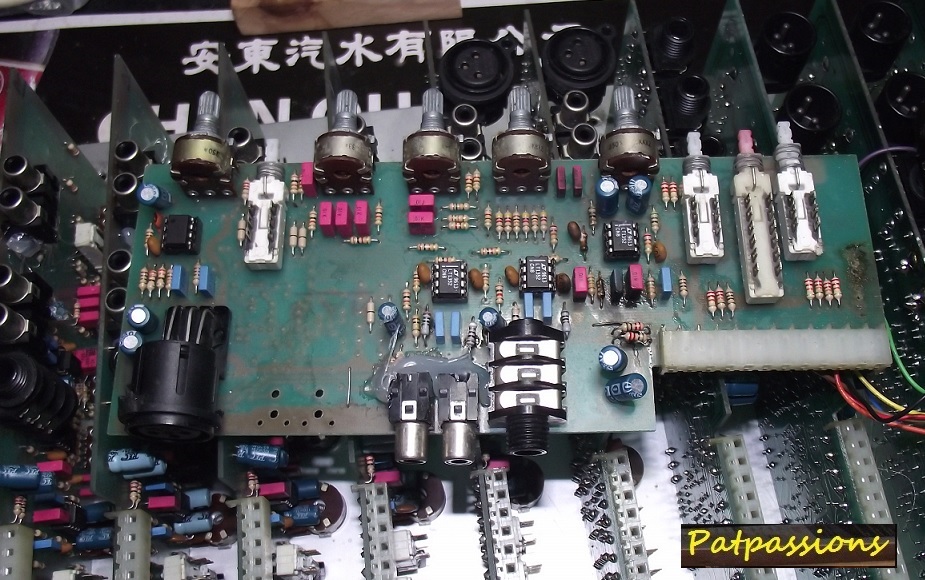

Renforcement des connecteurs RCA

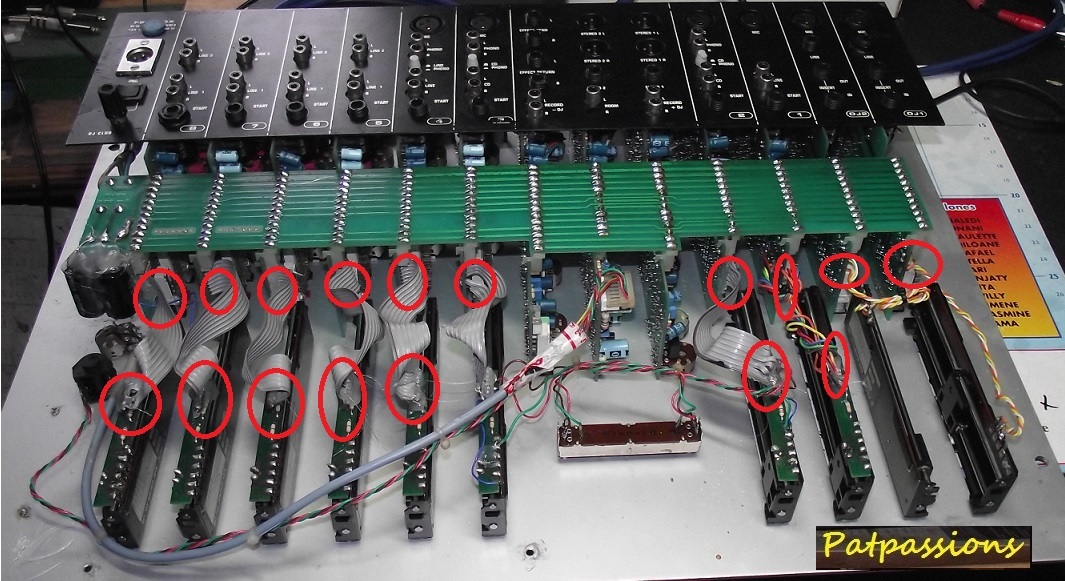

Cablage à refaire complètement, beaucoup de faux contacts et de pistes couper .
Il y a plus de 750 soudures à refaire sur l'ensemble des circuits élèctronique.

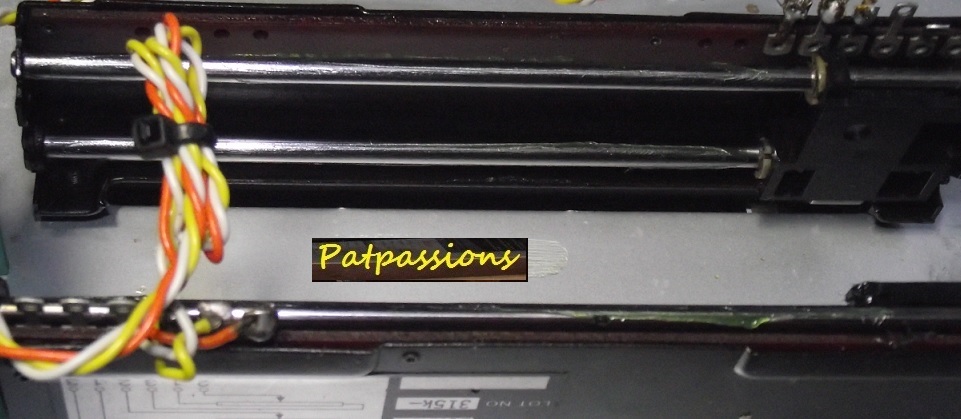

Lubrifications des glissieres de chaque faders
Chaque voie a étè essayer et toutes les fonctions verifier.

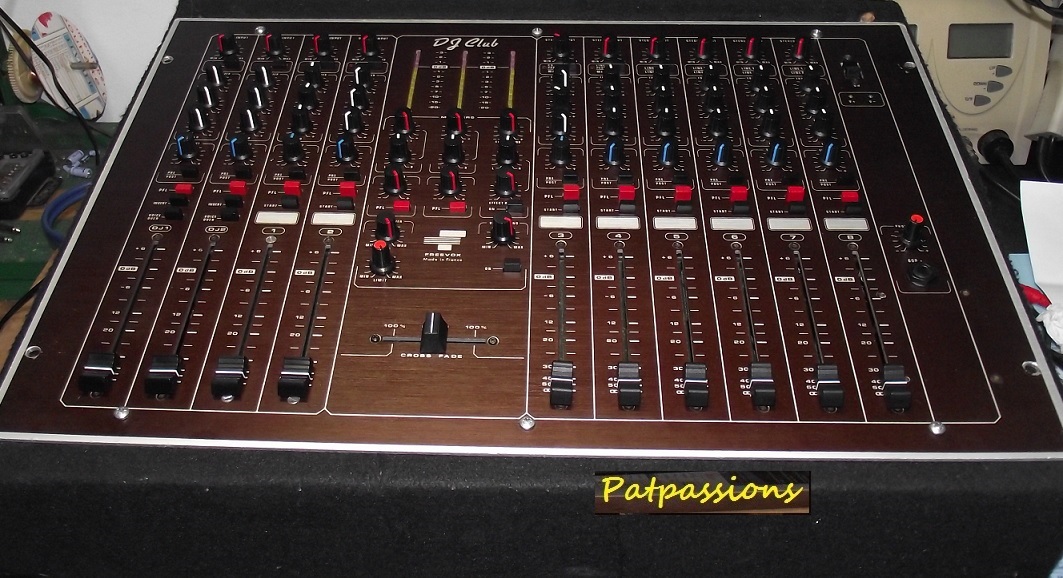

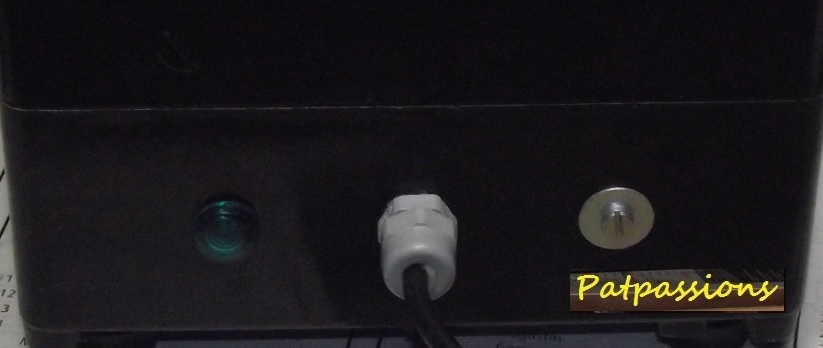

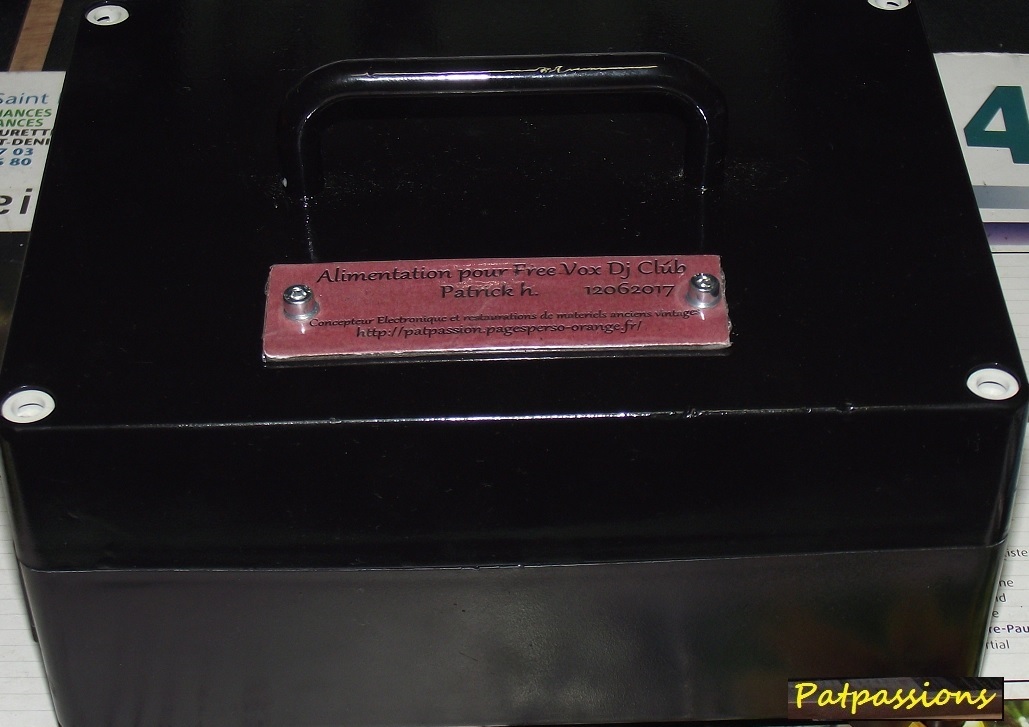

Final
16/08/2017
Patrick H.
