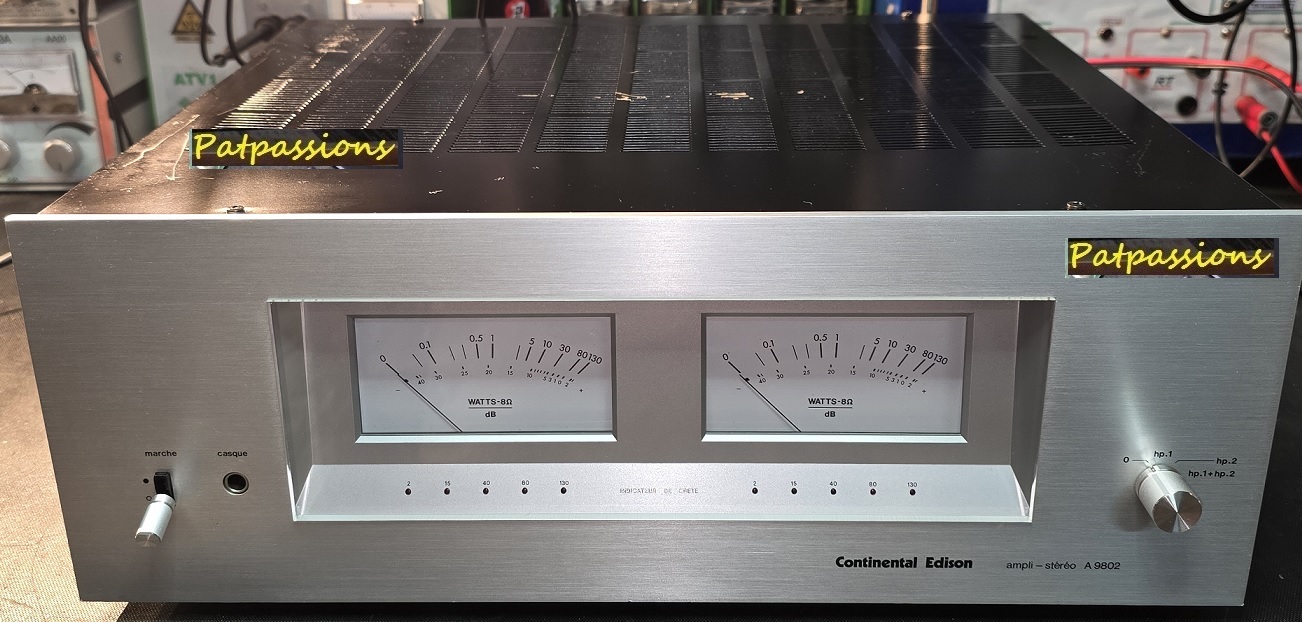

Remis en état compléte amplificateur Continental Edison , modéle A 9802 (1982)

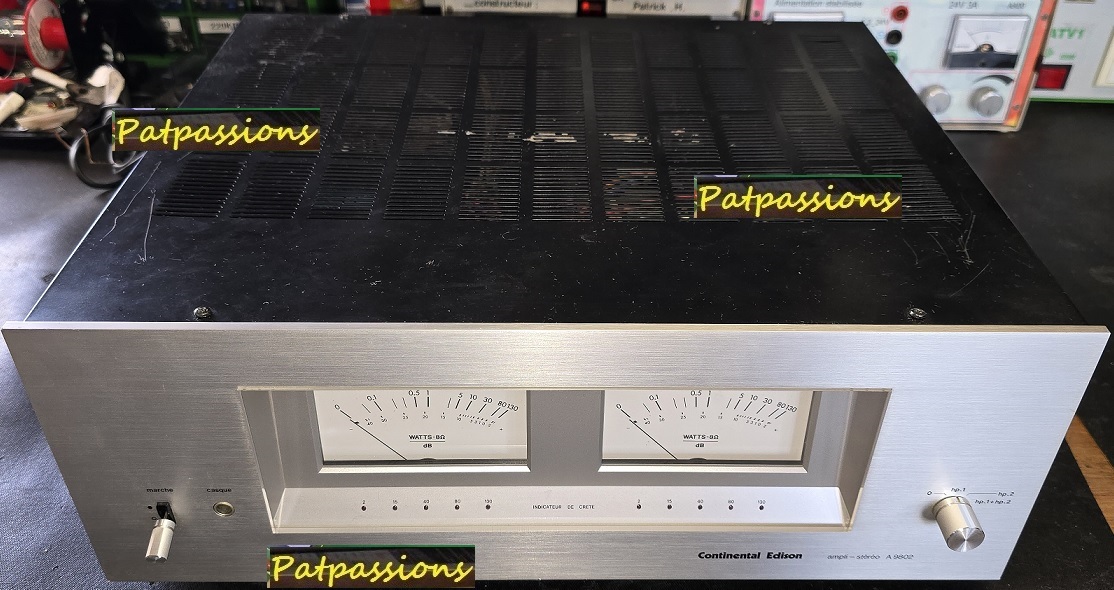

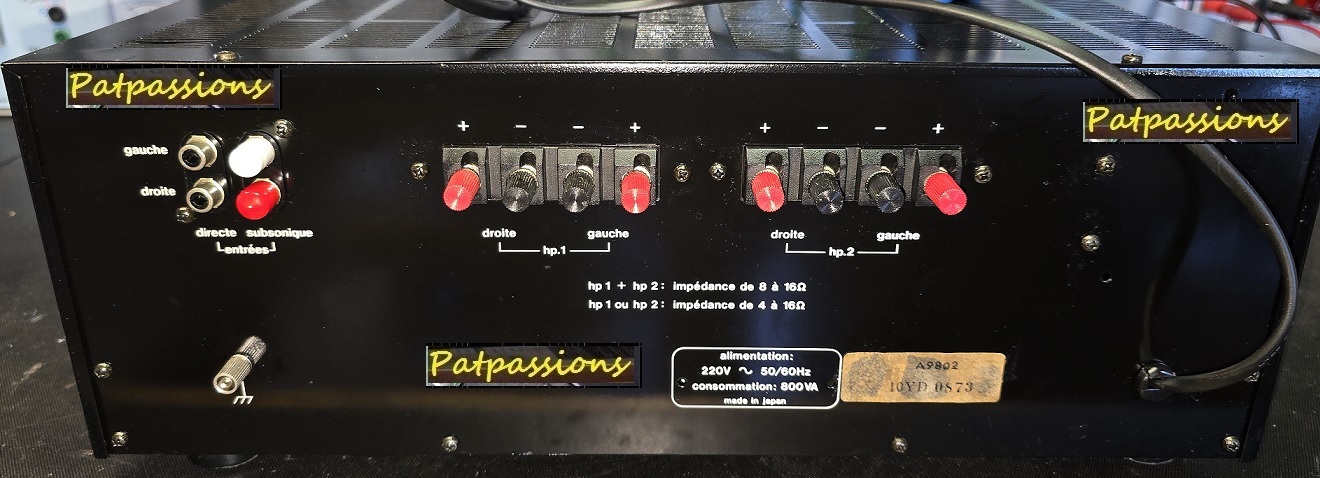

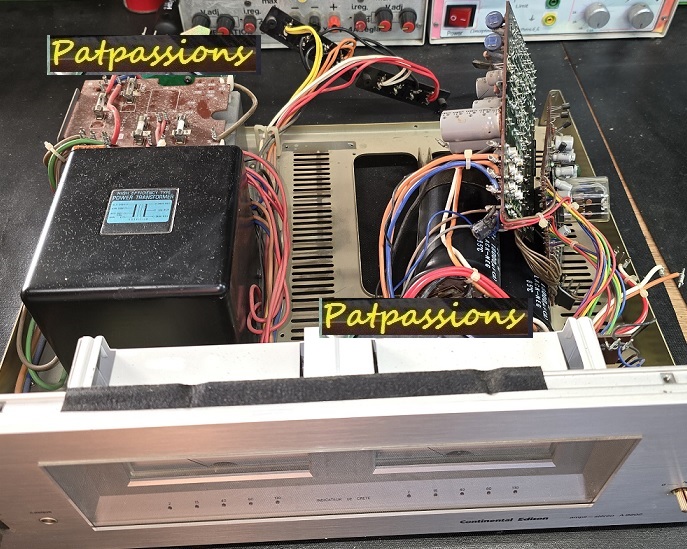

A l'arrivée de l'appareil
Principaux Travaux à effectuer :
*Remplacement des condensateurs si seulement nécessaire .
*Démontage complet châssis , dépose face avant , arrière et cartes électroniques .
*Dépose et dé-soudage des connecteurs , boutons interrupteurs pour traitement par ultrasons .
*Lubrifications des connecteurs , boutons interrupteurs .
*Bias et réglage DC à refaire sur cartes AMP .
Un peu de poussiére mais l'éléctronique
est globalement bien conservé .

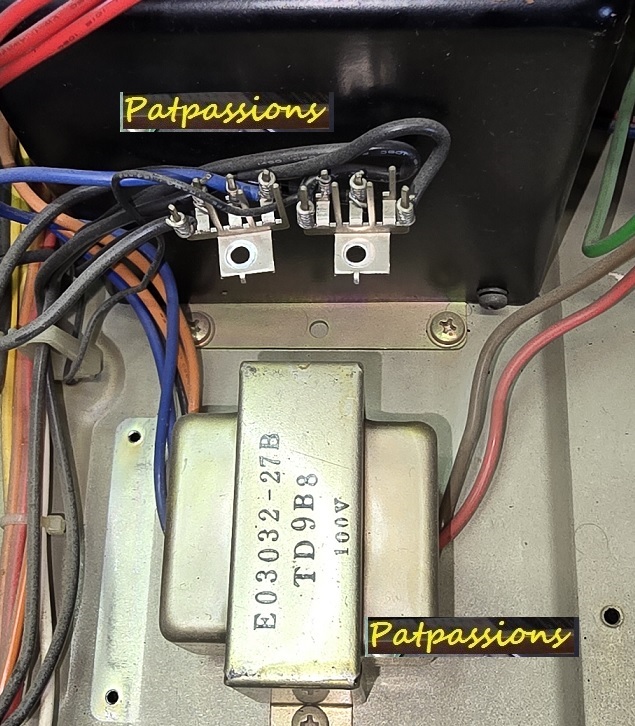

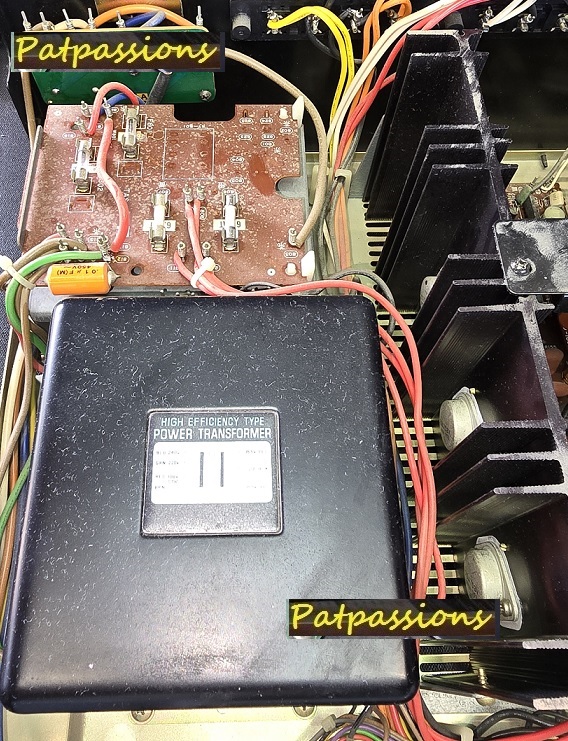

Un transformateur bien costaud !

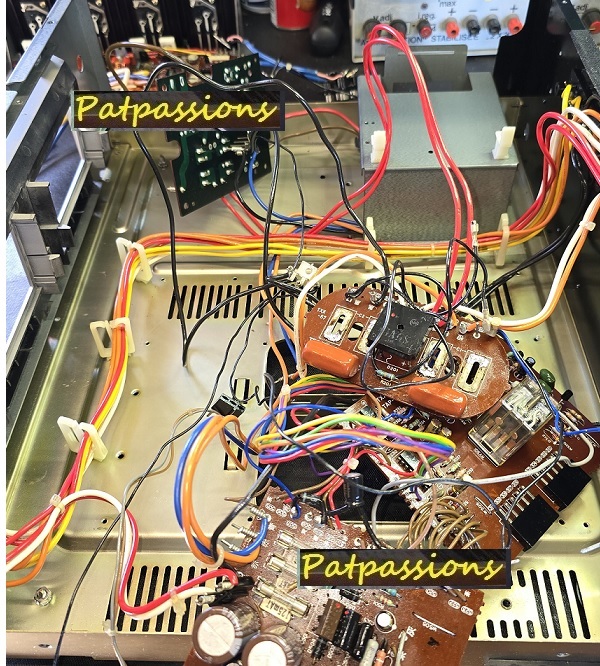

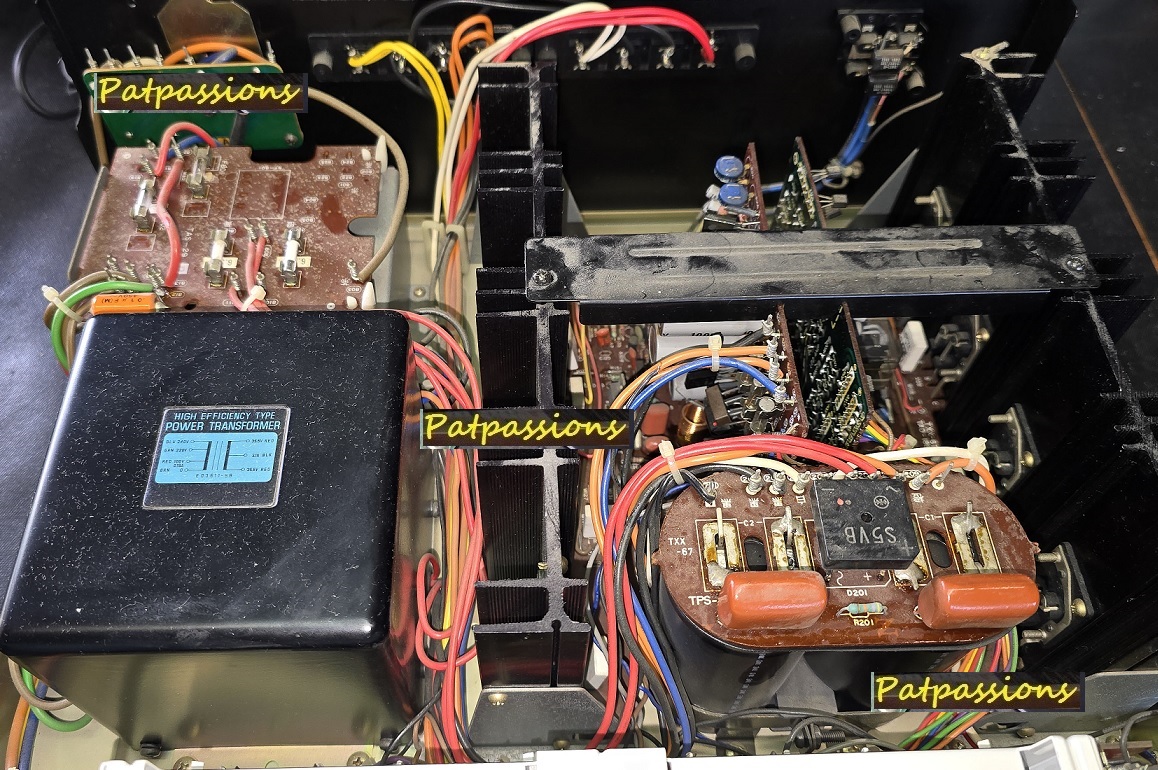

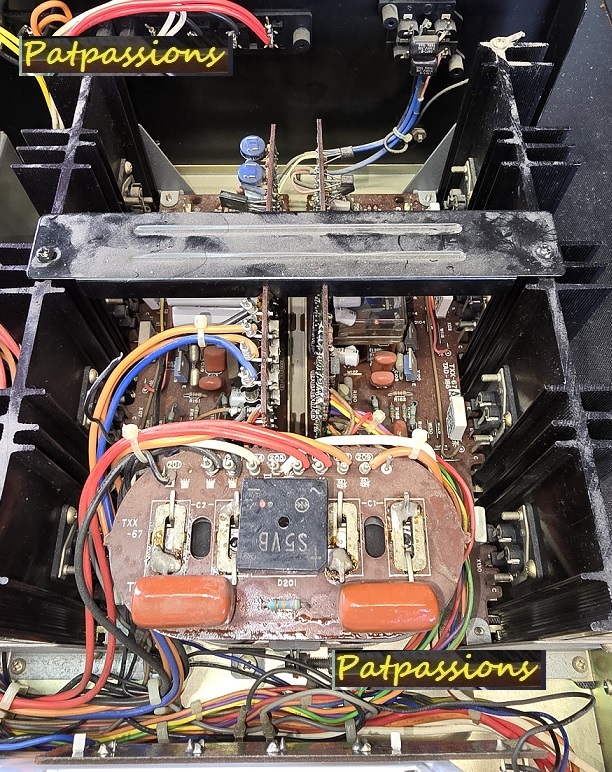

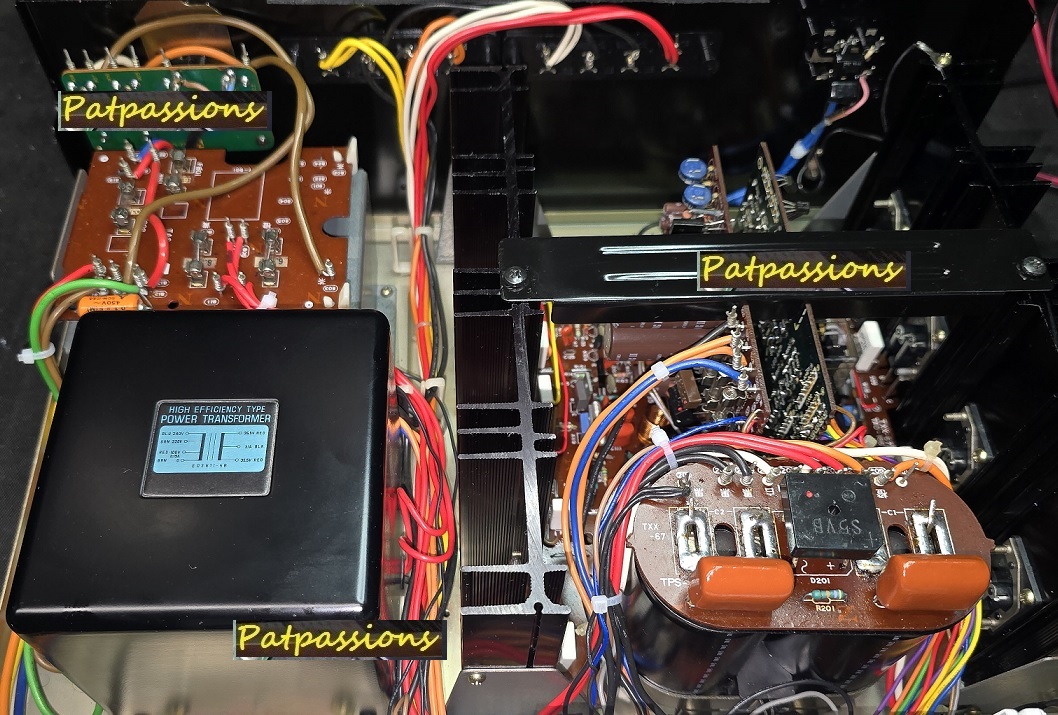

Vue d'ensemble et repérage
des câbles avant la dépose de chaque cartes .
Il est trés important de se repérer
pour ne pas perdre de temps lors du remontage .
Les connecteurs d'entrées.

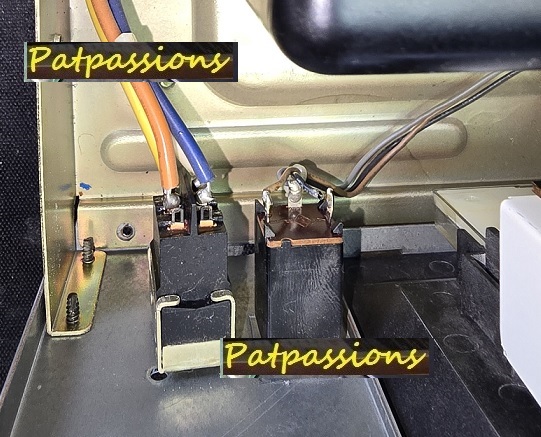

Les fils d'alimentation .
Prise casque et interupteur principale .

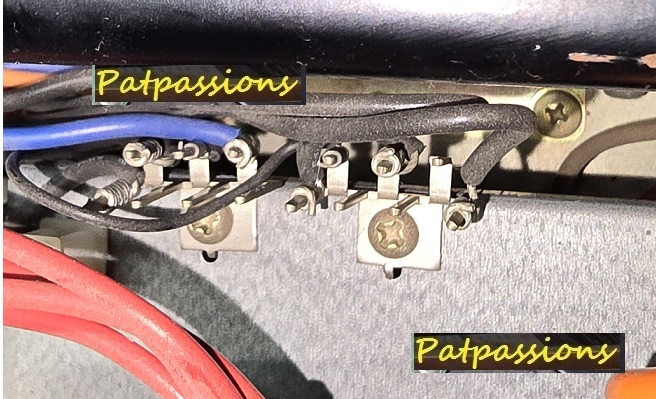

Les connecteurs des vu-metres .

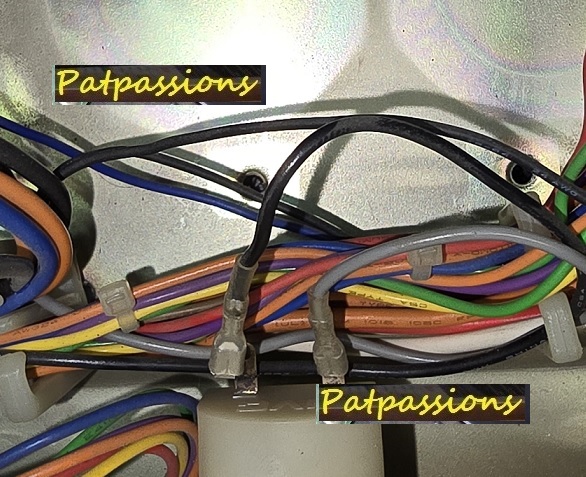

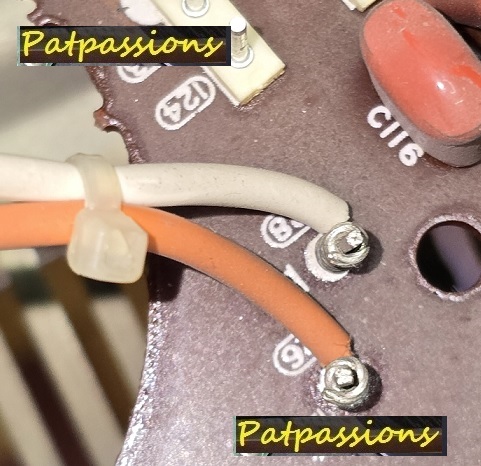

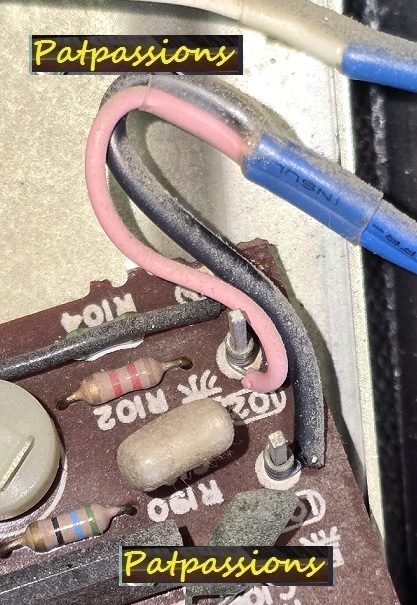

Les masses.
Les fils d'alimentation du rétro éclairage .

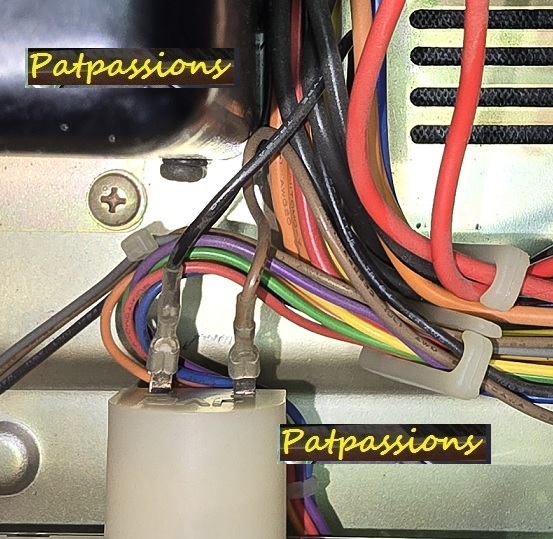

Le câble d'alimentation .

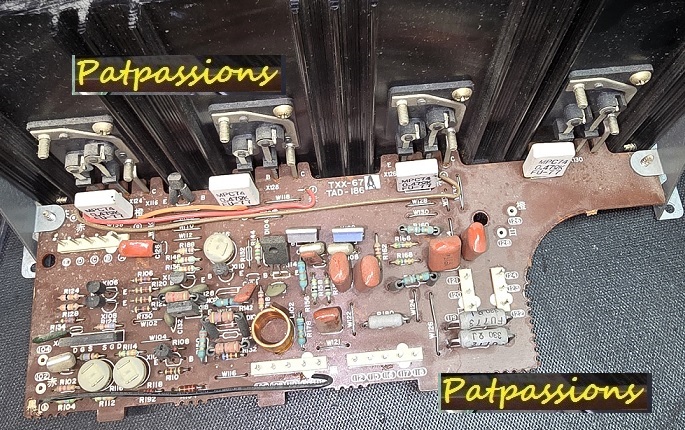

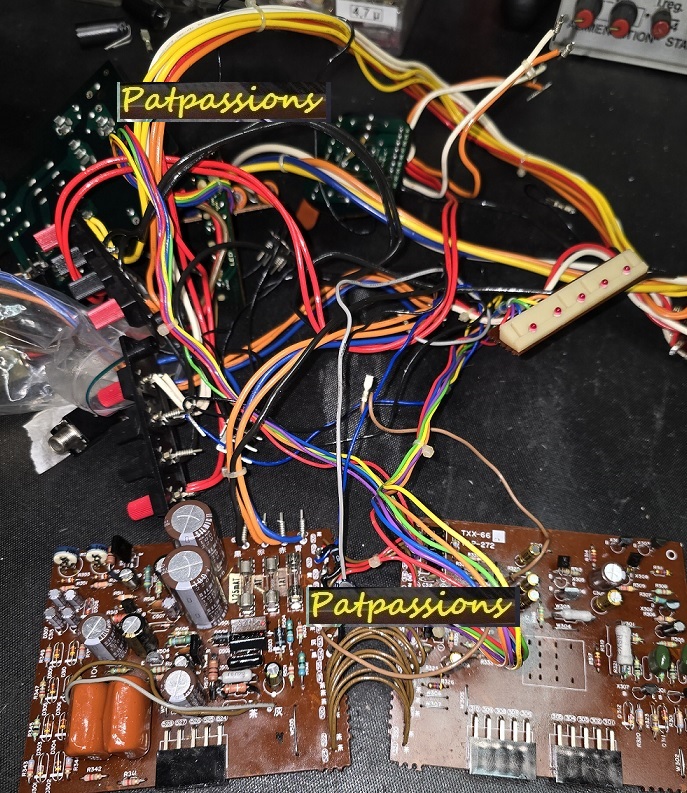

Les cartes de puissances ont été déposer .

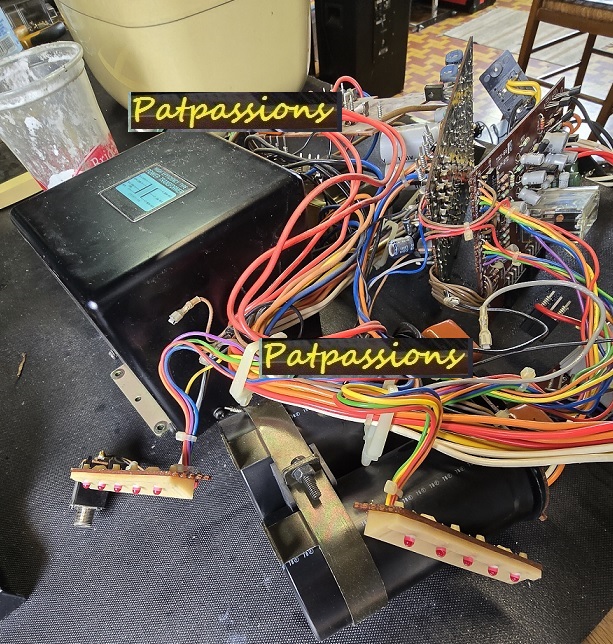

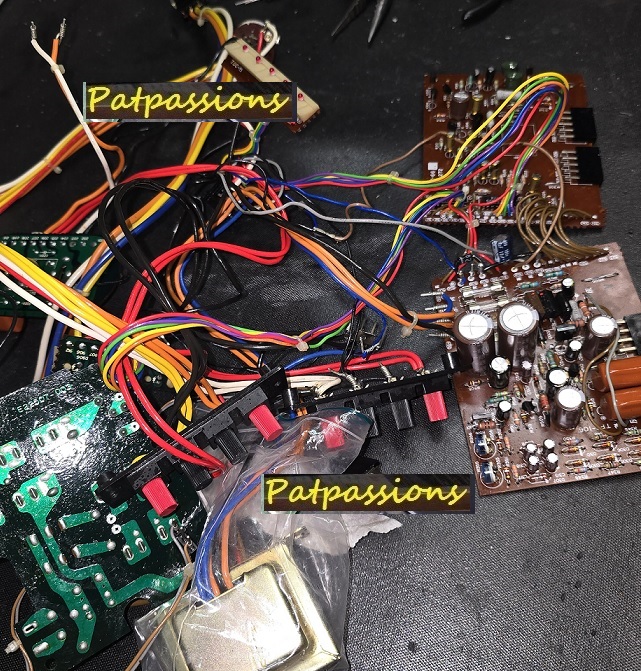

Dépose des autres cartes
et des transformateurs .

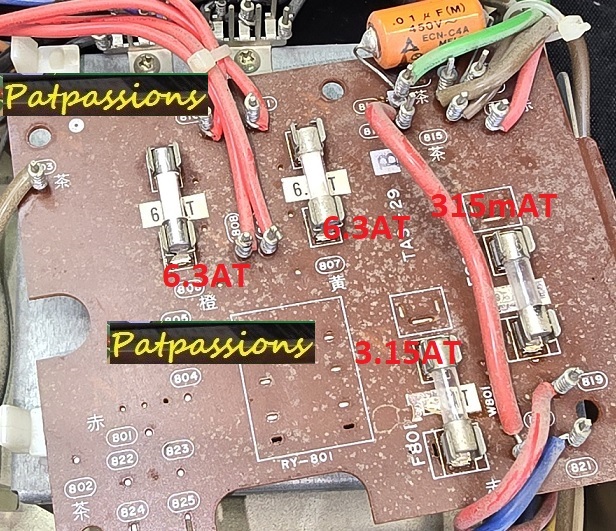

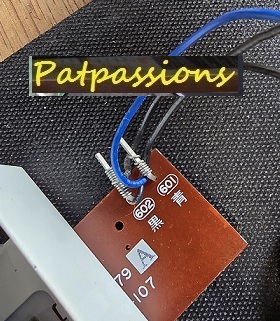

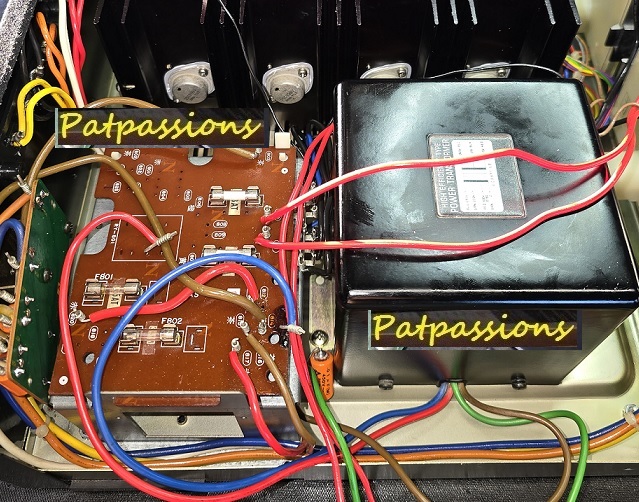

Dépose de la carte fusible .

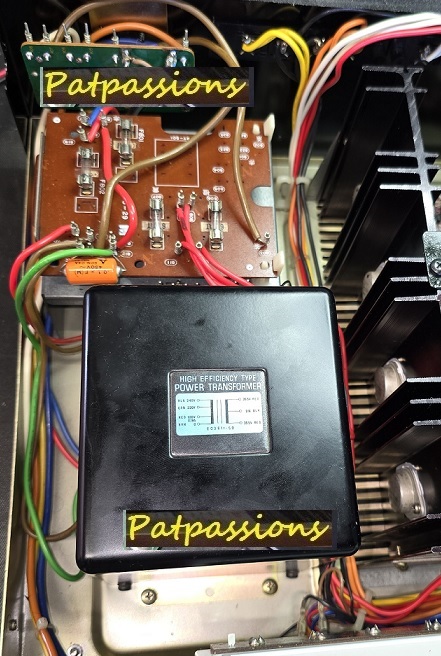

Dépose des transformateurs .

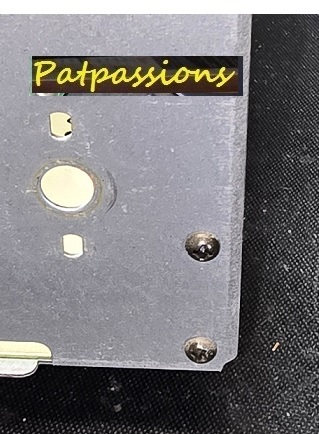

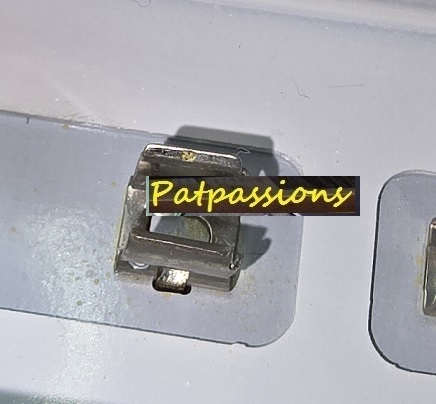

Il y a 2 types de vis sur l'appareil .
Des repéres seront effectués
pour remettre chacun à sa place !

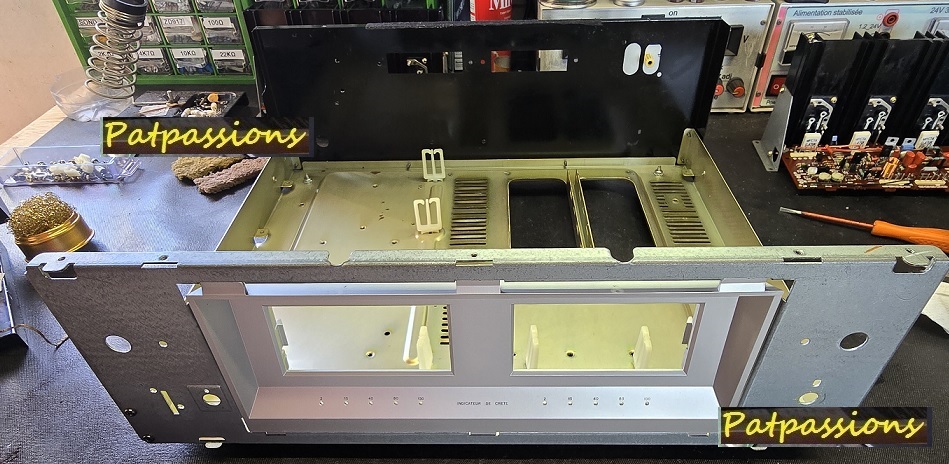

Le chassis enfin débarasser de son éléctronique .
Chaque éléments vont être nettoyer et dégraisser .

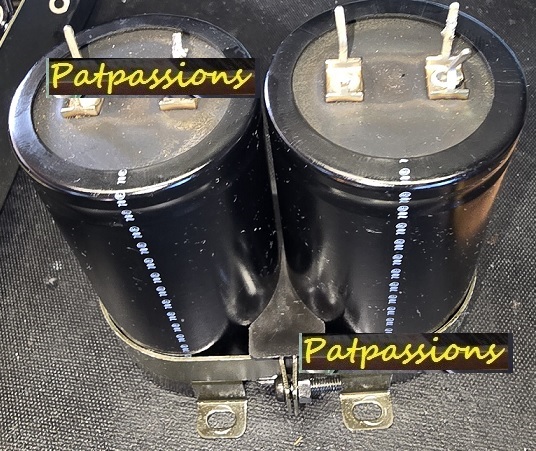

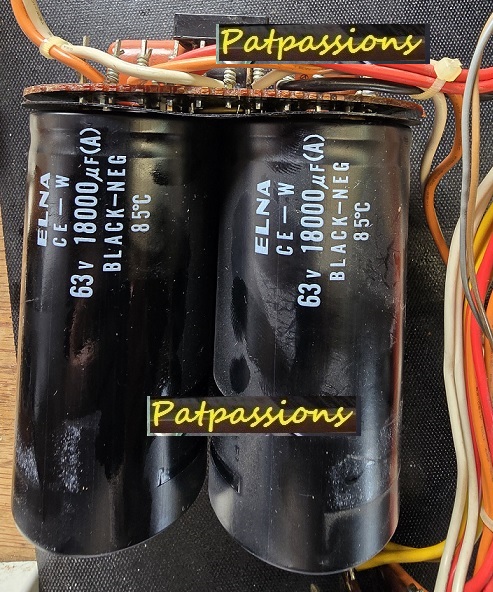

Les condensateurs de filtrage de 18000µF.

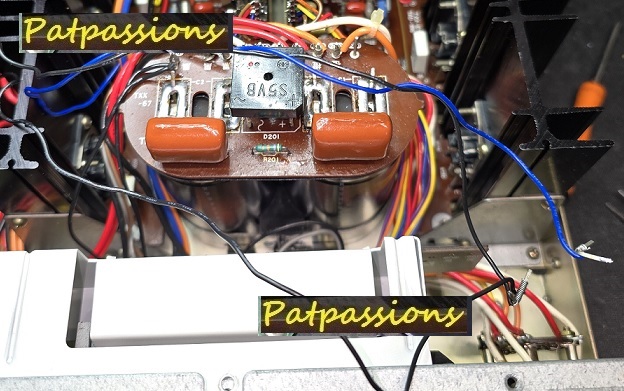

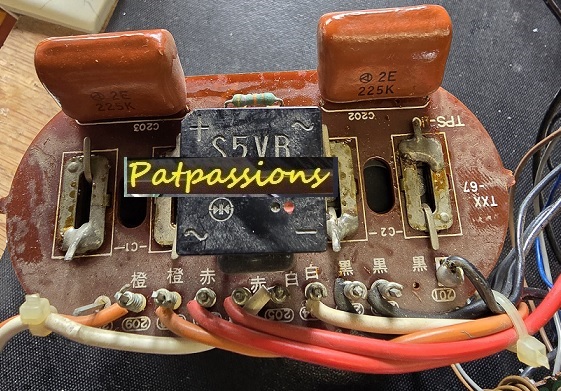

Le redresseur .

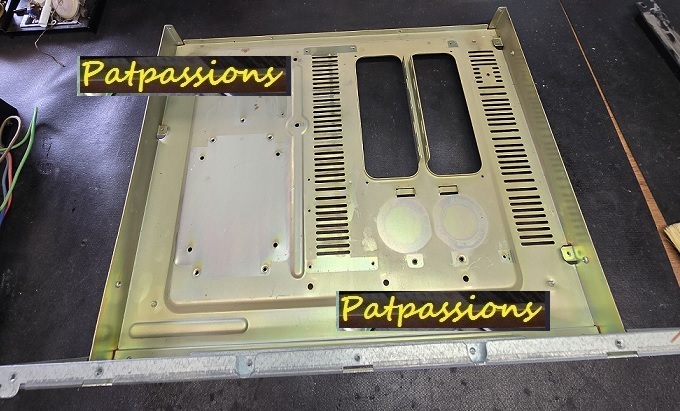

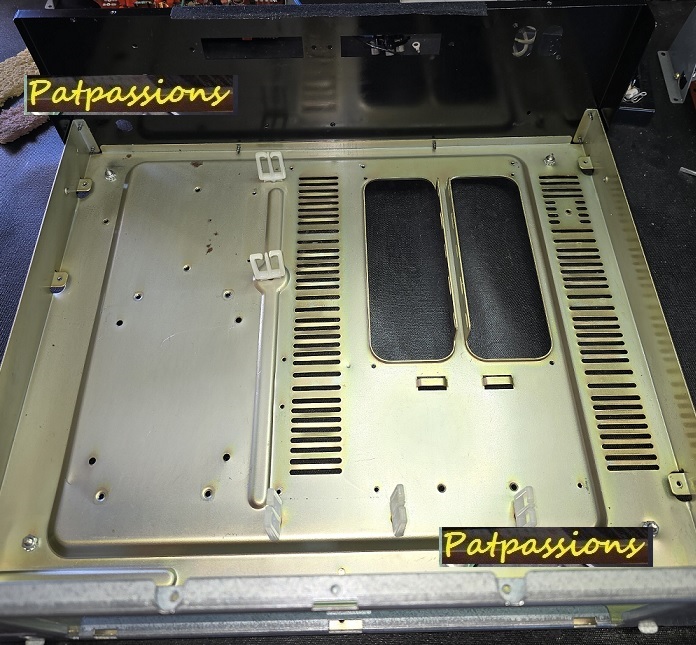

Le chassis et les différentes tôle
seront nettoyés et dégraisser aussi .

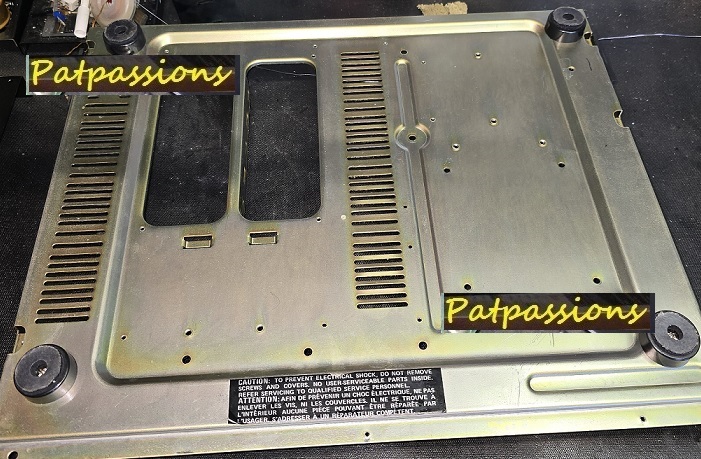

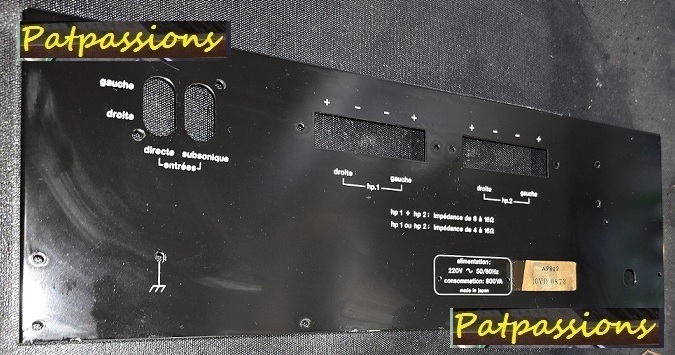

La face arriére a été netoyer et traiter .
Un des pieds etaient cassés , ils ont été remplacer .

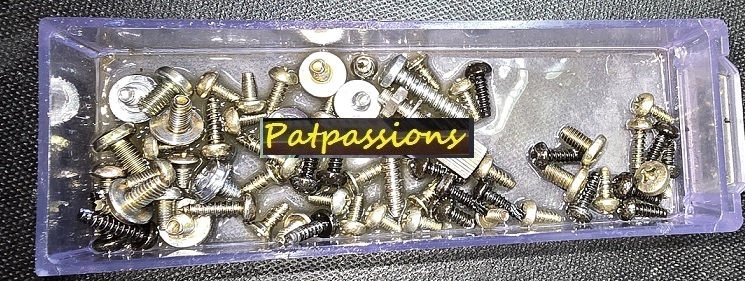

L'ensemble de la visserie
a été traiter contre l'oxydation .

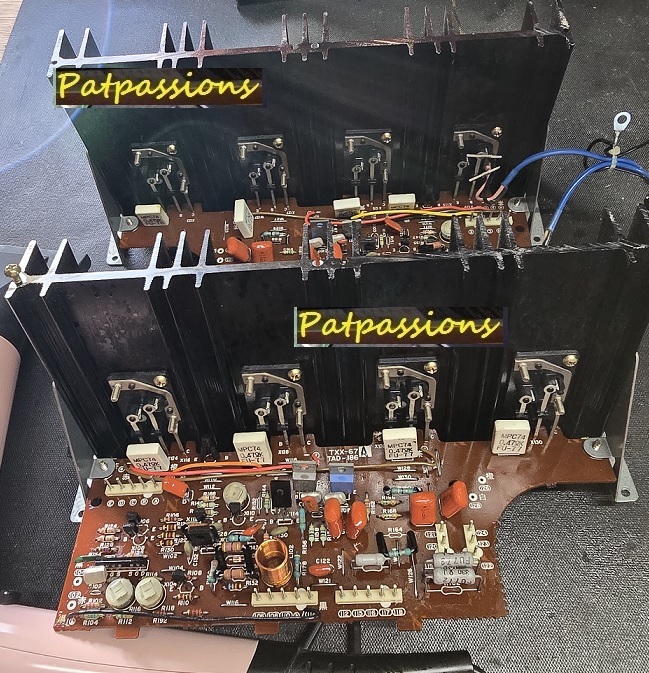

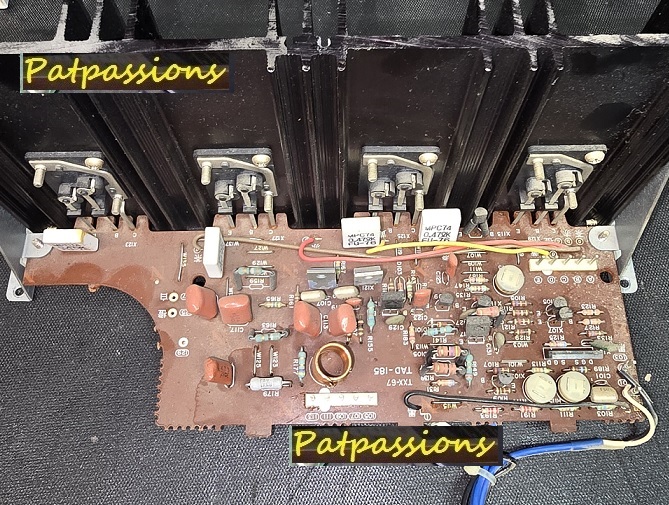

Les cartes de puissances ont été dégraisser et nettoyer

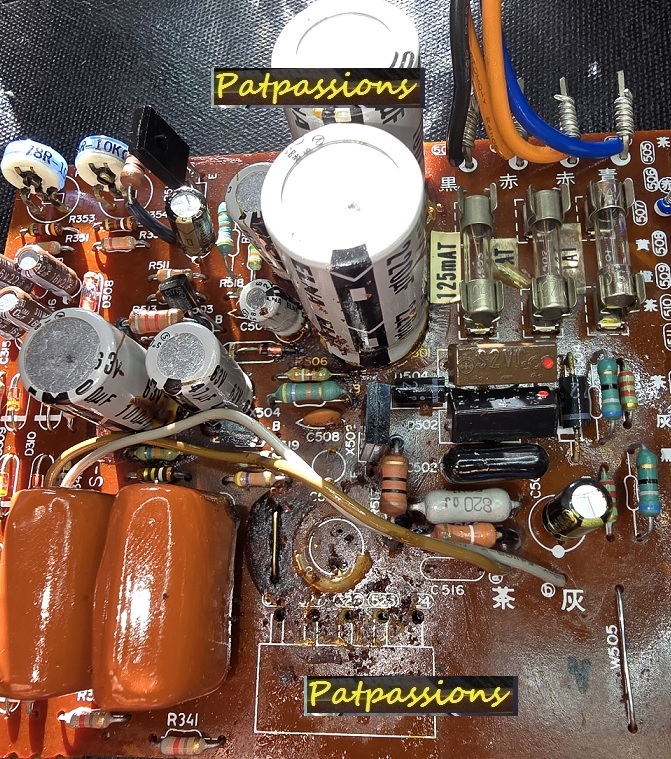

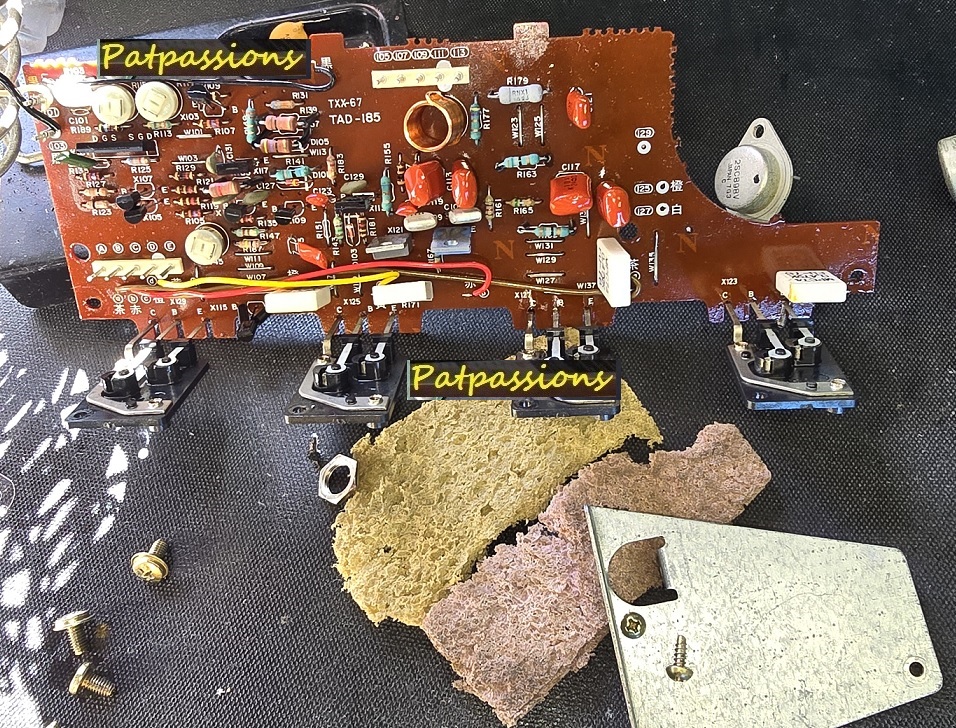

La colle sur le circuit imprimé
ou était collé les anciens condensateurs
a été enlever car elle est devenu
trés corrosif avec le temps .

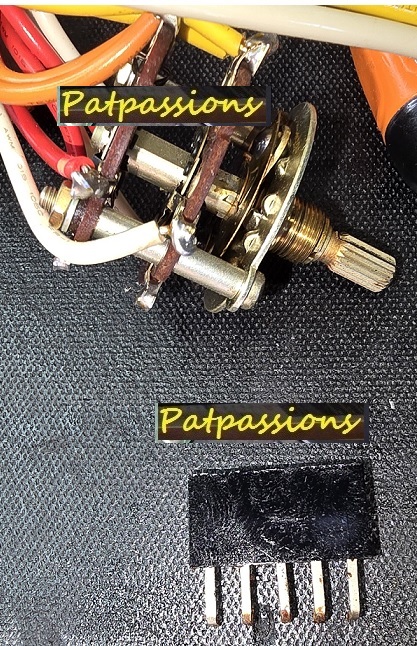

Les connecteurs inter-cartes ont été traiter
ainsi que le commutateur .
Le dégraissage est terminer
et aprés séchage sur 1 journée ,
on peut remonter le tout .

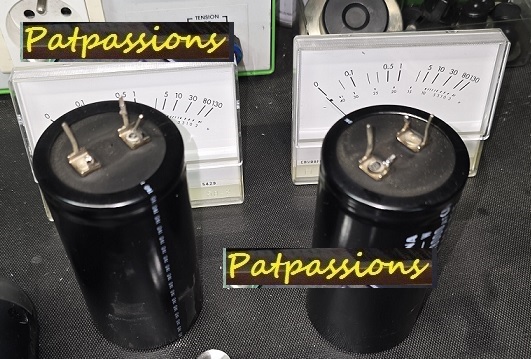

Les condensateurs chimique
qui sont fatigués seront remplacer .

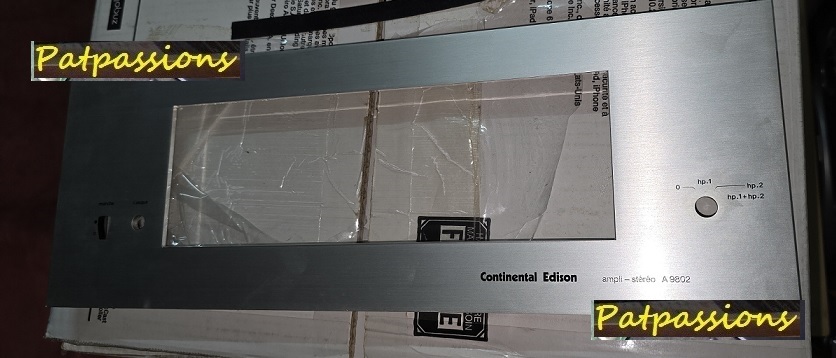

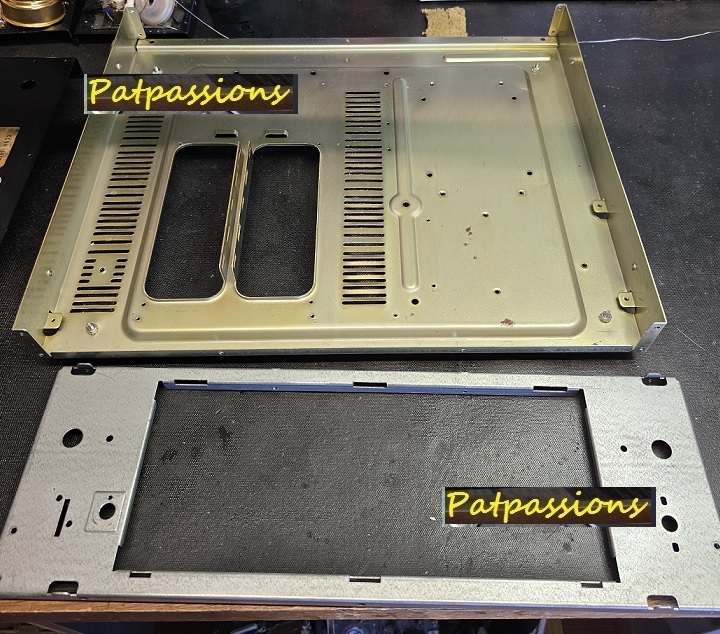

La face avant a été nettoyer .
Le chassis est enfin sec ,
on peut procéder au remontage
de chaque éléments .
Les condensateurs de filtrage ont été vérifier
et ils sont dans un exellent état .
Ils ne seront pas remplacer .
Repose des attache câbles .
Repose de la contre face avant .

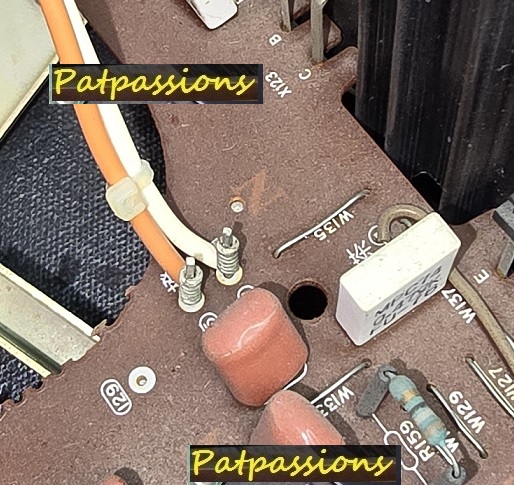

Repose des condensateurs chimique et du câblage .

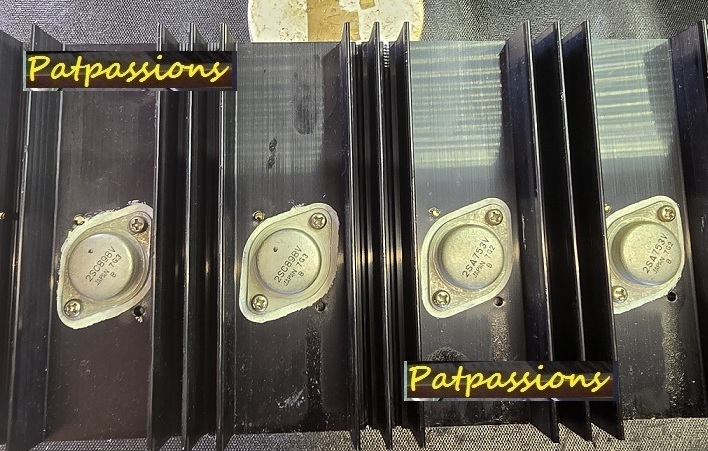

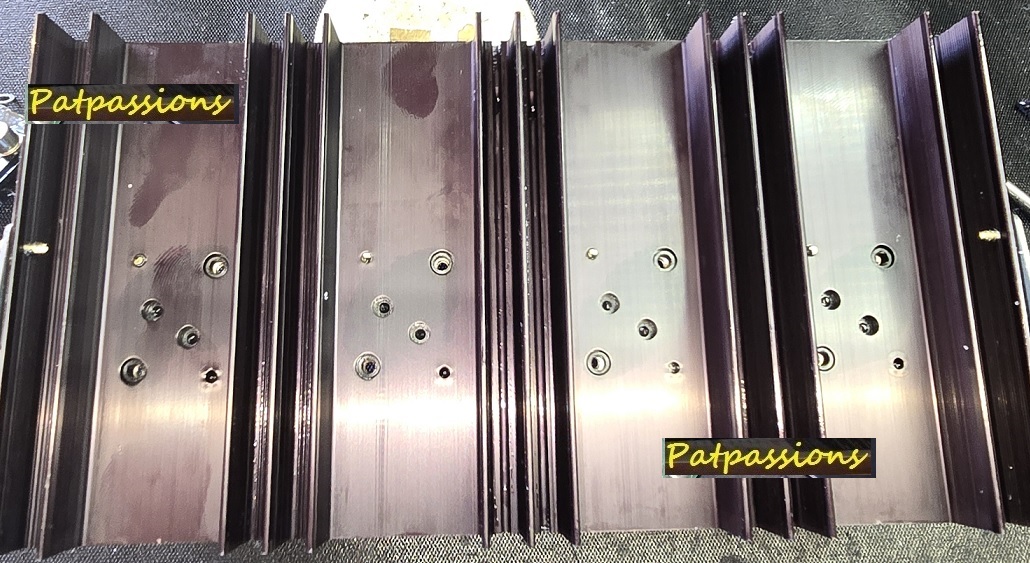

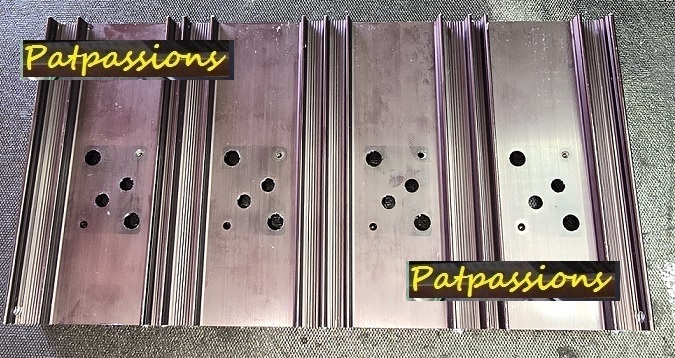

Les radiateurs des blocs de puissance
seront déposés et nettoyer aux ultrasons .
Les transistors de puissance seront vérifiés .
Les éléments en fin de vie seront remplacer .

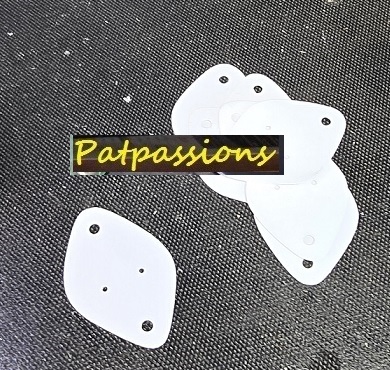

Les isolant mica seront remplacer
par des isolants en silicone .

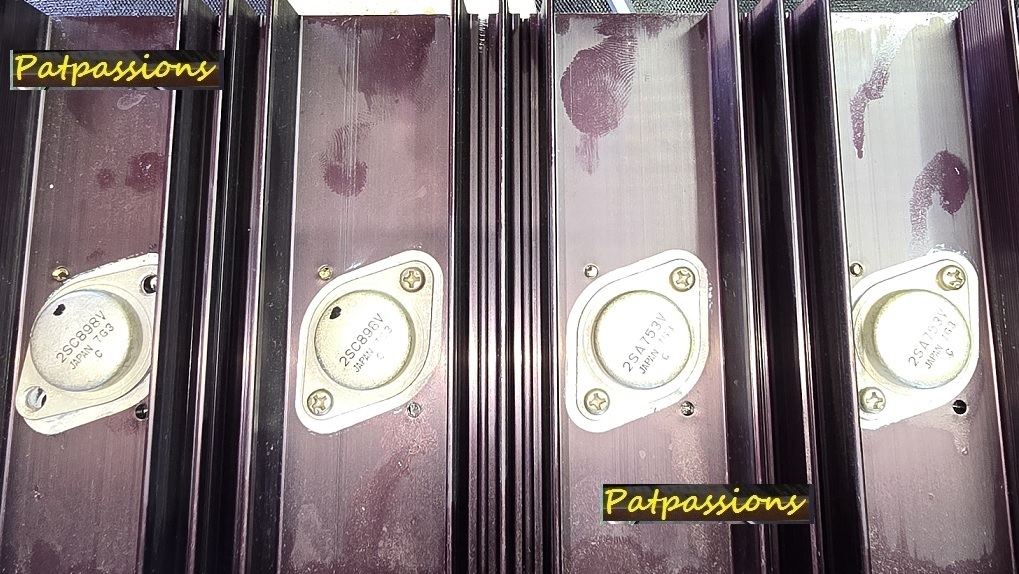

Aprés séchage du radiateur ,
on peut remonter l'ensembles des transistors
de puissance avec leurs nouveaux isolants en silicone .
Un peu de graisse thermique ne leurs feront pas de mal .

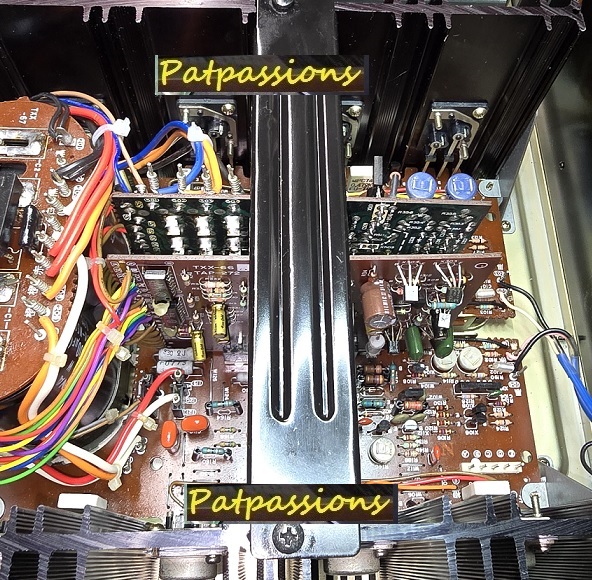

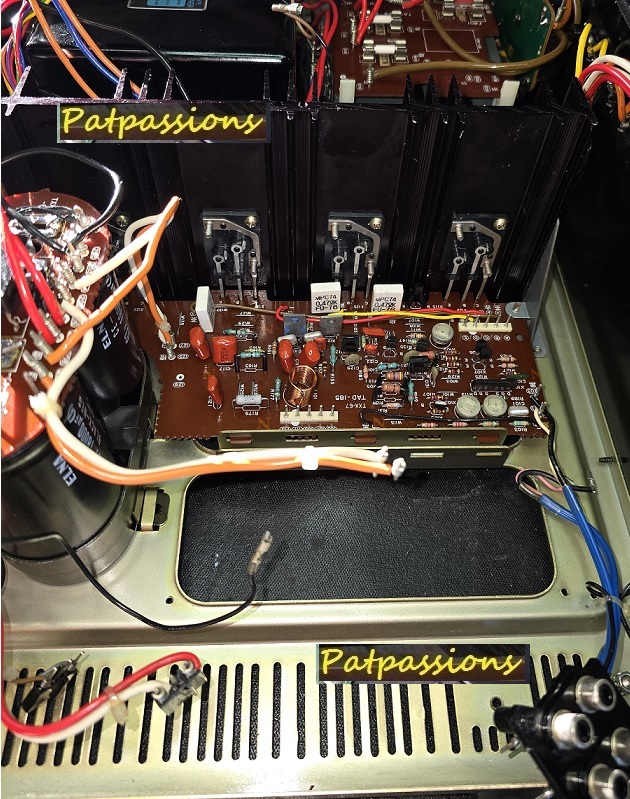

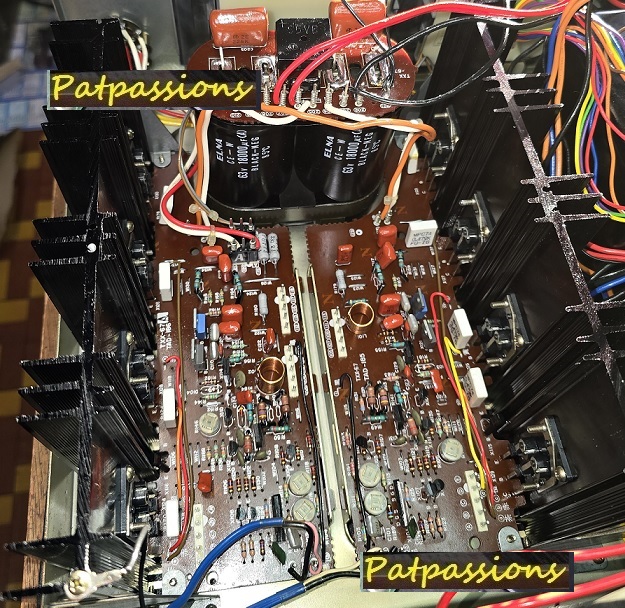

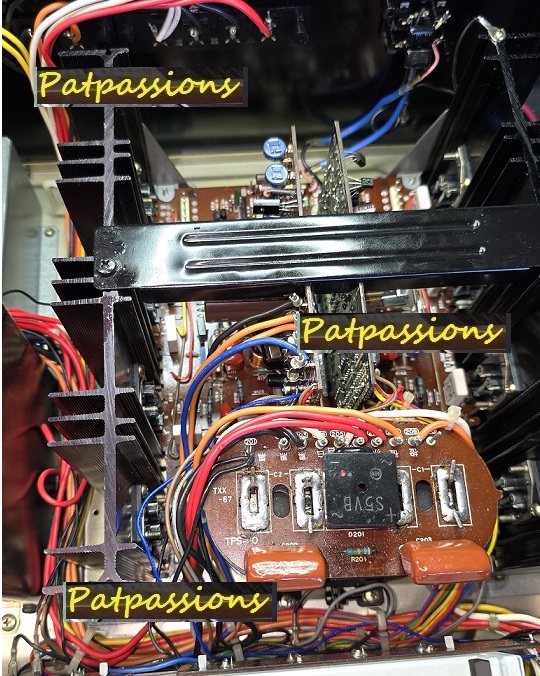

Repose des cartes de puissance .

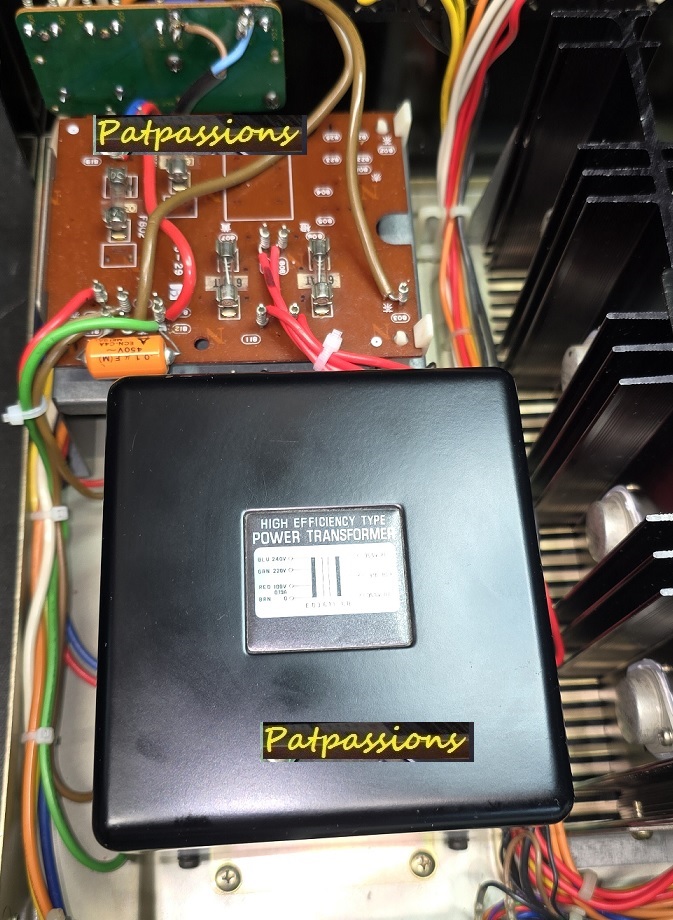

Repose des 2 transformateurs .
Il faut recâbler chaque cartes maintenenant .
Un des support des ampoules de cadran avait une fissure .
Avant la cassure nette , le metal a été souder et renforcer .
Une des ampoules du rétroéclairage était H.S .
Les 4 ampoules 12V ont du être remplacer
par garder l'uniformité de l'éclairage .
Câblage du transformateur .

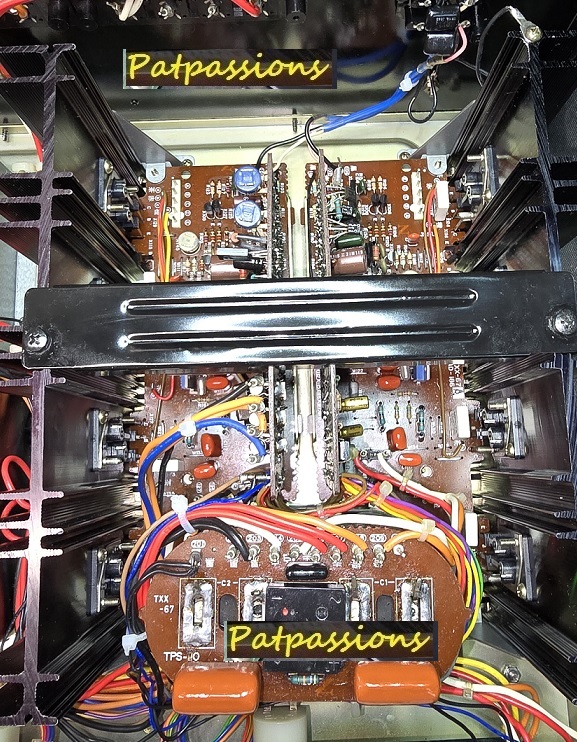

Repose de la barre de renfort .
L'appareil est terminé ,
mais il y avait plusieurs panne dans l'alimentation .
Le shéma disponible sur internet est quasi illisible !
Je me suis bien amusé ...
Aprés avoir assurer que tout fonctionne
corectement le câblage est rangé correctement .
Le bias sur chaque canal a été ajuster
pour un minimum de distortion
ainsi que la tension DC .
Comme trés peu de documentation est disponible sur internet ,

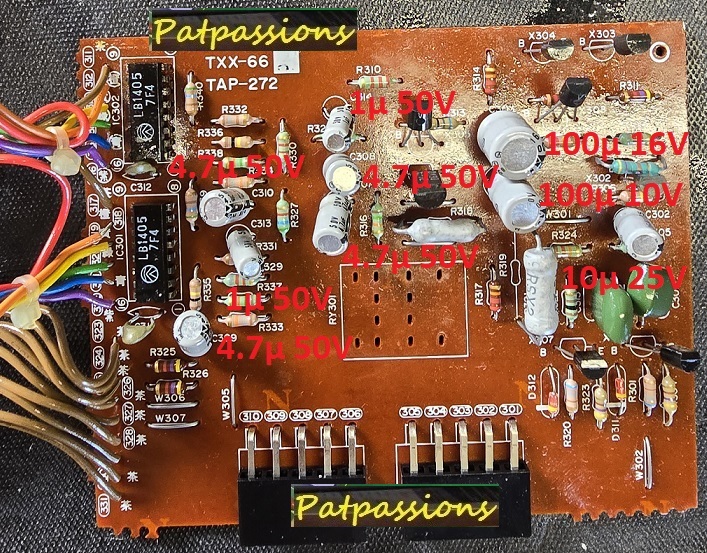

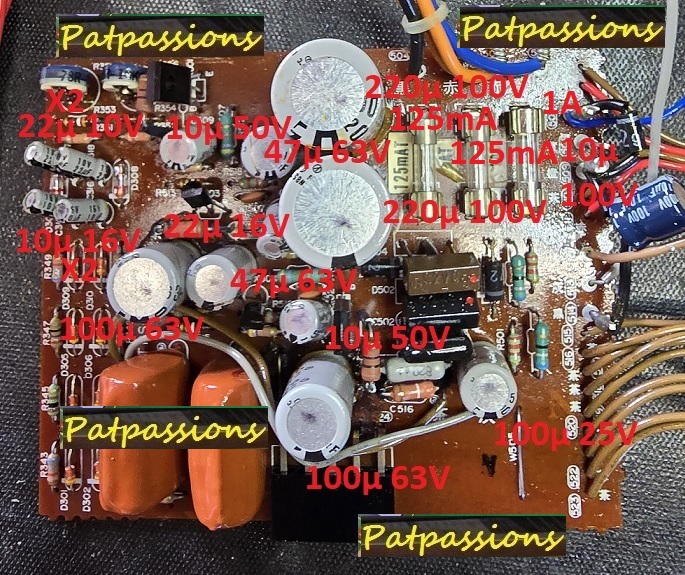

j'ai relevé la valeur de chaques condensateurs chimique .
Cela permettra peut être à d'autres personnes de sauver
d'autres appareils de la décheterie .
Aprés pour une vrai rénovation,
il ne suffit pas seulement de changer les condensateurs ....

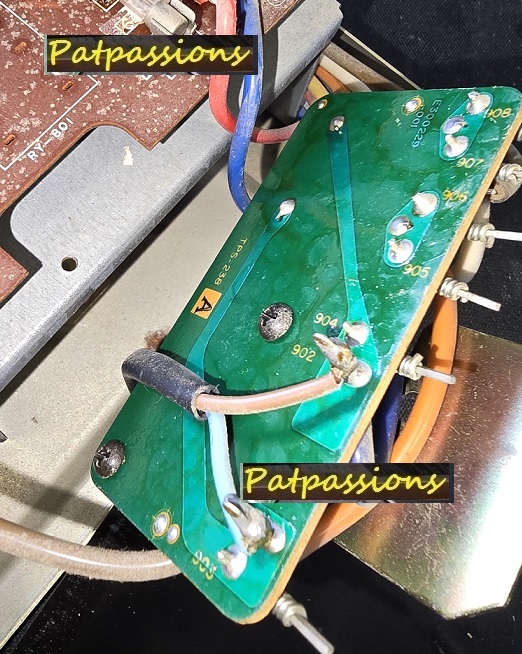

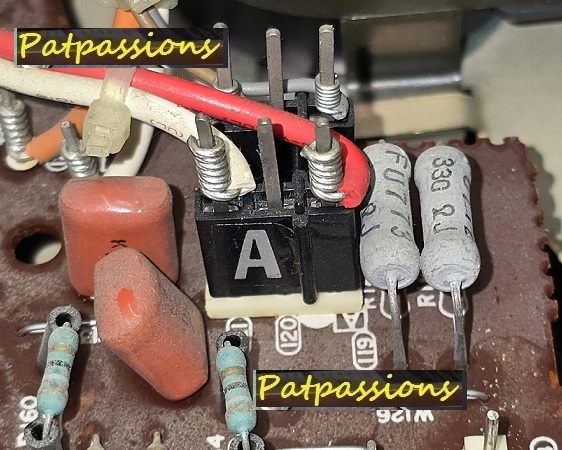

La carte protection .
La carte alimentation .

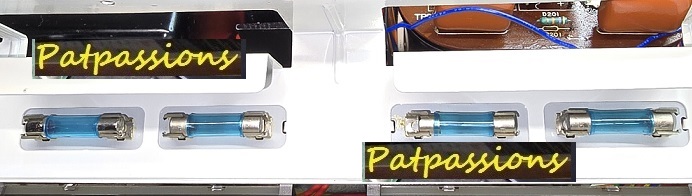

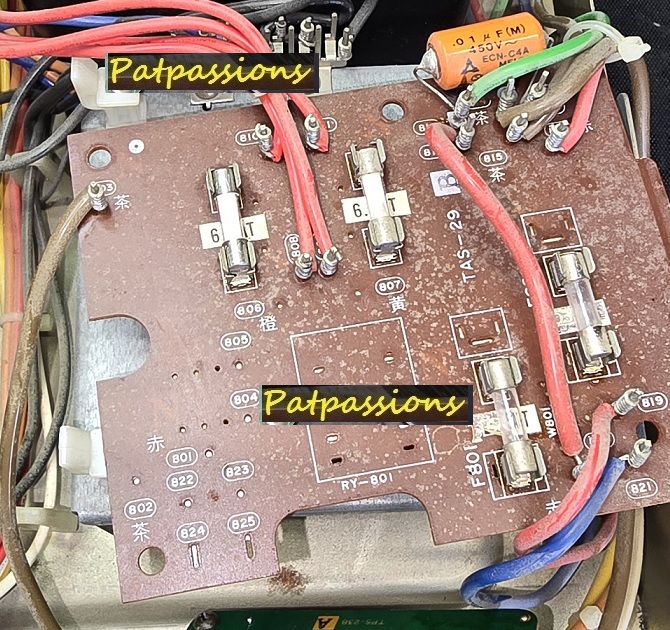

La carte fusibles ,Version 230V.
Un amplificateur qui a beaucoup d'atouts ,
la bande passante est trés étendu
autant dans le bas du spectre que le haut du spectre .
Un temps de monté trés rapide avec une exellente linéarité .
Une belle conception .
Quelques mesures sur le comportement global de l'amplificateur
après changement des composants .
Le constructeur donne une puissance de 100W par canal ,
mais au banc la puissance est bien supérieur avec une trés large marge .
Il a été possible de messurer une puissance supérieur à 150W et l'écretage était encore bien loin ...

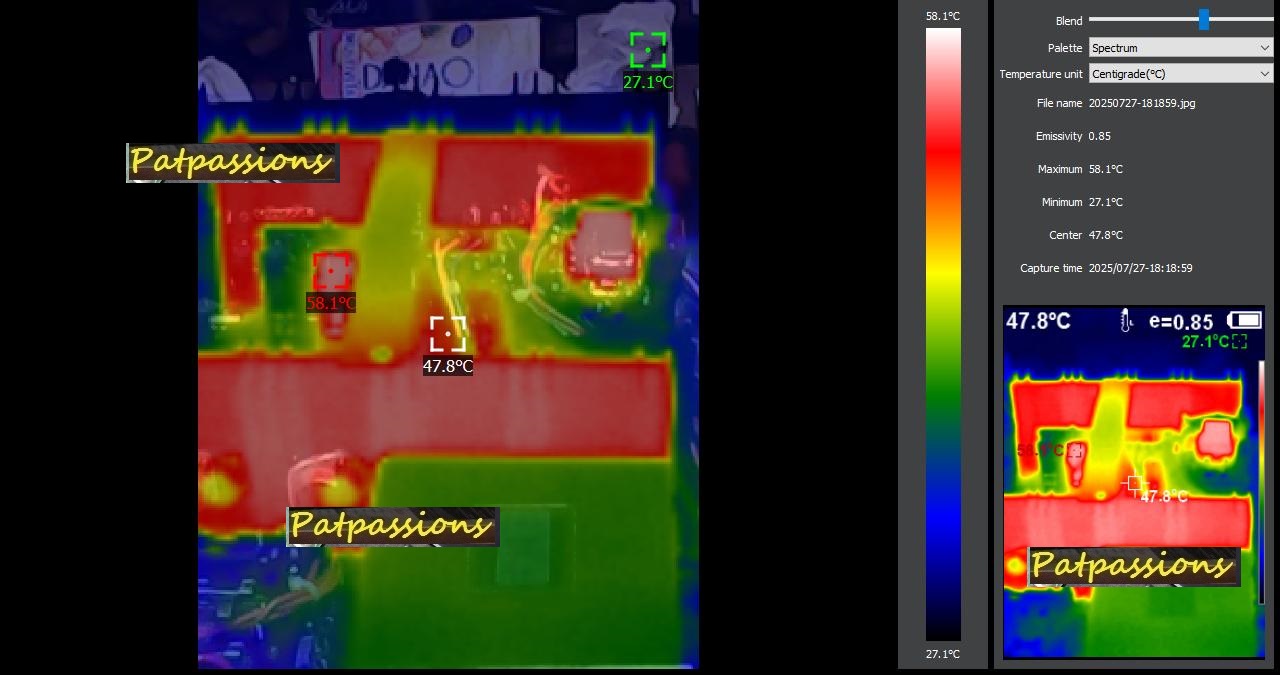

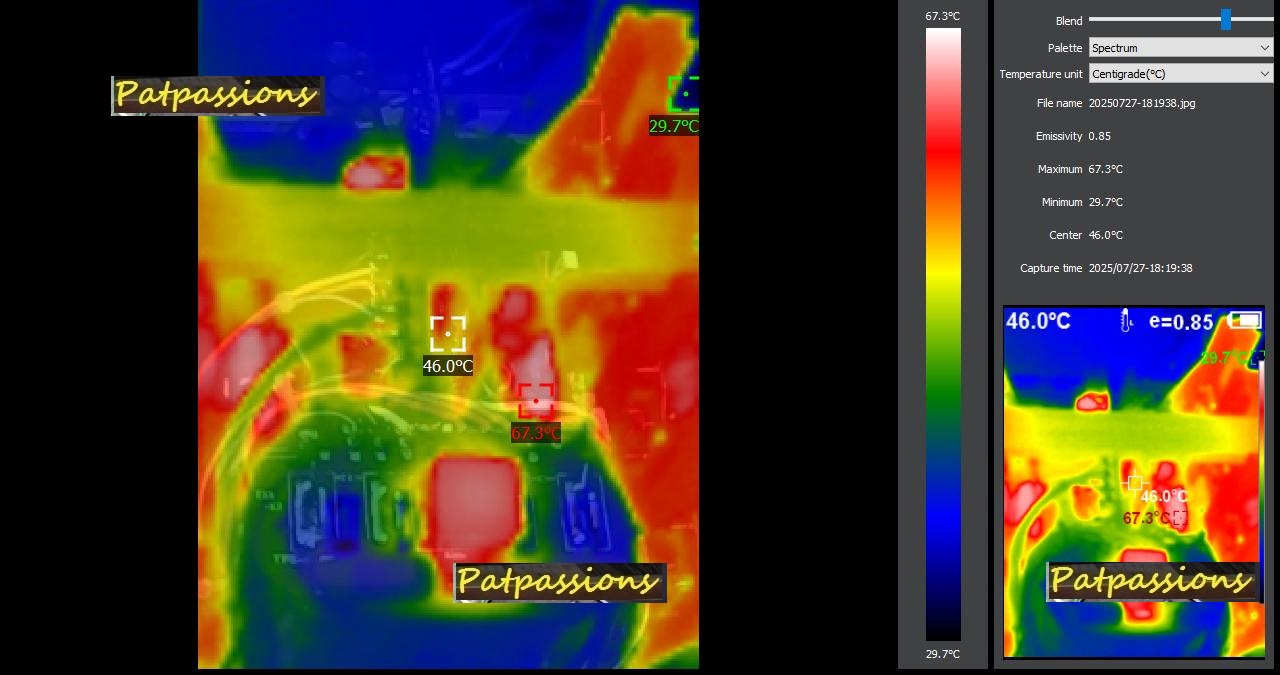

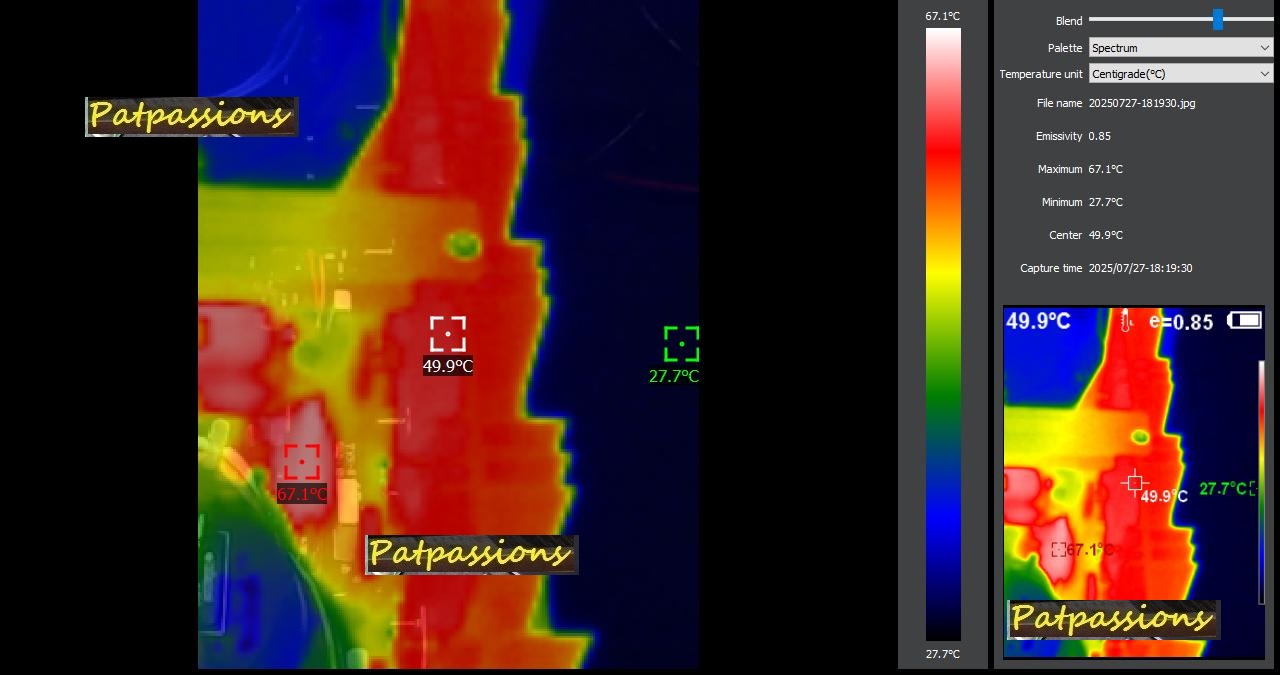

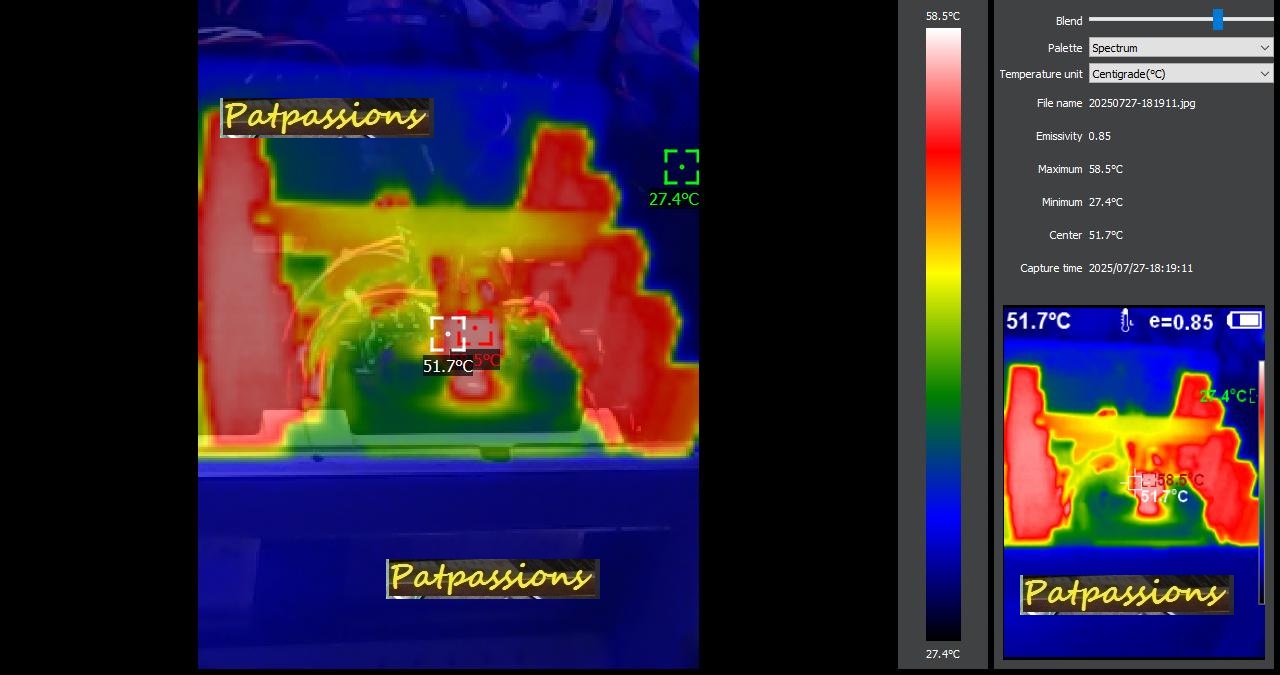

Analyse thermique aprés 4 heures de chauffe sous 1W de dissipation continue
sous une charge résistive de 8 ohms .

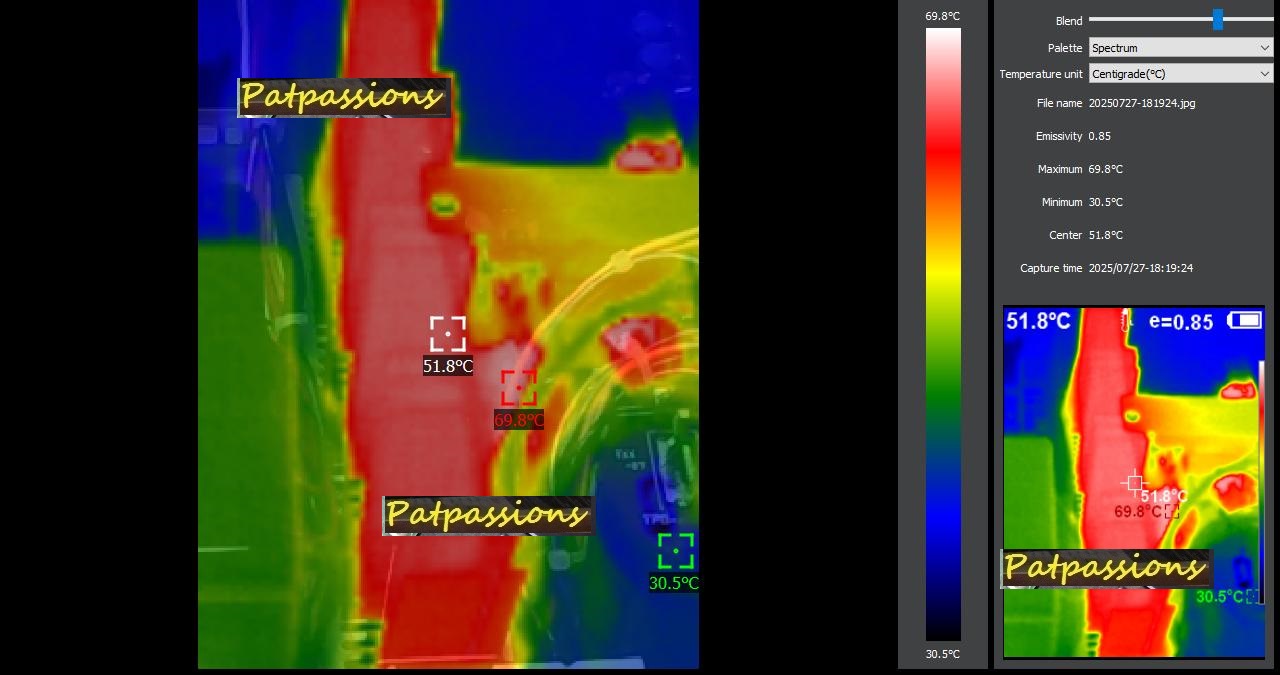

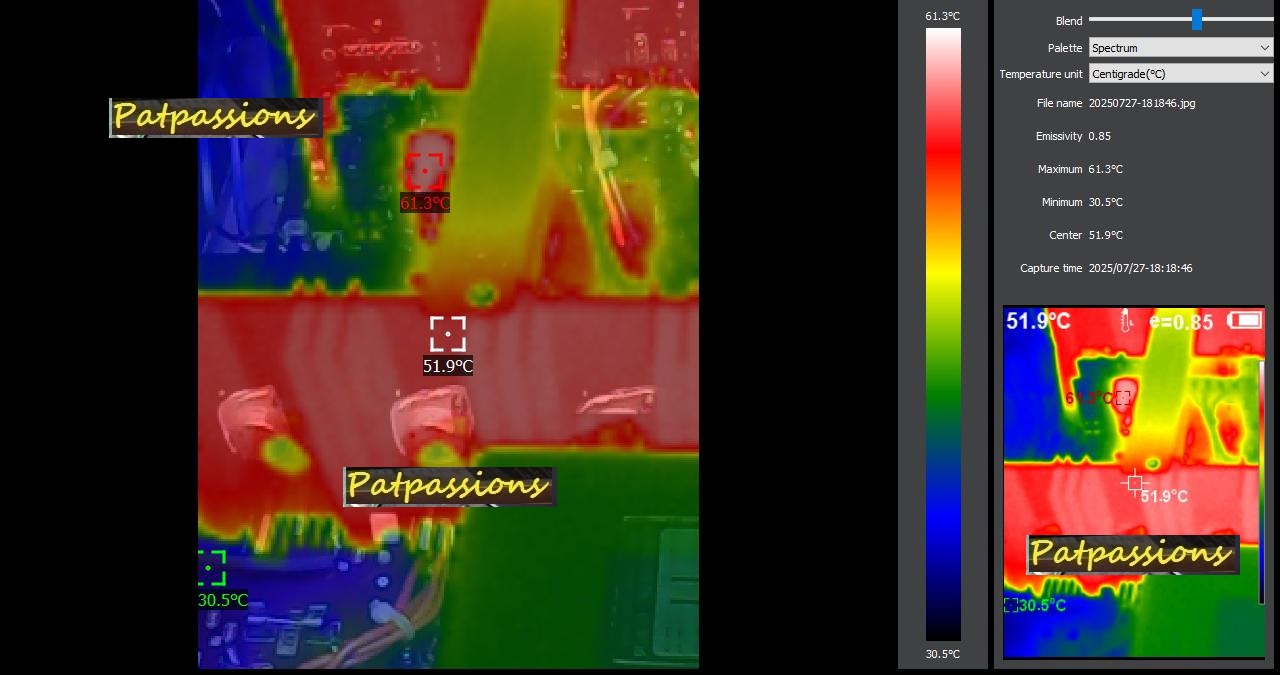

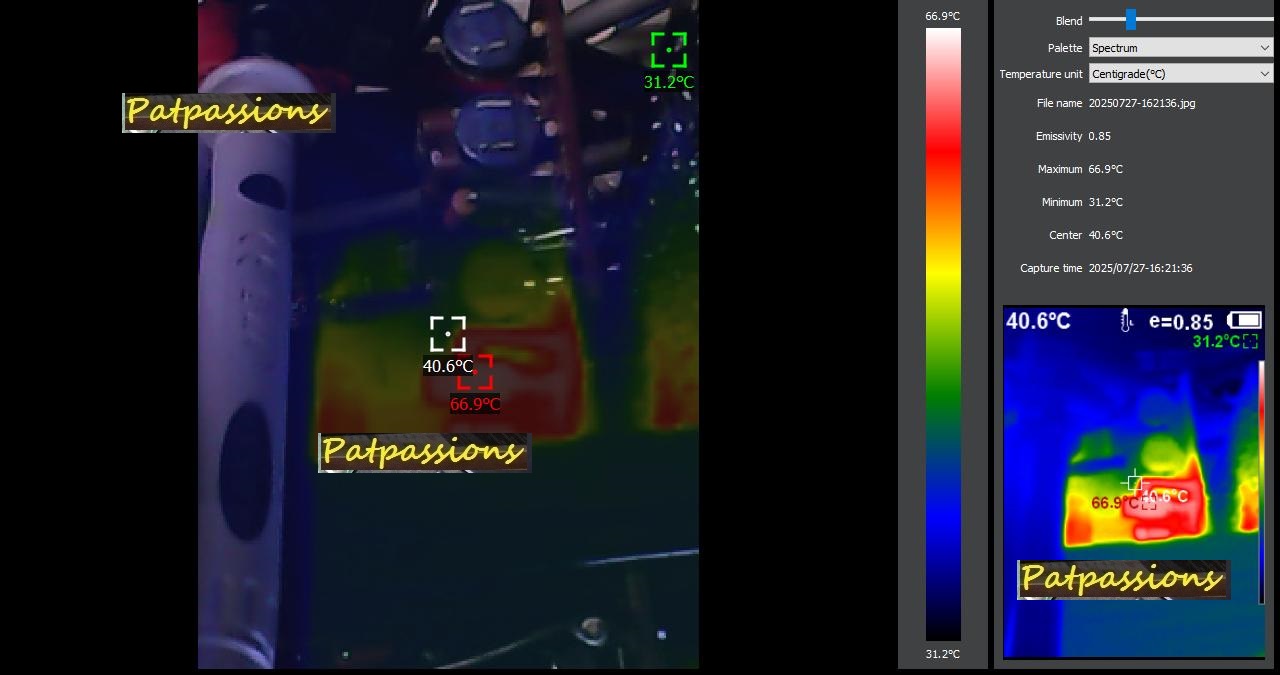

Surveillance de la température des transistors de puissance .
Mesure de la performance des radiateurs
à pouvoir dissiper la chaleur des transistors de puissance .

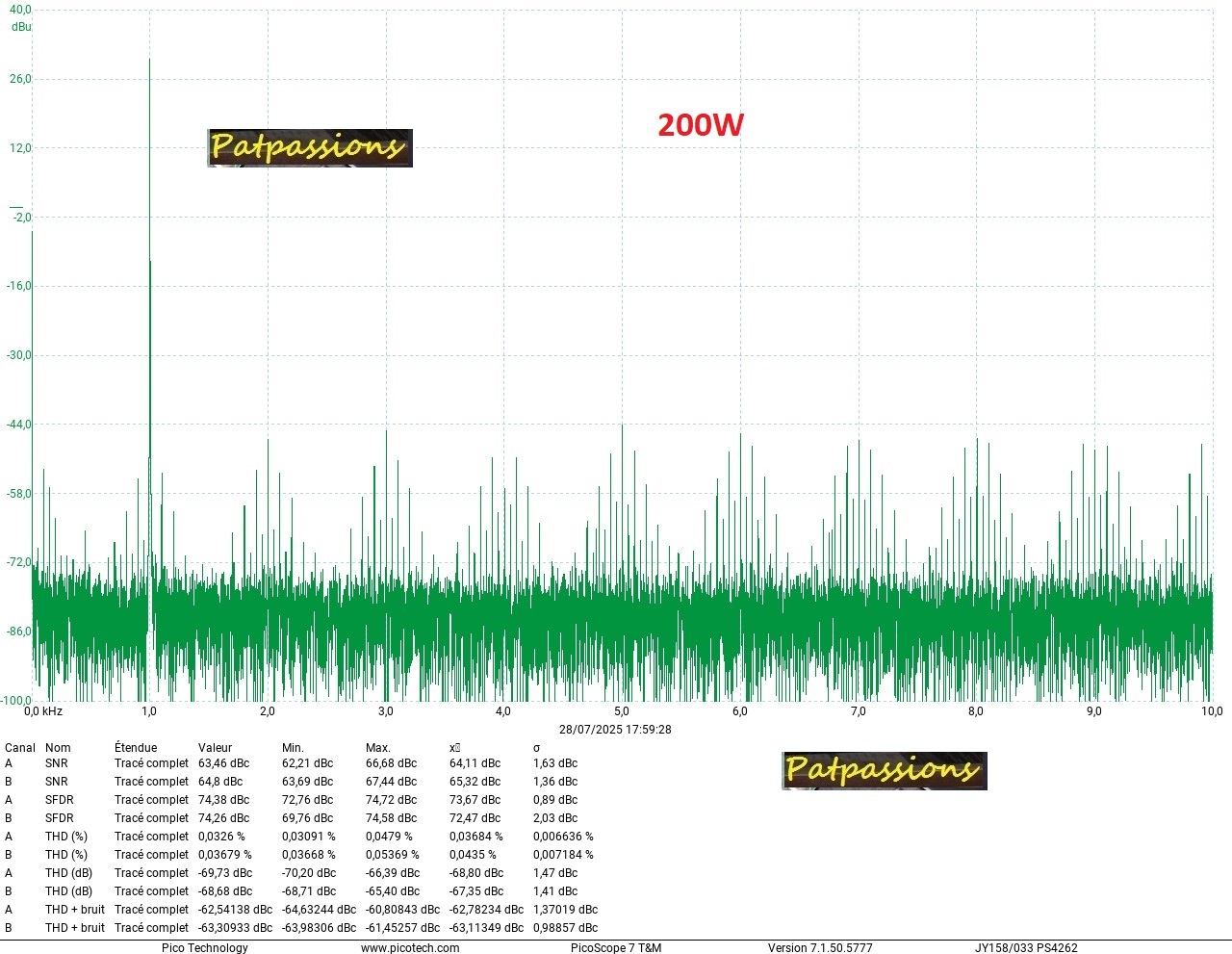

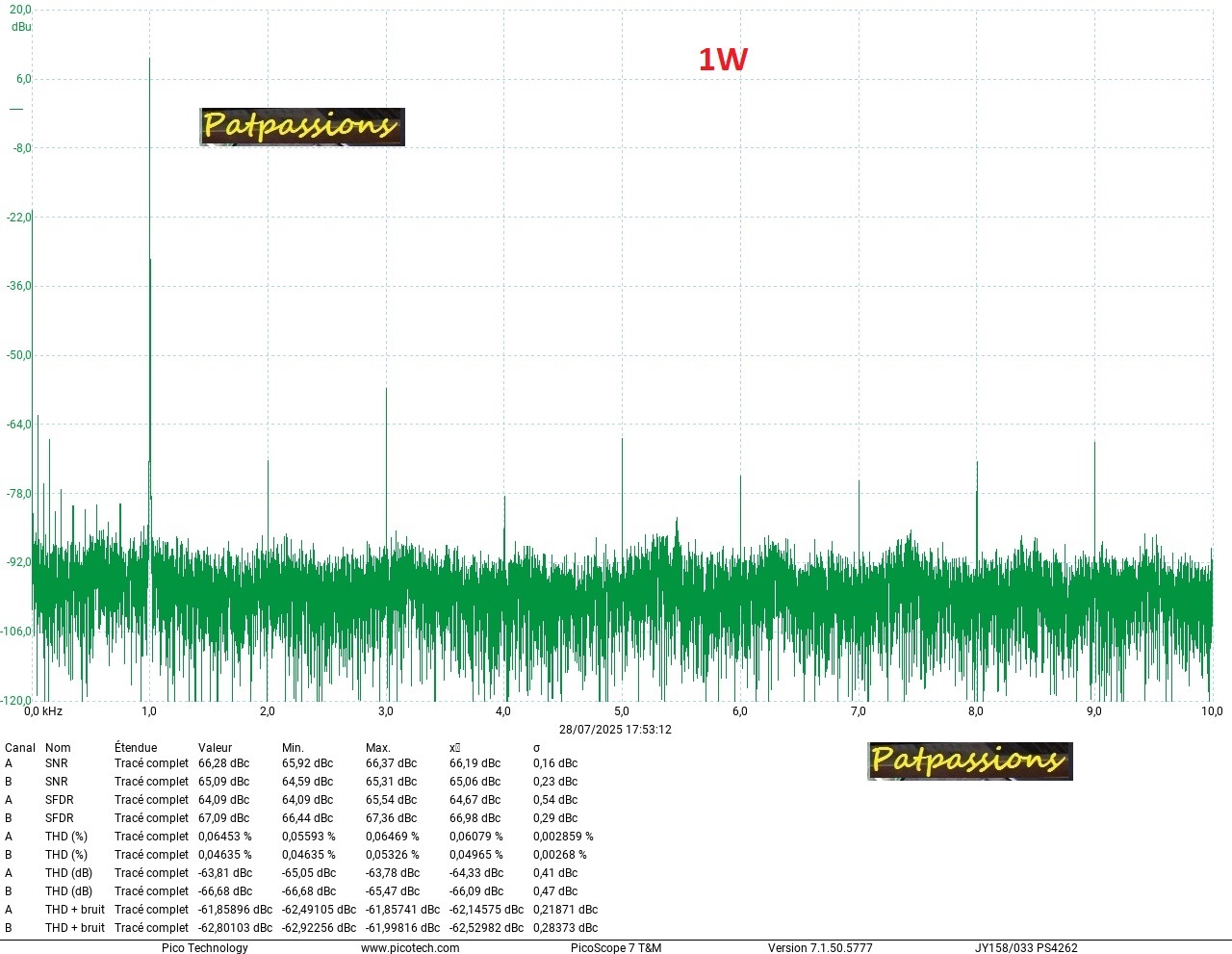

Mesure de la distortion pour différentes puissances sous 8 ohms :
La distortion est assez correct sur les 2 voies quelques soit la puissance .

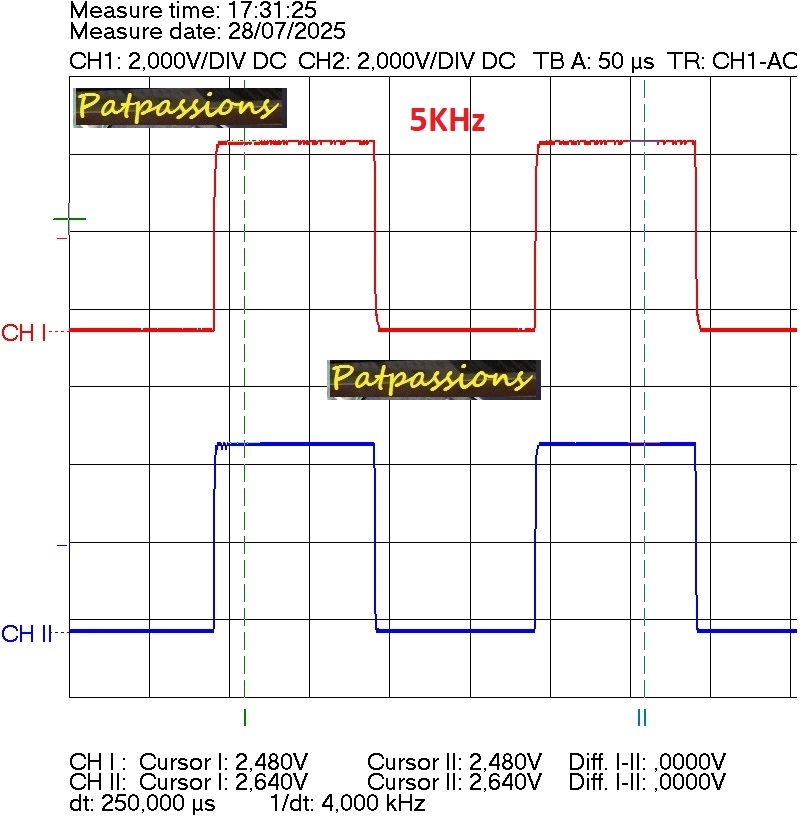

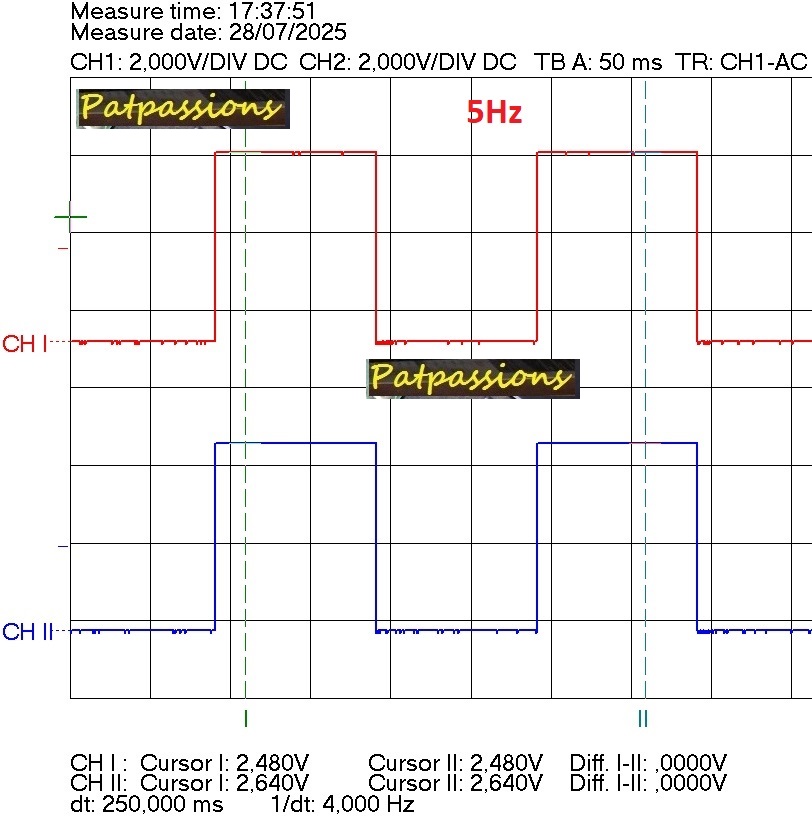

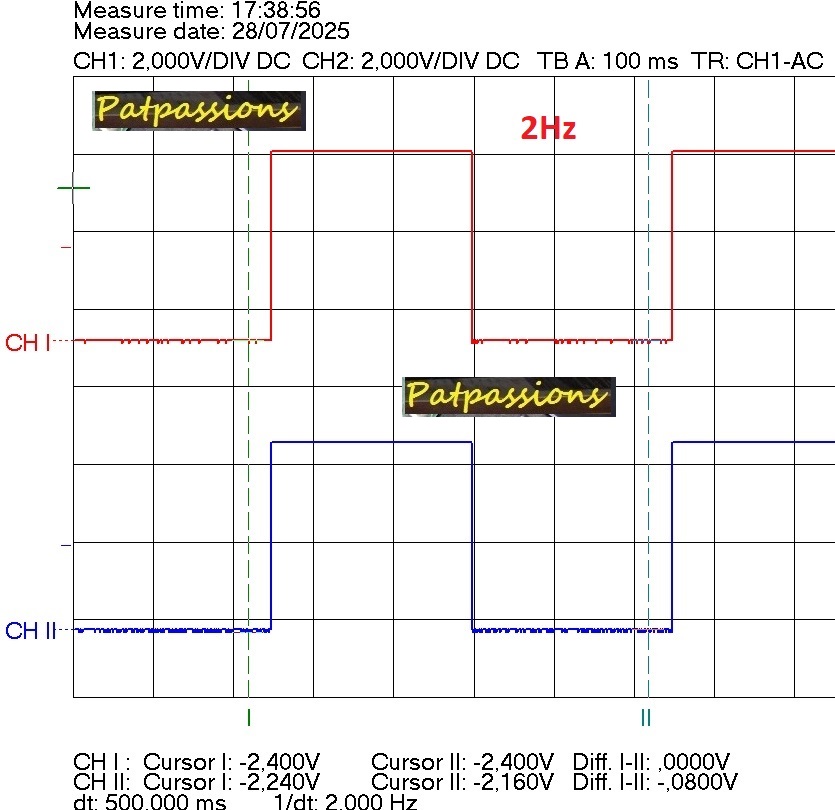

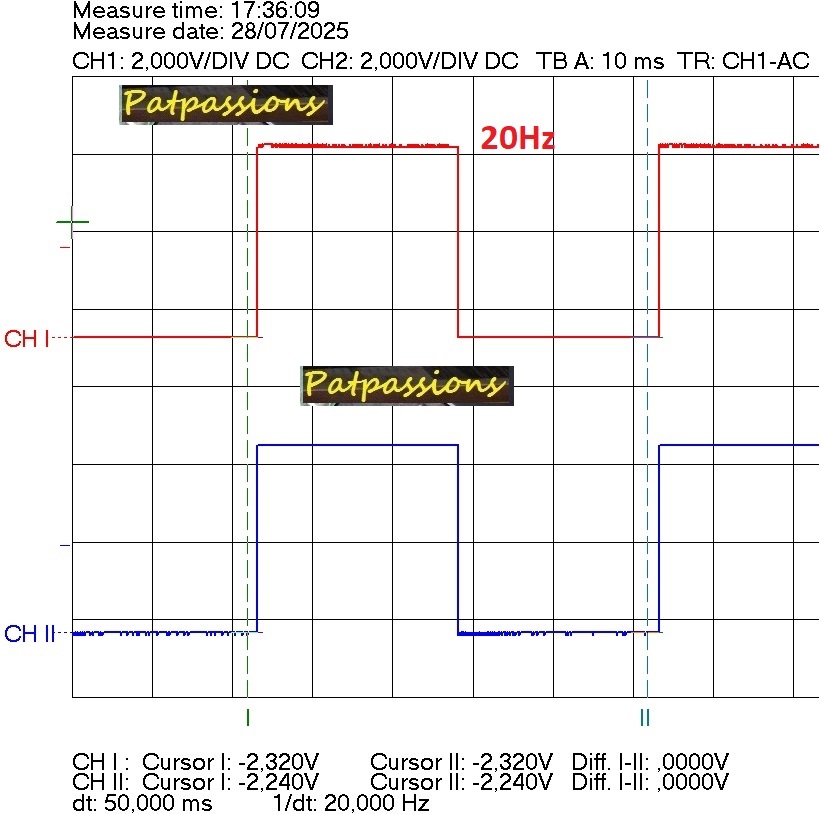

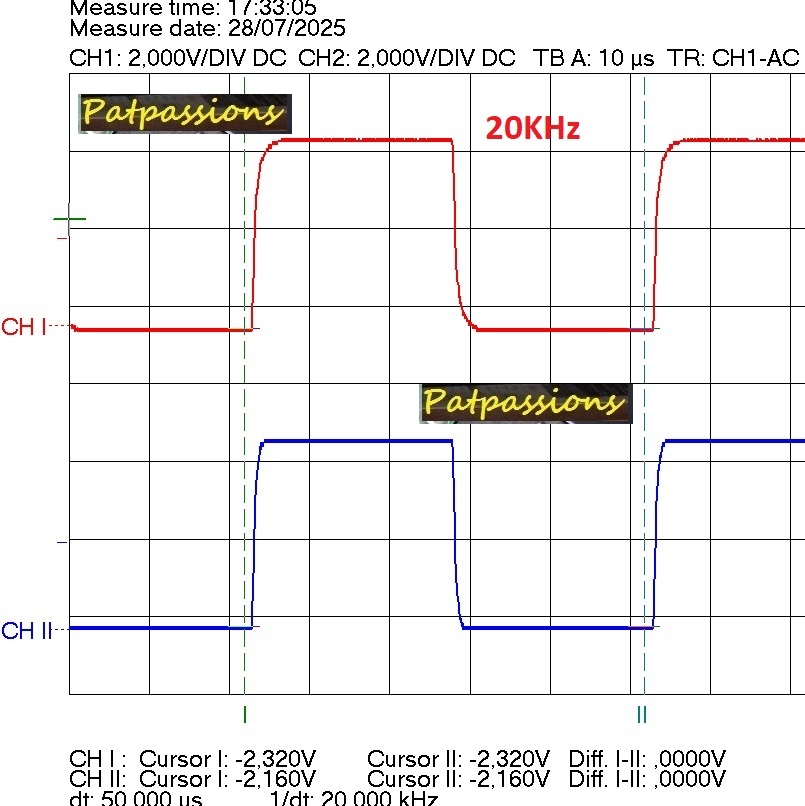

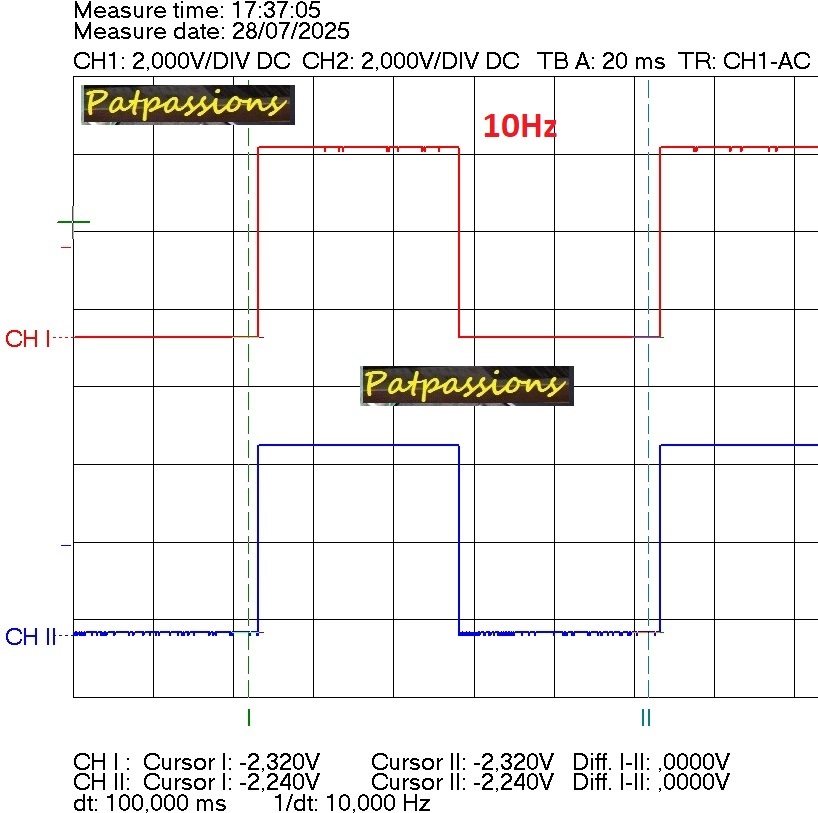

Comportement sur signal Carré pour différentes
fréquences à la puissance de 1Weff sous 8 ohms :
L'amplificateur descend trés bas en fréquence !

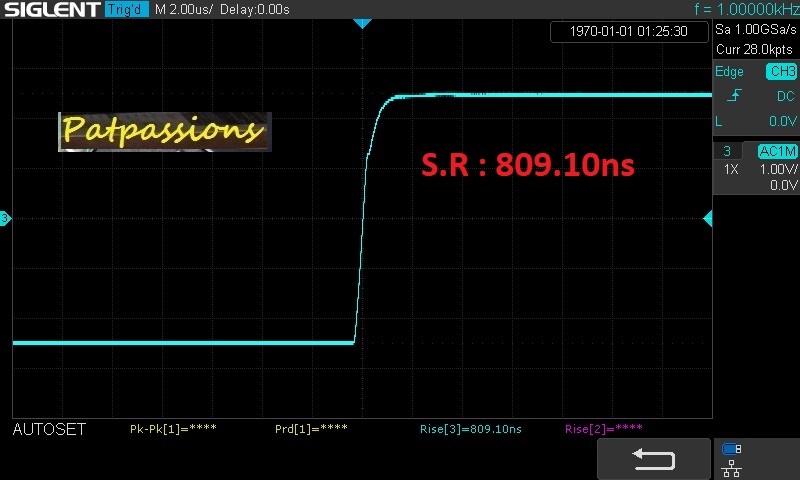

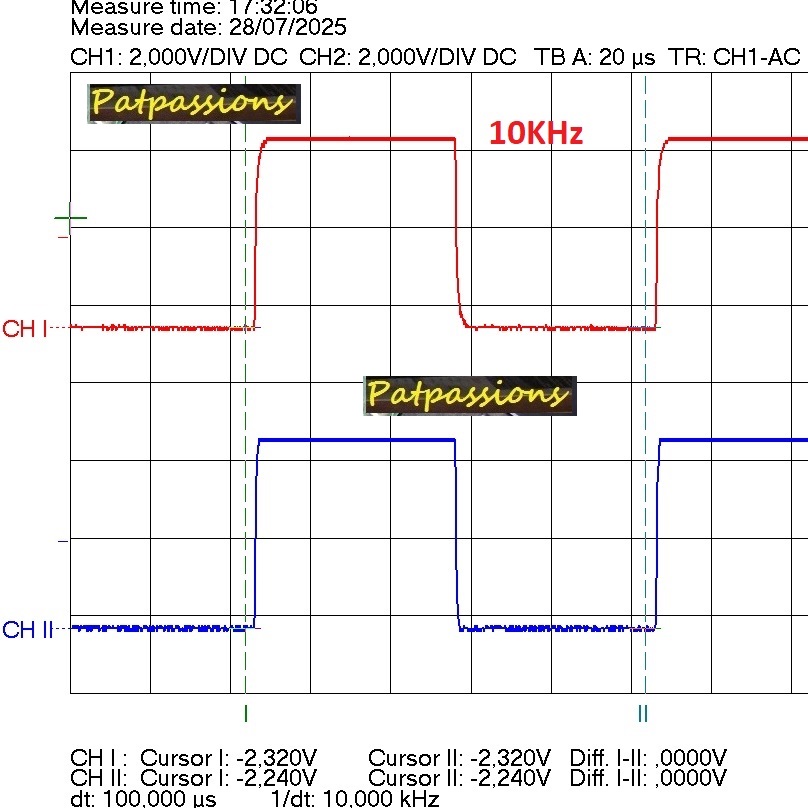

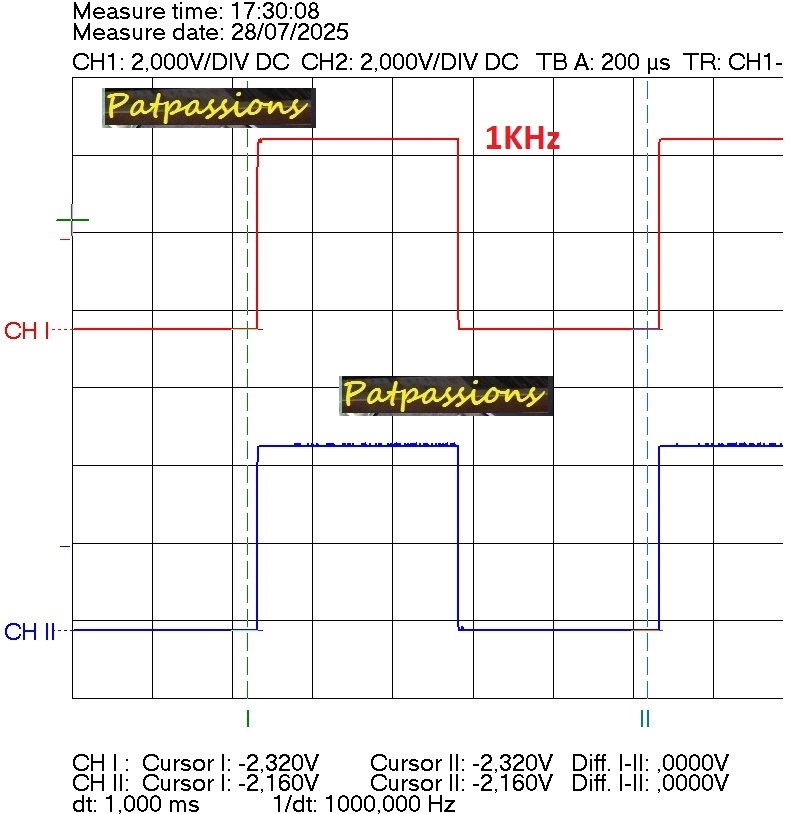

Mesure du temps de montée sur un signal de 1KHz
sous une charge de 8 ohms.
L'amplificateur est assez rapide , des mesures remarquable !

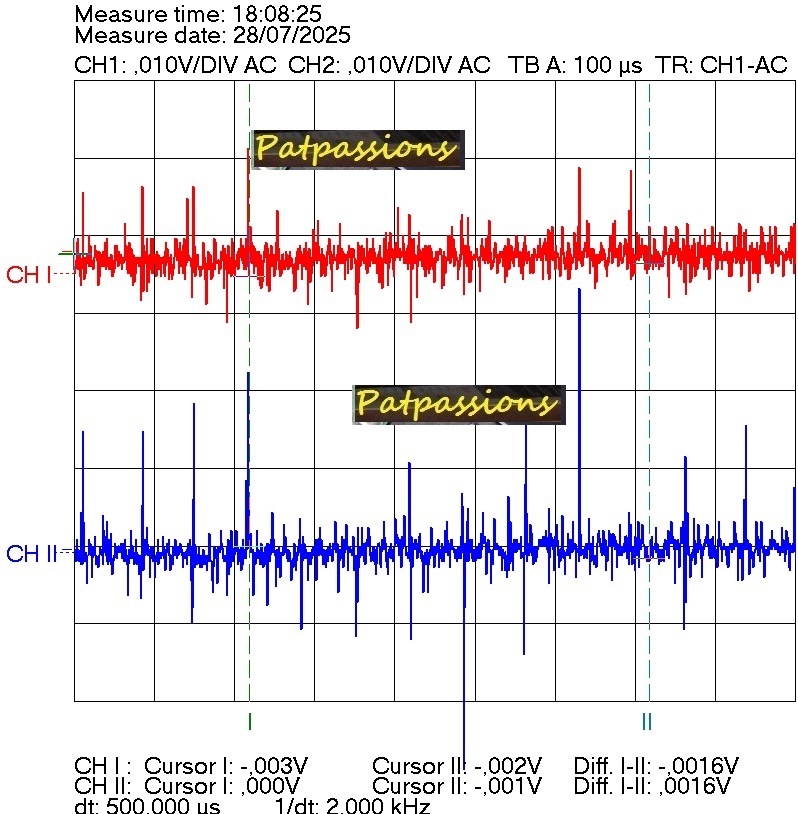

Mesure du bruit Volume à 0, les filtres sont désactivées.

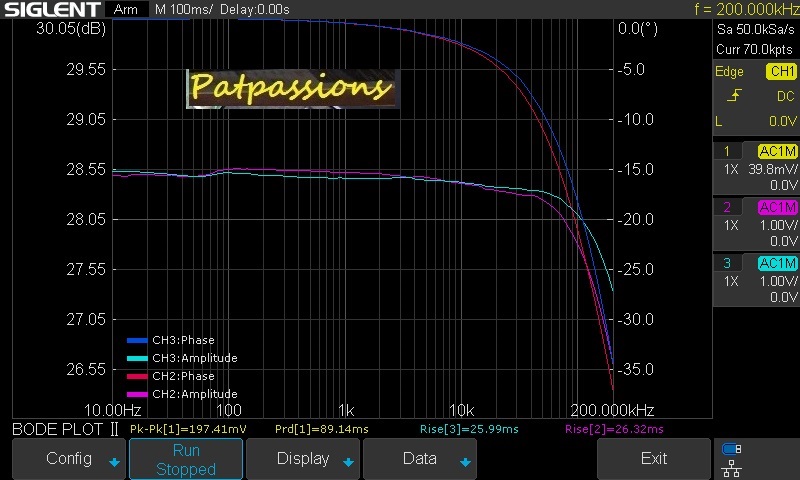

Mesure de la bande passante :
La bande passante est trés étendu, plus de 20KHz !
