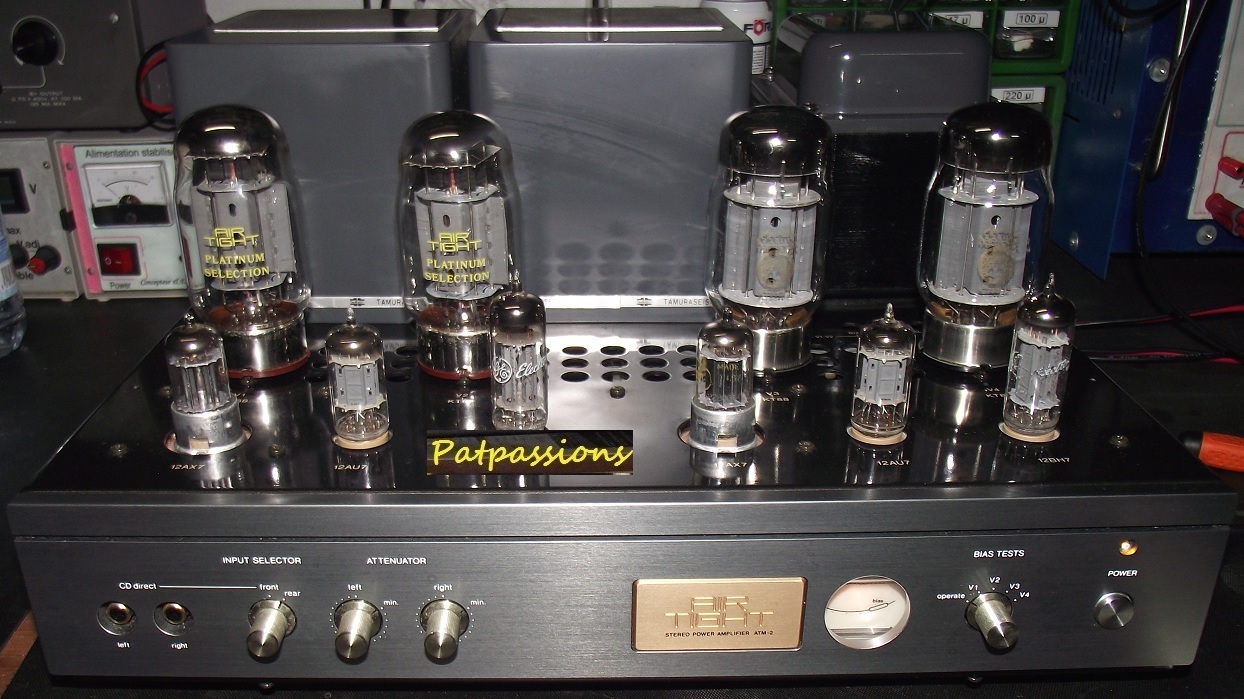

Passage à l'atelier amplificateur Airtight modèle ATM-2 (année ? )
A l'arrivée de l'appareil

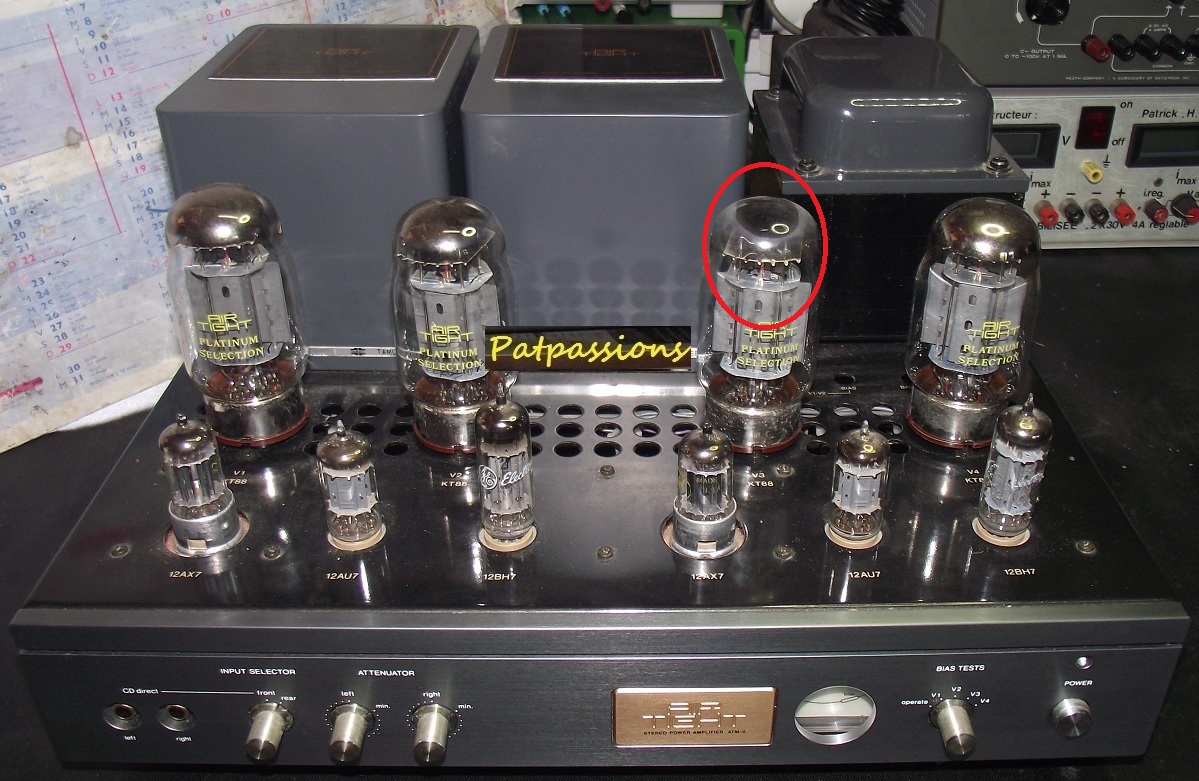

Déjà , on peut constater que un des tubes KT88 est H.S !
Principaux Travaux à effectuer :
*Remplacement des résistances d'écran des tubes KT88 .
*Remplacement des tubes de puissance du canal droit .
*Vérifications au lampemetre des tubes.
*Réglage du bias du canal droit et vérification de celui du canal gauche .
*Nettoyage .

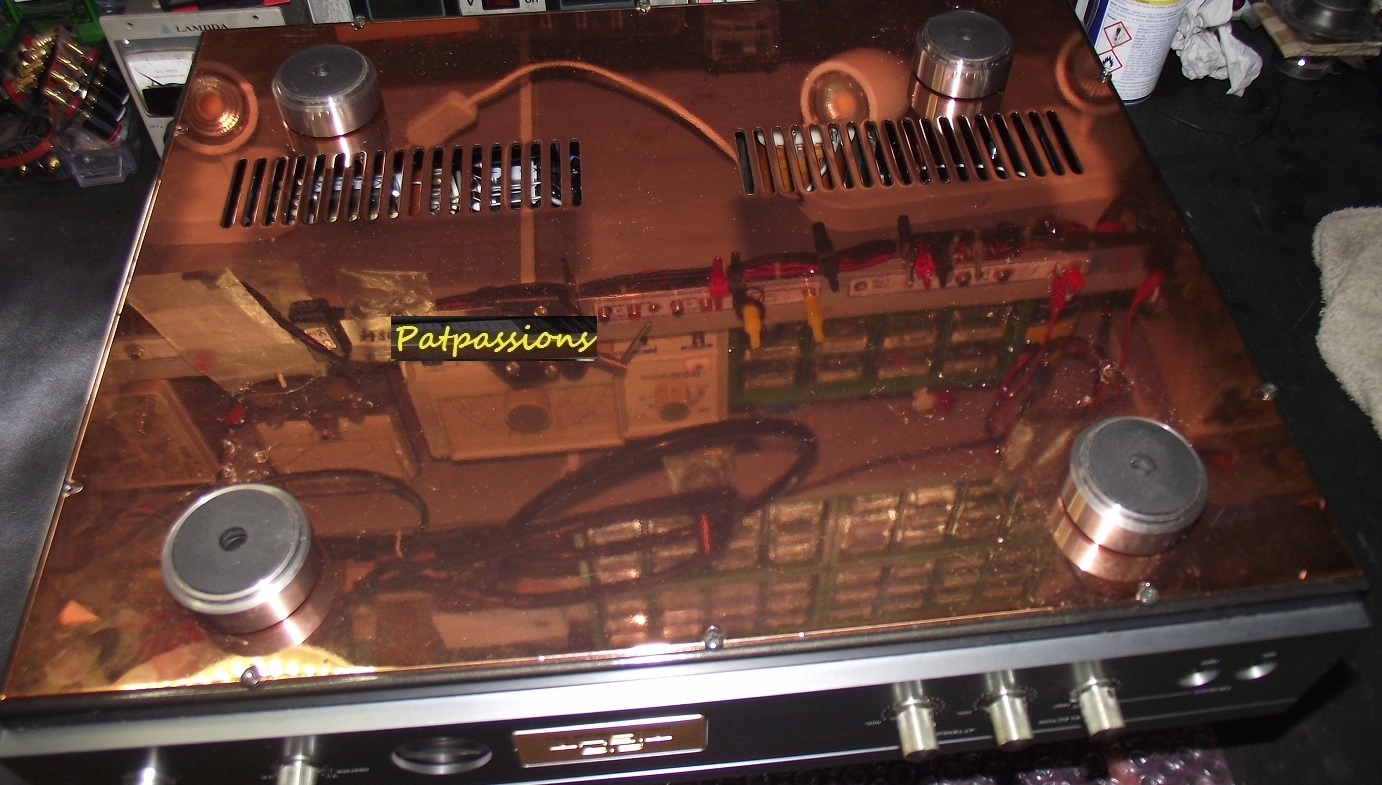

On peut remarquer qu'il manque manque des vis
pour maintenir la plaque inférieur !

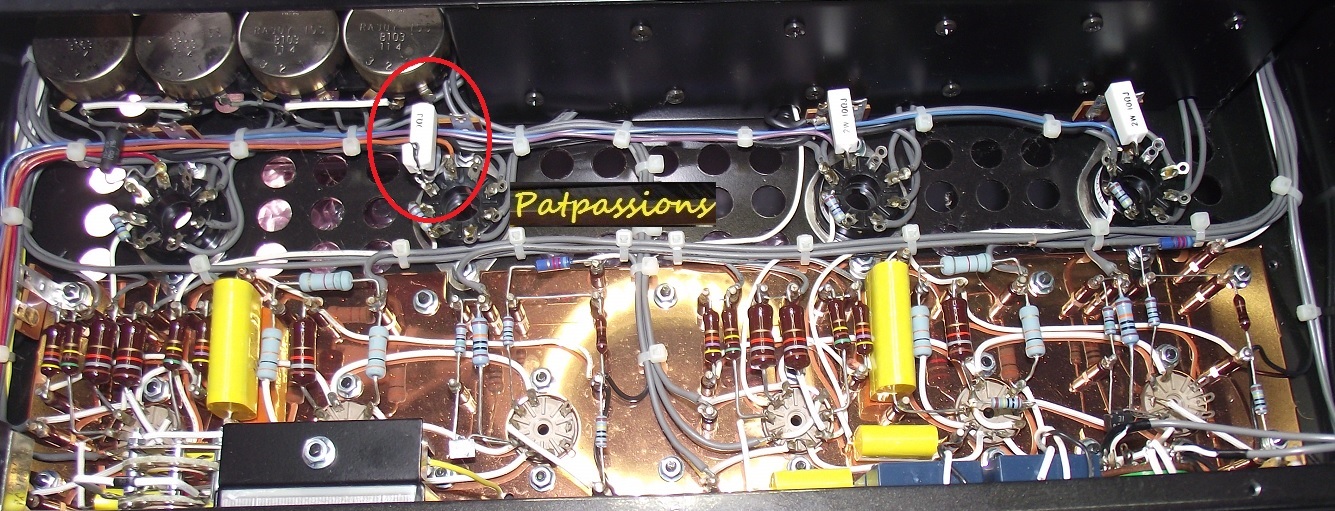

La , ou on a pu voir un des tubes KT88 H.S ,
la résistance d'écran du tube a explosé .
En même temps c'est une sécurité pour éviter
des dommages plus important à l'élèctronique .
Ces résistances ne sont probablement pas d'origine ,
sur l'un des tubes il y a du Spernice ...

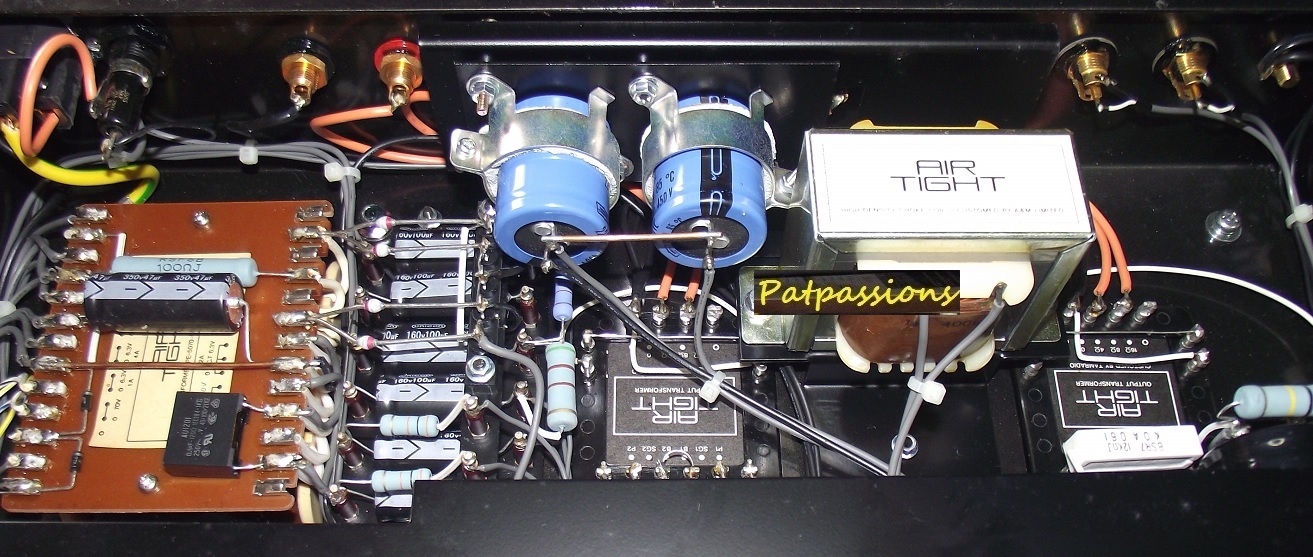

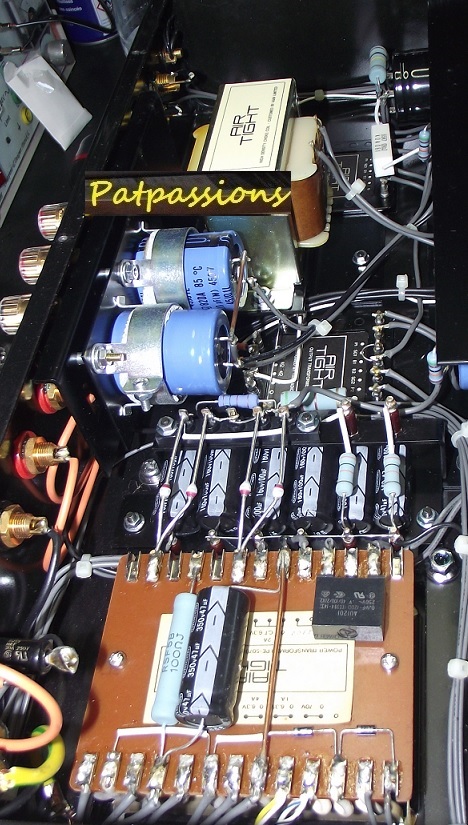

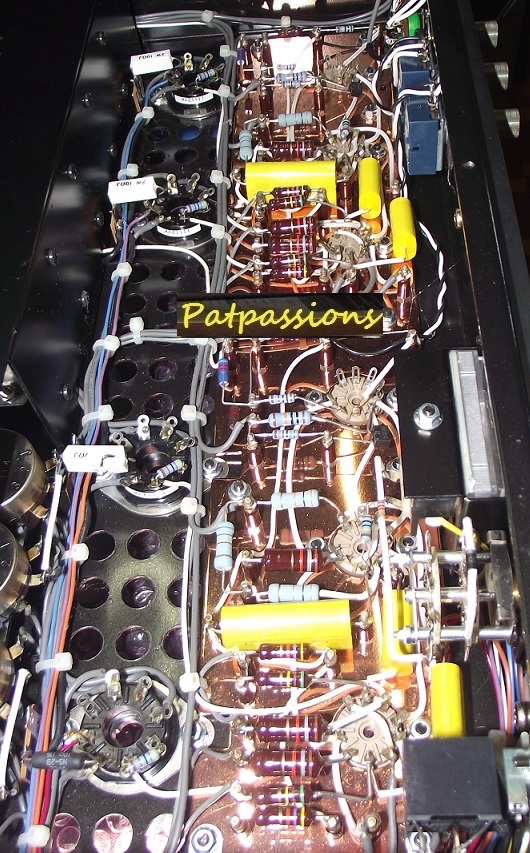

Le câblage est particulieremnt soigné et la maintenance est facile .

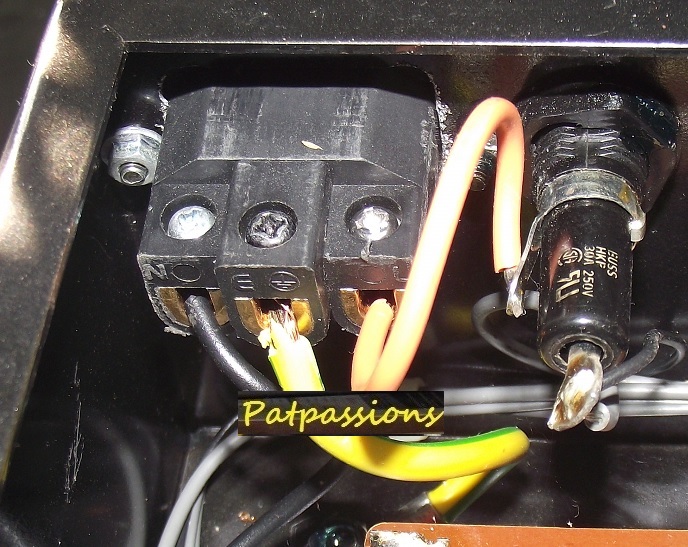

Pour la prise IEC , pourait mieux faire ...
Rapport de mesures sur les tubes qui ont été effectuer
sur un équivalent du Metrix U61
KT88 |
V1 | V2 | V3 | V4 |
|---|---|---|---|---|
Mesures |
40mA | 50mA | 3mA | 42mA |
| Usure | 19% | BON à 102% | H.S | 15% |
| KT88 (neuf) | V5 | V6 |
|---|---|---|
| Mesures | 70mA |
80mA |
| 12AX7 | V7 | V8 |
|---|---|---|
| Mesures | T1: 3mA ; T2 : 3mA | T1: 3mA ; T2 : 3mA |
| Usure | BON à 187% |
BON à 187% |
| 12AU7 | V9 | V10 |
|---|---|---|
| Mesures | T1: 10mA ; T2 : 10mA | T1: 10mA ; T2 : 12mA |
| Usure | BON à 454% |
BON à 454% |
| 12BH7 | V11 | V12 |
|---|---|---|
| Mesures | T1: 7mA ; T2 : 7mA | T1: 8mA ; T2 : 7mA |
| Usure | BON à 225% |
BON à 225% |
Le réglage du Bias a été réaliser grossiérement une fois
aprés une 1 heure de chauffe
et réajusté finement une seconde fois aprés 3 heures de chauffe .
Les mesures sont impressionnante mais à l'écoute c'est un vrai régal ..
Quelques mesures sur le comportement global de l'amplificateur

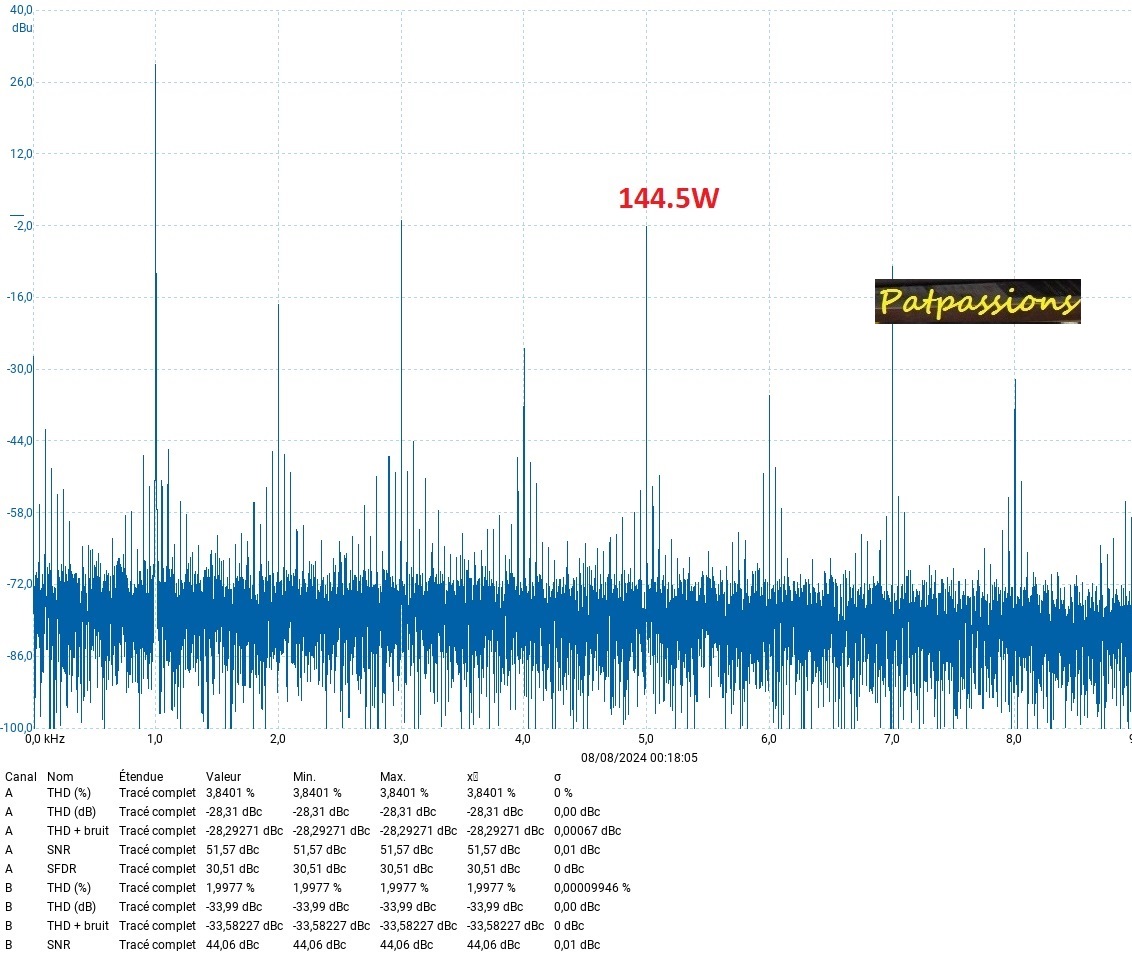

La puissance efficace mesurer instantané est de 144.5W !
sous une charge résistive pure de 8 ohms ,
avant écrêtage.
Les mesures de puissance ont été réaliser par 2 fois
tant les valeurs semblent iréaliste !
Le constructeur donne une puissance moyenne de 70W
sans autres précisions sur les conditions de mesures.

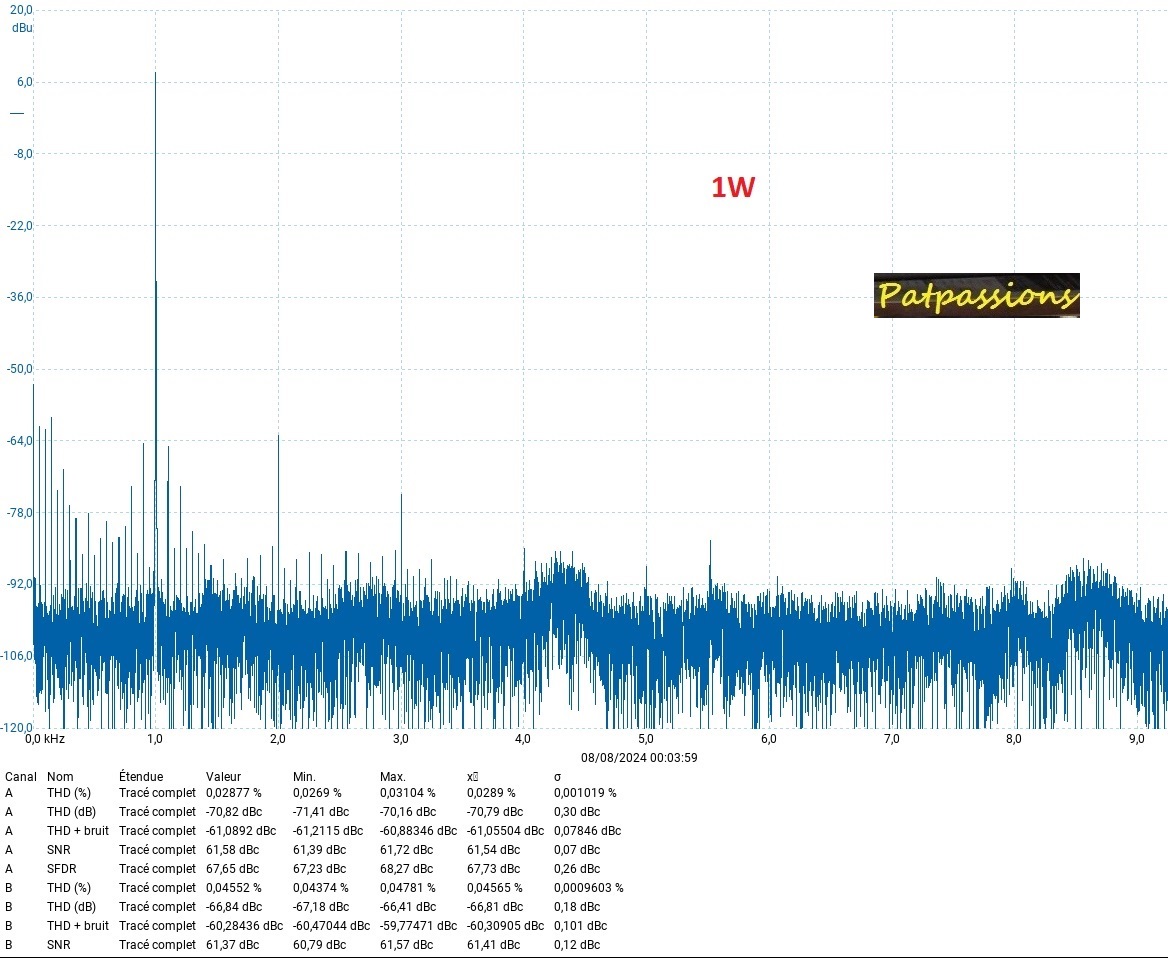

Mesure de la distorsion pour différentes puissances sous 8 ohms :
Les mesures de distorsions impresionnent aussi pour un ampli à lampe .

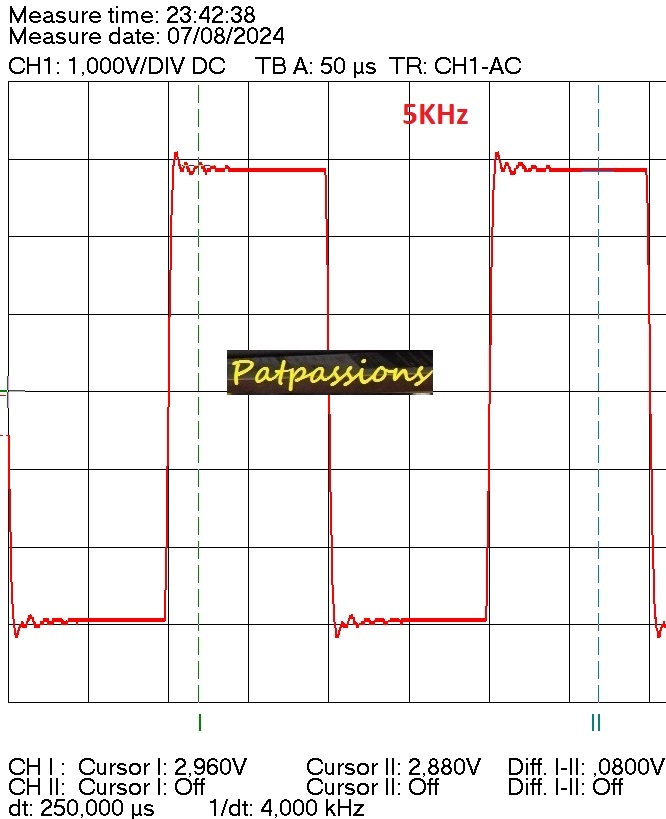

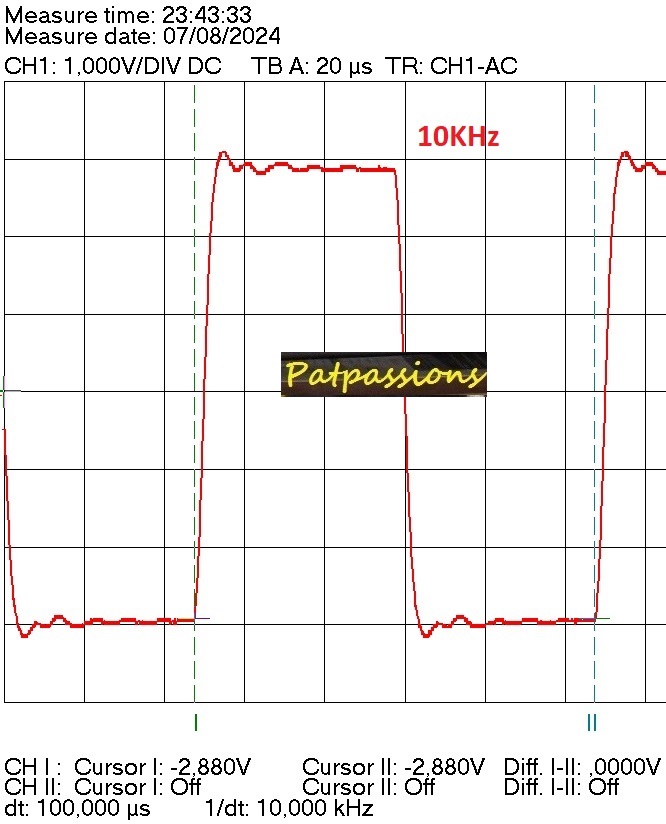

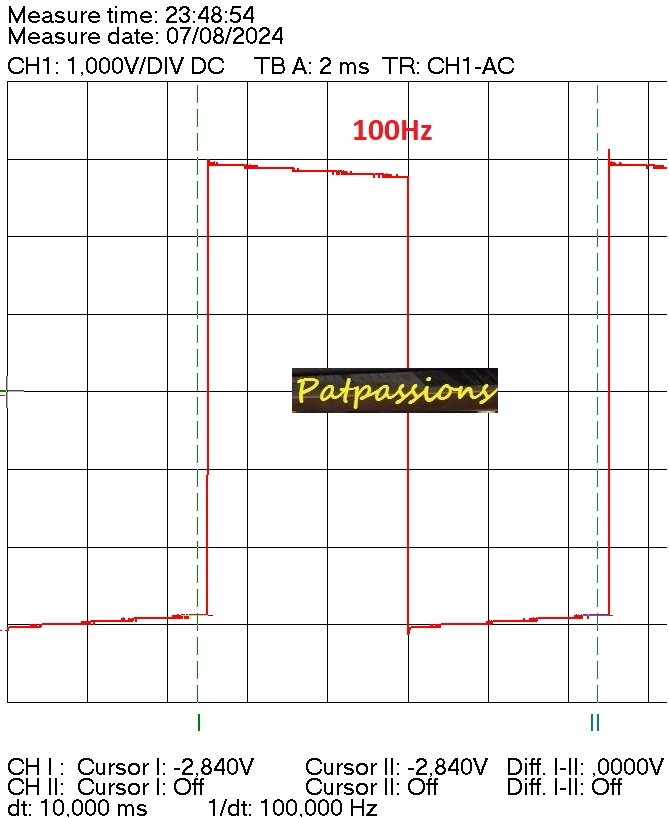

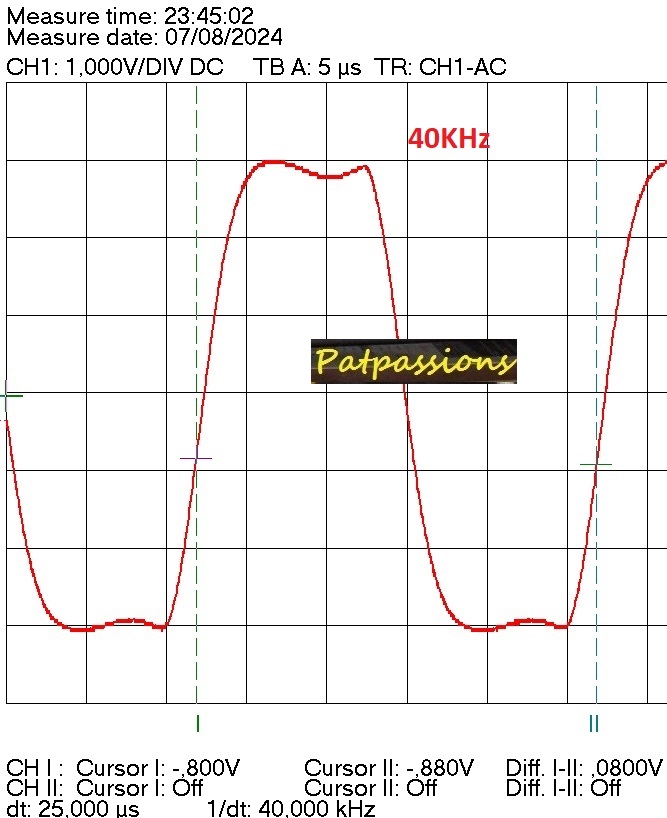

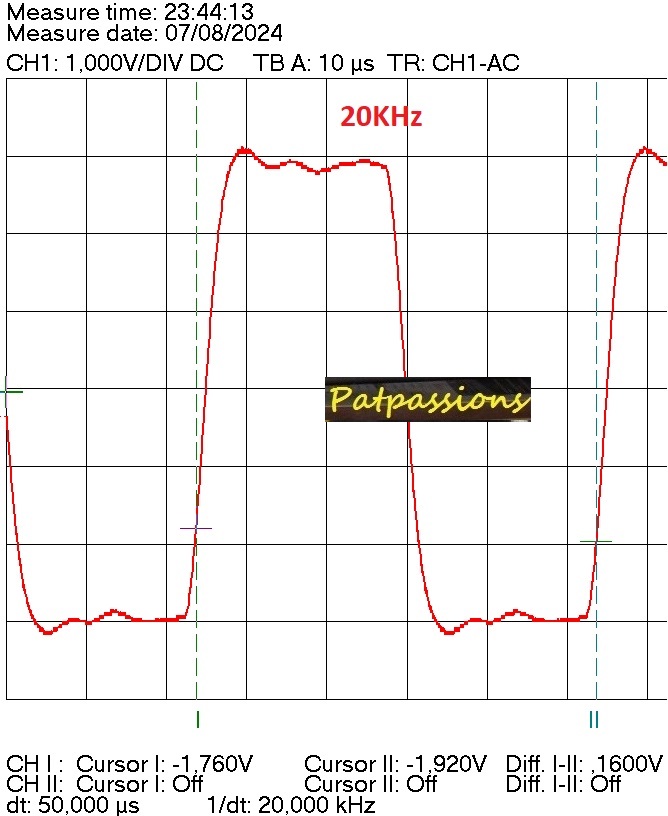

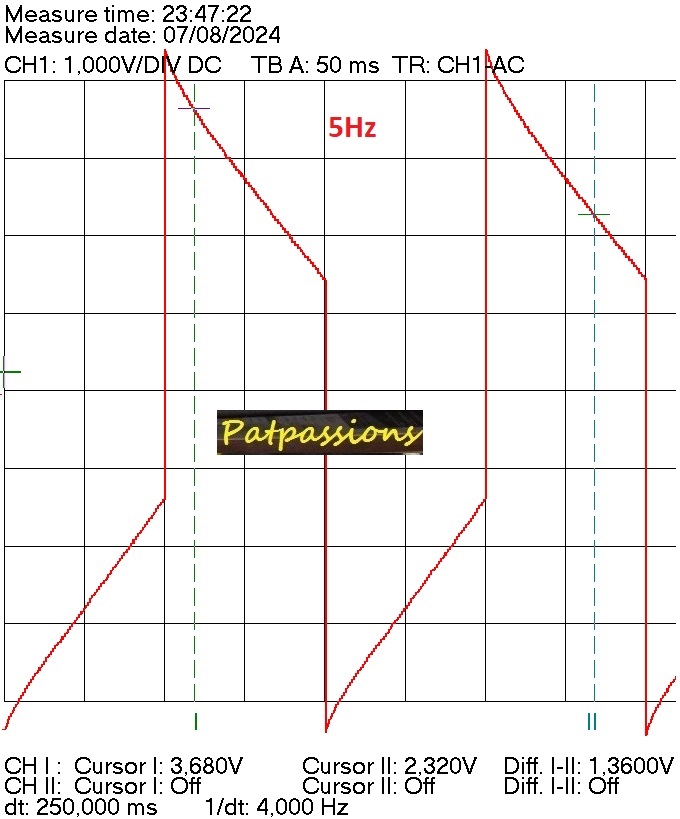

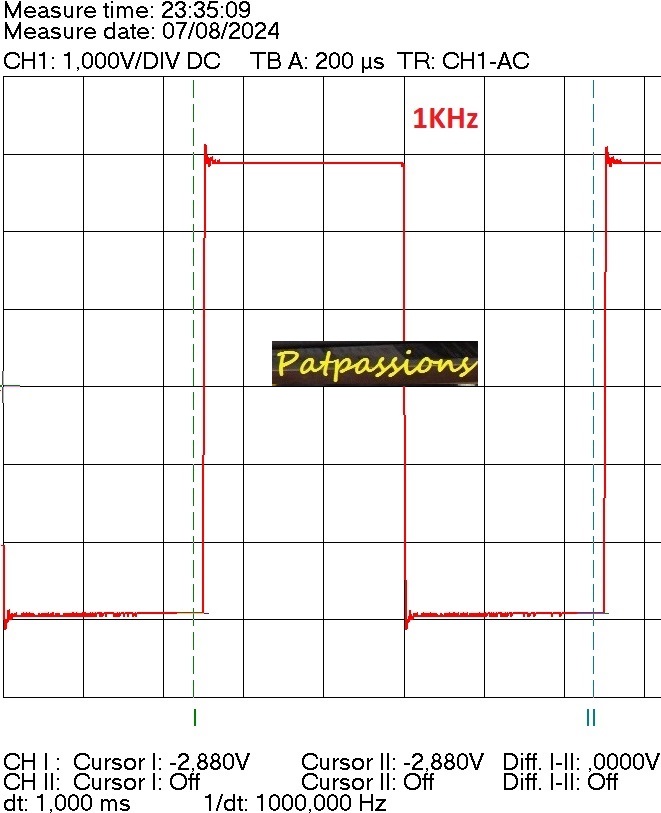

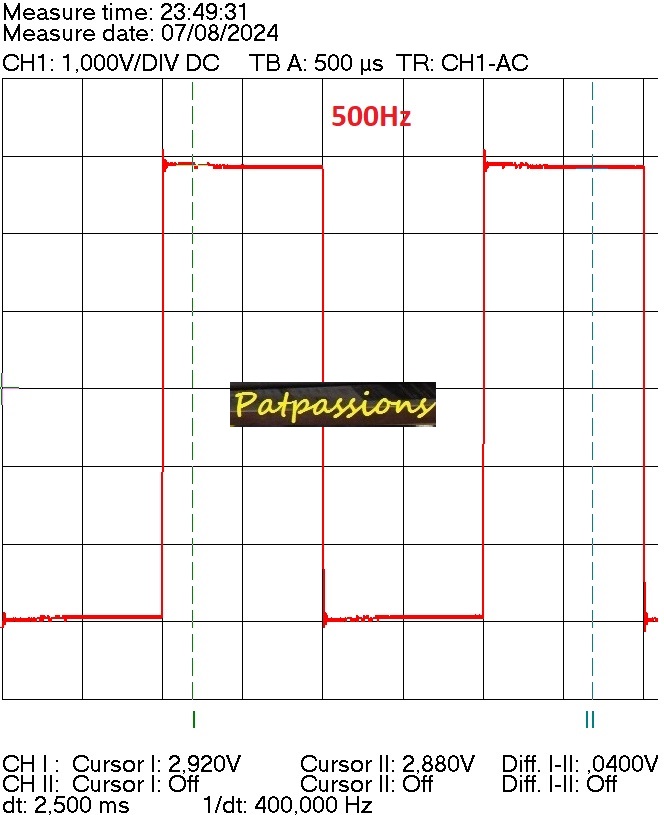

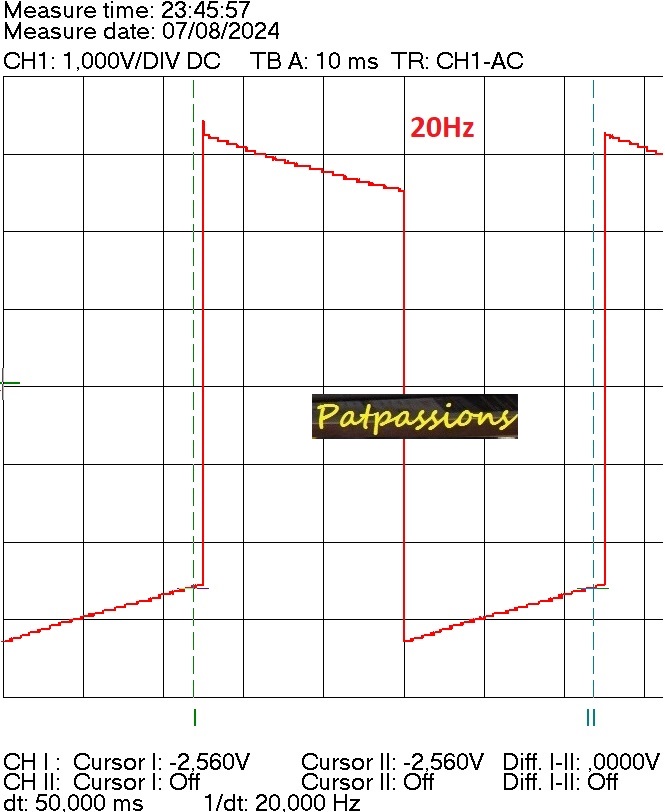

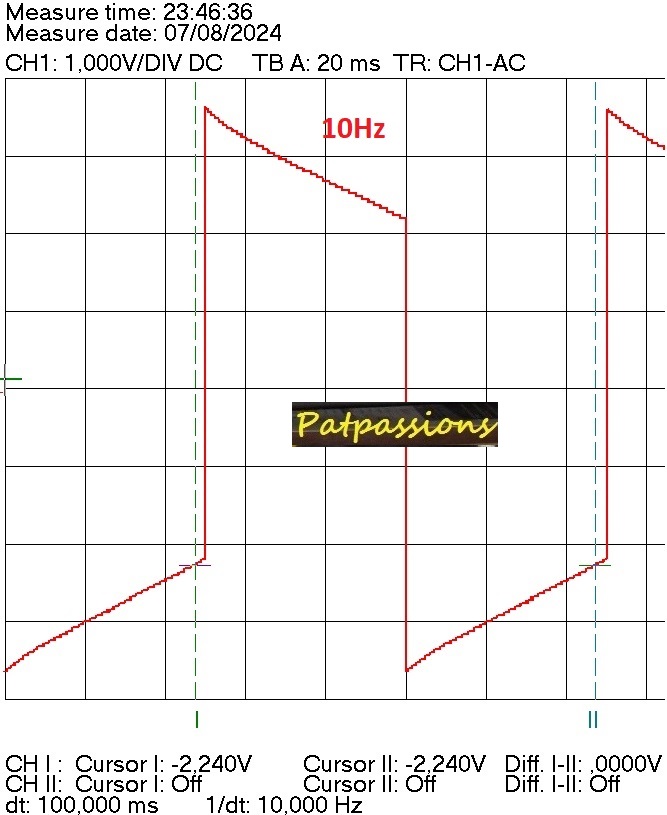

Comportement sur signal Carré pour différentes
fréquences à la puissance de 1Weff sous 8 ohms :
Une bande passante trés large tant dans le bas du spectre que le haut .
Les transformateurs de sortie de trés haute qualité n'y sont pas pour rien !

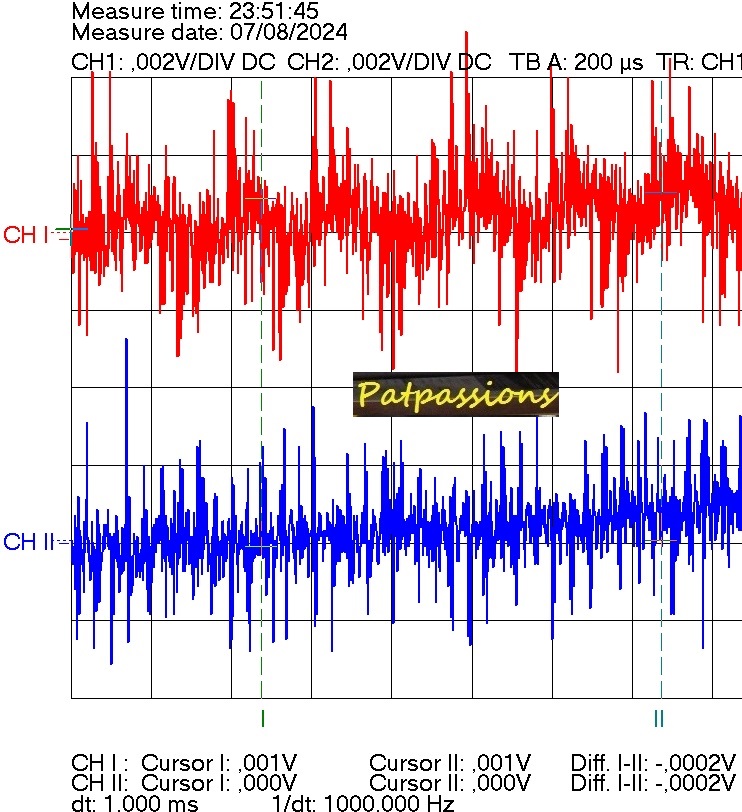

Mesure du bruit Volume à 0.

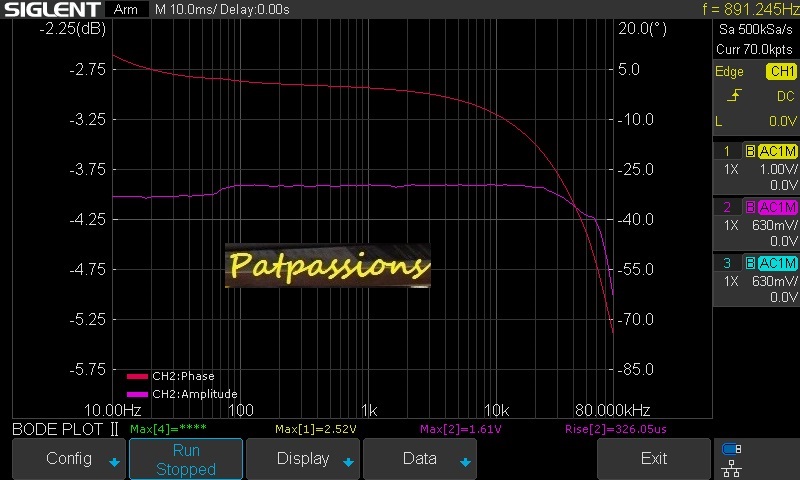

Mesure de la bande passante .
La bande passante de l'amplificateur est vraiment trés large ,
un vrai bijoux d'élèctronique !
| ARTICLE PRECEDENT | PROCHAIN ARTICLE |
|---|---|

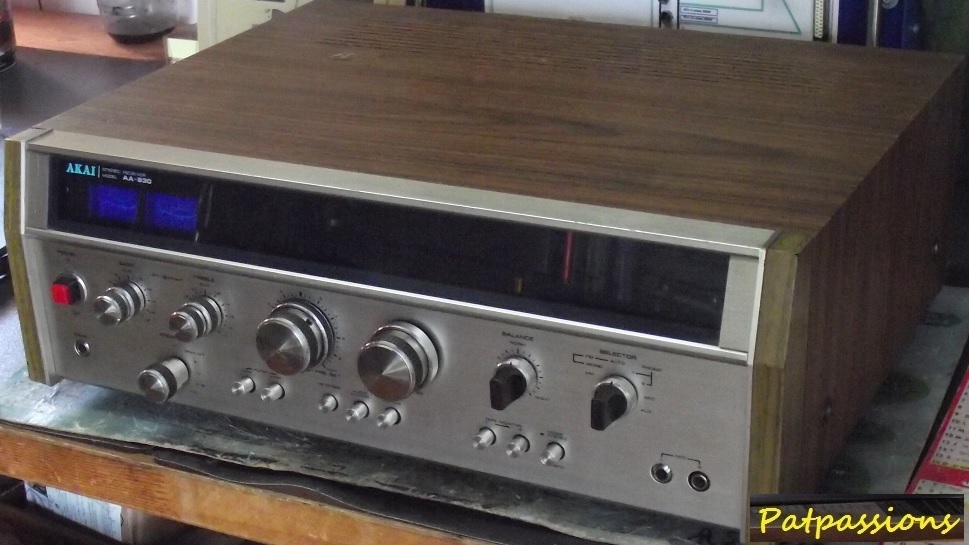

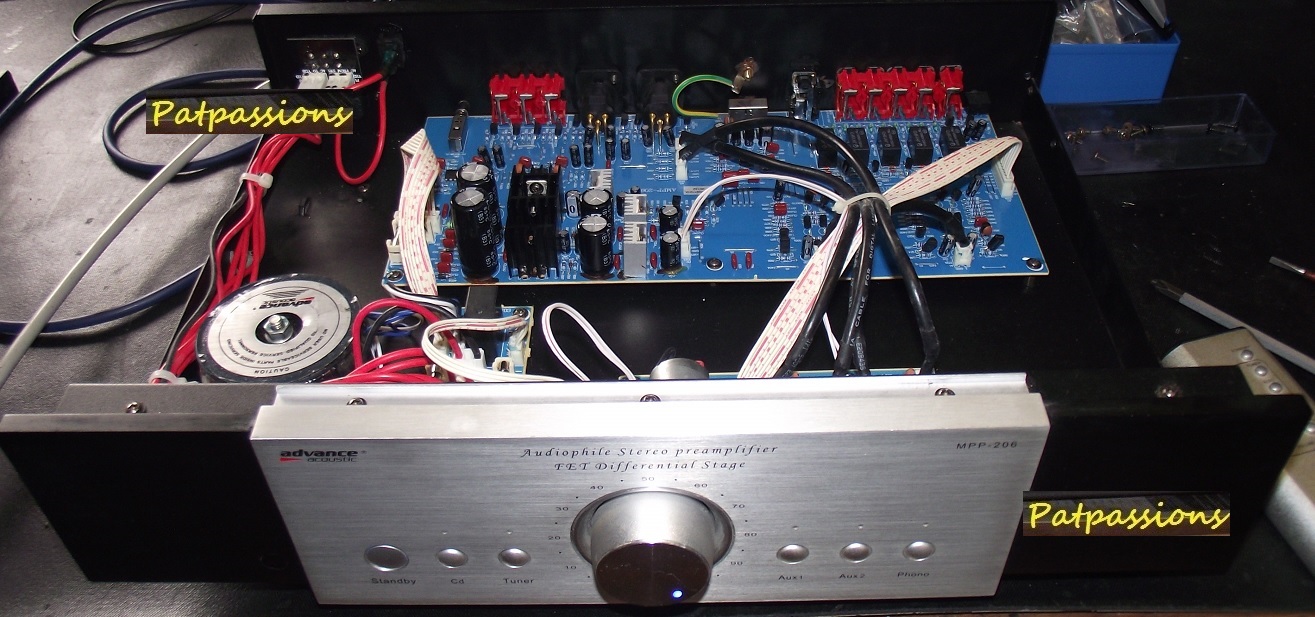

| ADVANCE ACOUSTIC MPP-206 | AKAI AA-830 |
 |
 |
