Restauration complete amplificateur Sansui AU-717 (2) (1977-79)

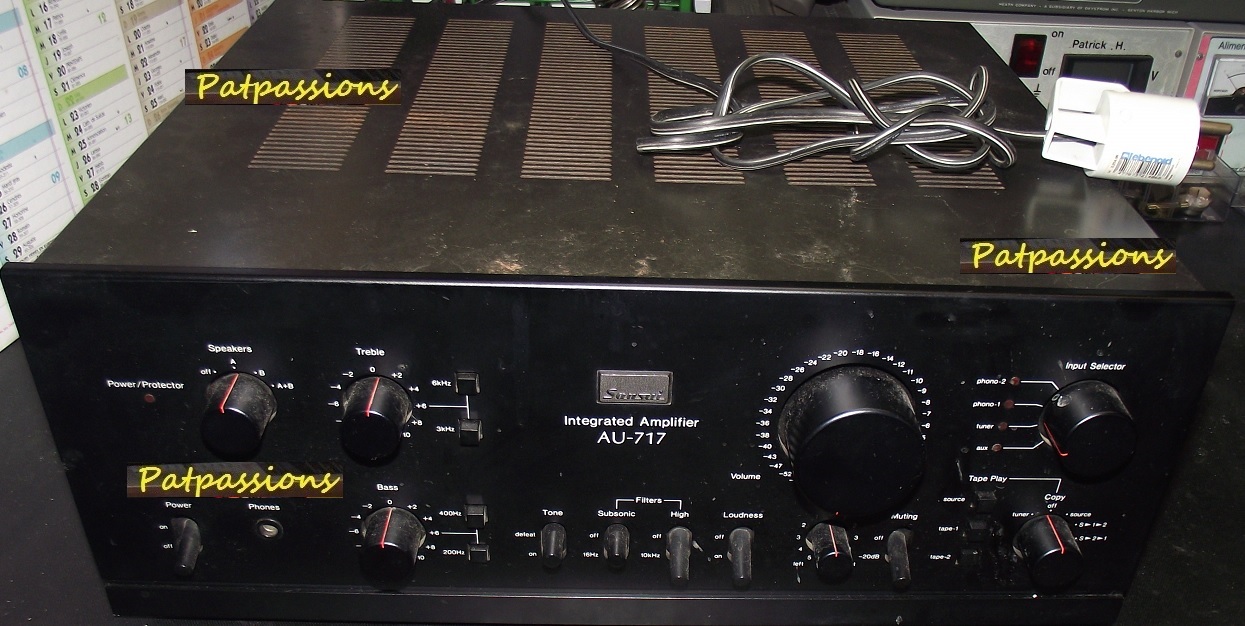

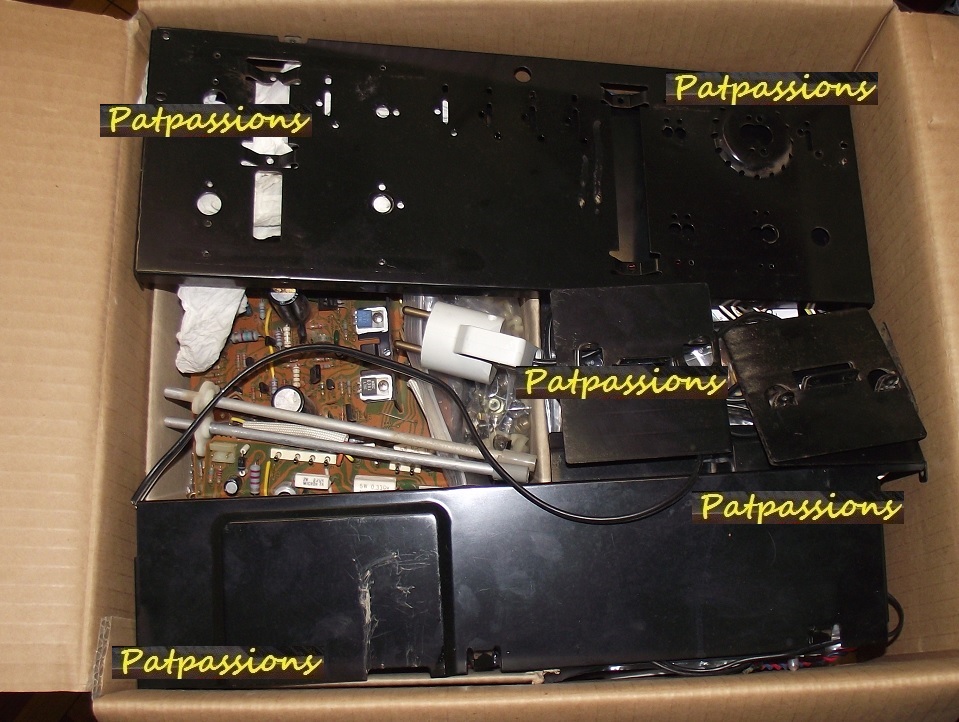

A l'arrivée de l'appareil

Principaux Travaux à effectuer :

*Traitement châssis et mis en peinture .

*Remplacement des condensateurs .

*Remise en conformité des modules amplificateurs suite à une ancienne «réparation» .

*Démontage complet châssis , dépose face avant , arrière et cartes électroniques .

*Dépose et dé-soudage des connecteurs , boutons interrupteurs et potentiomètres pour traitement par ultrasons .

*Lubrifications des connecteurs , boutons interrupteurs et potentiomètres .

*Transistor a remplacé sur toutes les cartes quand cela est nécessaire .

*Certaines diodes spéciales doivent être refabriquer .

*Bias et réglage DC à refaire sur cartes AMP .

---

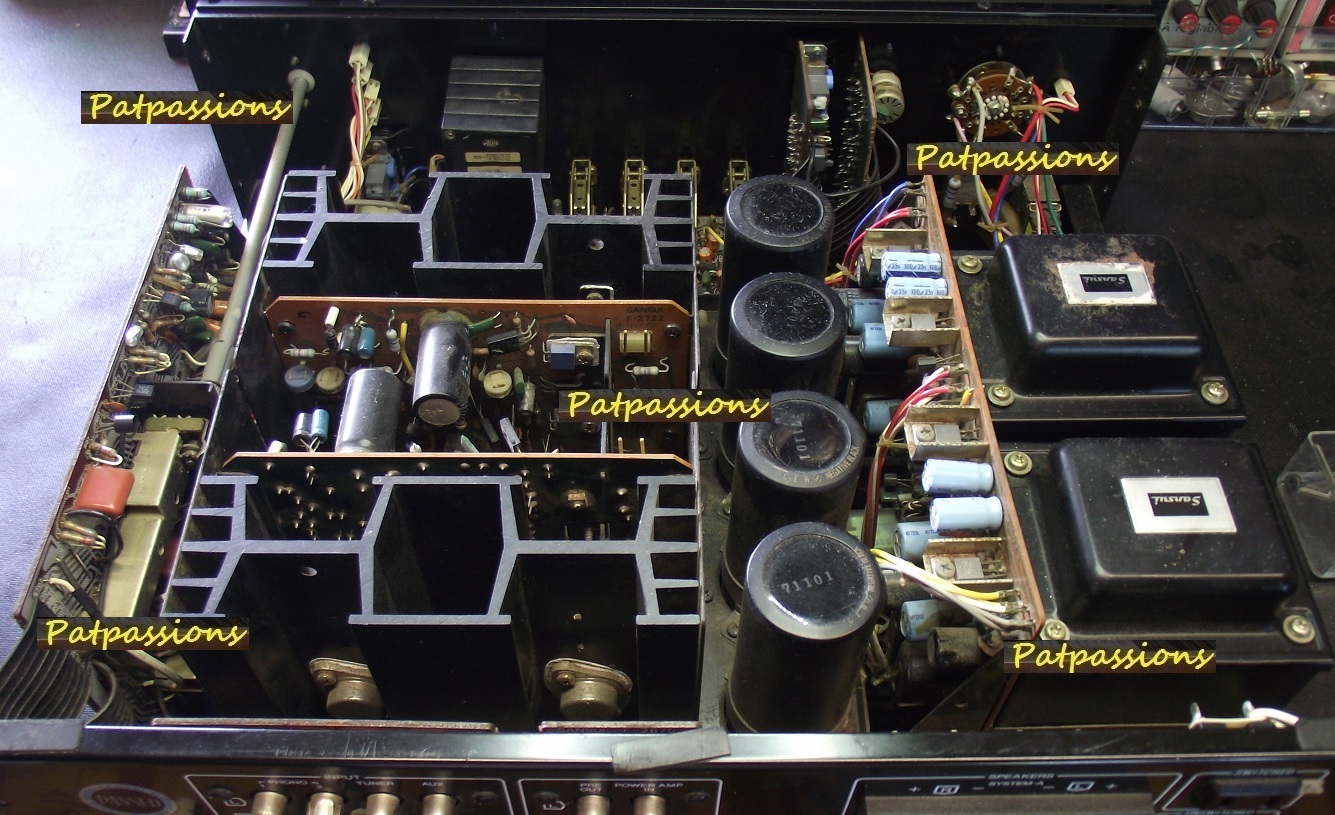

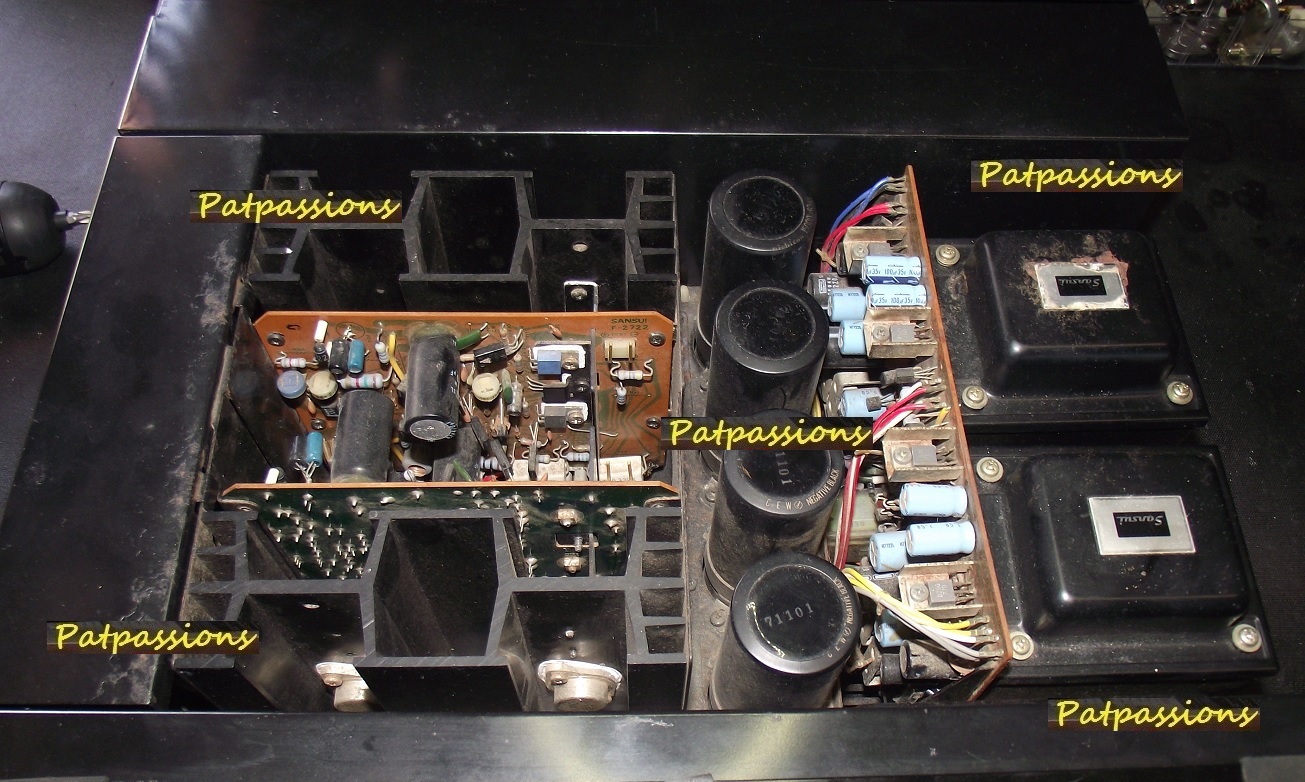

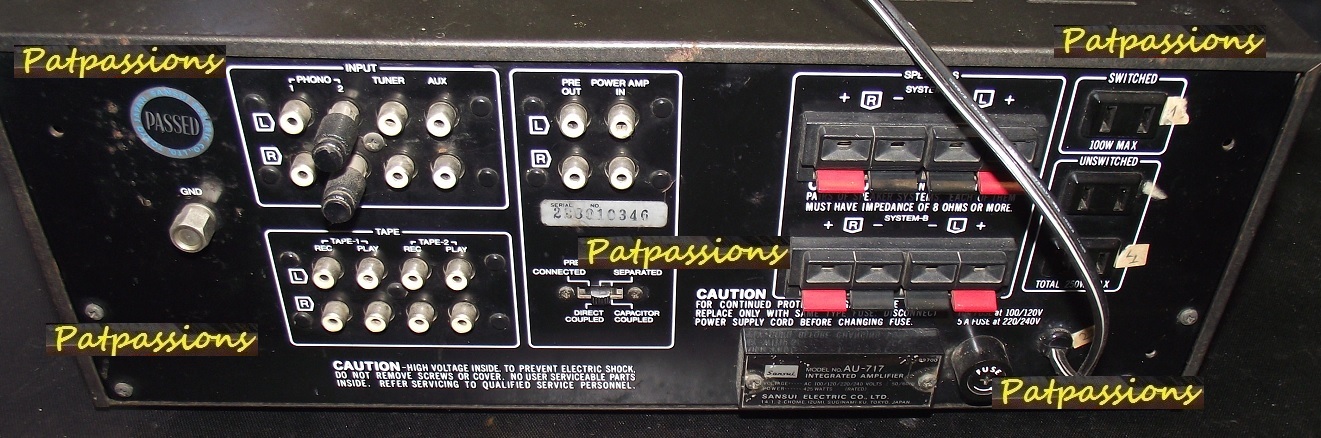

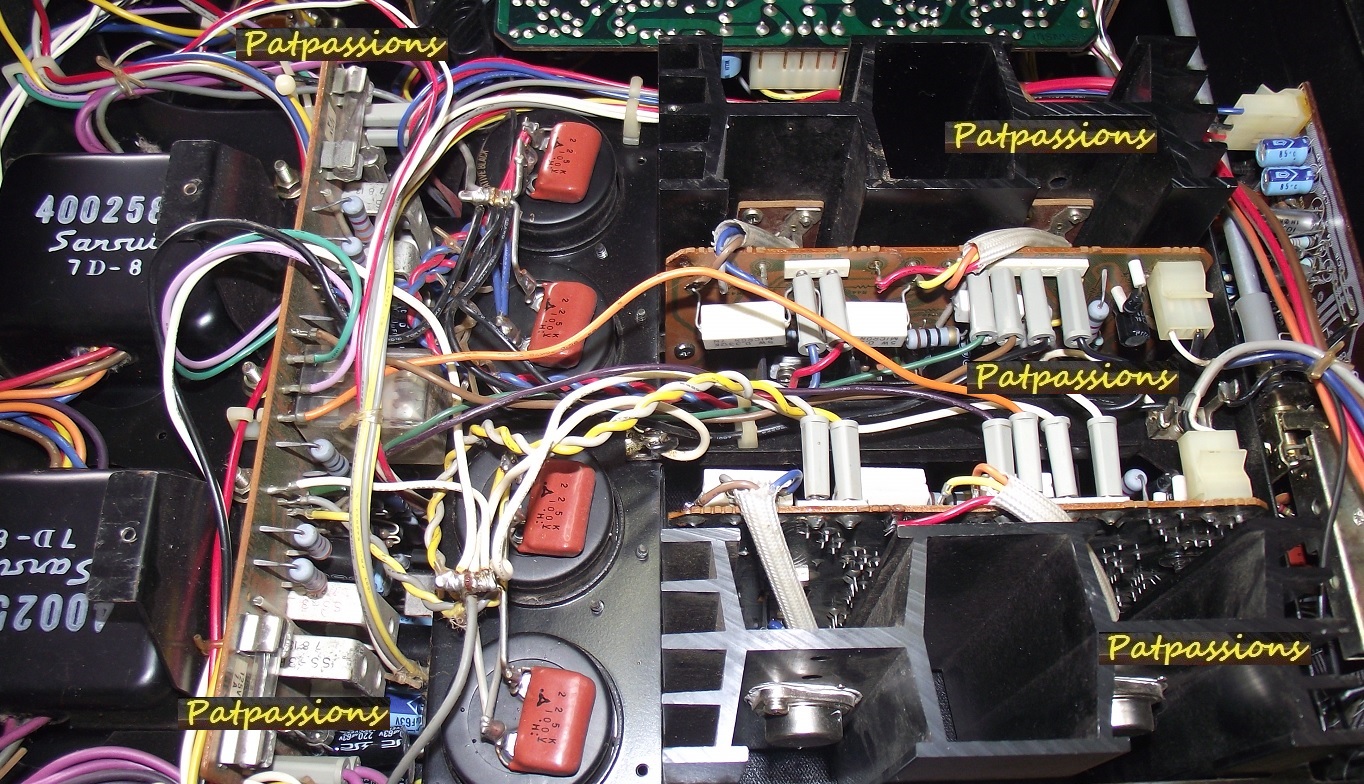

Un peu de rouille , de la poussiére , mais tous semble être complet .

Par contre sa c'est du bricolage ...

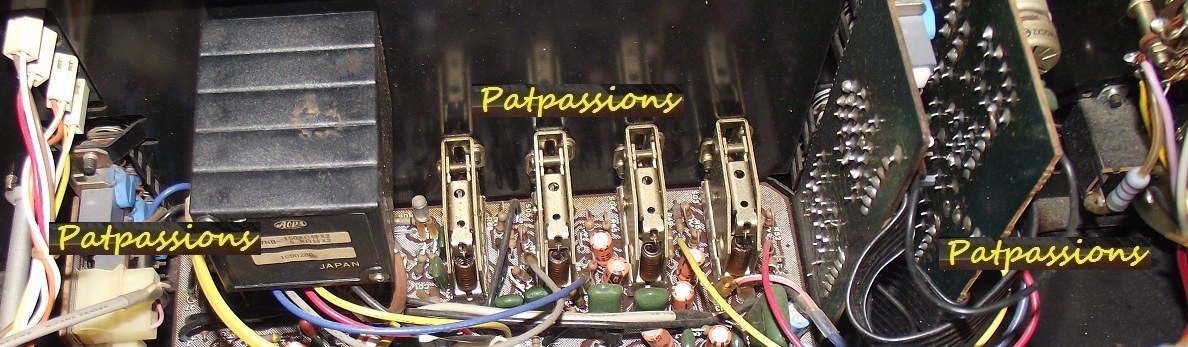

Les blocs de puissance ont déjà étè réparer.

Un peu d'oxydation...

La rouille petit à petit fait son oeuvre .

Les tôles de blindage ont été enlever .

De la poussiére et encore de la poussiére !

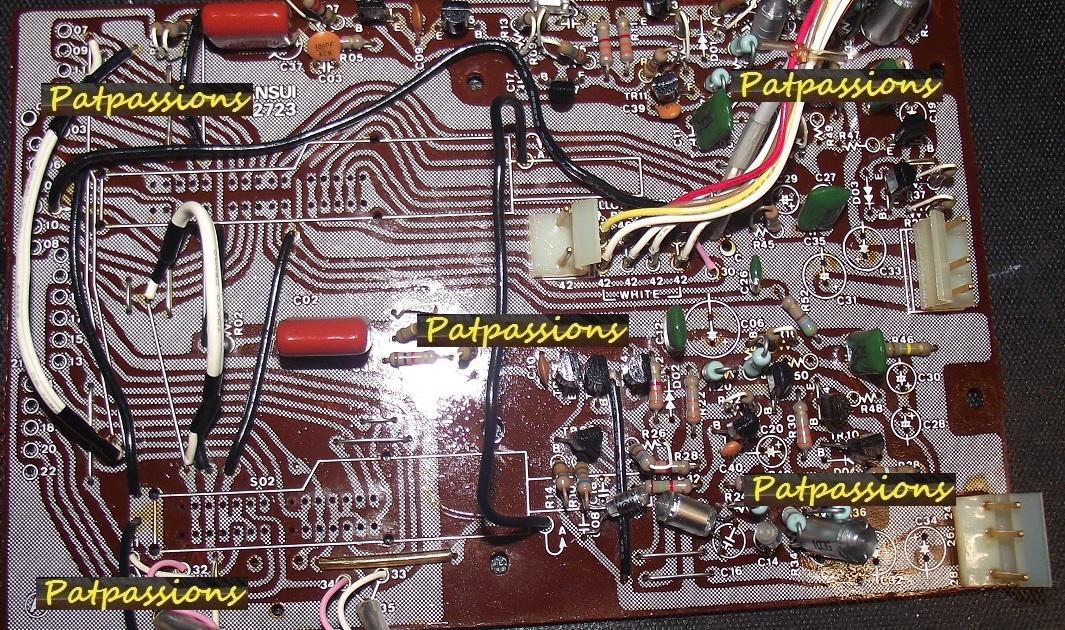

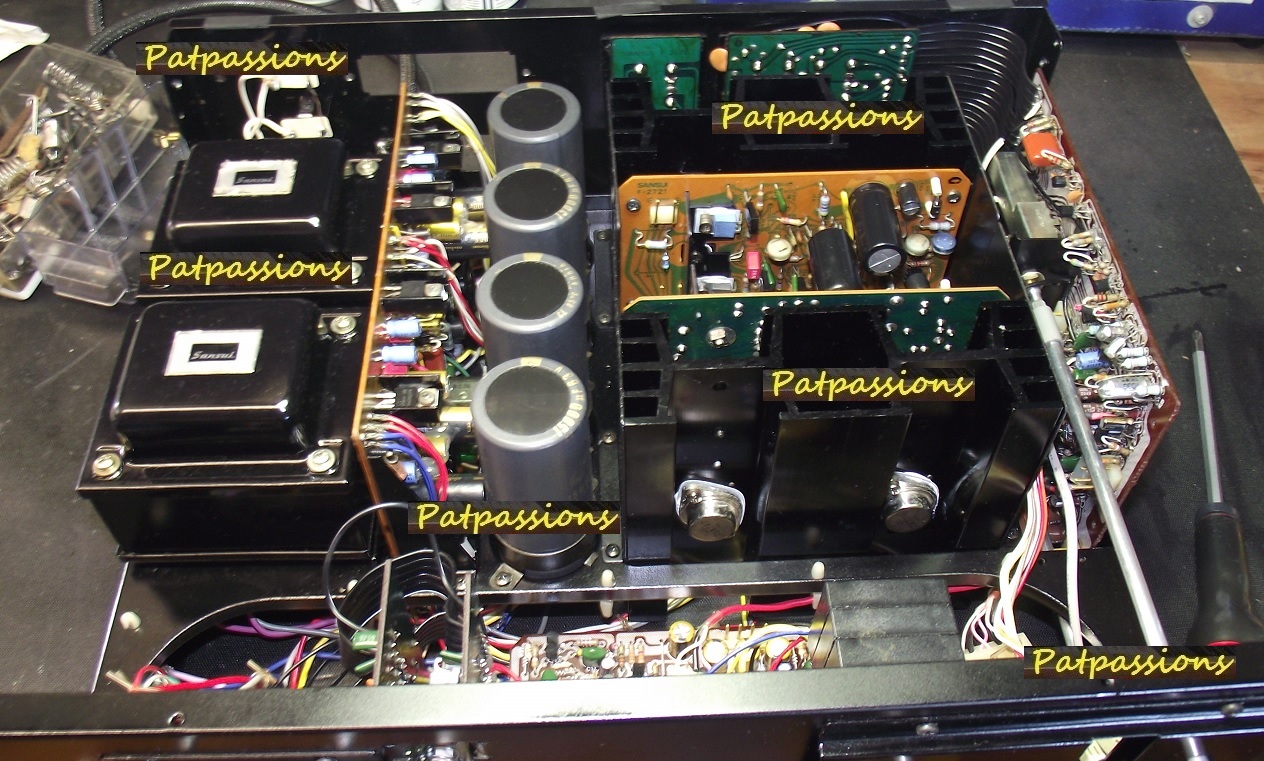

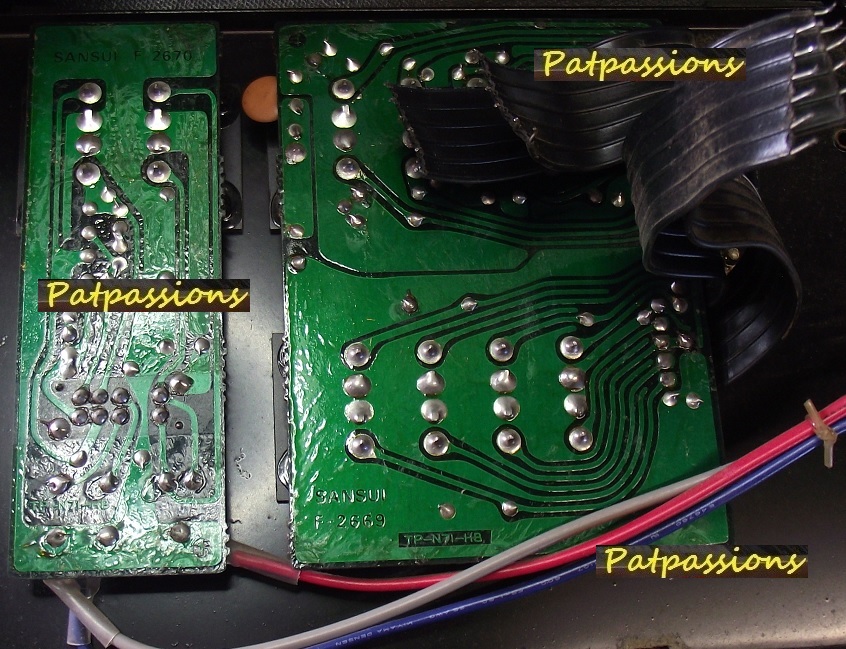

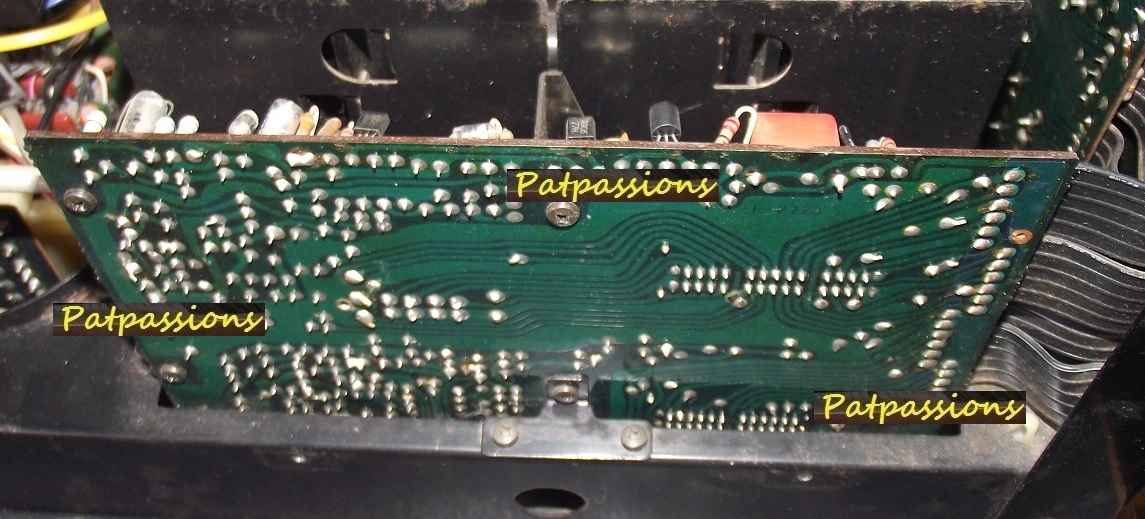

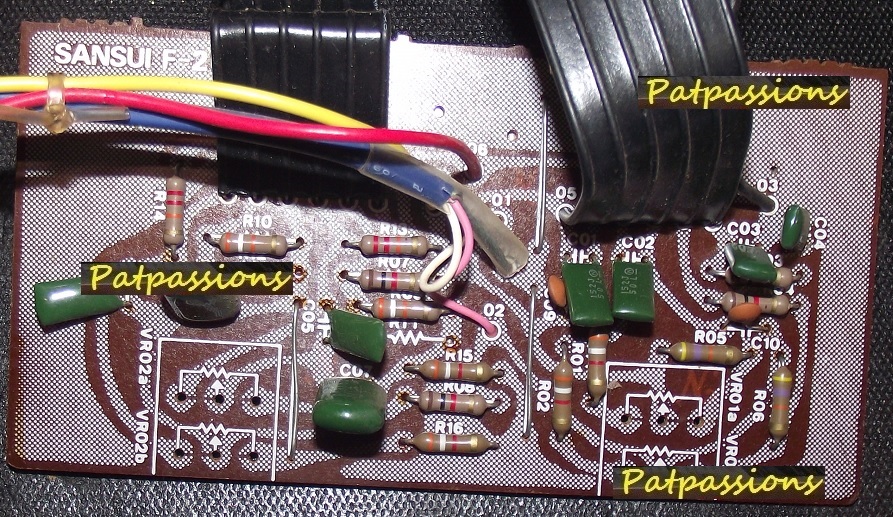

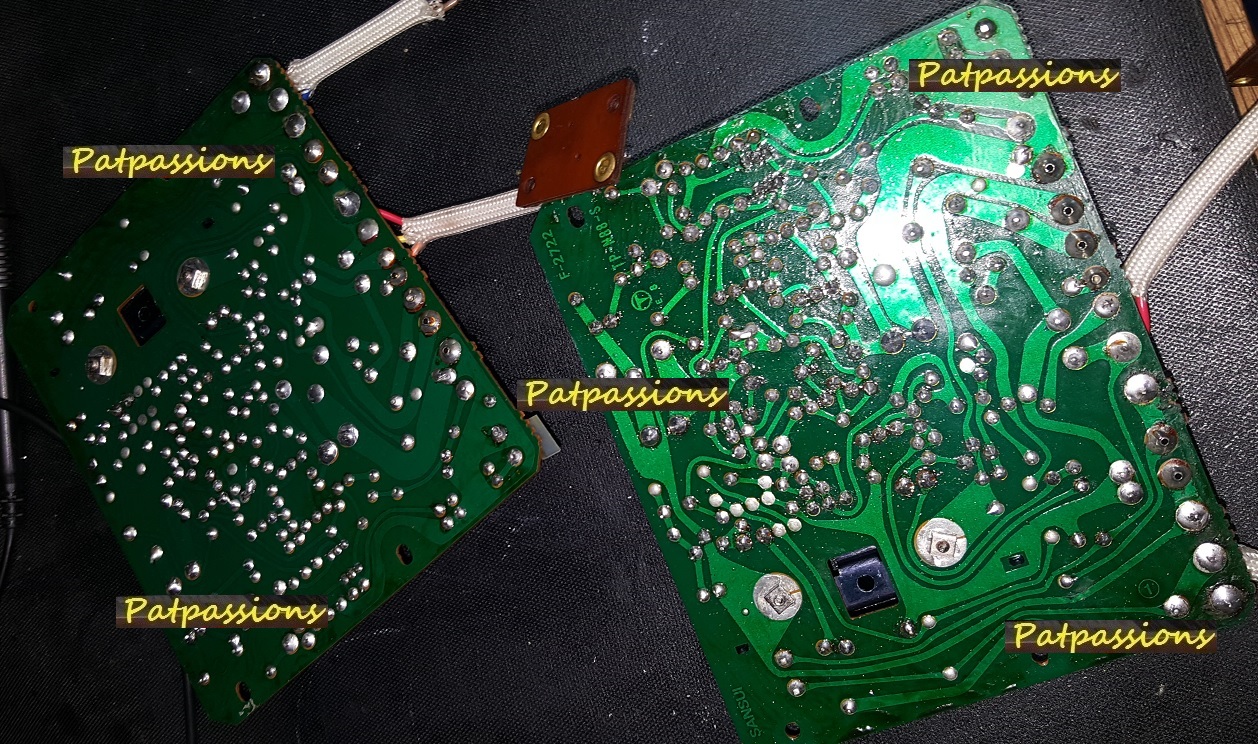

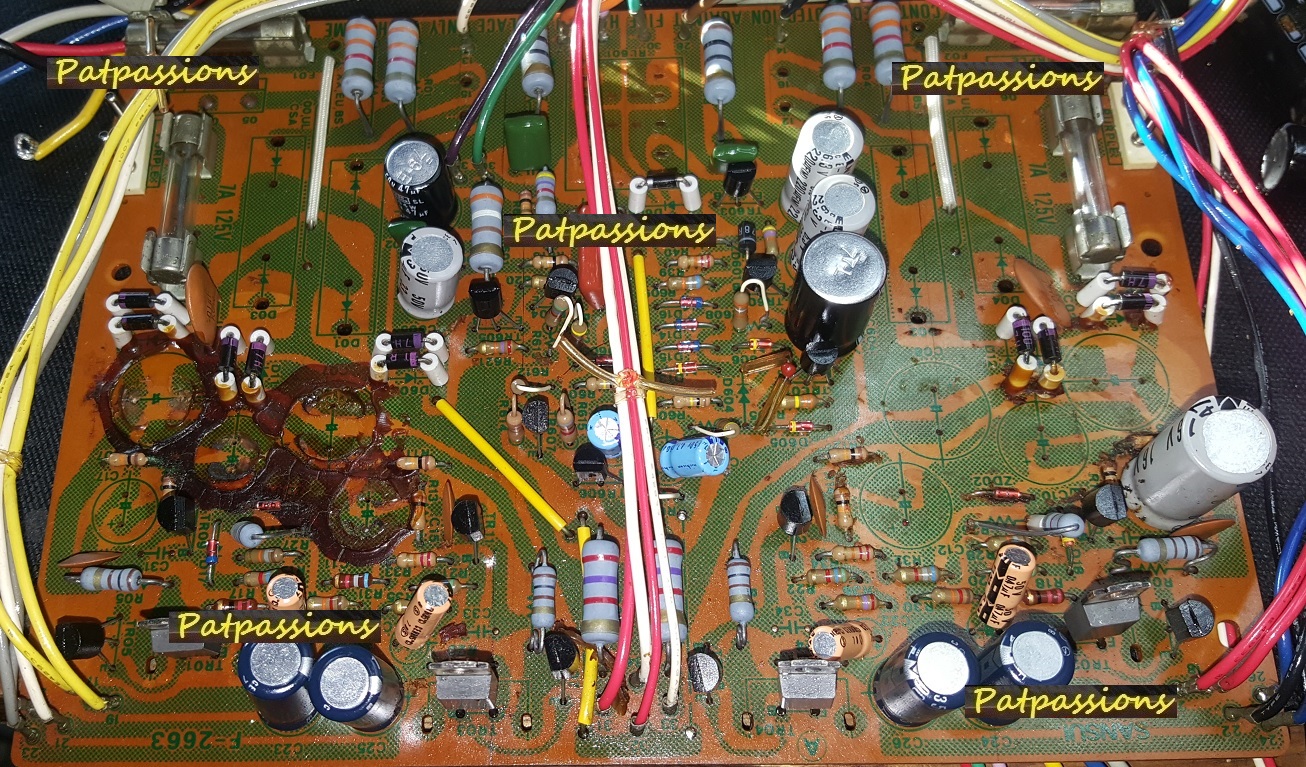

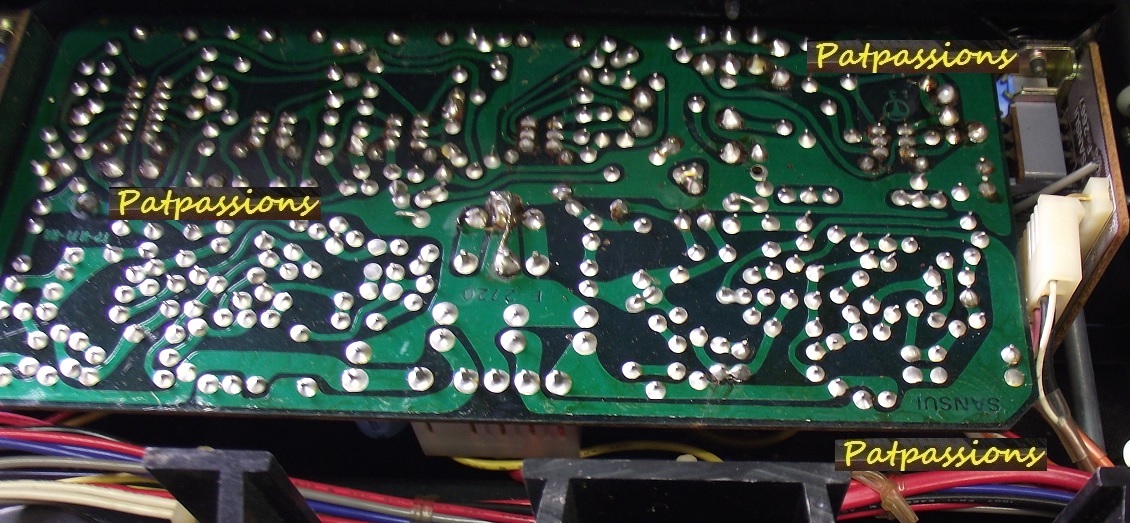

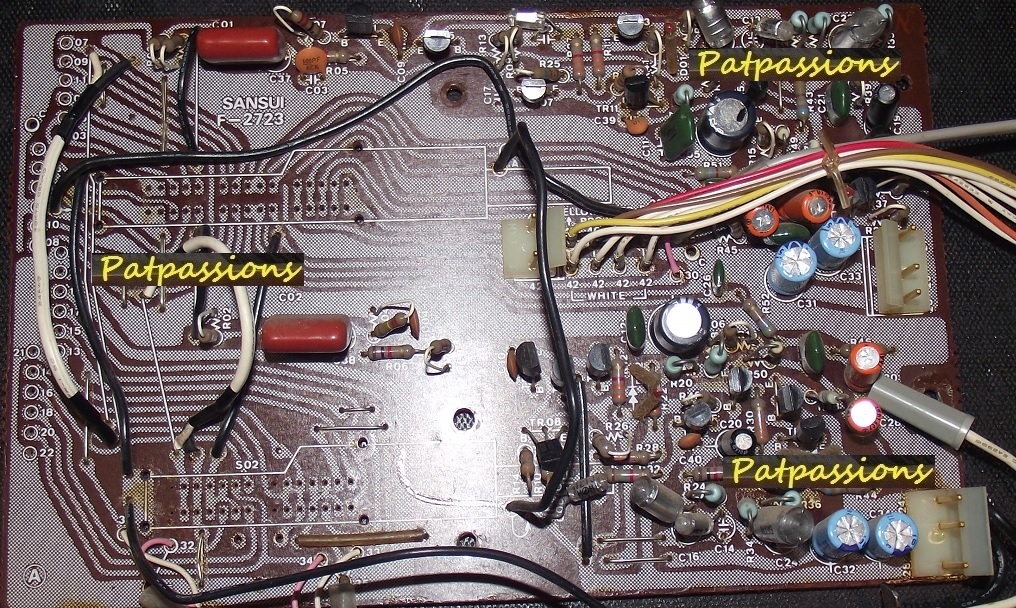

Vue sur la préampli phono coté soudures .

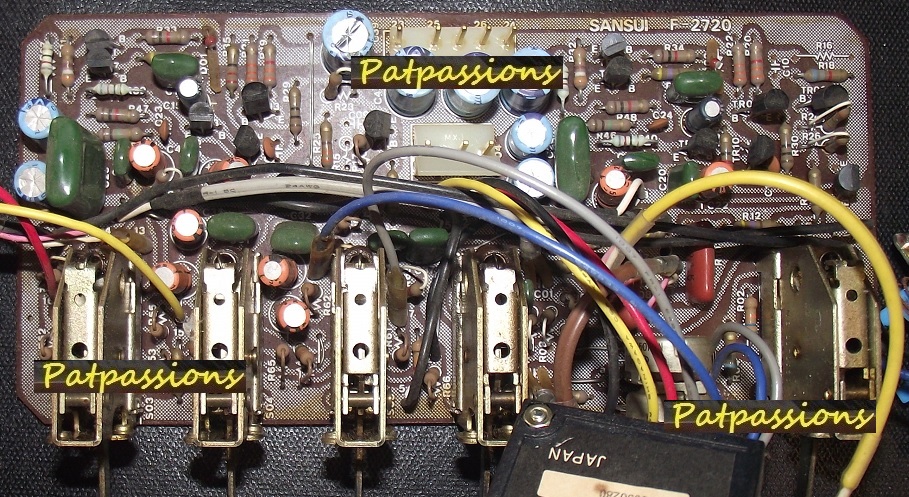

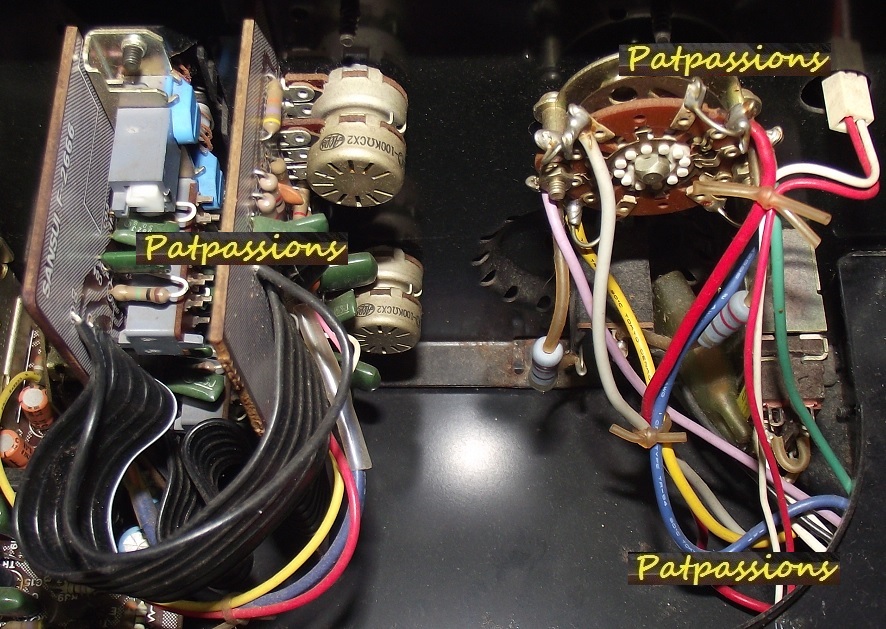

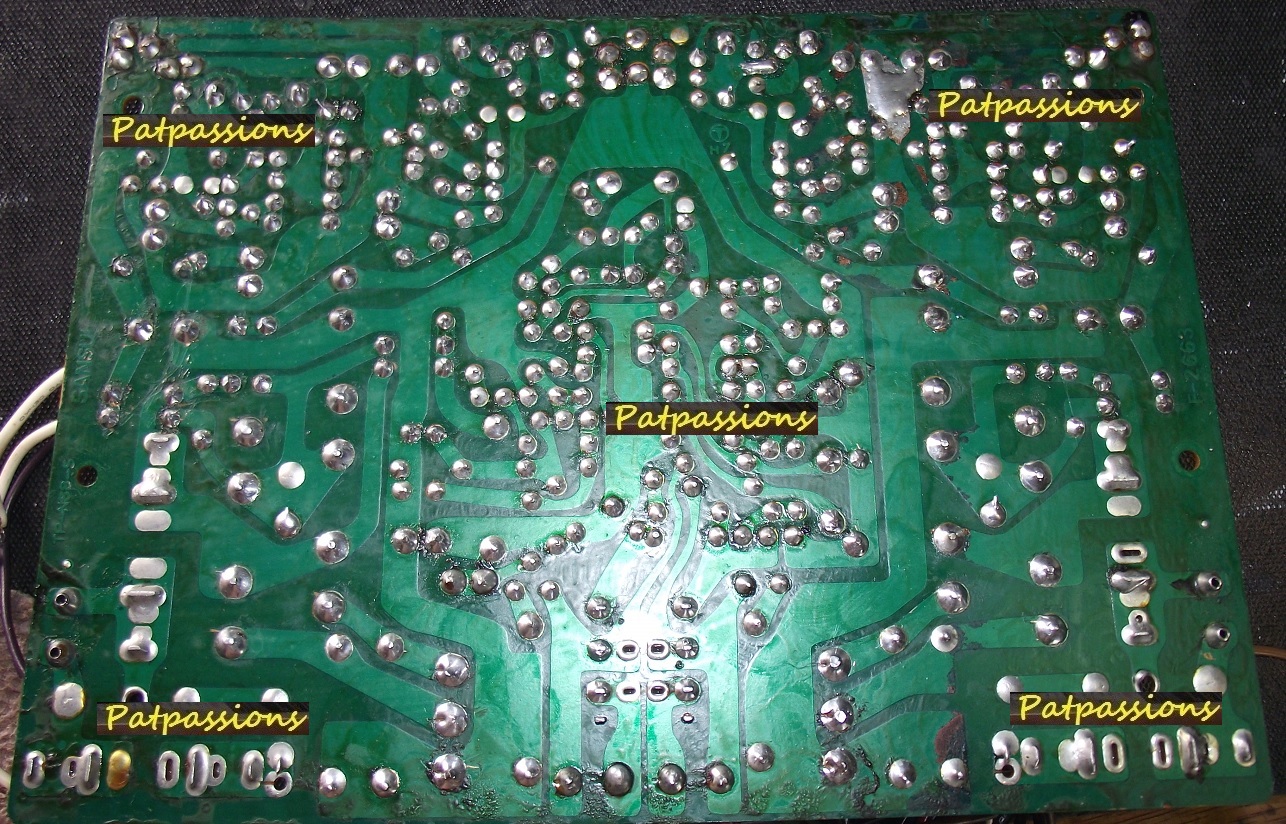

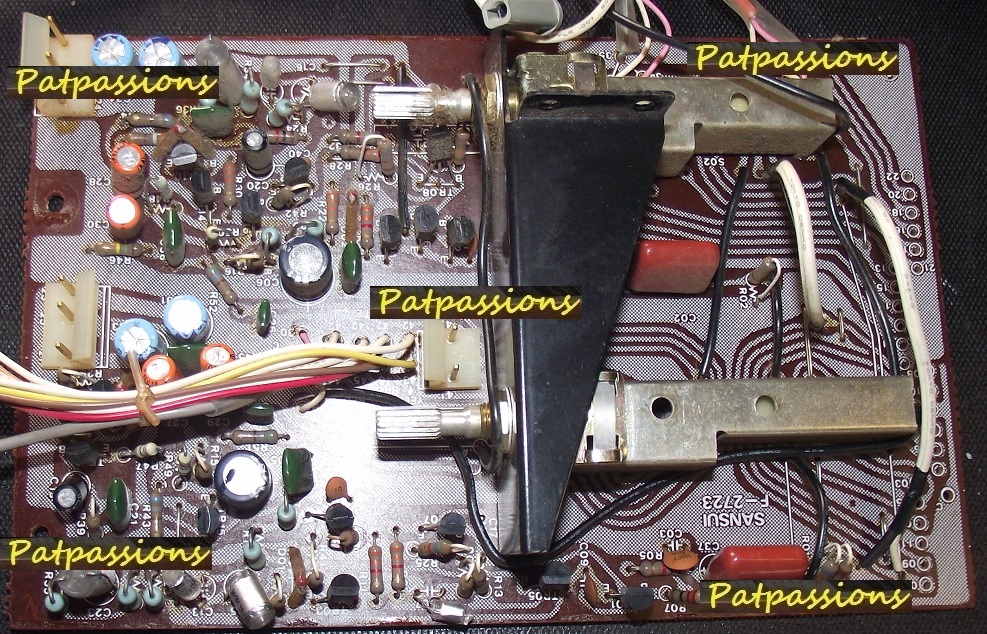

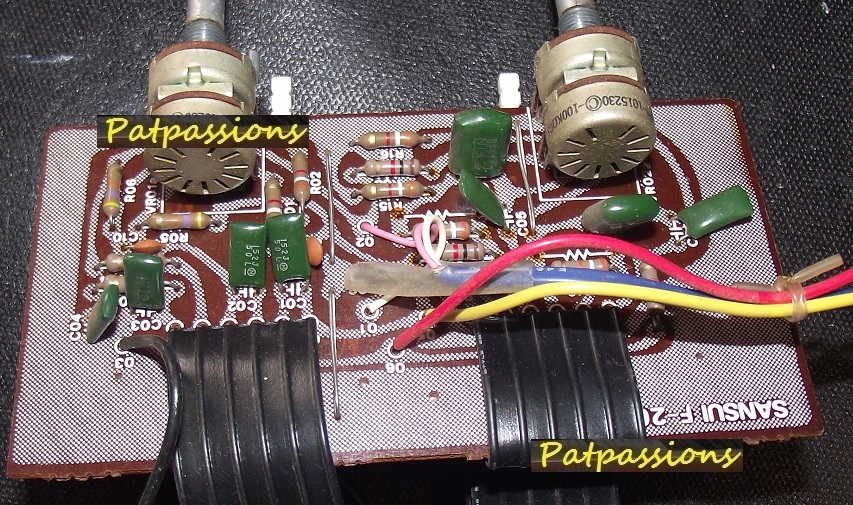

Vue sur le circuit de commande de tonalité et de volume .

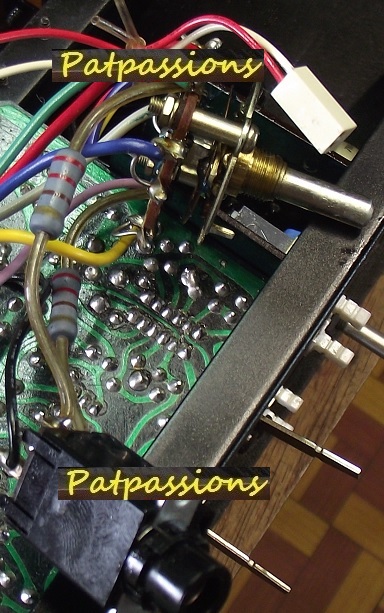

Le sélécteur de haut parleur .

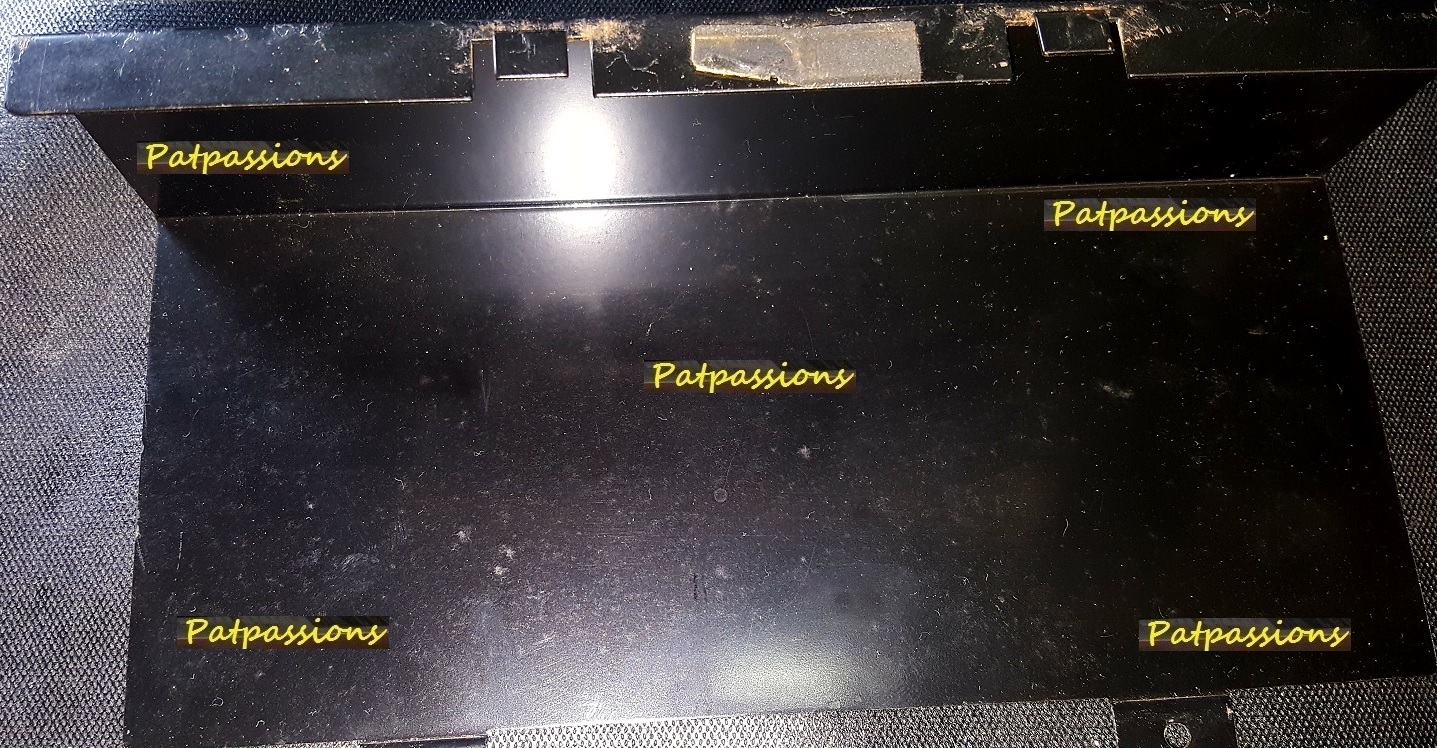

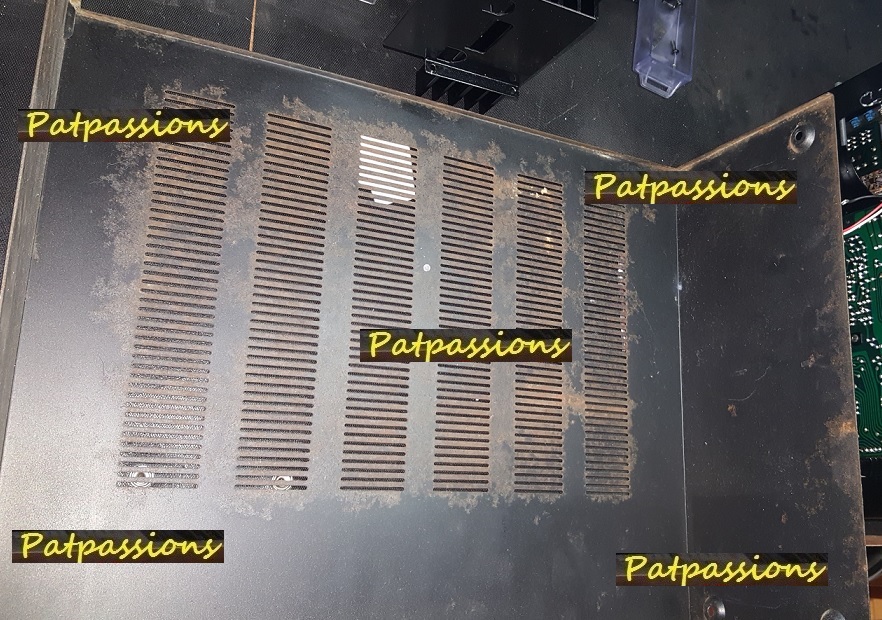

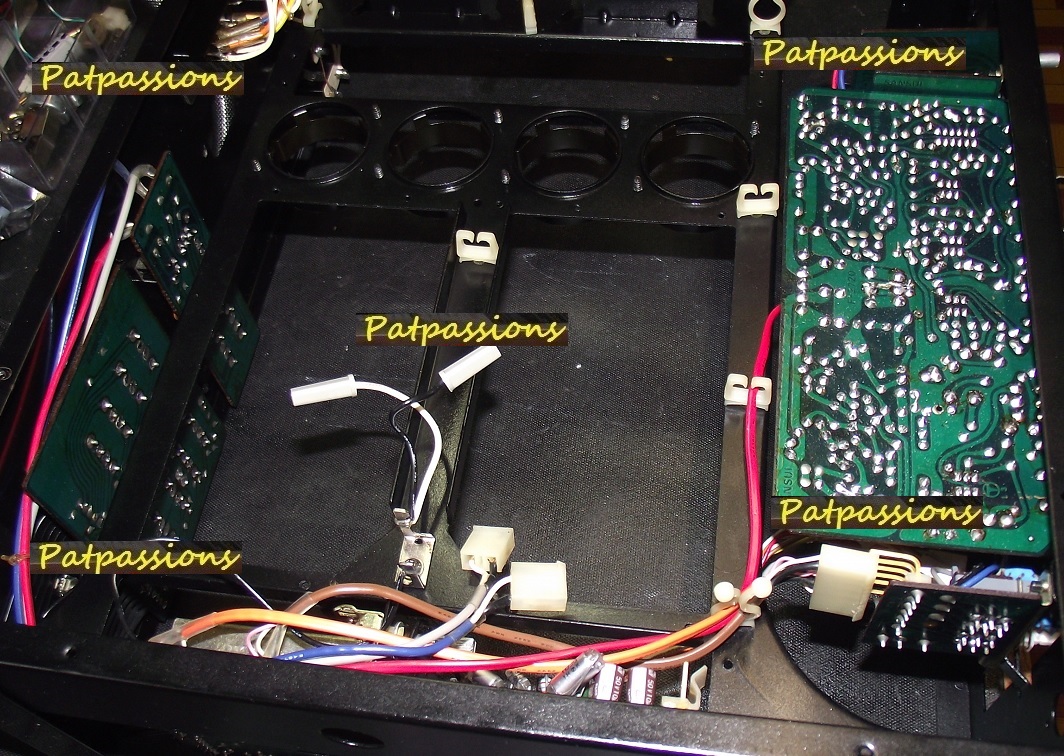

Dépose de la tôle inférieur.

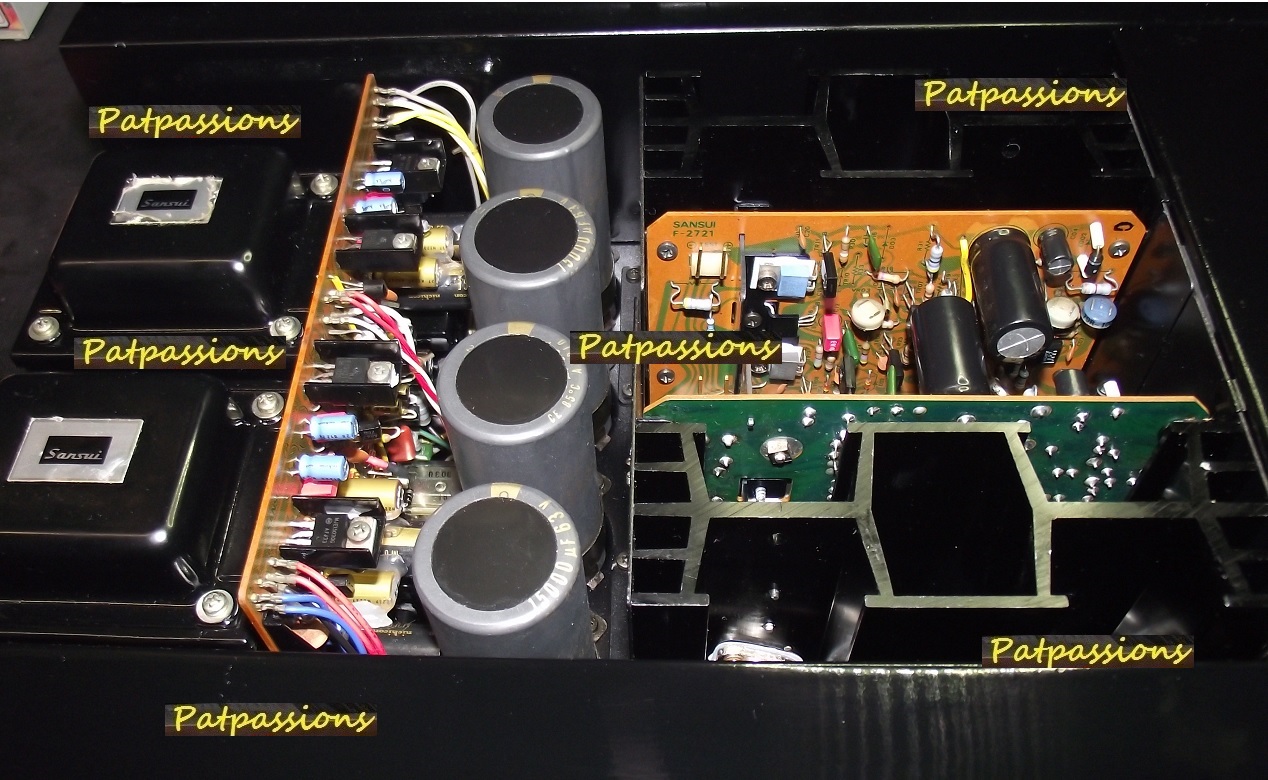

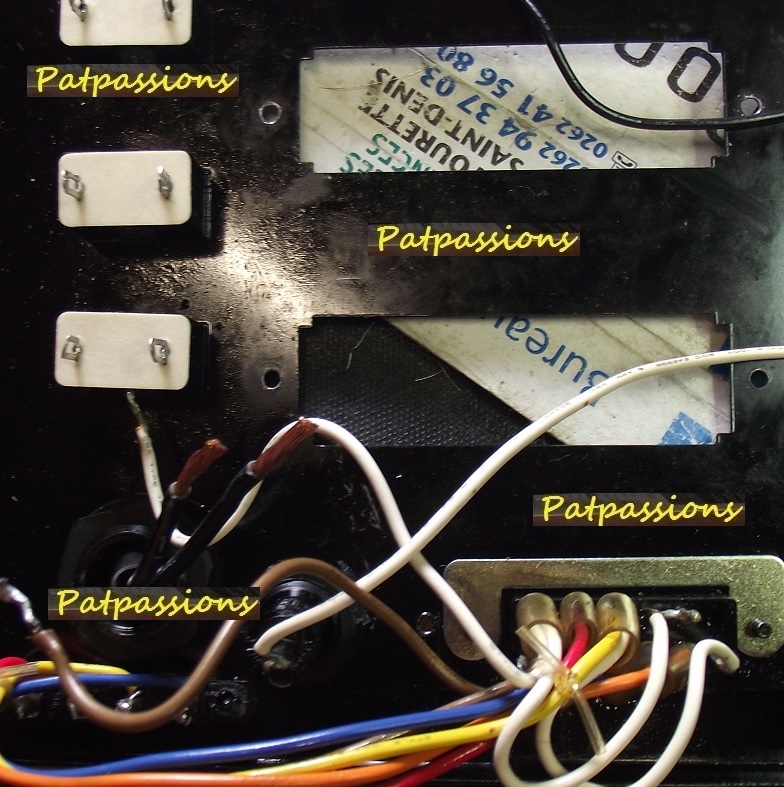

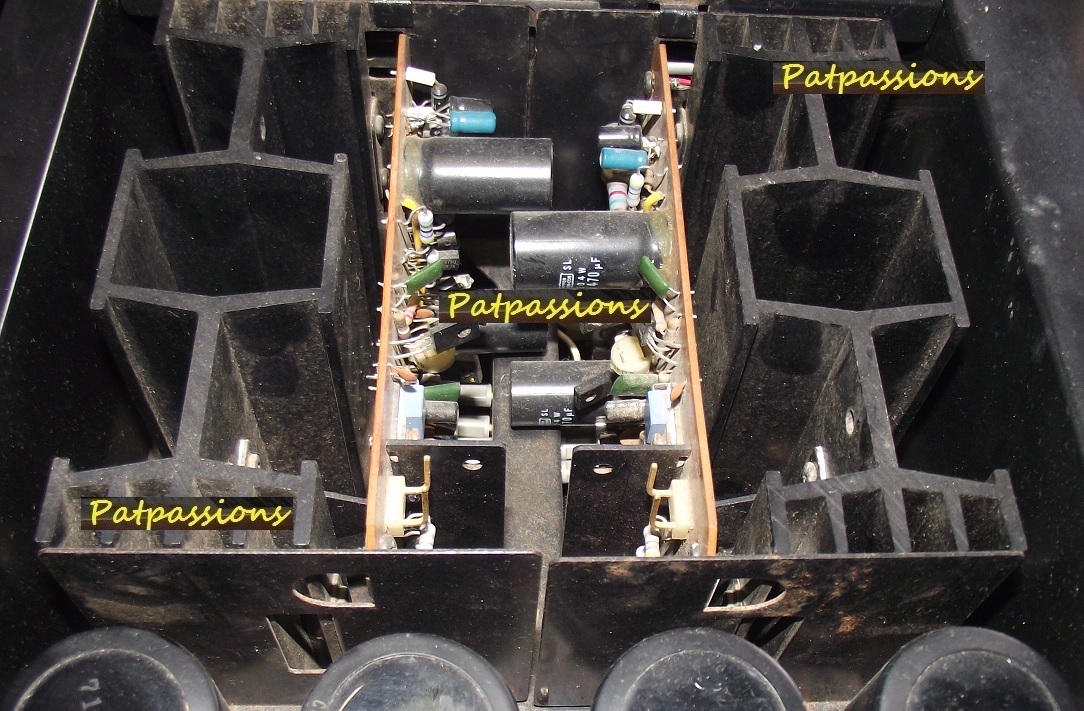

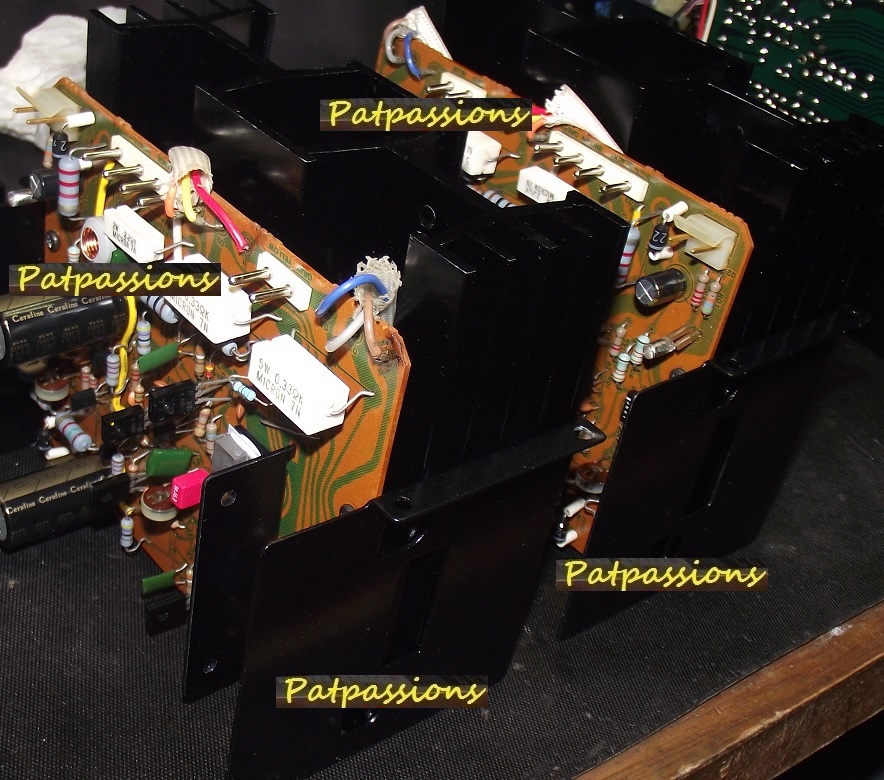

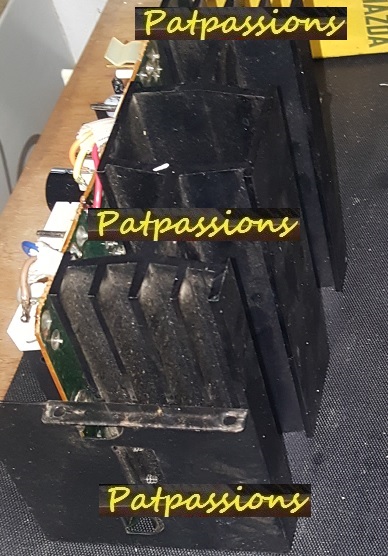

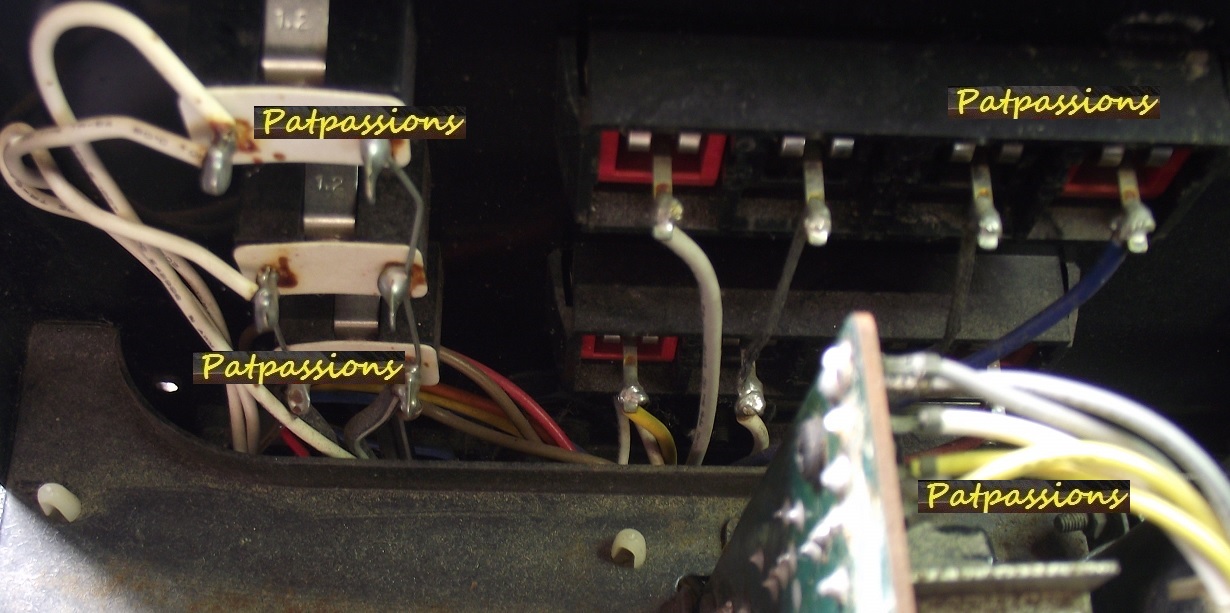

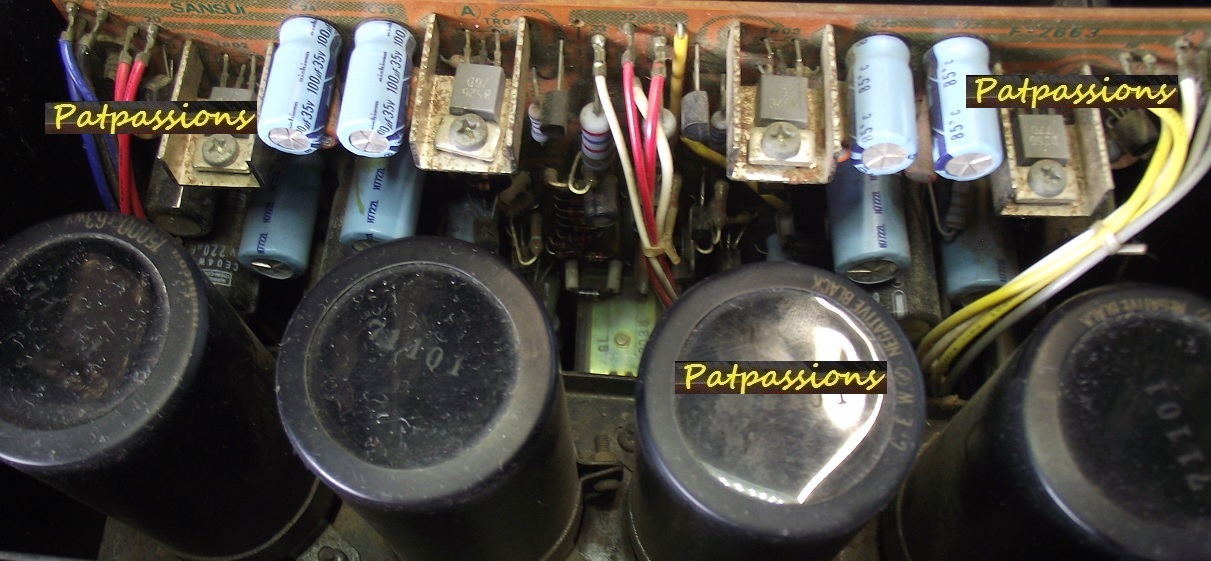

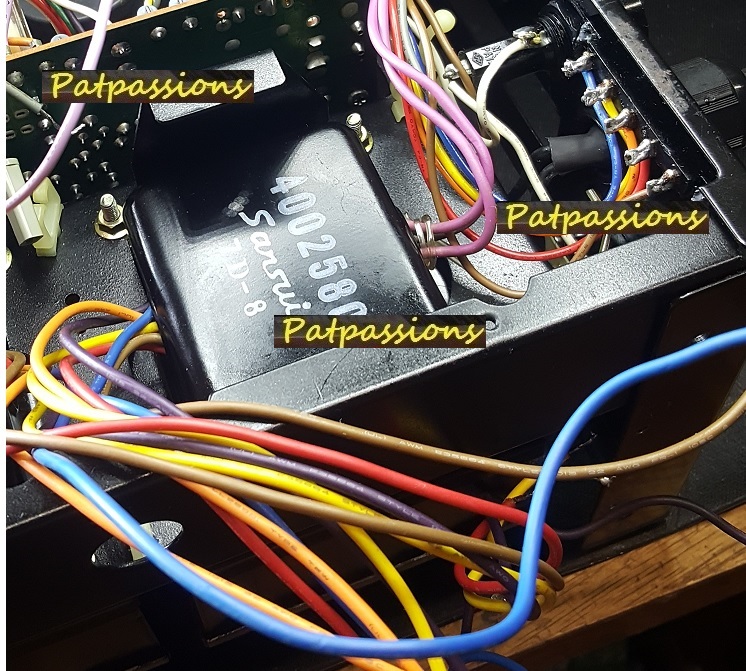

Les blocs de puissance ont bien été bricoler...

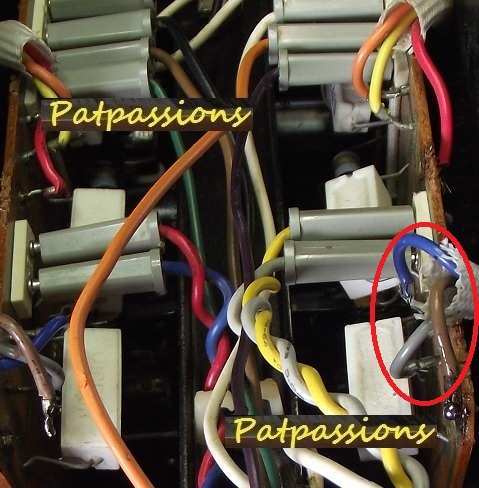

De vilaines soudures...

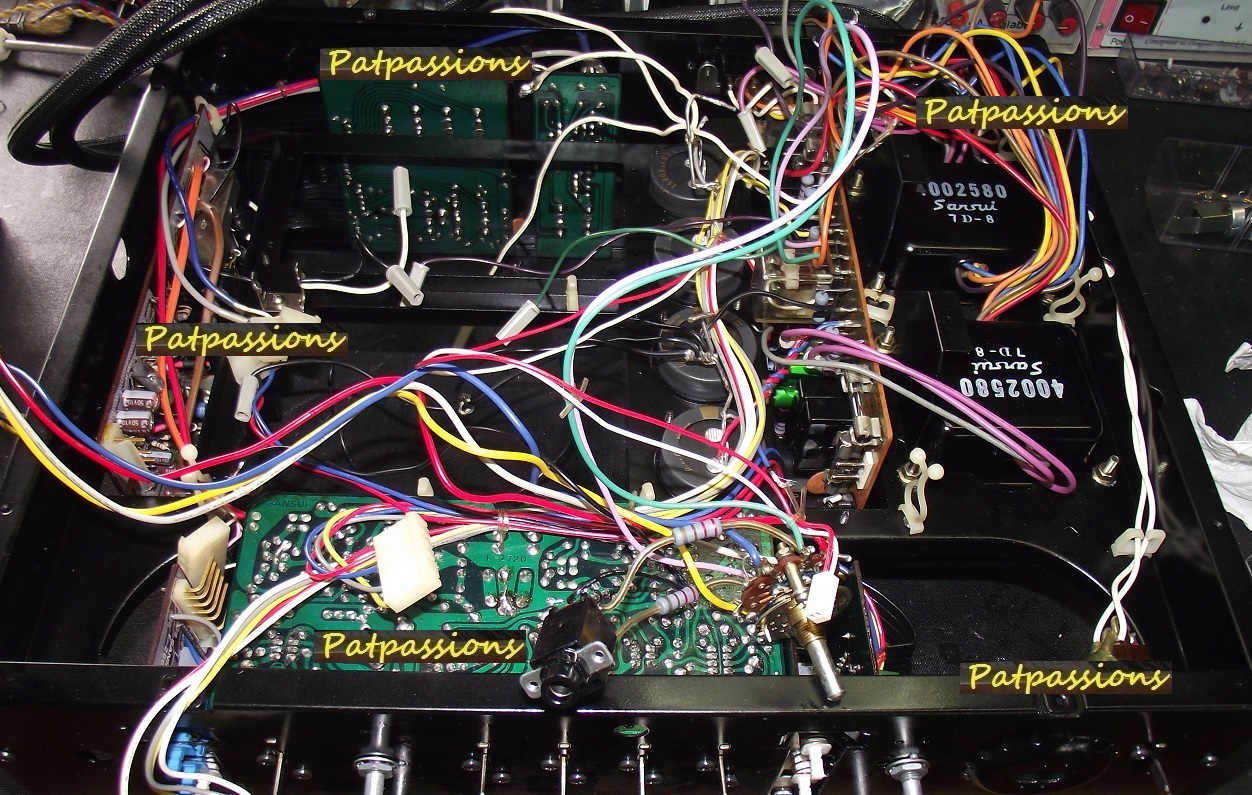

On commence par repérer chaque câble .

Avant de tous débrancher.

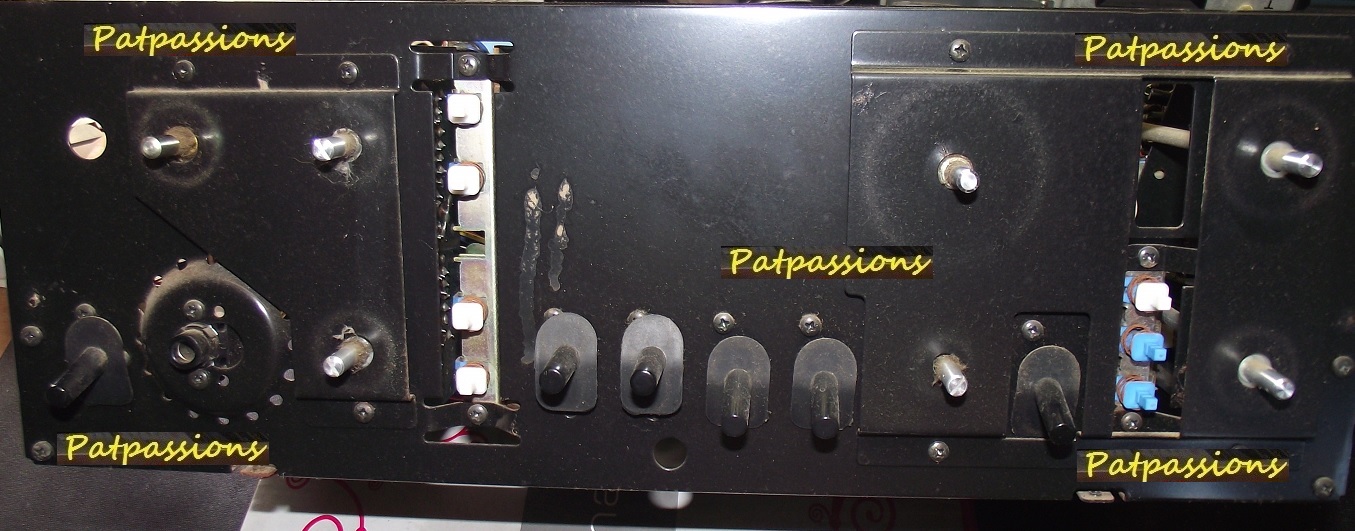

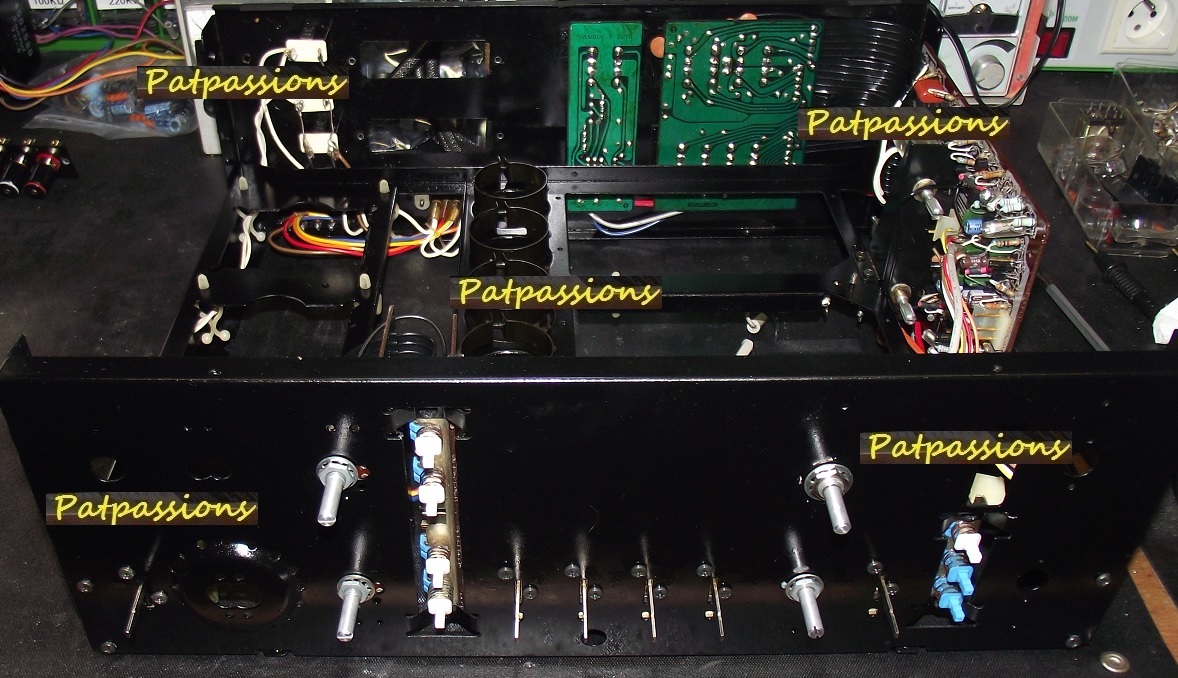

Dépose de la face avant .

Les blocs de puissance ont fini par être déposer .

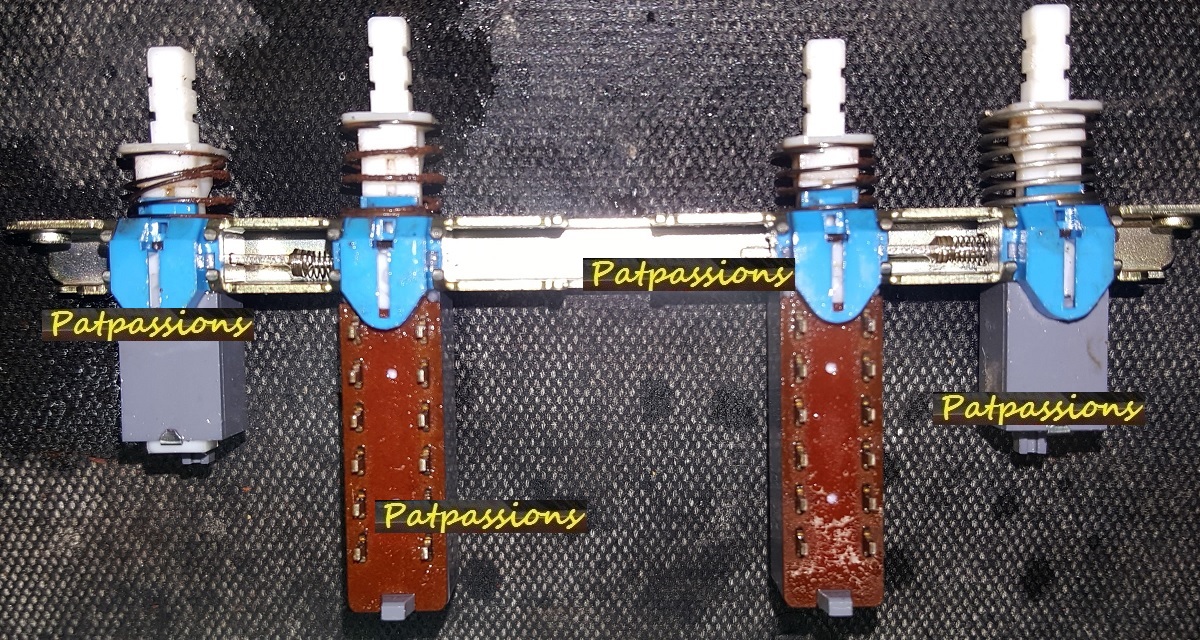

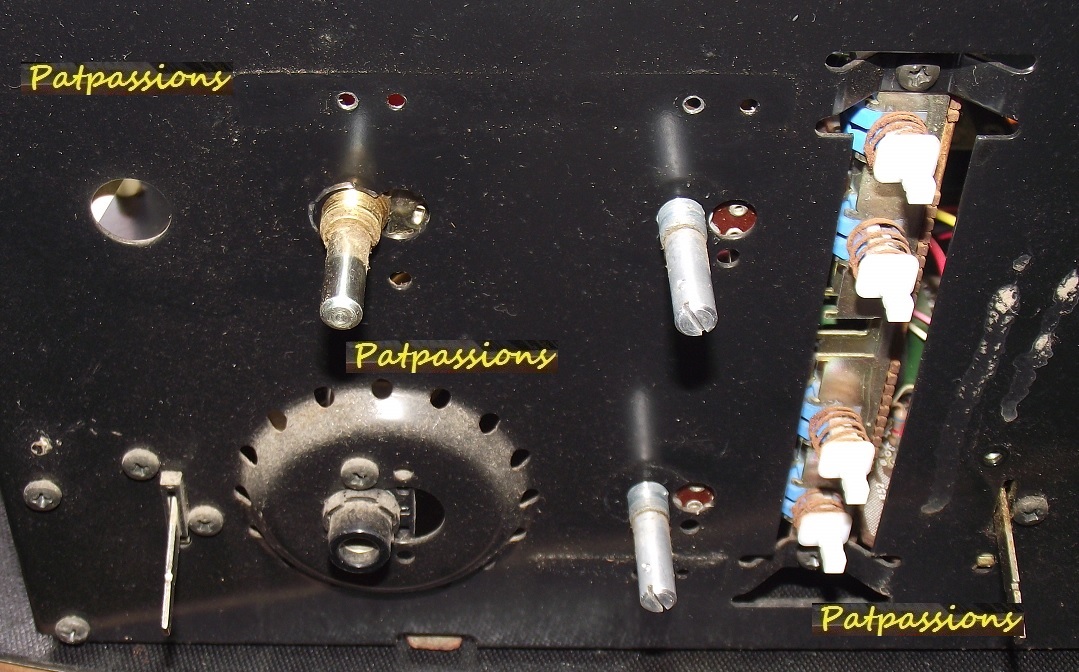

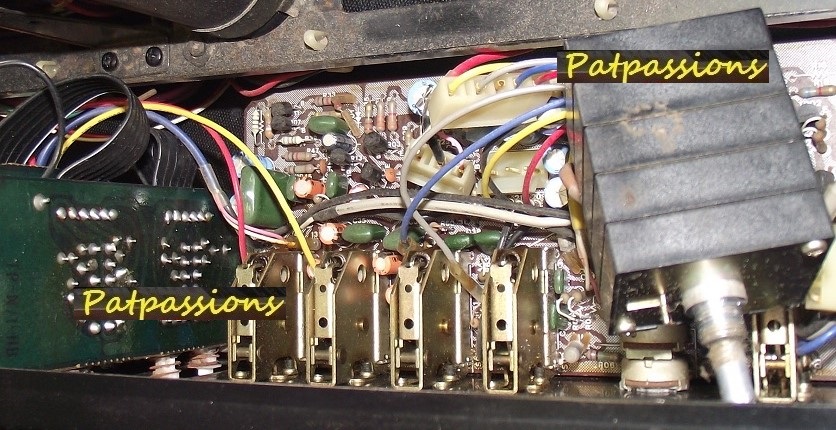

Les ressorts des commutateurs ont l'air d'être bien fatigué .

Dépose de la contre face .

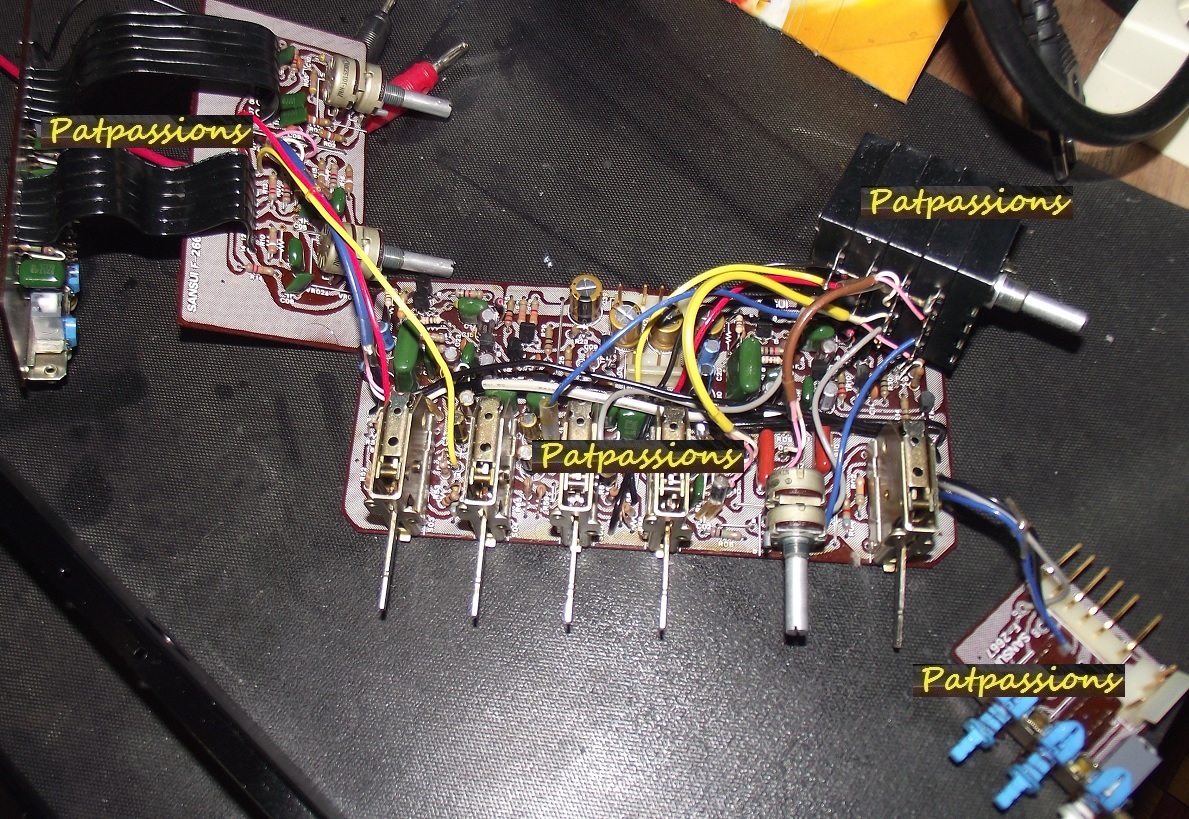

Les circuits de commande de la face avant ont été déposer .

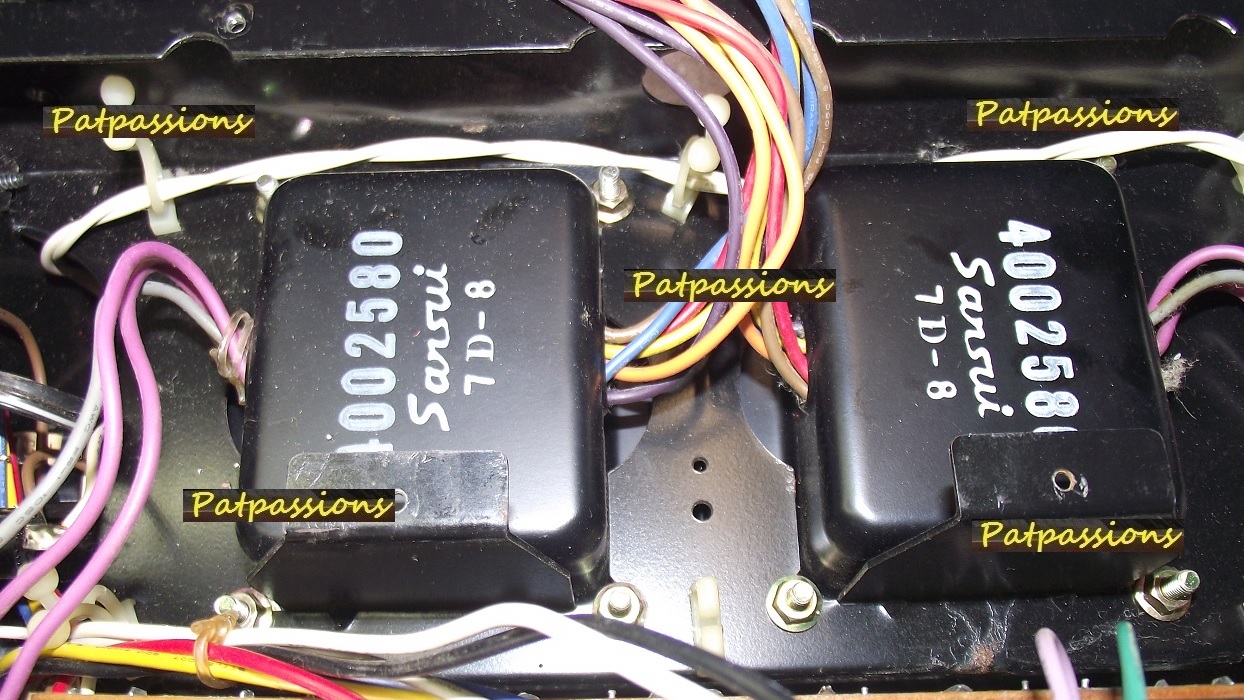

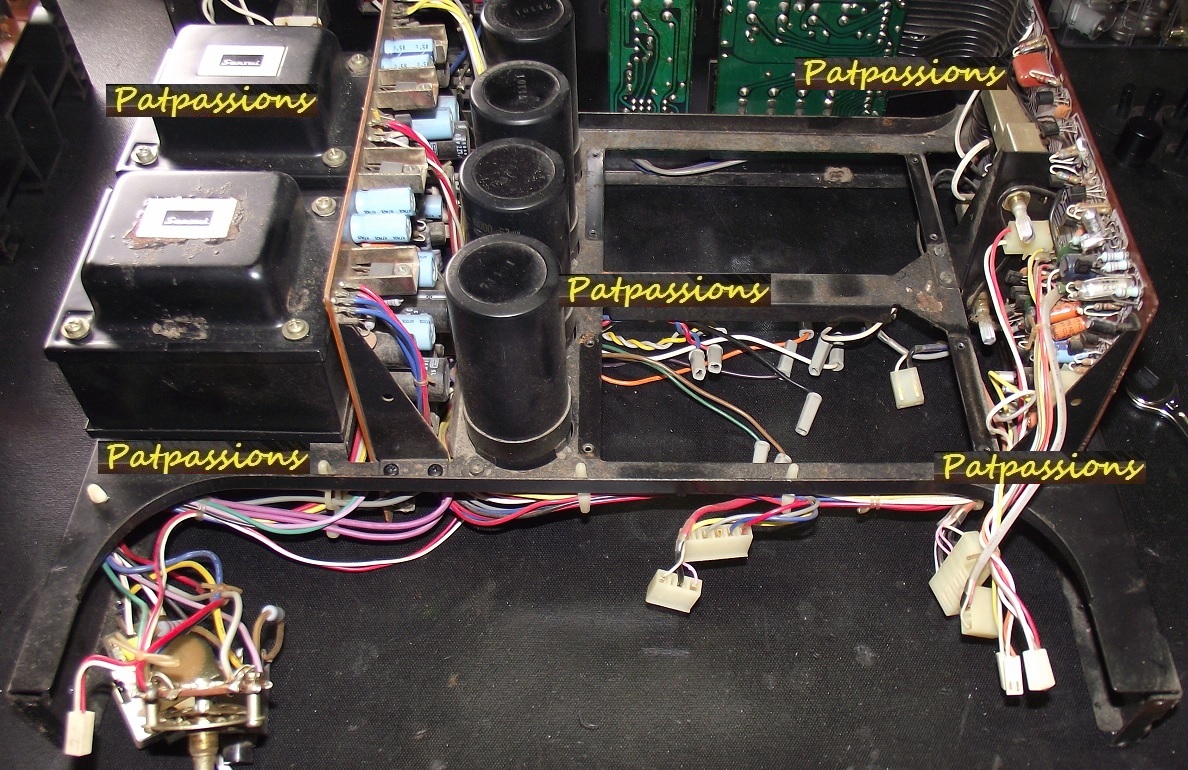

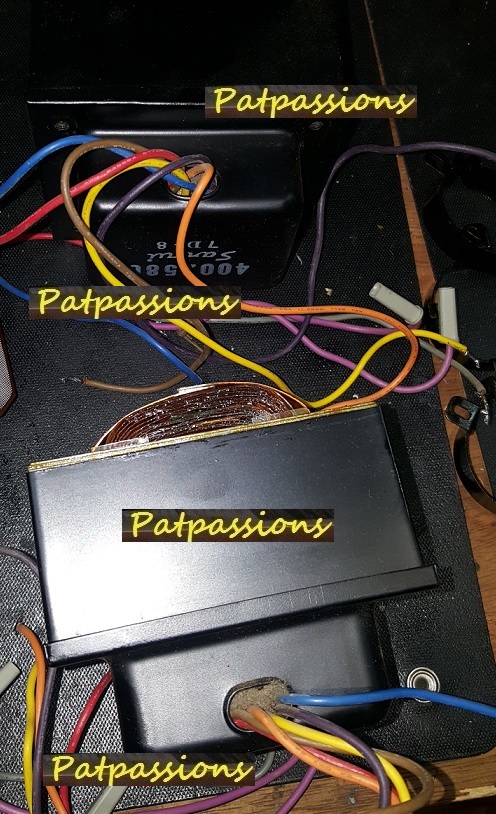

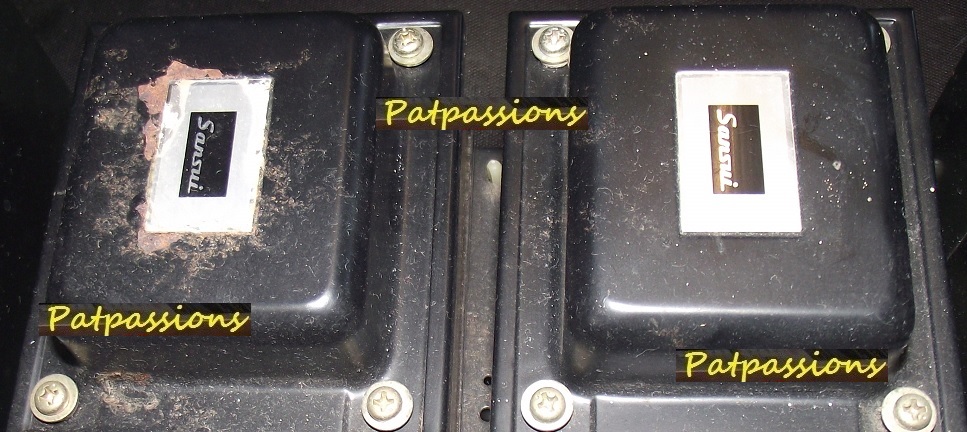

Les transformateurs sont entiérement décâblés.

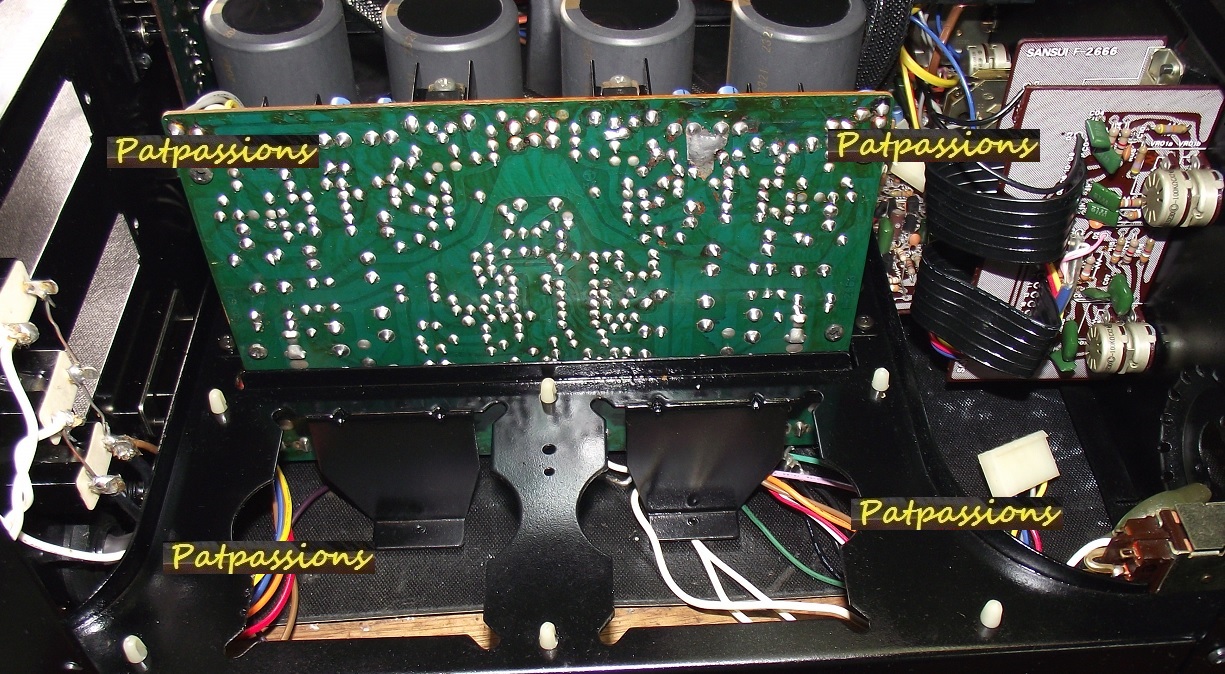

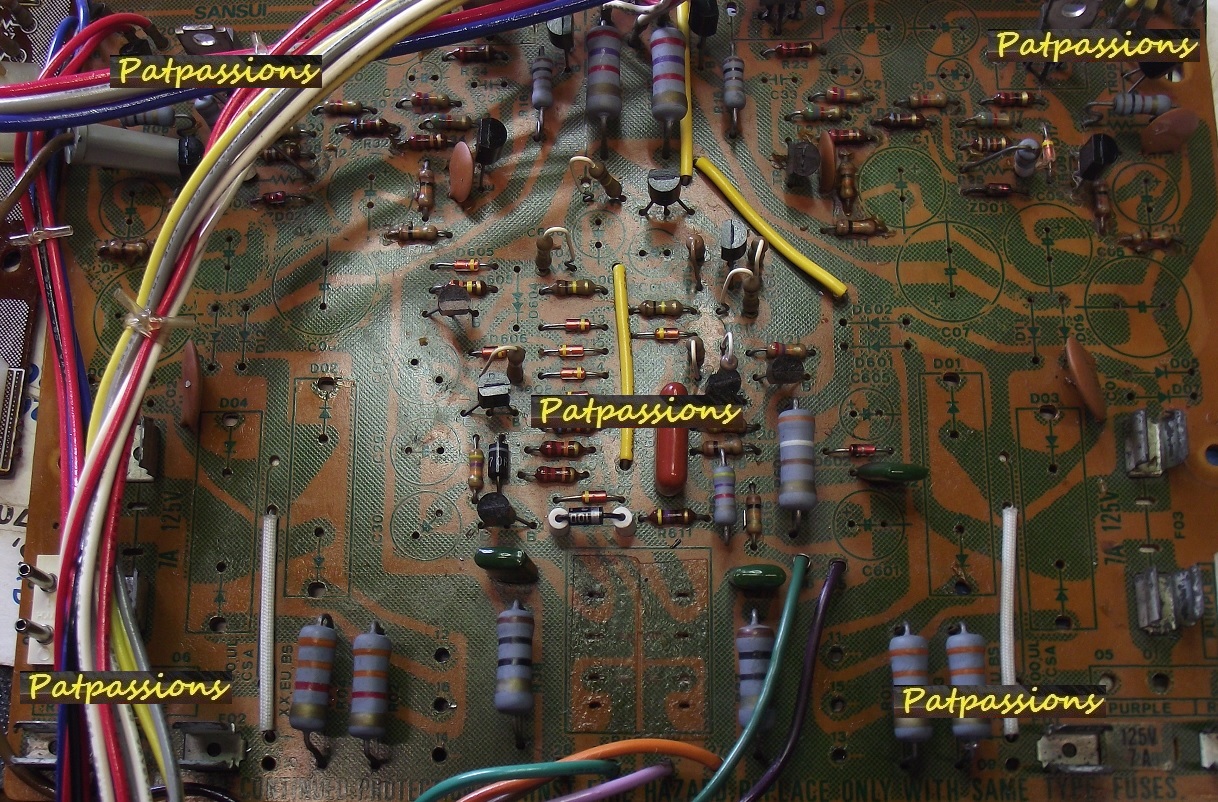

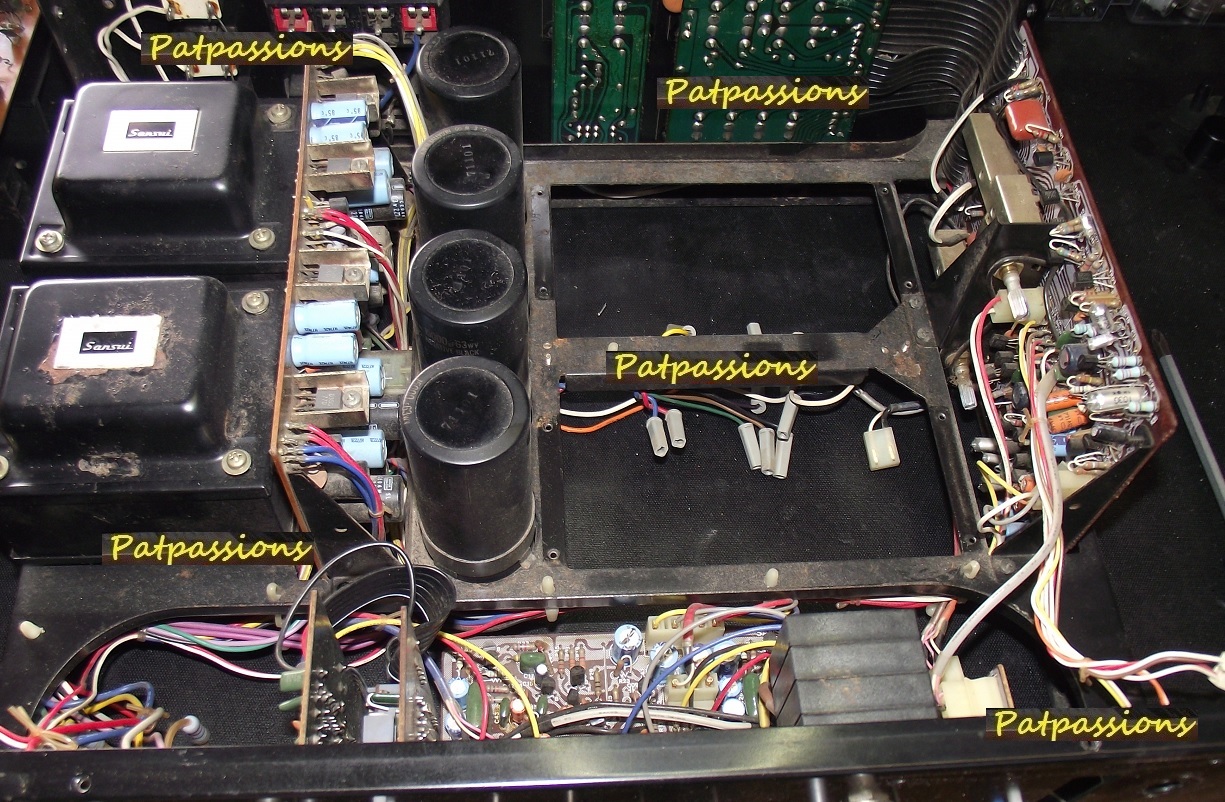

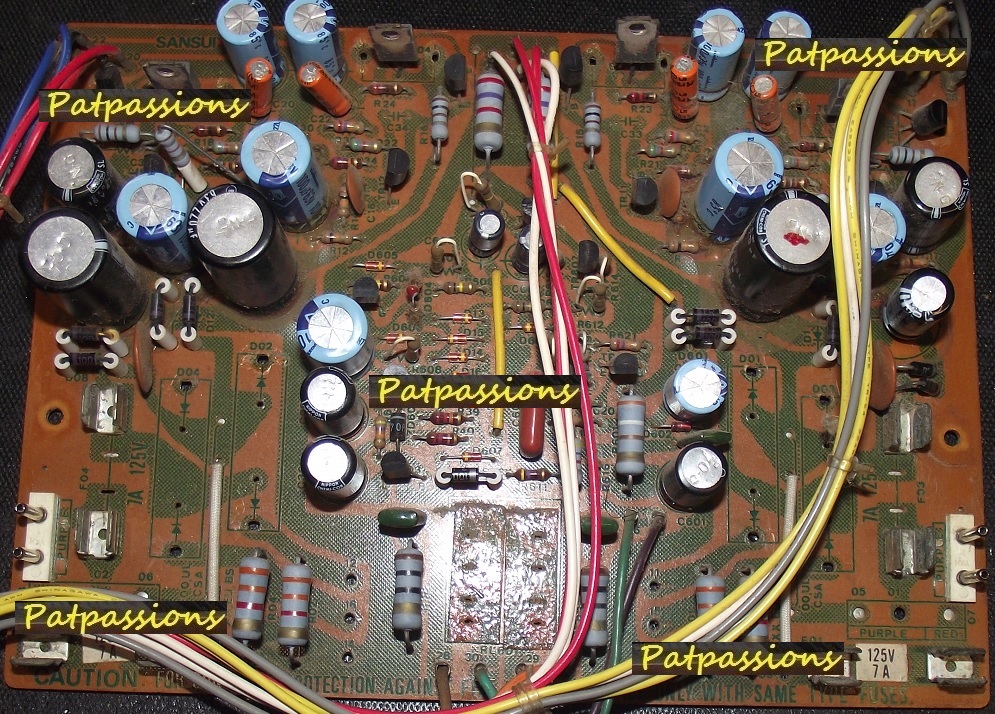

Autour de la carte régulateur .

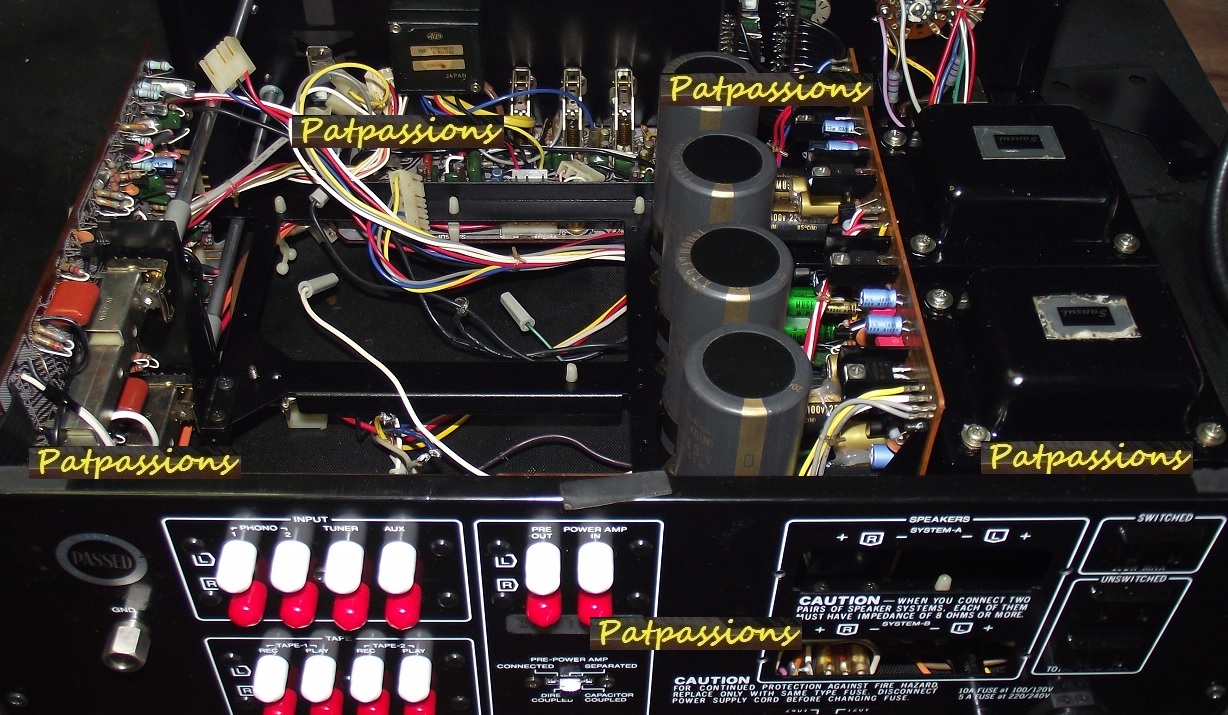

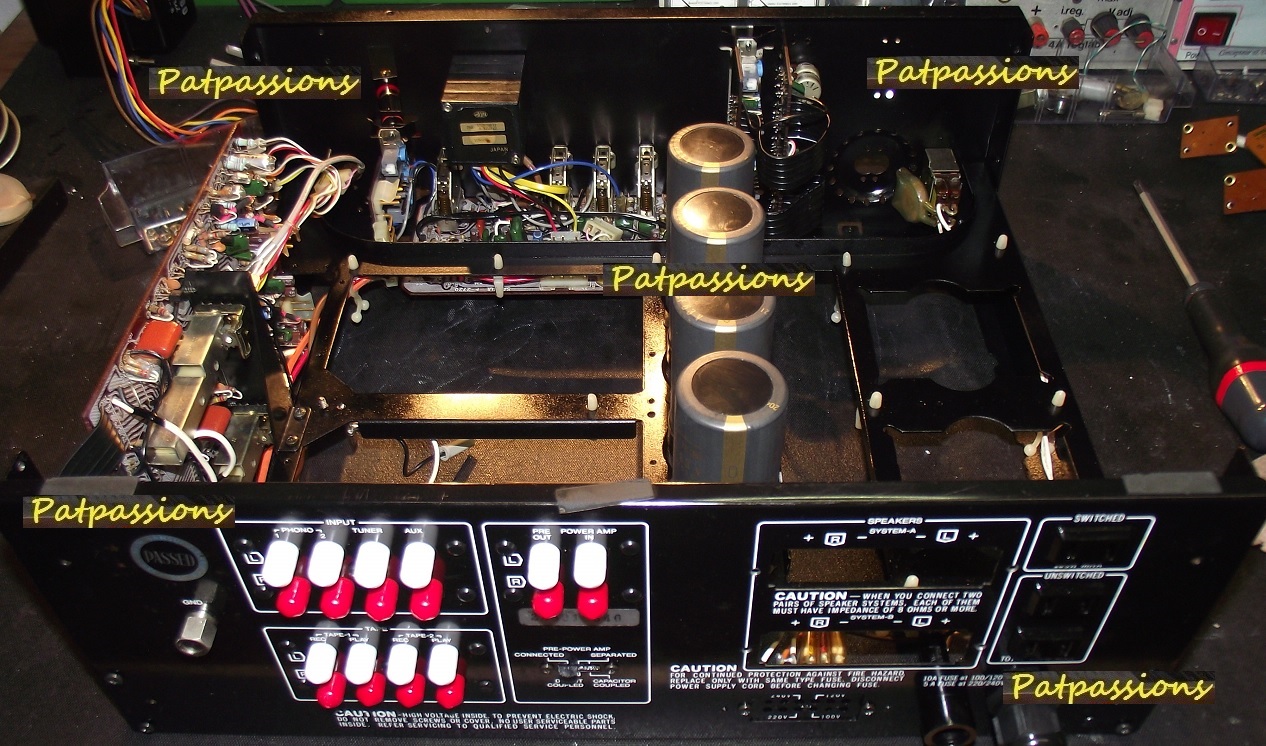

Maintenant il faut s'occuper de la face arriére .

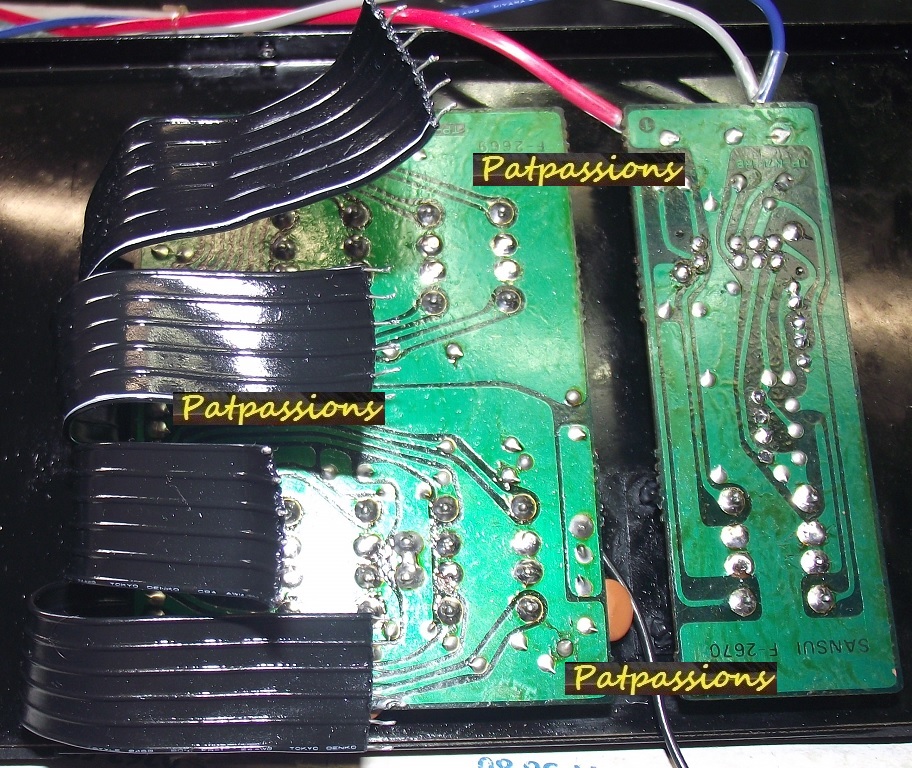

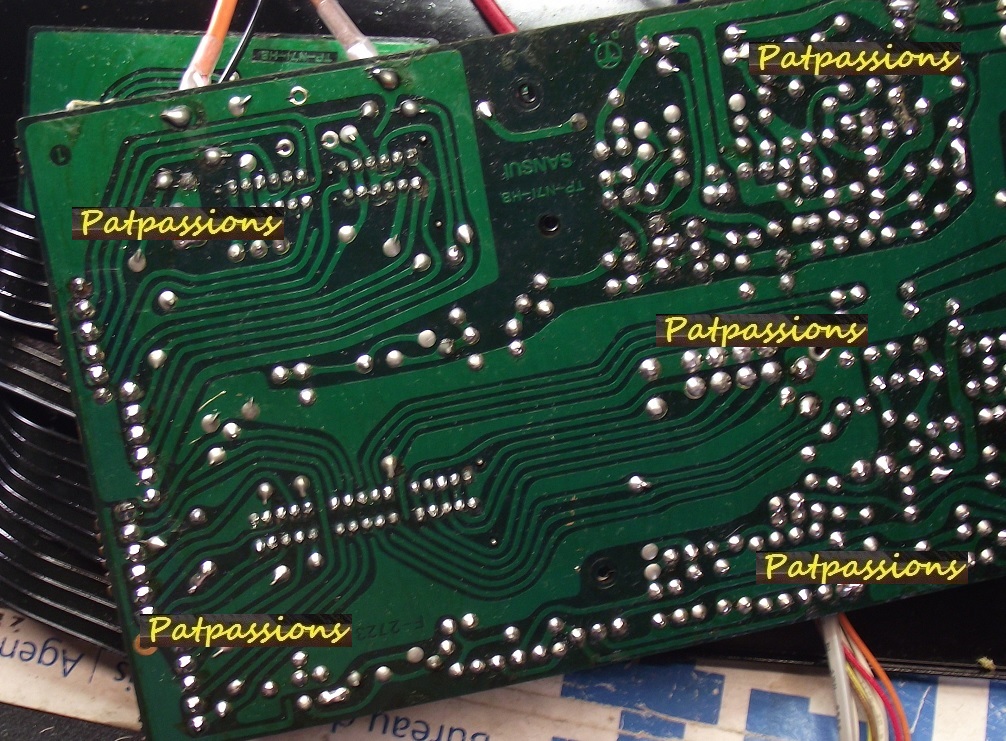

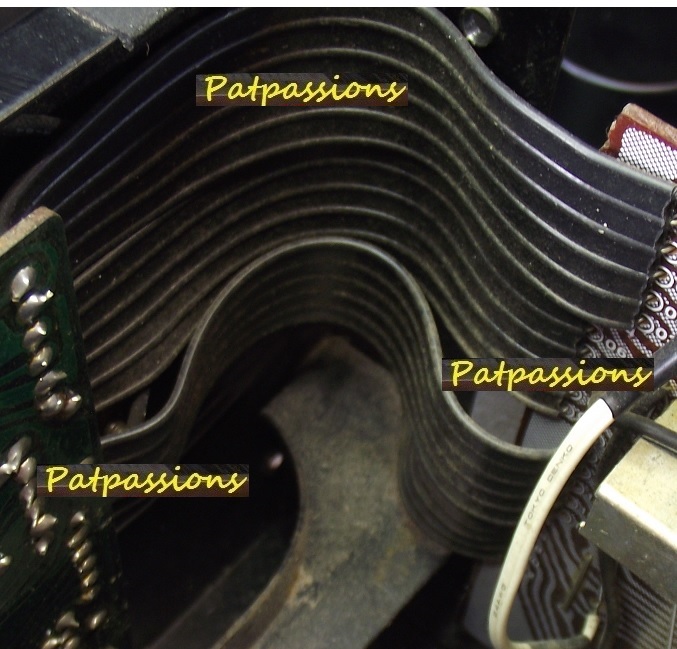

Déssouder les liasons par câble en nappe.

Il faut repérer le sens des condensateurs chimiques .

Se sera trés important pour la suite .

Le démontage de chaque élèments continue.

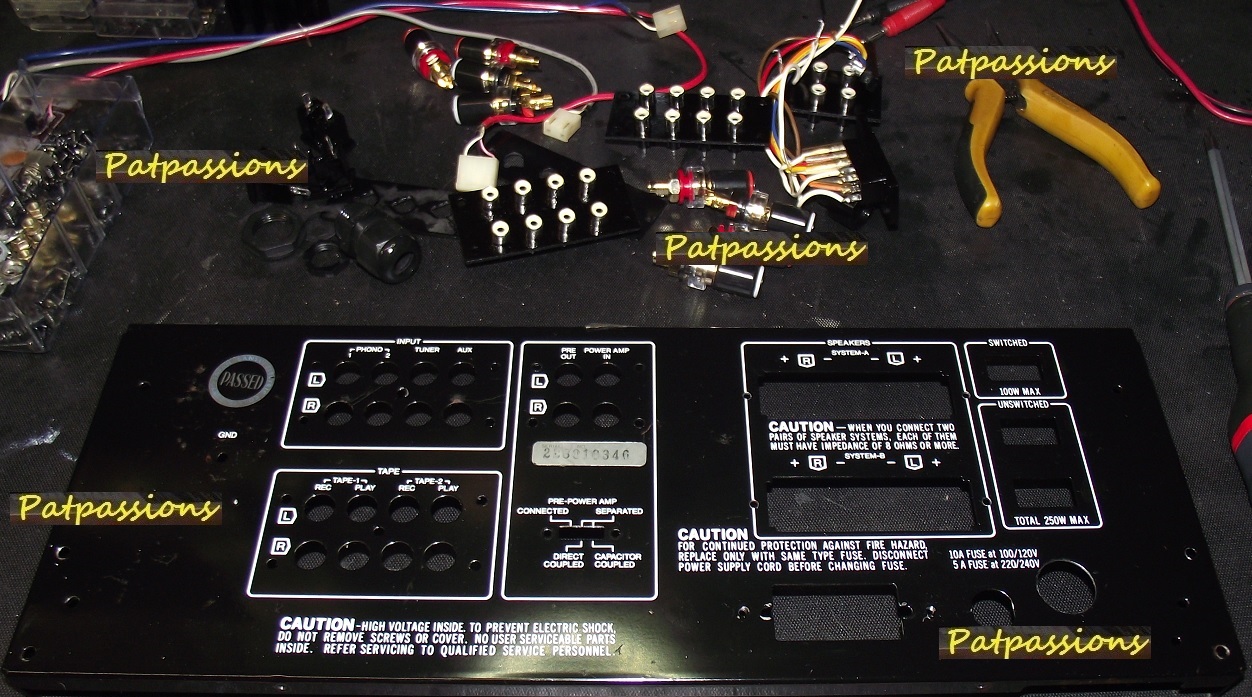

Ensuite il faut décâbler la face arriére.

Toujours faire du repérage .

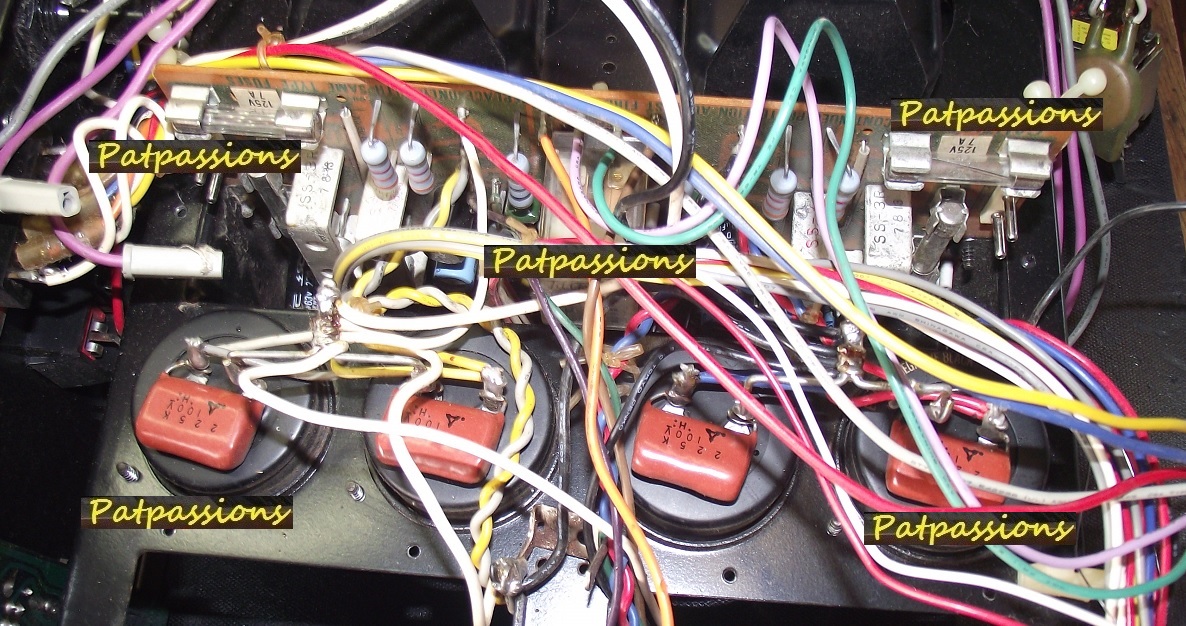

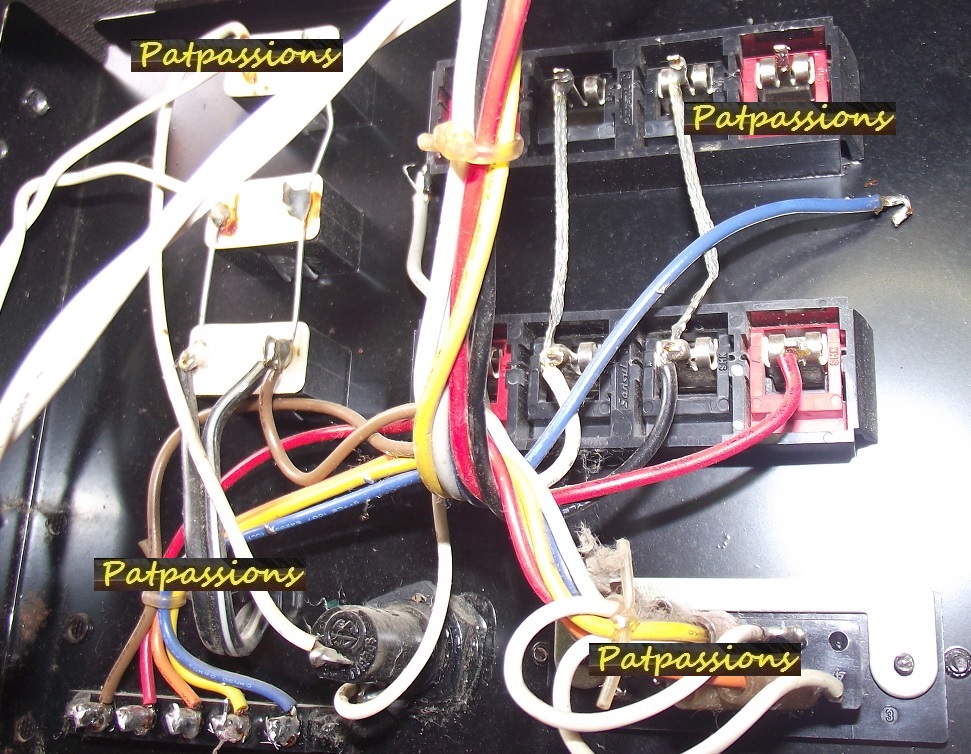

Attention il y a une masse qui est caché !

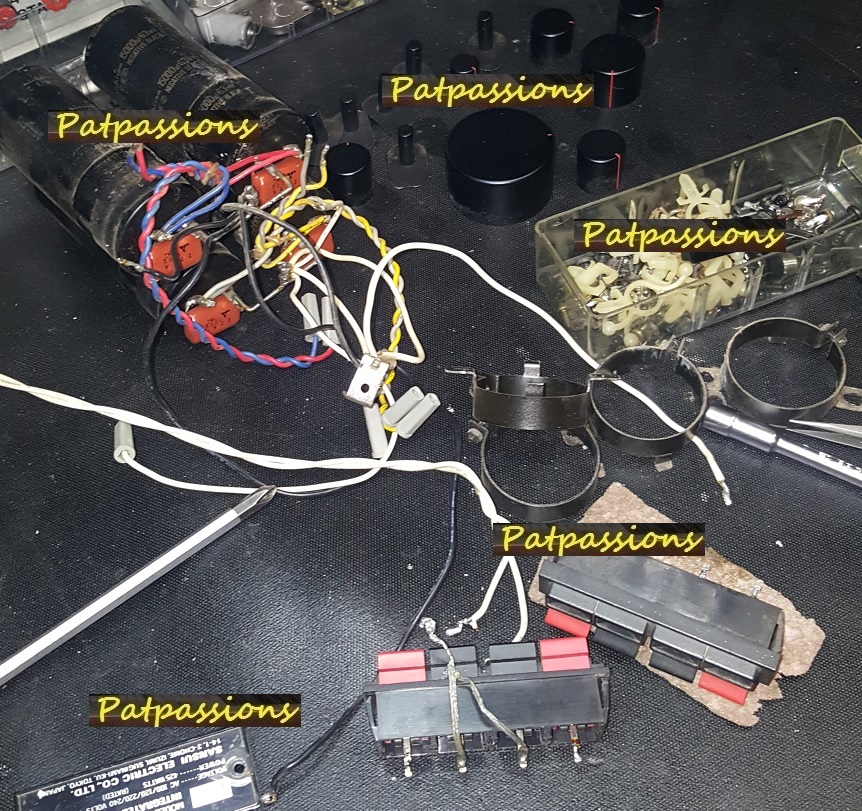

Maintenant on peut enlever

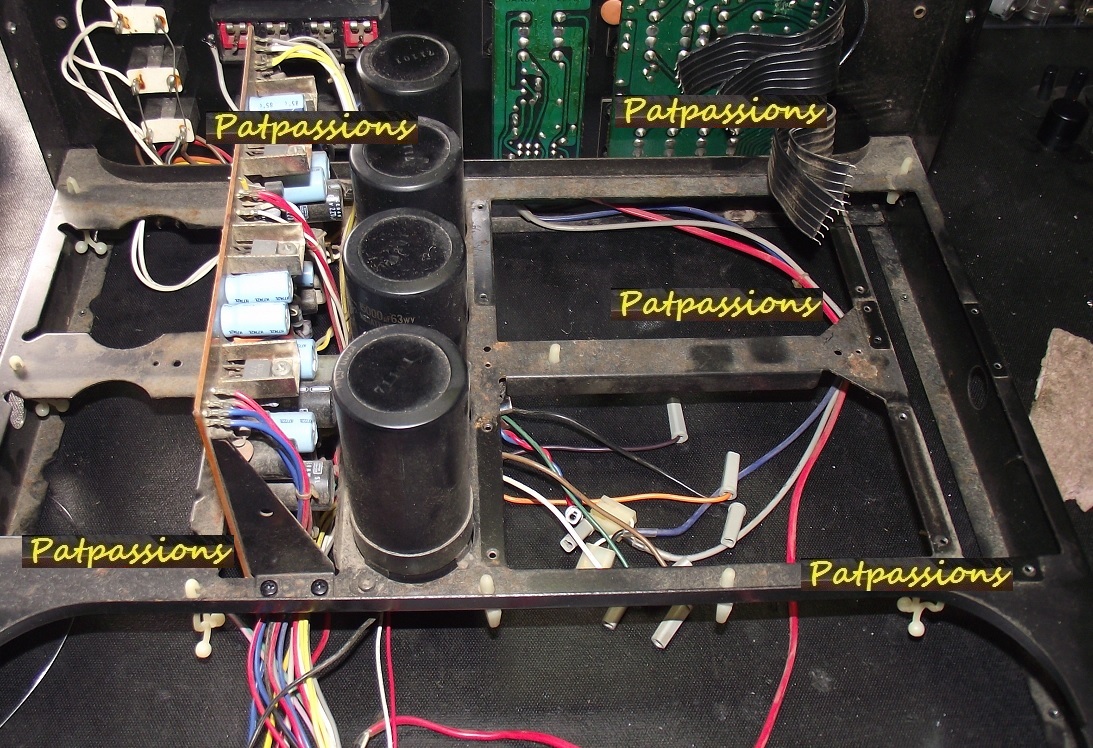

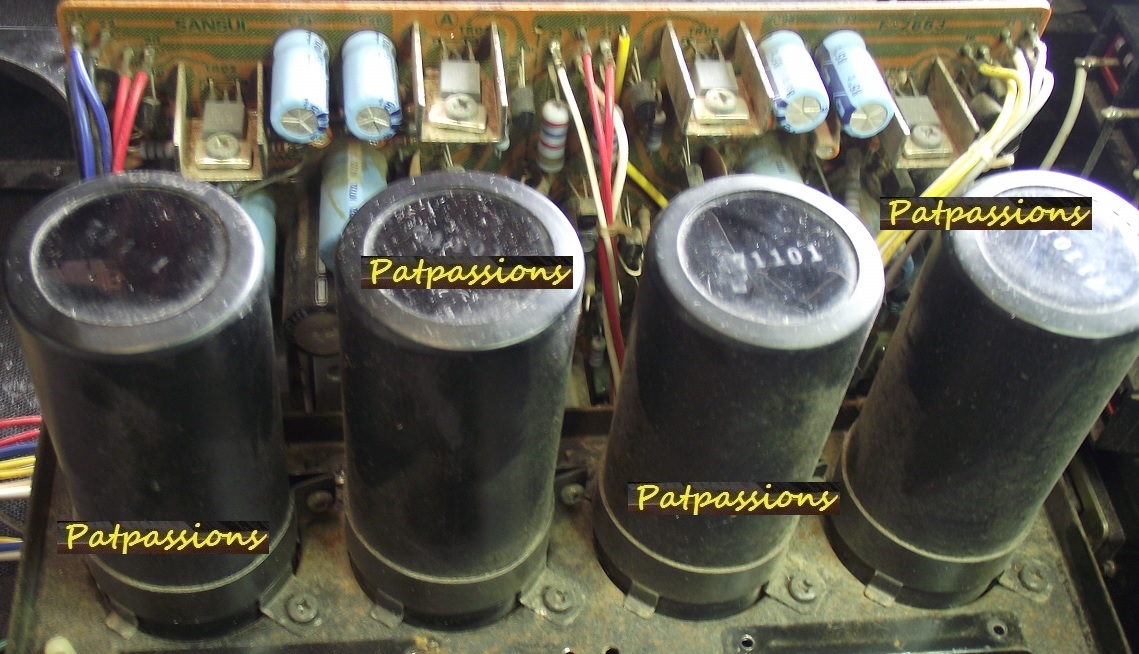

les gros condensateurs chimique de filtrage .

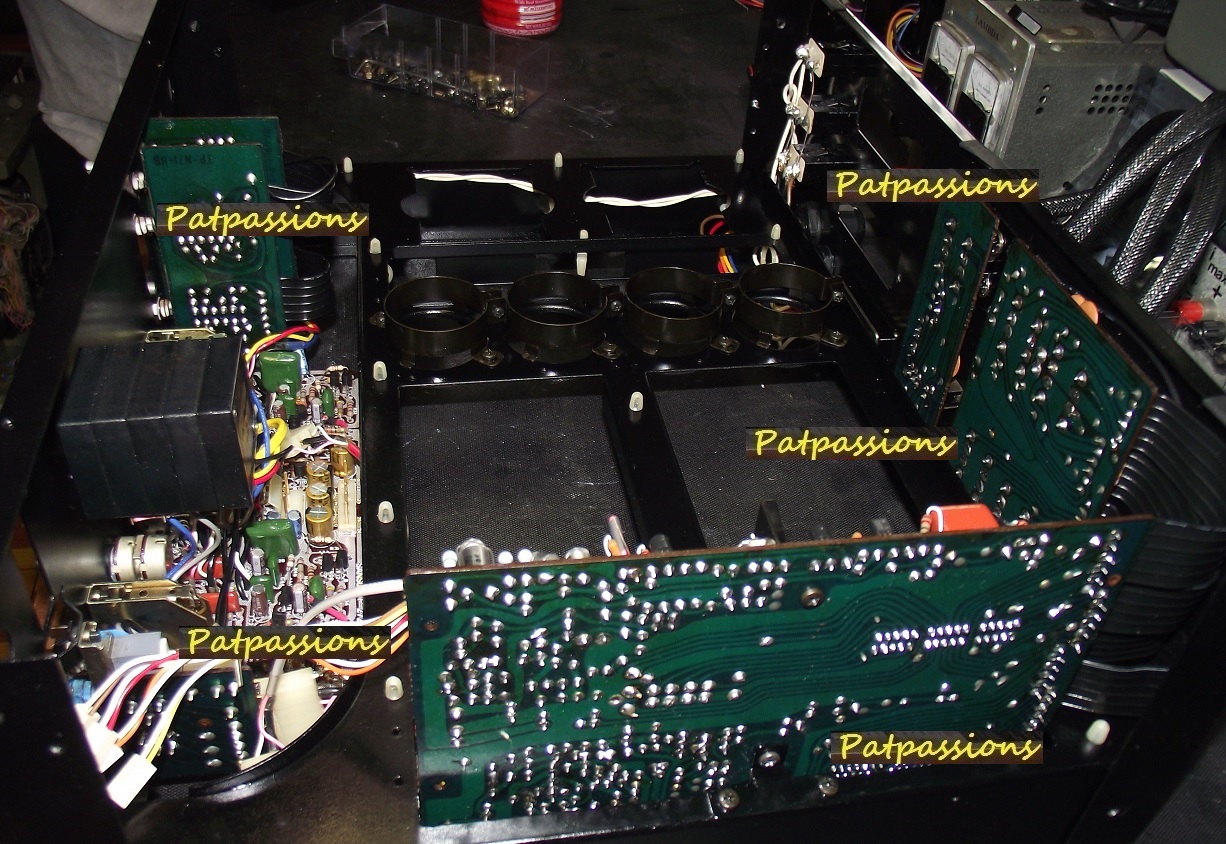

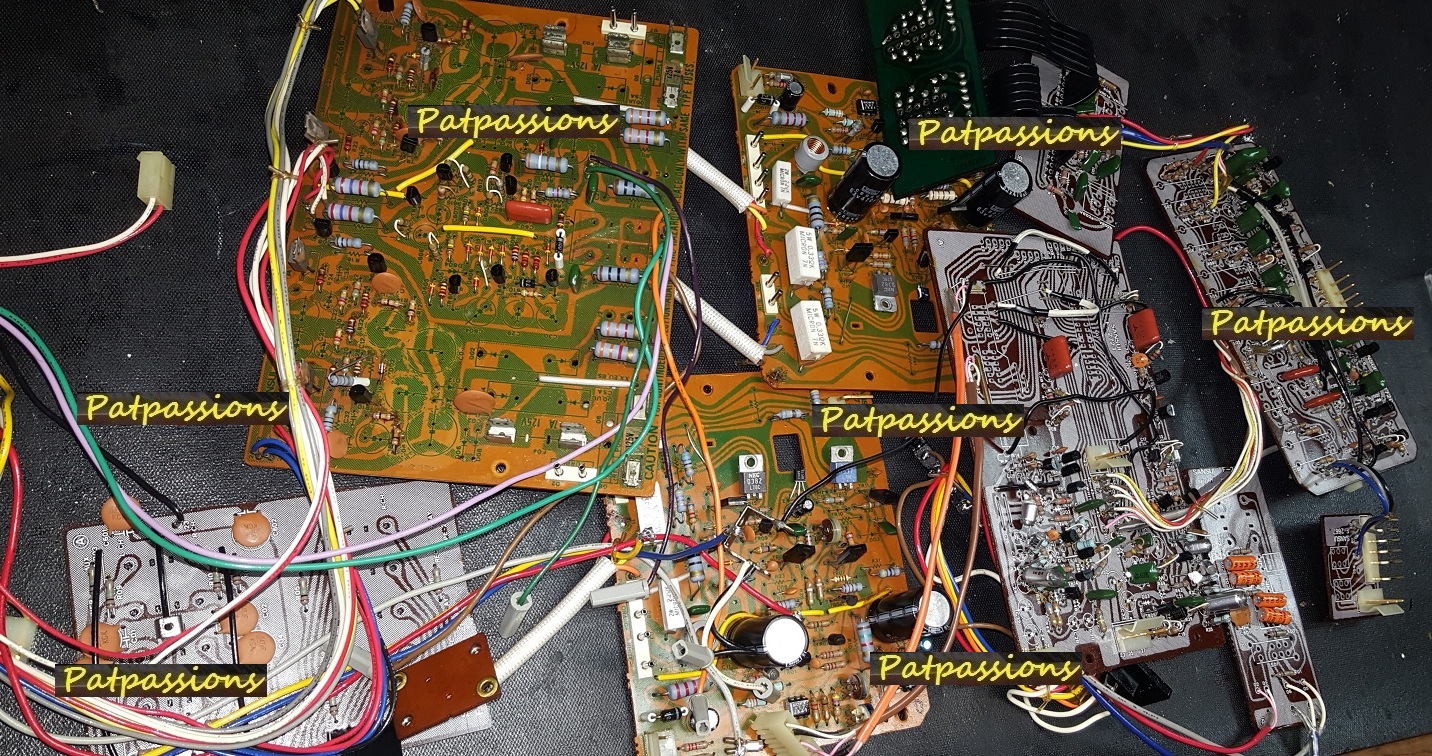

Toutes les cartes ont été déposer .

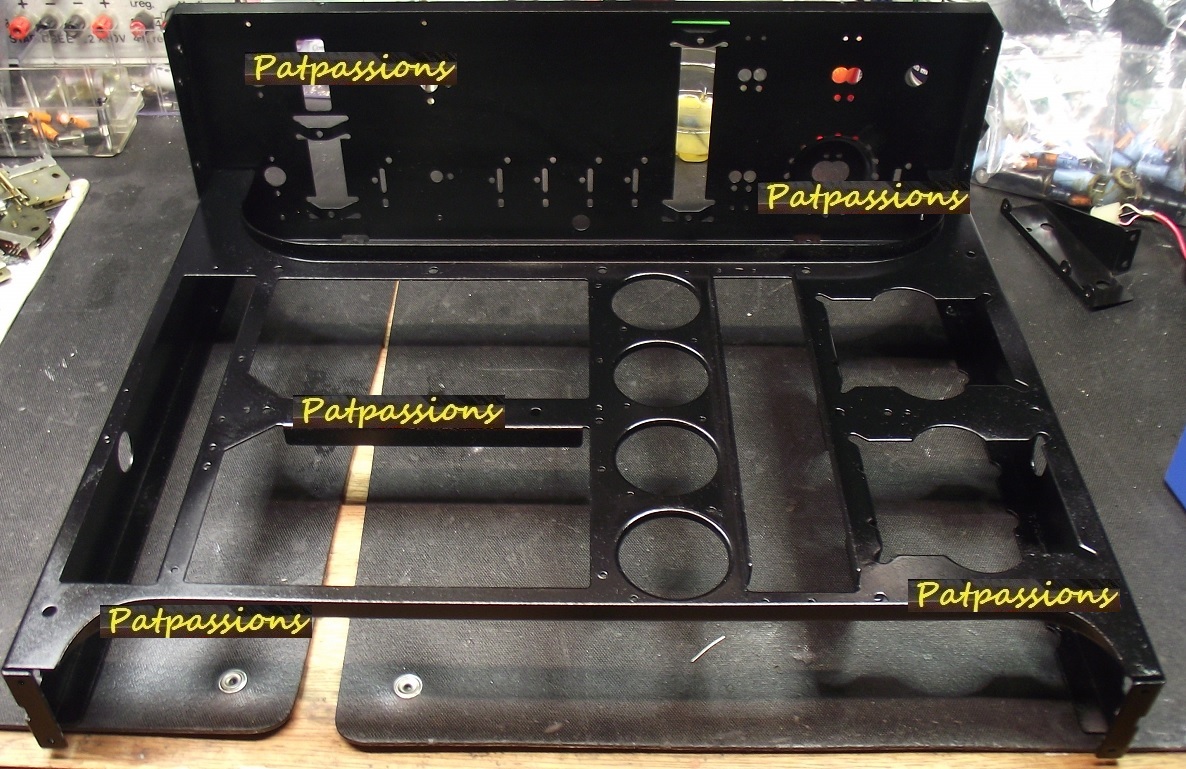

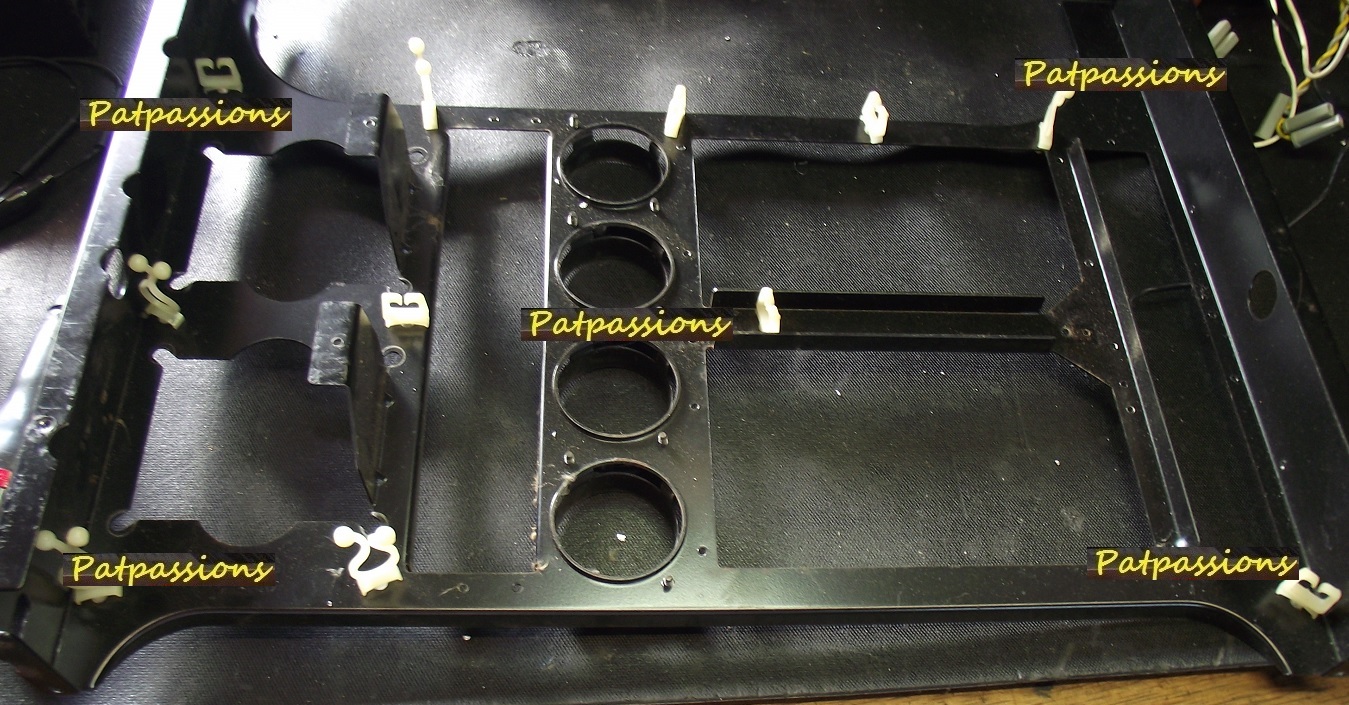

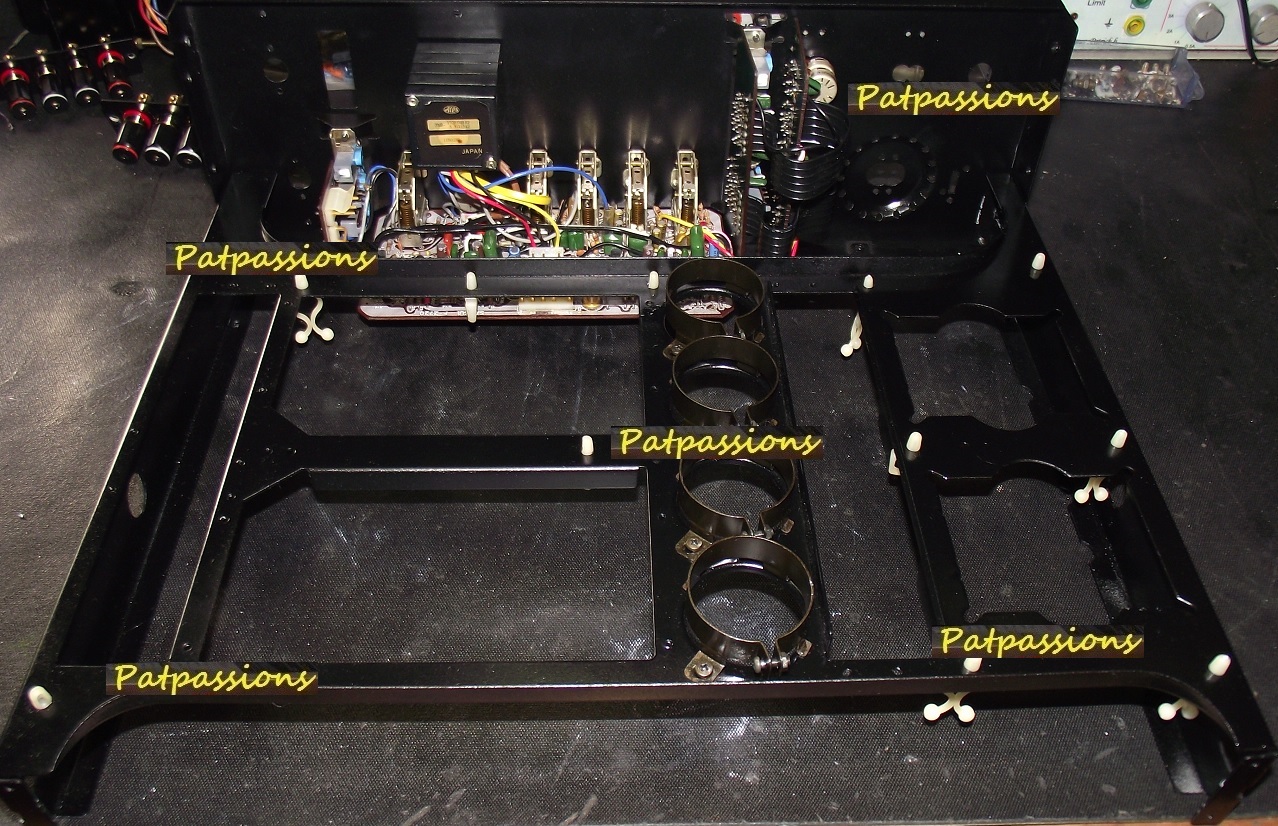

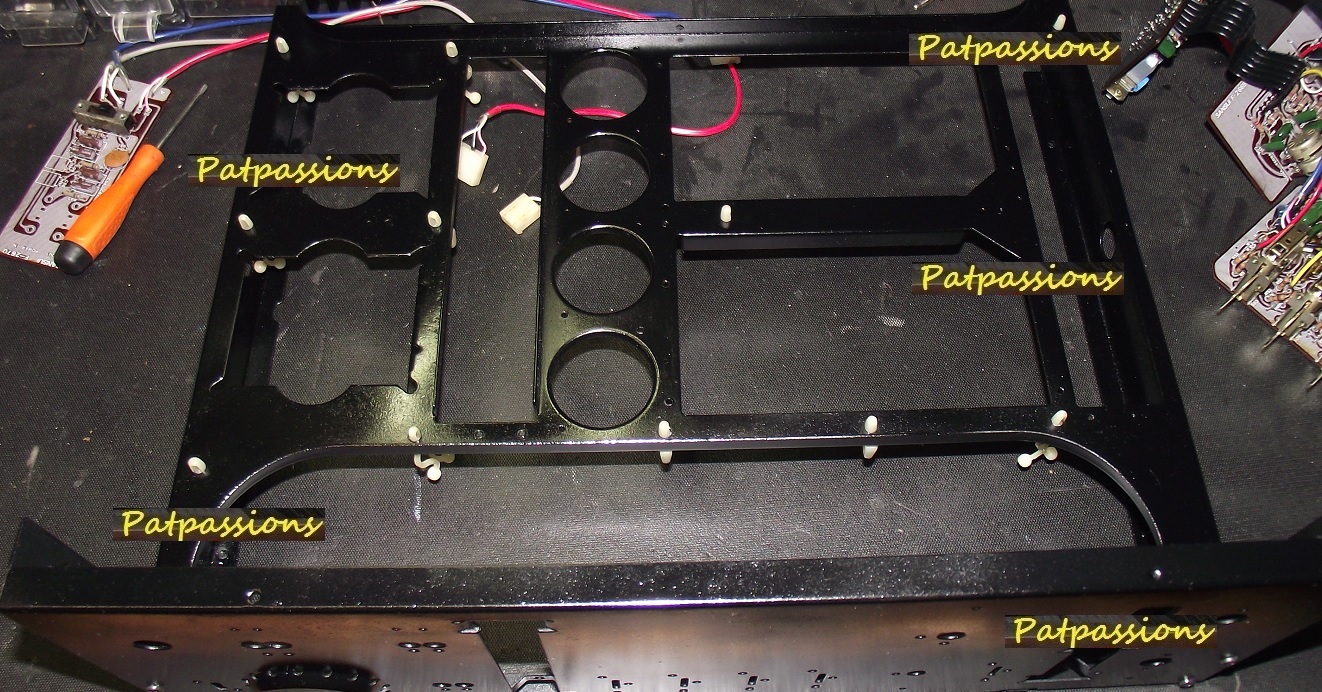

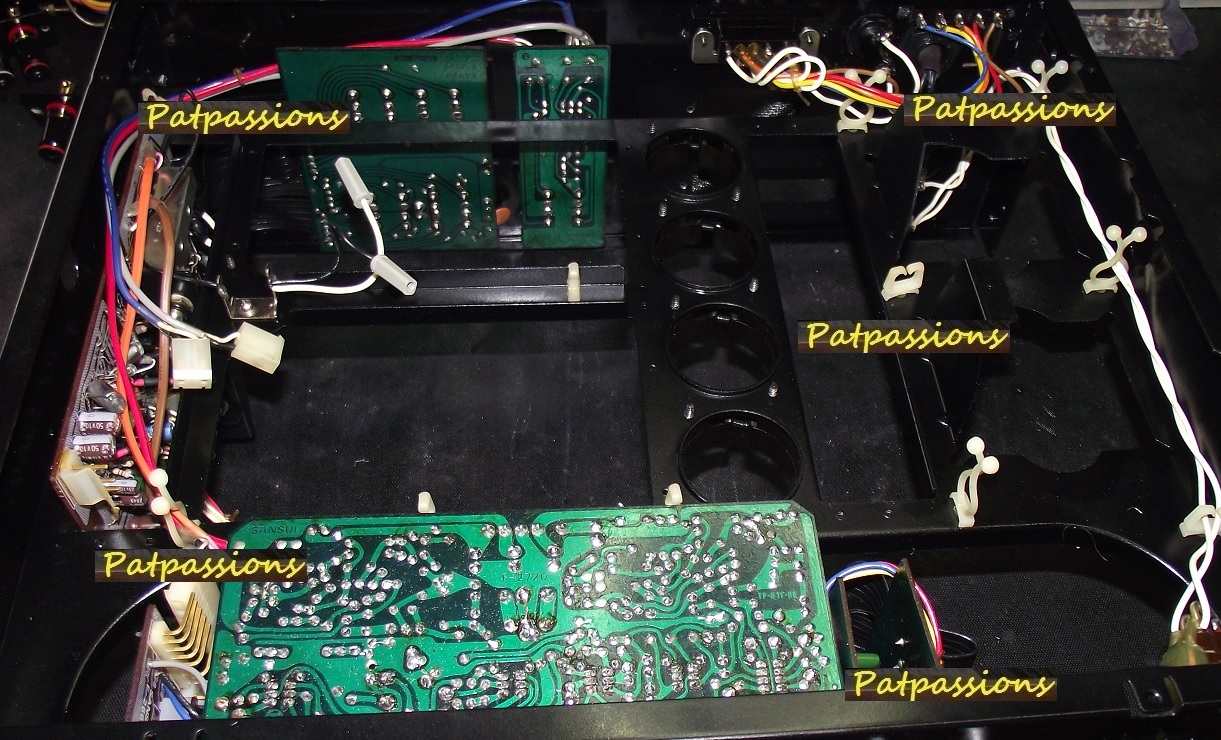

Le chassis entiérement nu .

Il ne faut pas oublier de répérer

l'emplacement des attaches câbles .

Les tôles du chassis vont être traiter en premier ,

en attendant tout est rangé soigneusement .

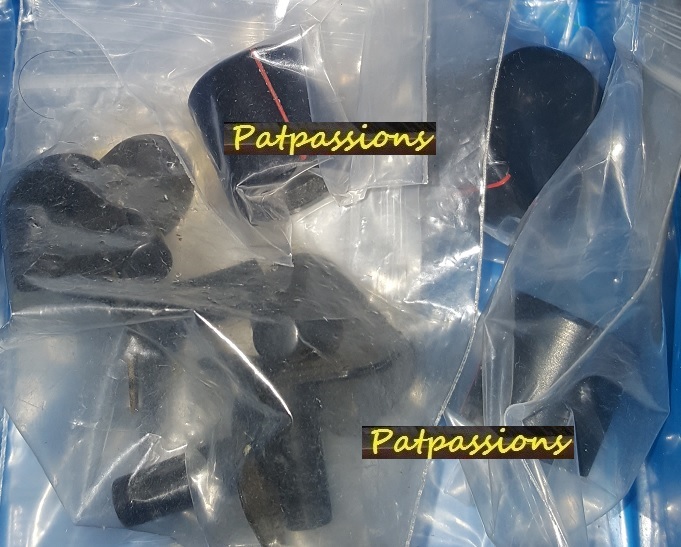

Les boutons sont protéger dans des sachets individuels

pour ne pas plus les abimer et

stoker en toute sécurité en attendant de revenir dessus .

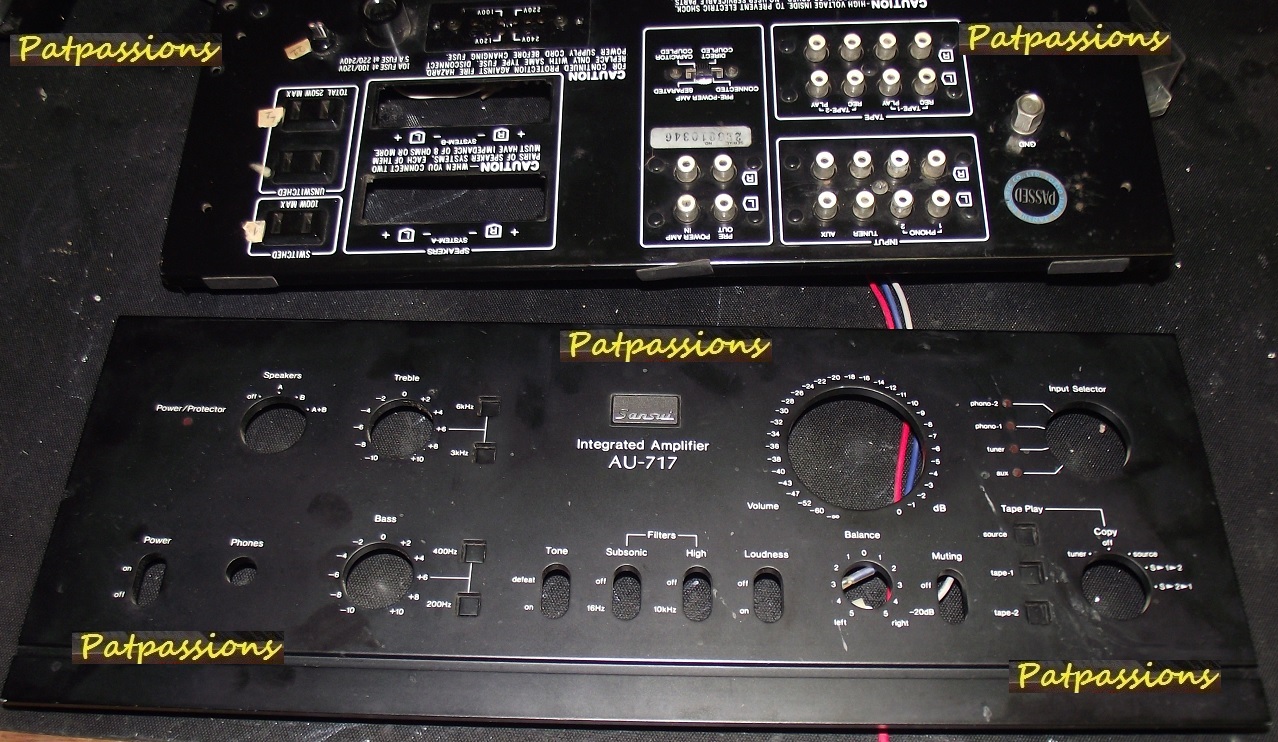

La face avant et la face arriére seront bien protégés

en attendant pour éviter de les abimer .

Repérage des mousses à remettre en place

aprés peinture de chaque tôles.

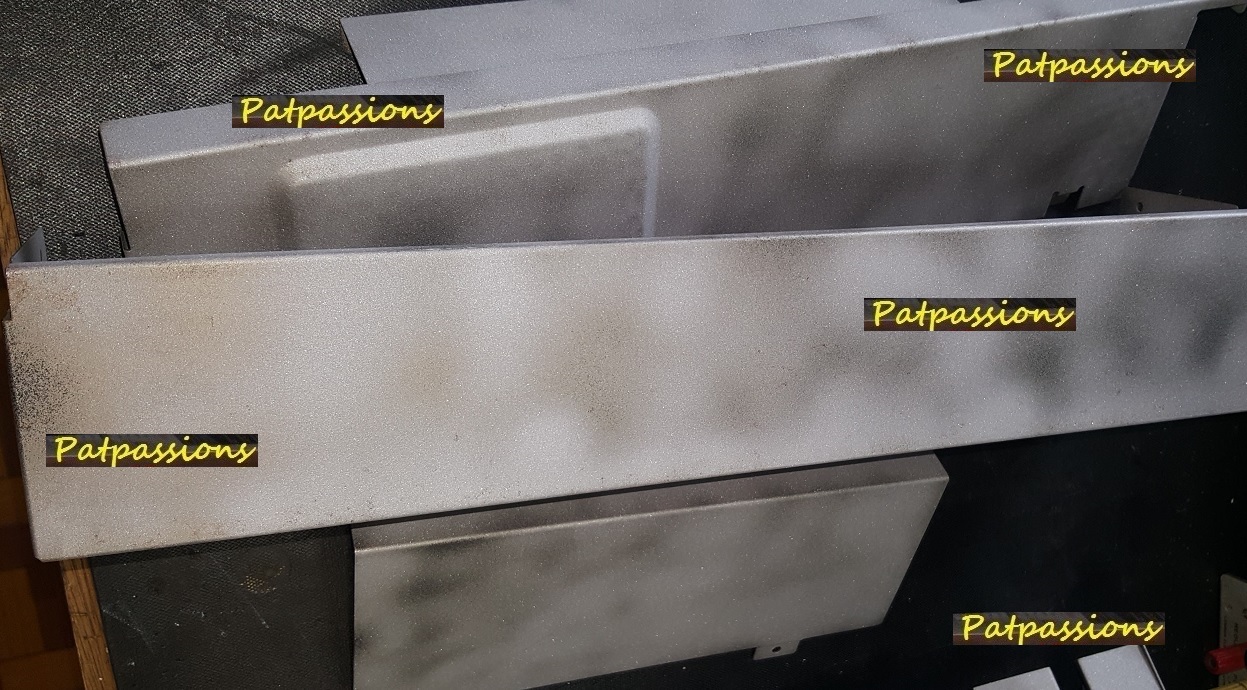

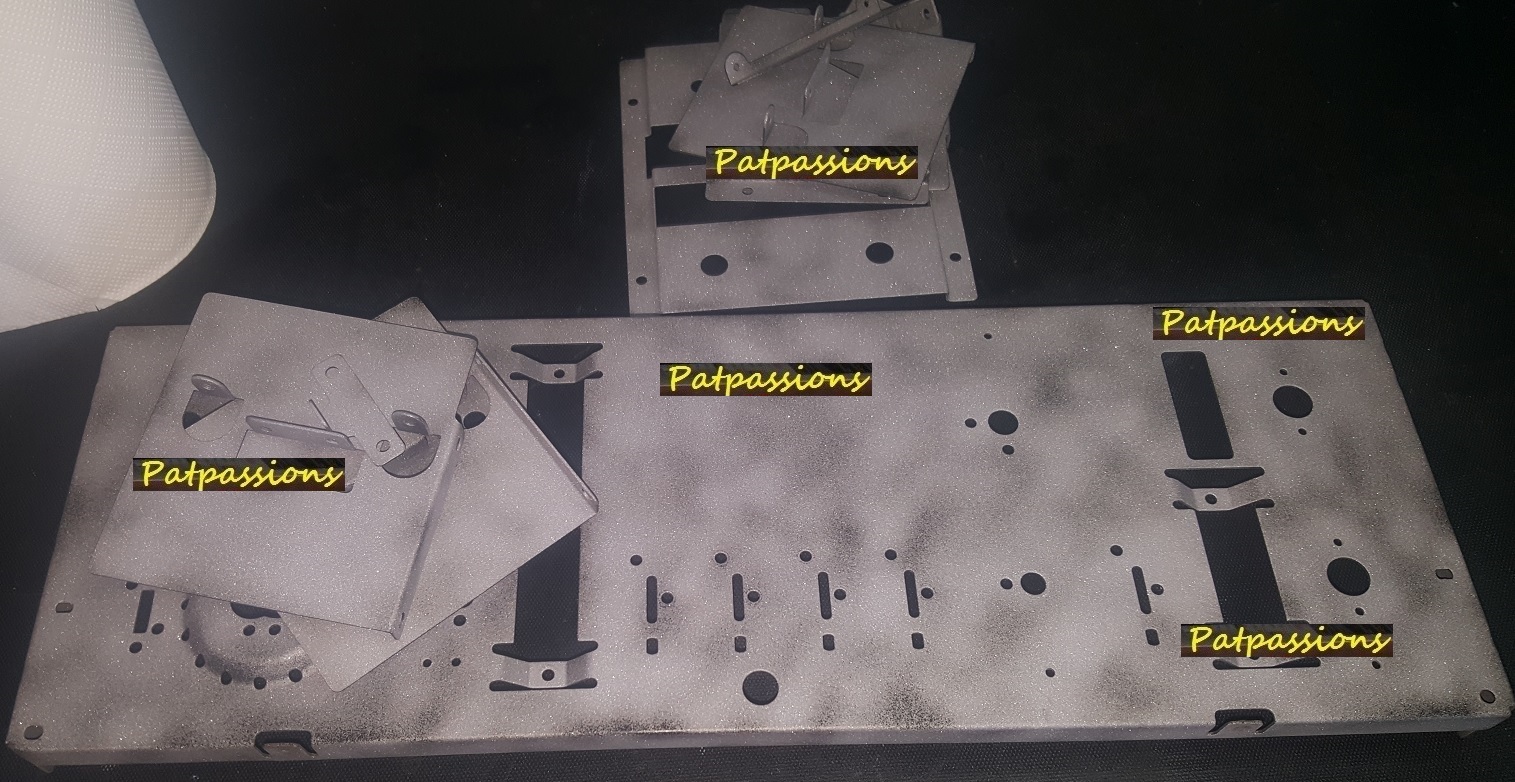

Tous les élèments metalliques ont été sabler .

Mis en place d'un aprêt antirouille .

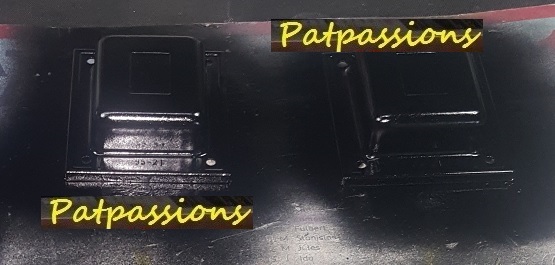

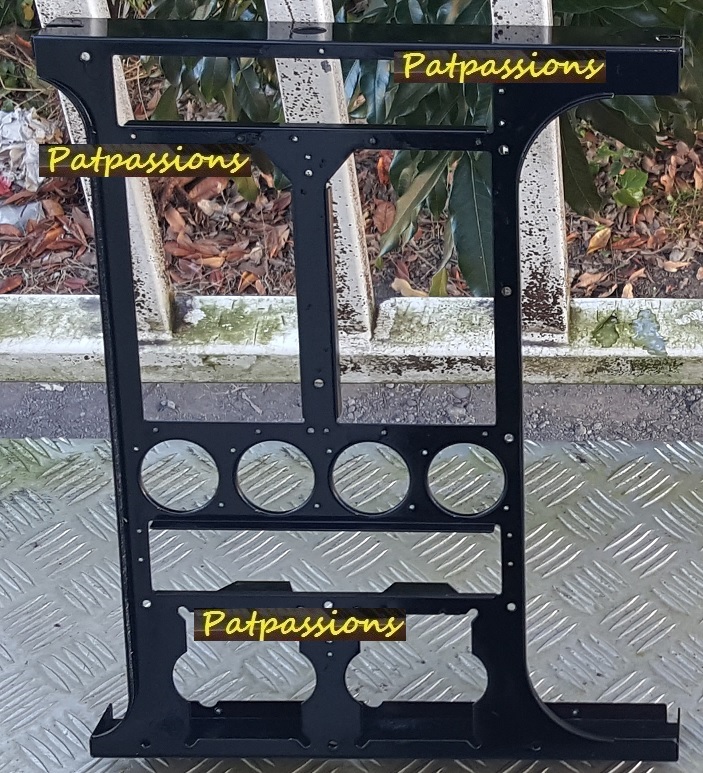

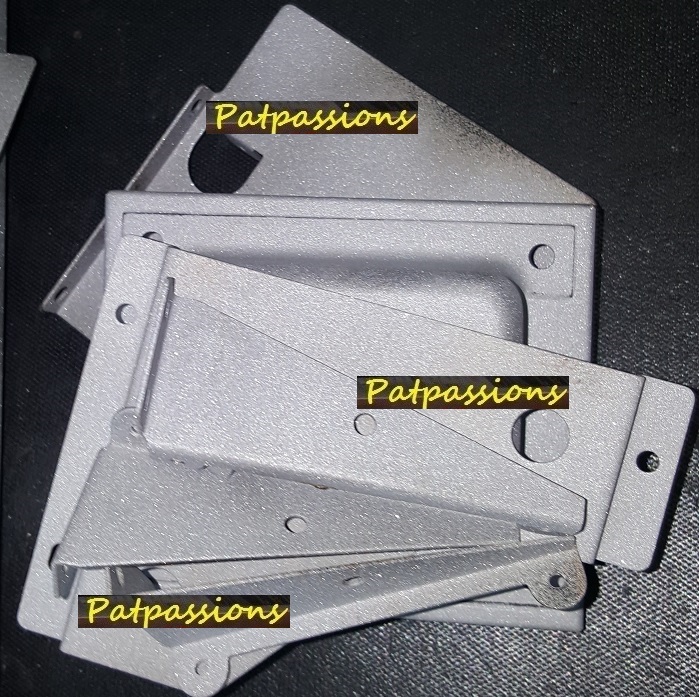

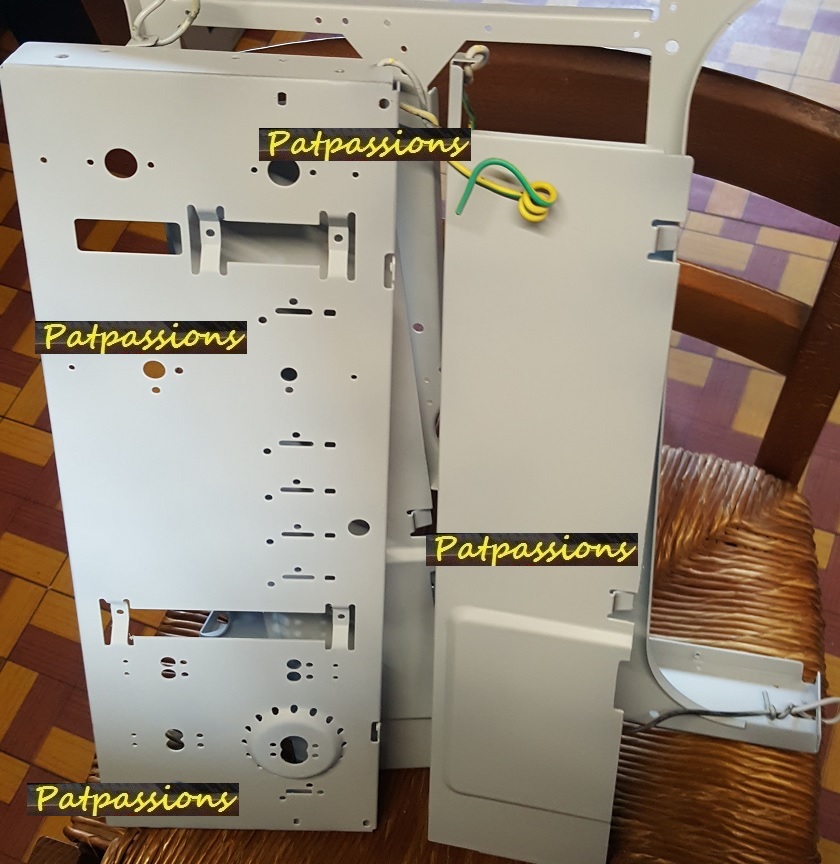

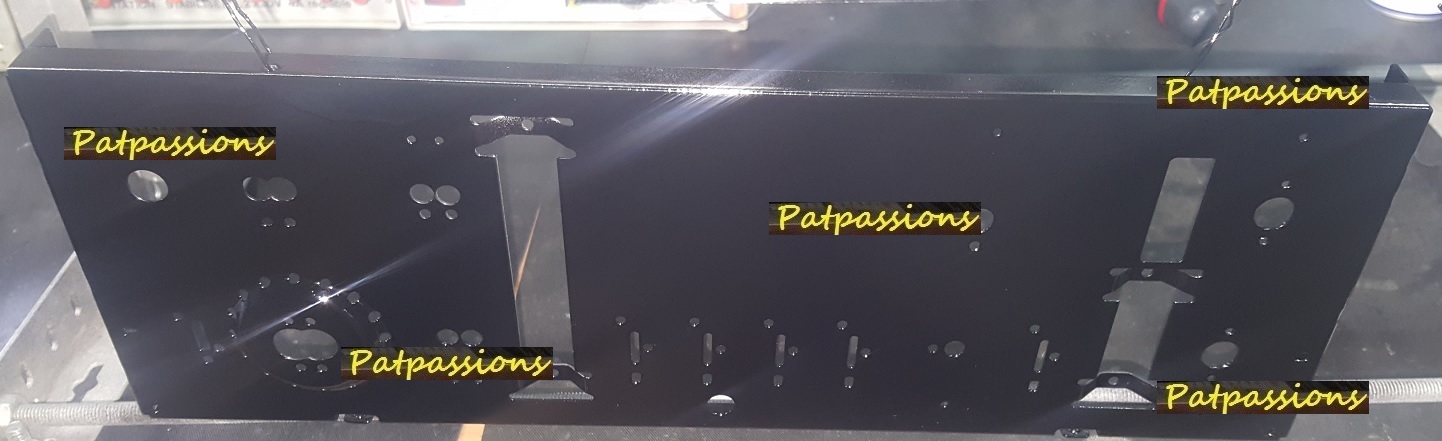

Les blindages et le chassis ont été peint .

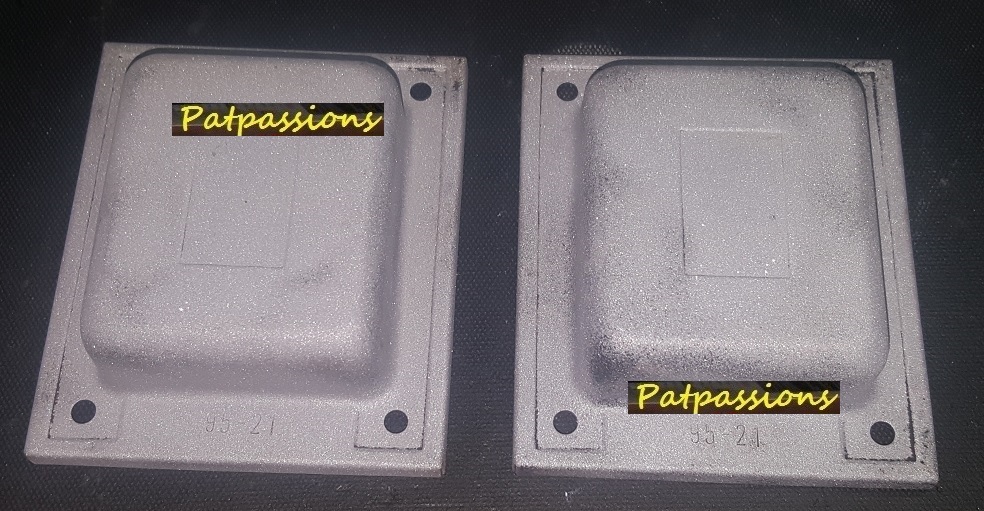

Le capot et la plaque inférieur seront sablés et laquer .

Maintenant on peut commencer

à s'occuper de l'élèctronique .

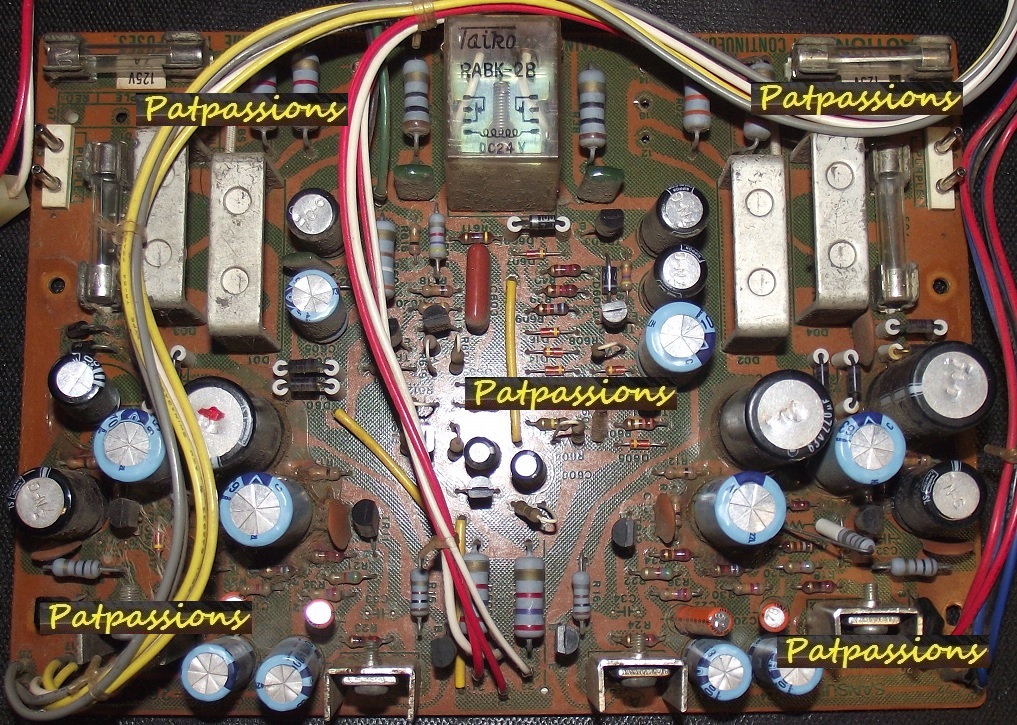

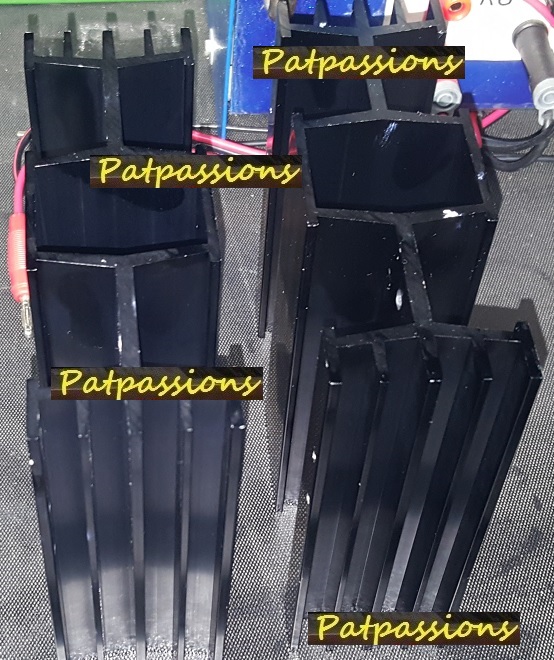

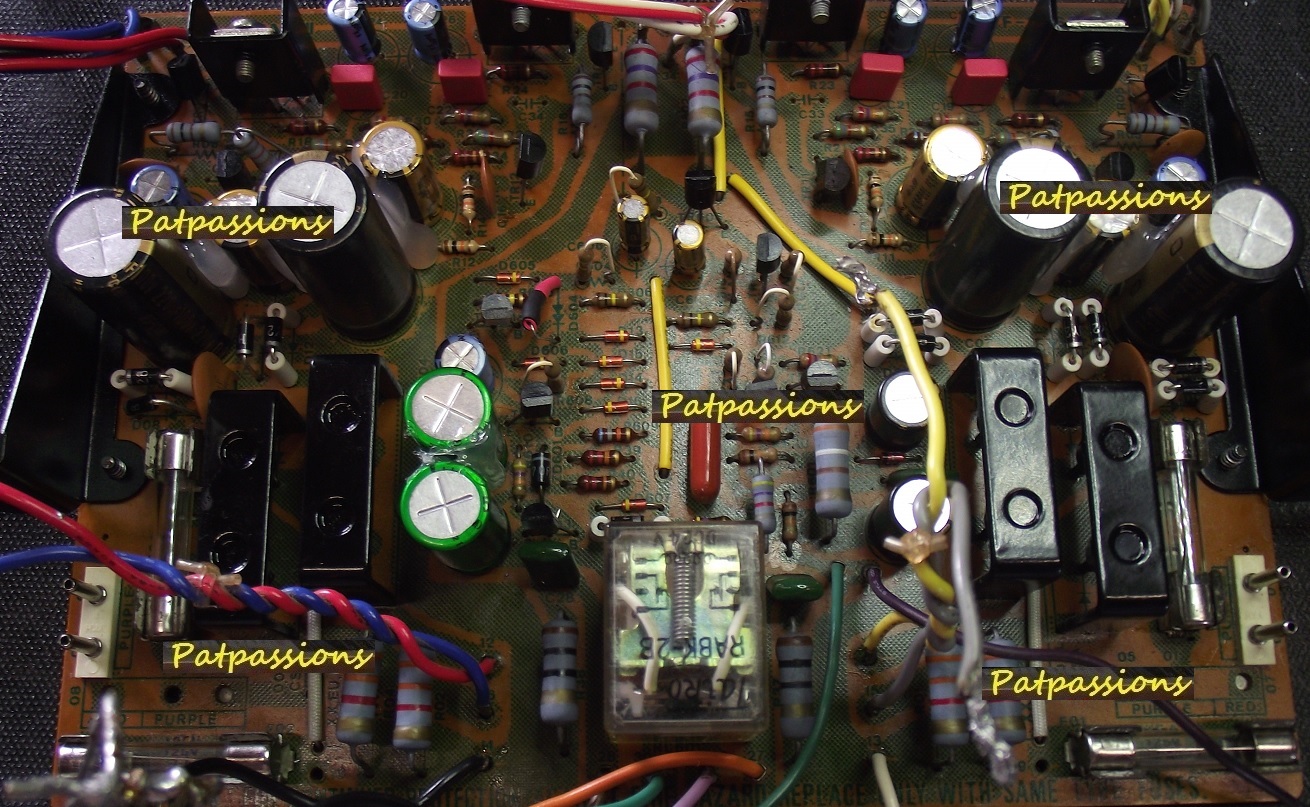

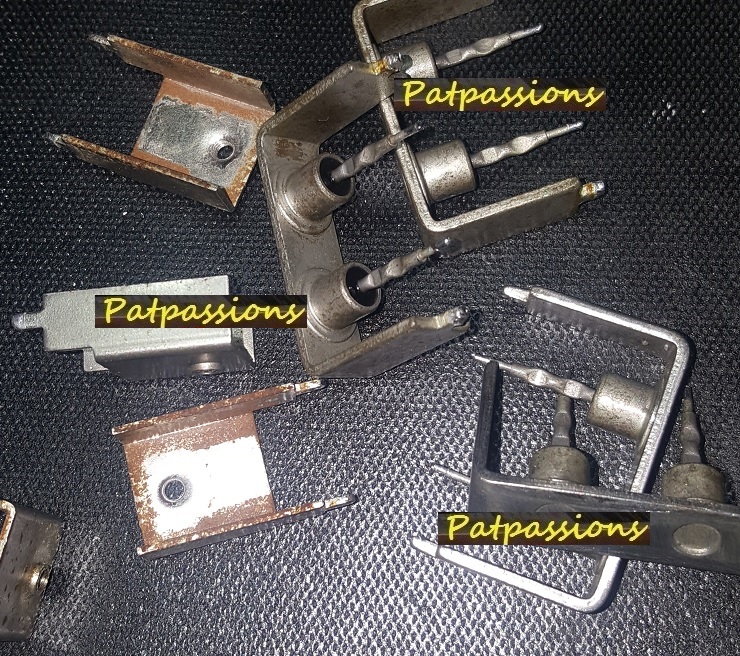

Les radiateurs de la carte régulateur

ainsi que les doubles diodes vont être peintes .

On ne peut pas laisser sa comme sa !

Les condensateurs et autres composants

qui sont usagés vont être remplacer .

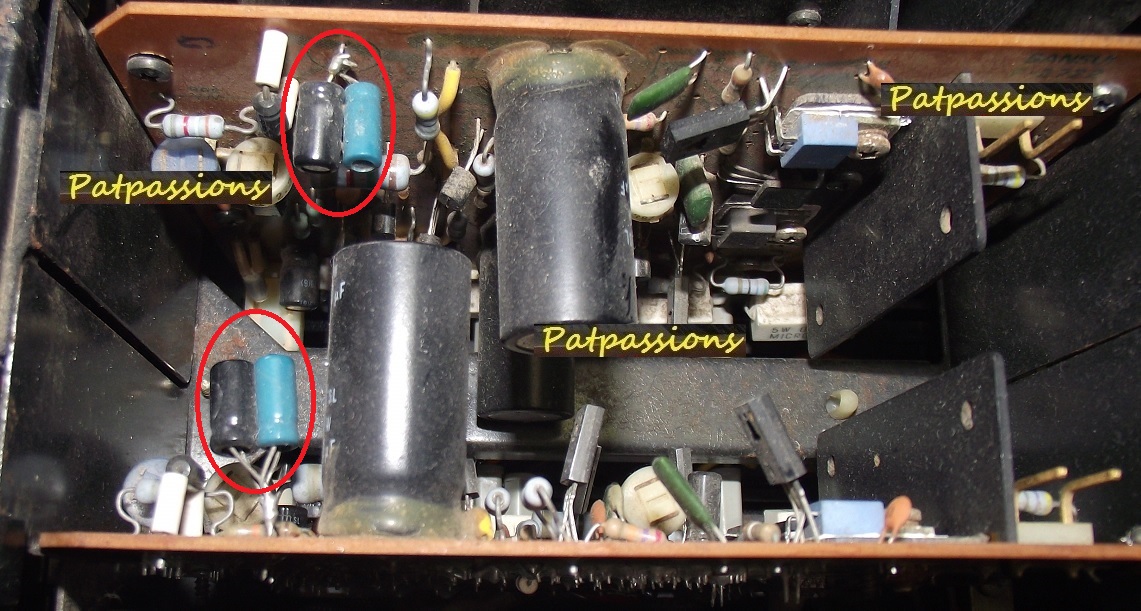

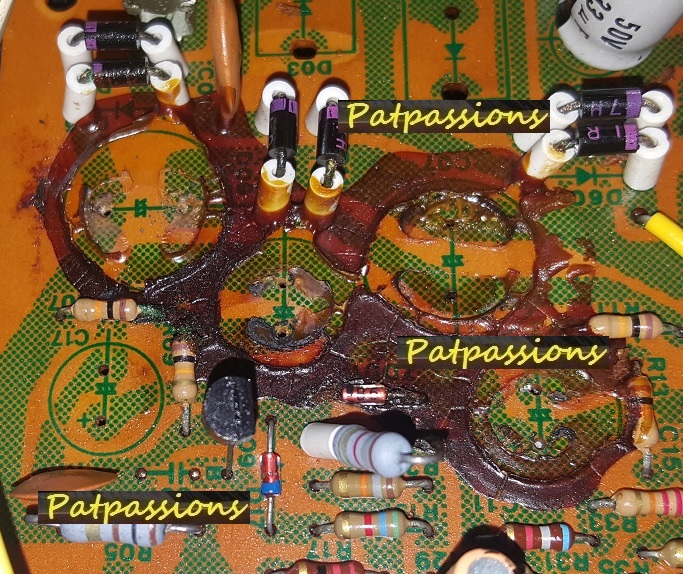

Mais avant il faut absolument enlever cette colle

qui attaque tous ce qui

est métallique et parfois peut être conductrice .

Les condensateurs ont été enlever ,

la colle a été ramollie avec un produit chimique ,

puis enlever .

Avant de mettre les composants neuf ,

il faut nettoyer et dégraisser chaque cartes.

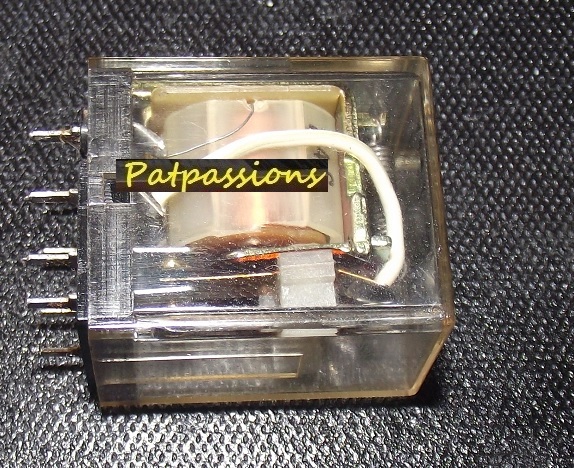

Le relais de sortie à été démonter

et les contacts nettoyer .

Les soudures ont été refaites entierement

et le résidu du flux de soudure a été enlever .

La carte régulateur avec ces nouveaux composants ainsi que

les radiadeurs et autres diodes de puissance

qui ont été peints car il étaient un peu oxydés .

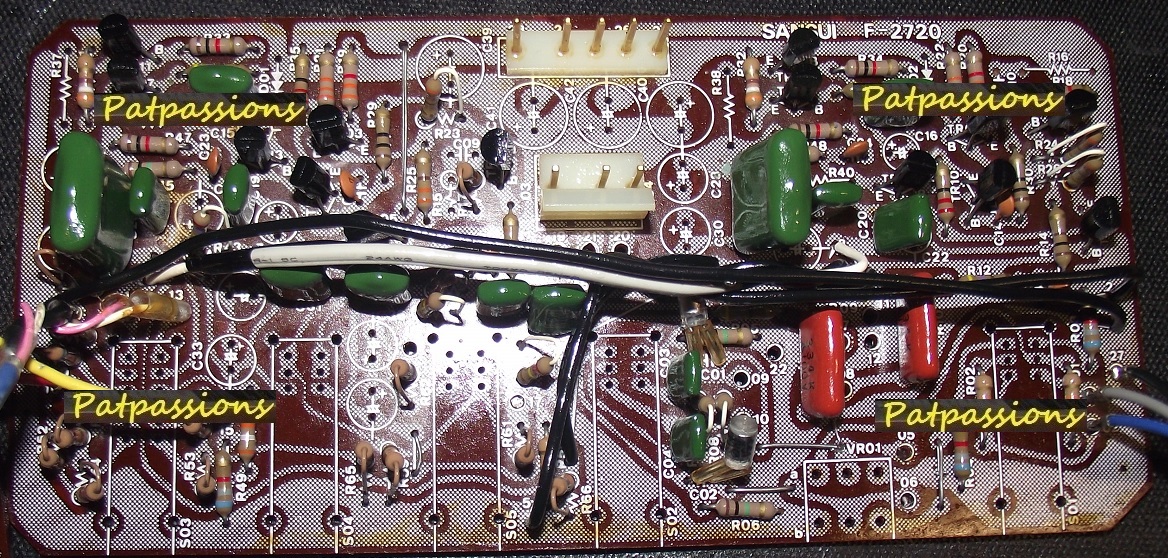

Pour la carte Phono il faudra faire la même chose .

De même pour la carte tonalité .

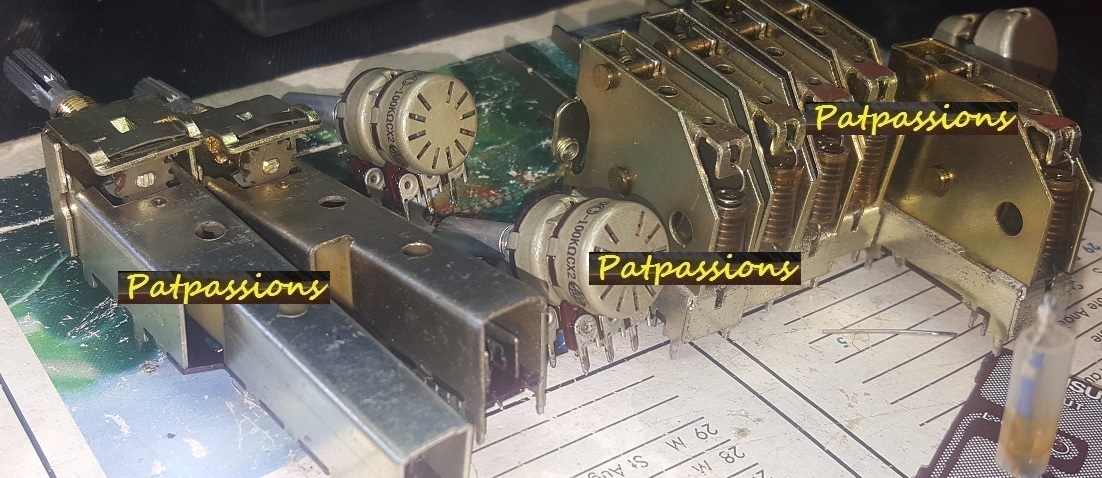

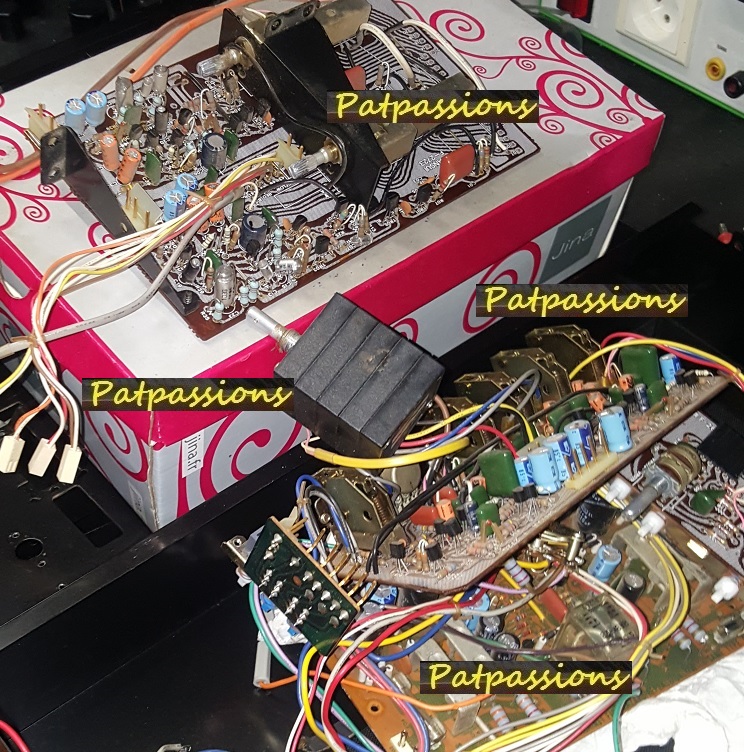

Chaque élèments mécanique vont être traiter à part .

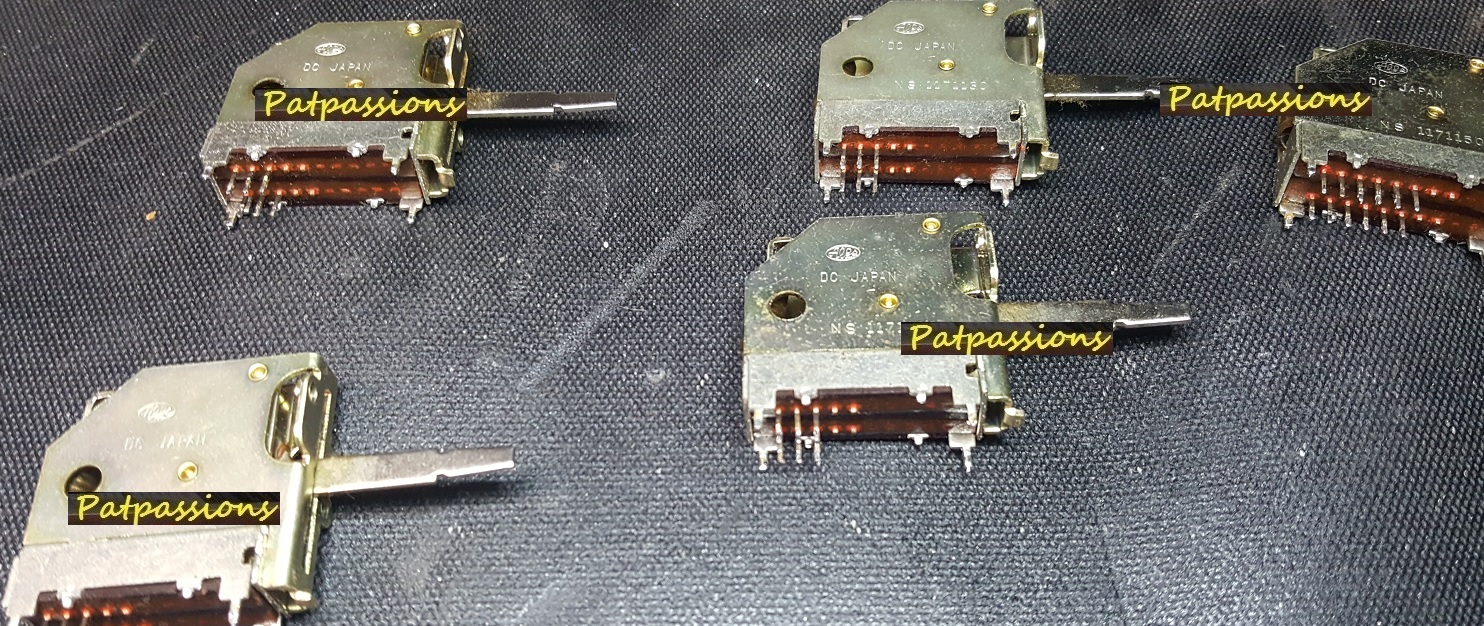

Potentiométres , interupteurs , et autres sélecteurs

vont être démonter entierement quand cela est possible .

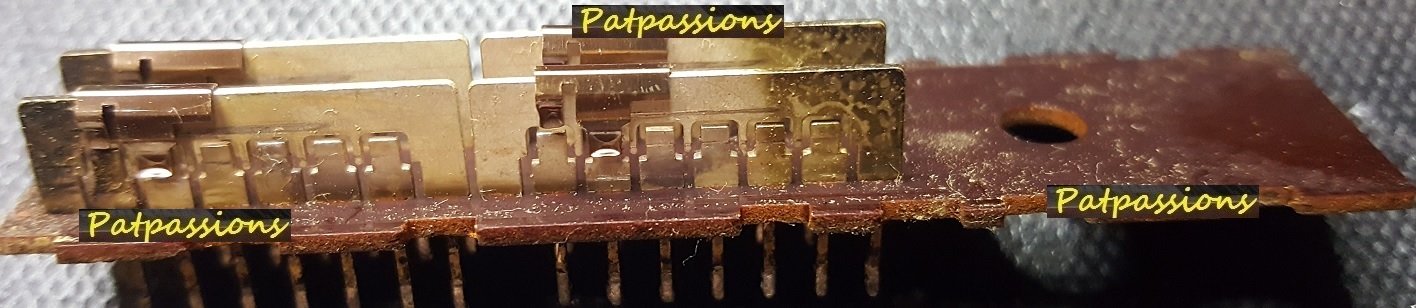

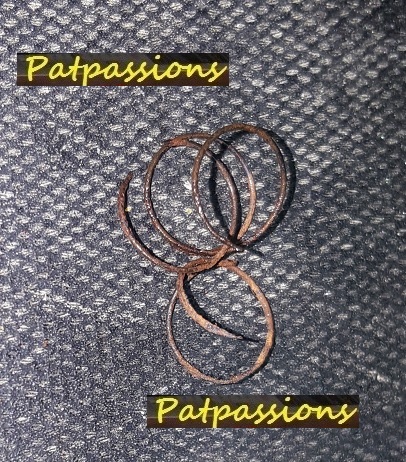

Les ressorts de rappel ont l'air bien fatigués...

Les contacts sont oxydés et

il est évident que le son ne va pas passer

correctement dans ces conditions .

Aprés plusieurs essais les commutateurs

avaient tendance à ce coincer .

Les ressorts ont du être remplacer .

La plus grande difficulté était de trouvé le bon ressort

avec le bon degré de dureté ...

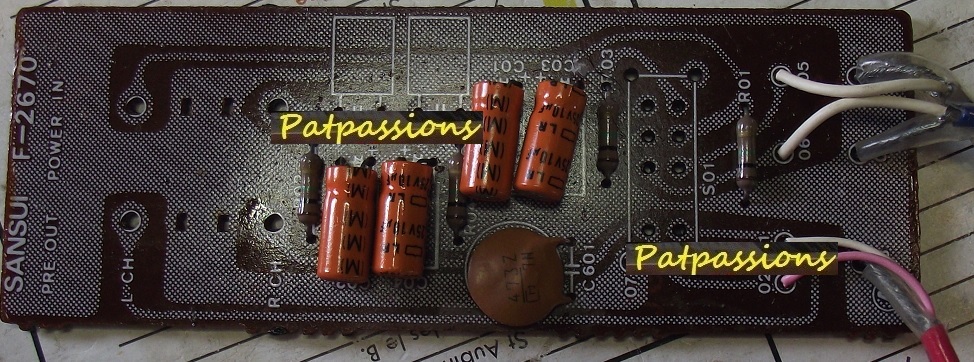

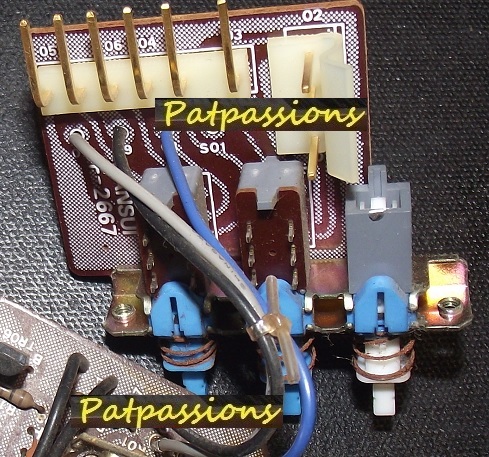

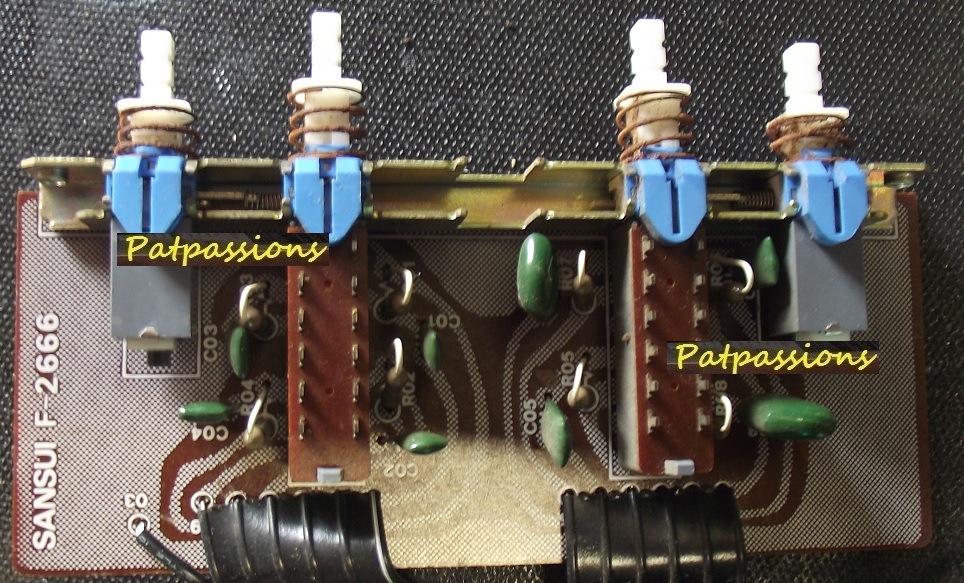

La carte qui permet la deconexion

du préampli et de l'étage de puissance .

Chaque piéces ,

vis sont traités dans un bain à ultrasons.

Les cartes aprés dégraissage et séchage .

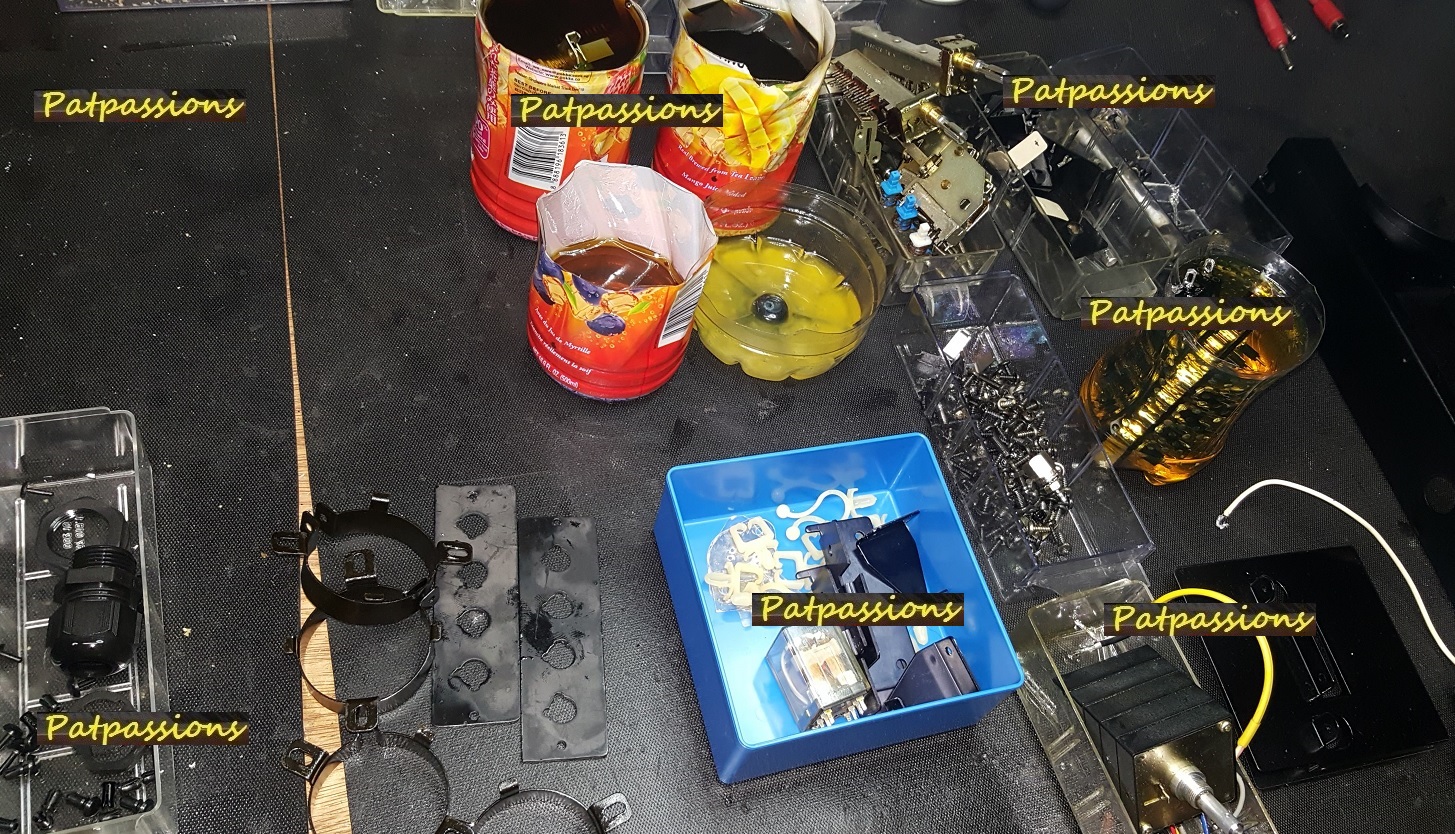

Les élèments mécaniques et élèctriques

en cour de traitement chimique .

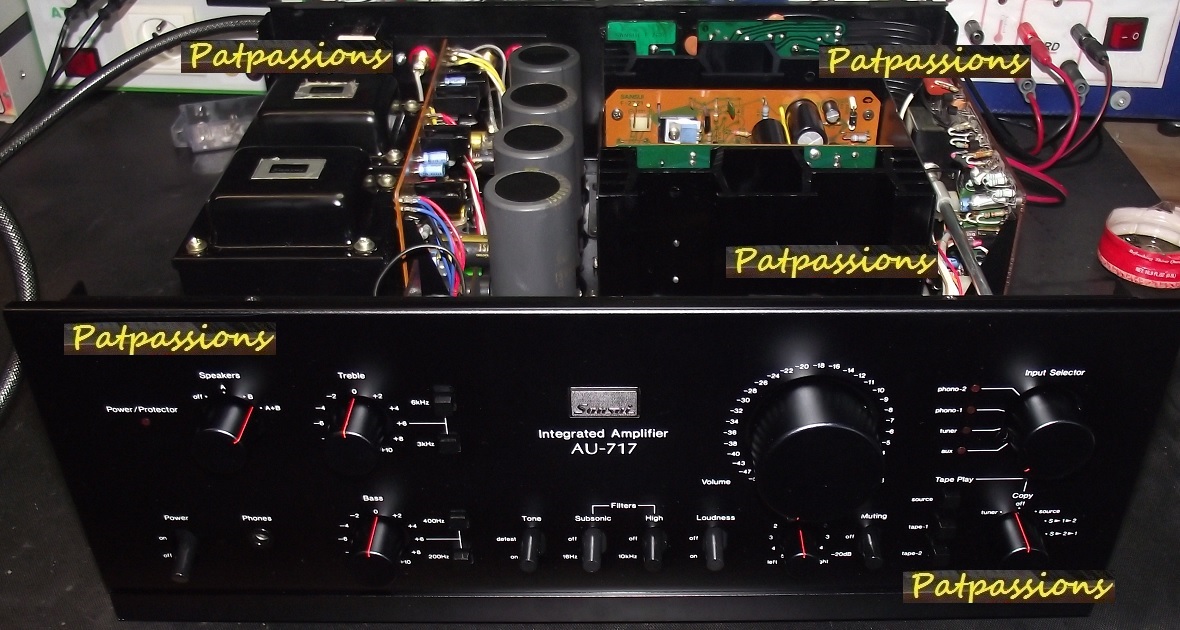

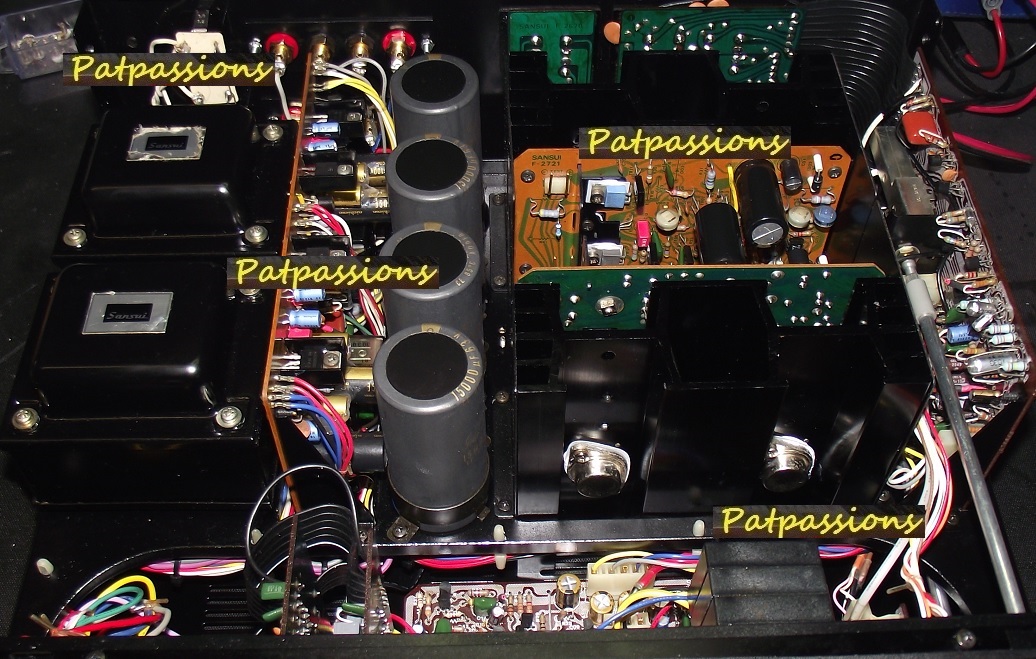

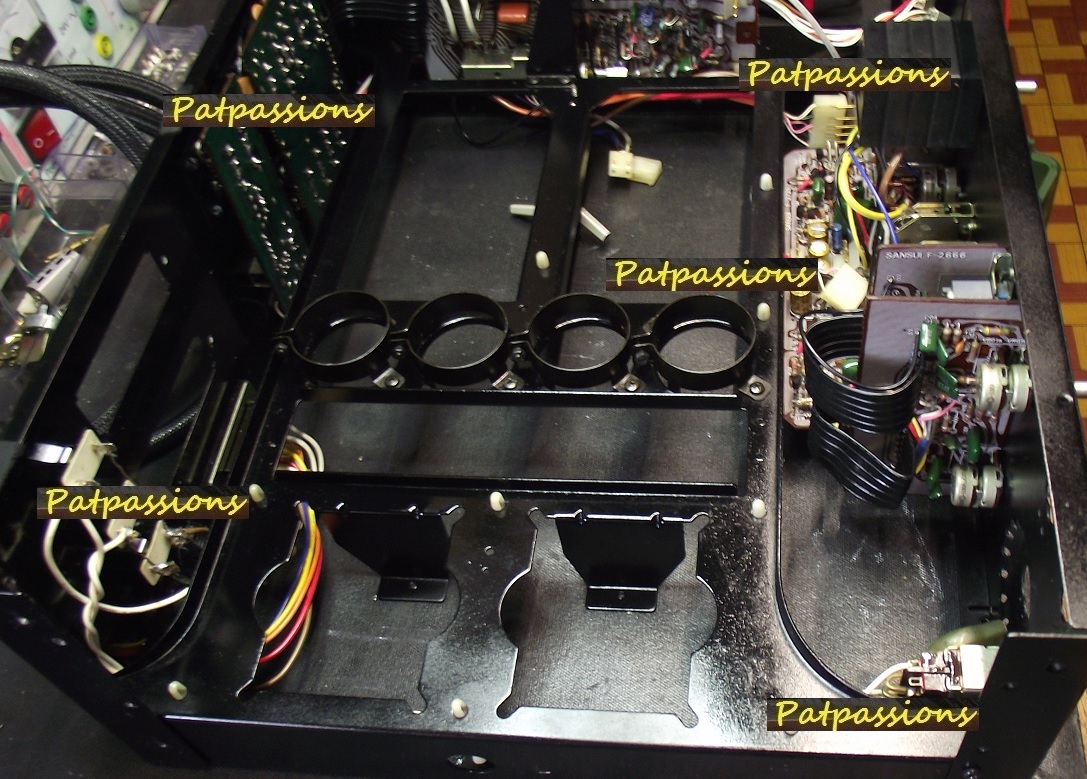

On peut commencer à remonter le chassis .

Placement des attaches qui ont été nettoyer eux aussi .

Les cartes electroniques ont été reconditionés

et peuvent être remis en place .

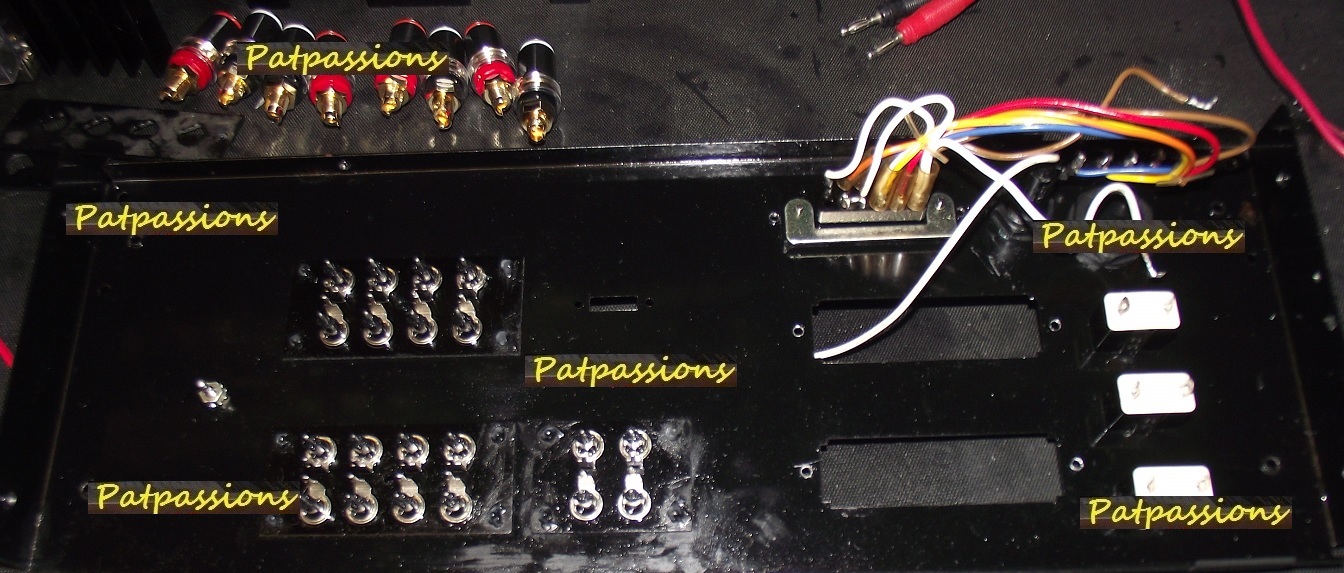

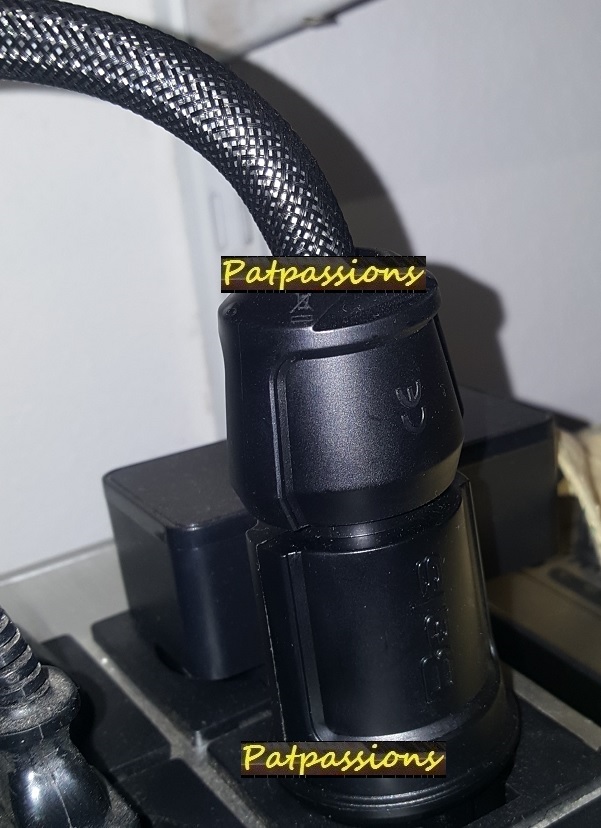

Remontage des élèments de la face arriére

qui a été percer pour pouvoir accuiellir

son nouveau câble secteur et ses nouveaux borniers.

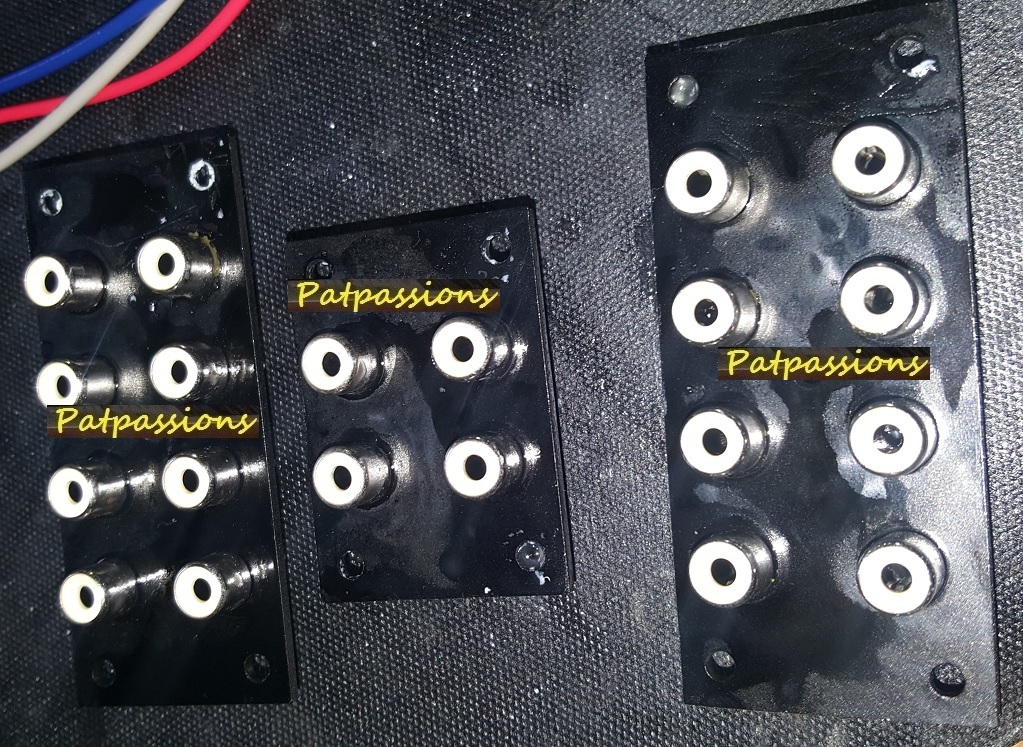

Les connecteurs RCA ont été traiter aux ultrasons ,

puis plonger dans une solution chimique

plusieurs jour pour ralentir l'oxydation .

Câblage de l'alimentation secteur .

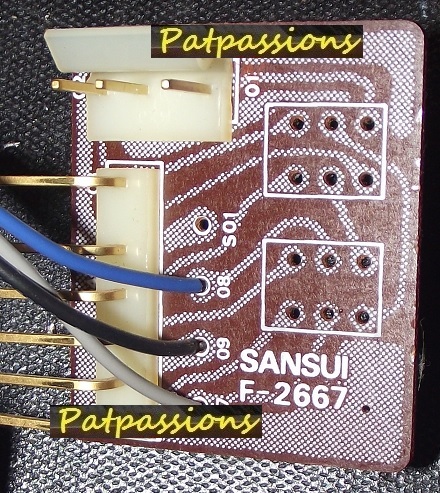

Remis en place du circuit auquel

sont soudés les connecteurs RCA .

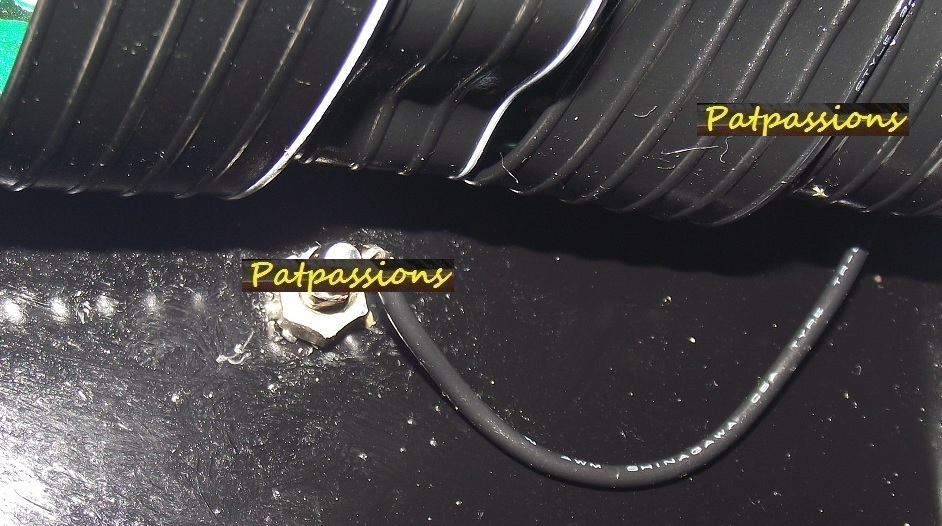

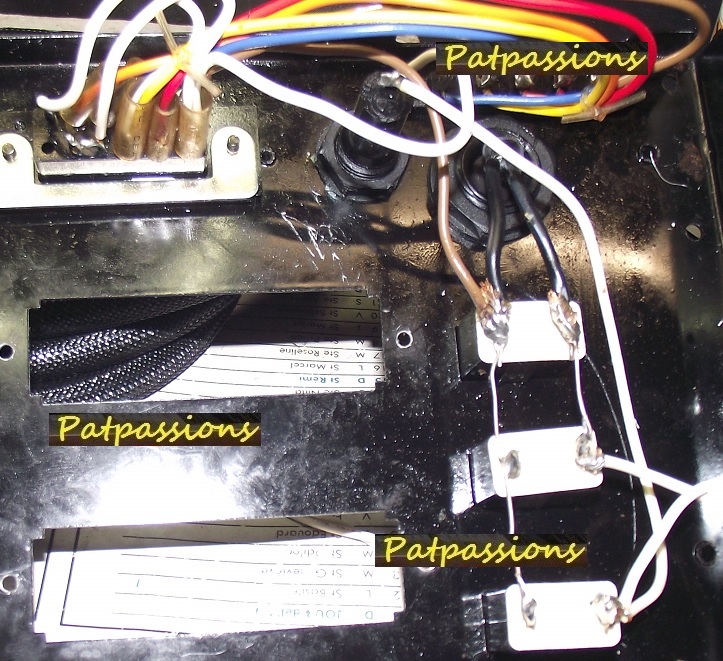

Ne surtout pas oublier cette masse ,

qui est difficilement accessible une fois en place .

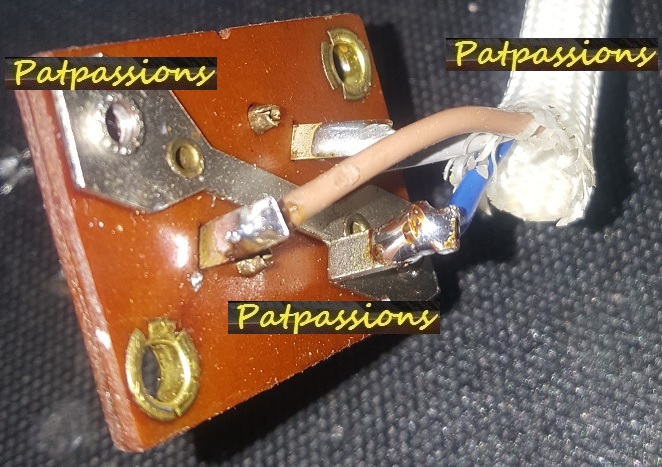

Soudures des câbles en nappes .

Chaque soudures sur chaque cartes ont été

entiérement refaites pour ne pas avoir de surprise ...

Mis en place de la face arriére et de la carte phono .

Les connecteurs sont branchés au fur et à mesure .

Remis en place des élèments

de commande de la face avant .

Maintenant il faut procéder

à la mis en place des 2 transformateurs .

Mais avant il ne faut pas oublier de mettre

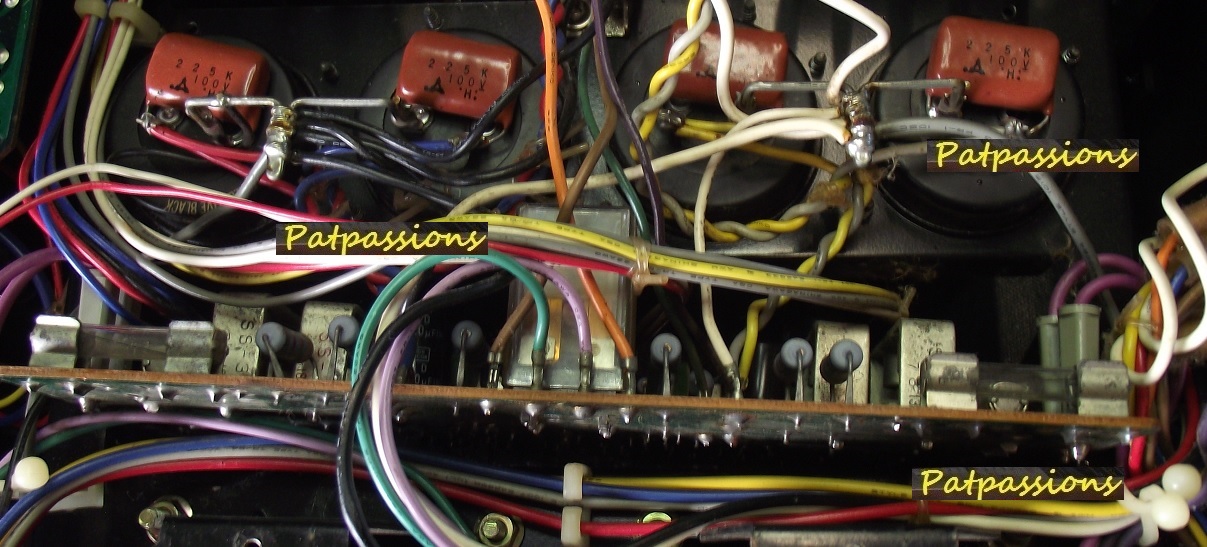

en place les nouveaux condensateurs de filtrage .

Les anciens étaient bien fatigués.

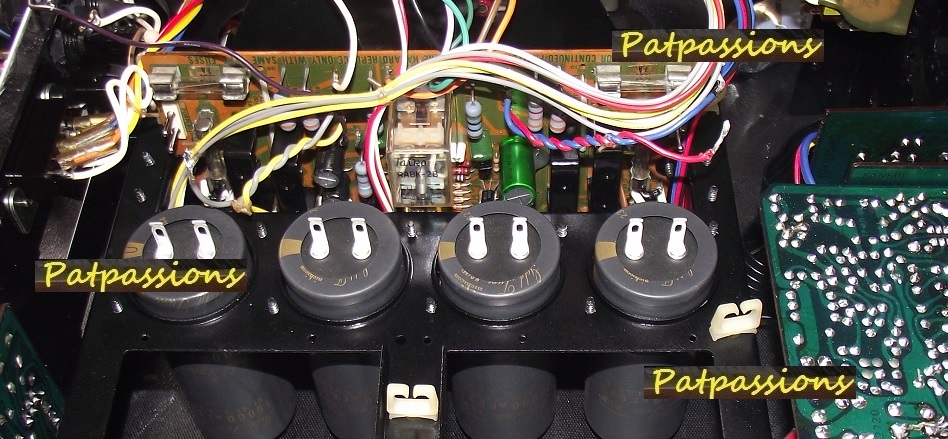

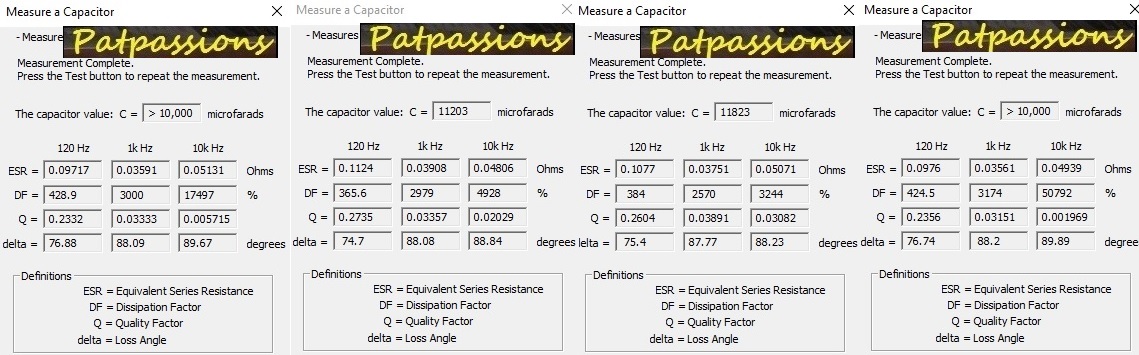

Un extrait des mesures faites sur les condensateurs usagés ,

ici se sont les condensateurs de filtrage de 15000µF .

Ils sont bien loin de cette valeur ...

Parmi les parametres qui ont été mesurer ,

il ya la résistance série (ESR) ,

le facteur de dissipation ,

le facteur de qualité et l'angle de perte .

Il y a d'autres parametres qui ont été mesurer

sur les condensateurs avec des appareil encore plus spécialisés .

Mais ils ne seront pas exposés ici .

Je les garde pour mon étude comparative sur les viellisement des composants ...

Remis en place de la carte régulateur .

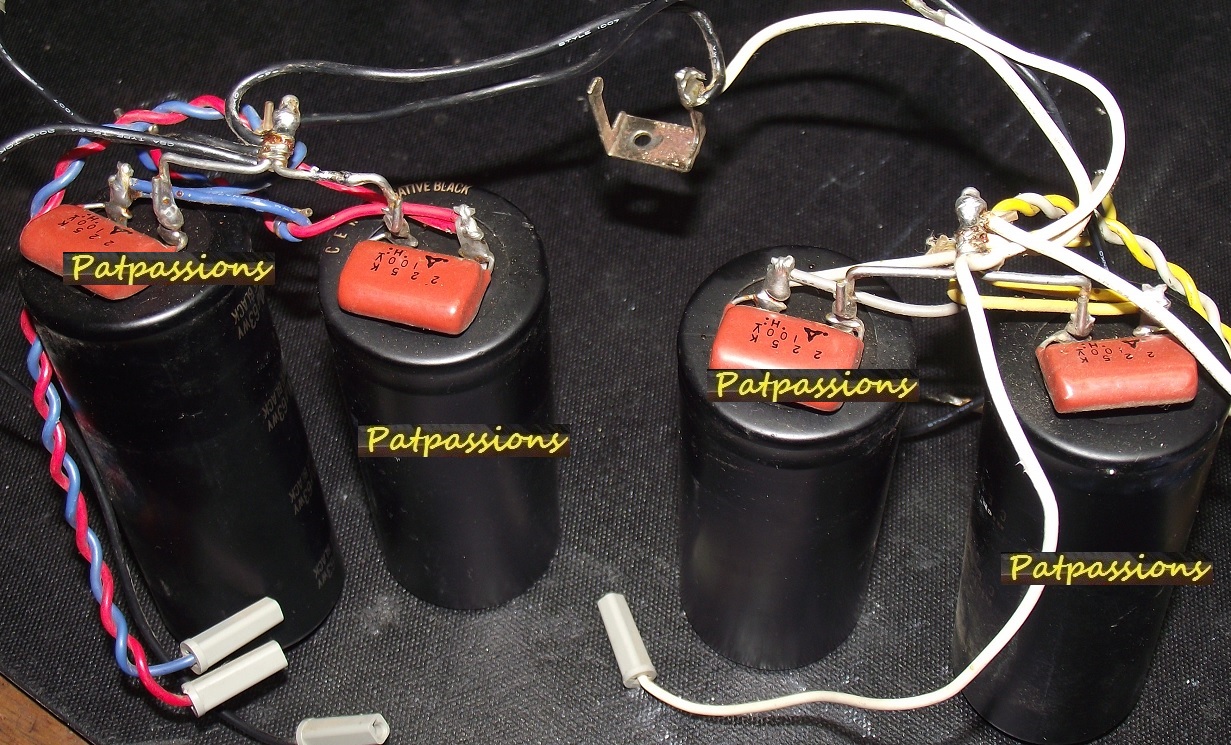

On procéde au câblage des condensateurs de filtrage .

En bien respectant les polarités ...

Il vaut mieux vérifier par 2 fois avant la remis sous tension !

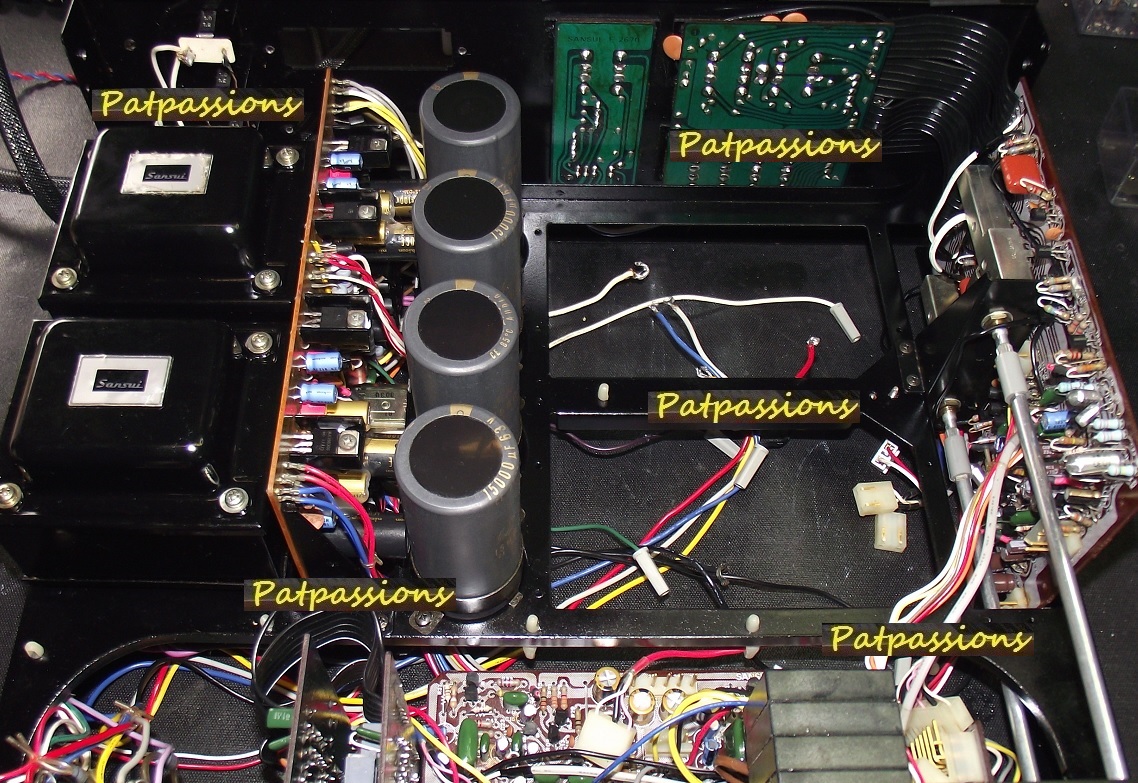

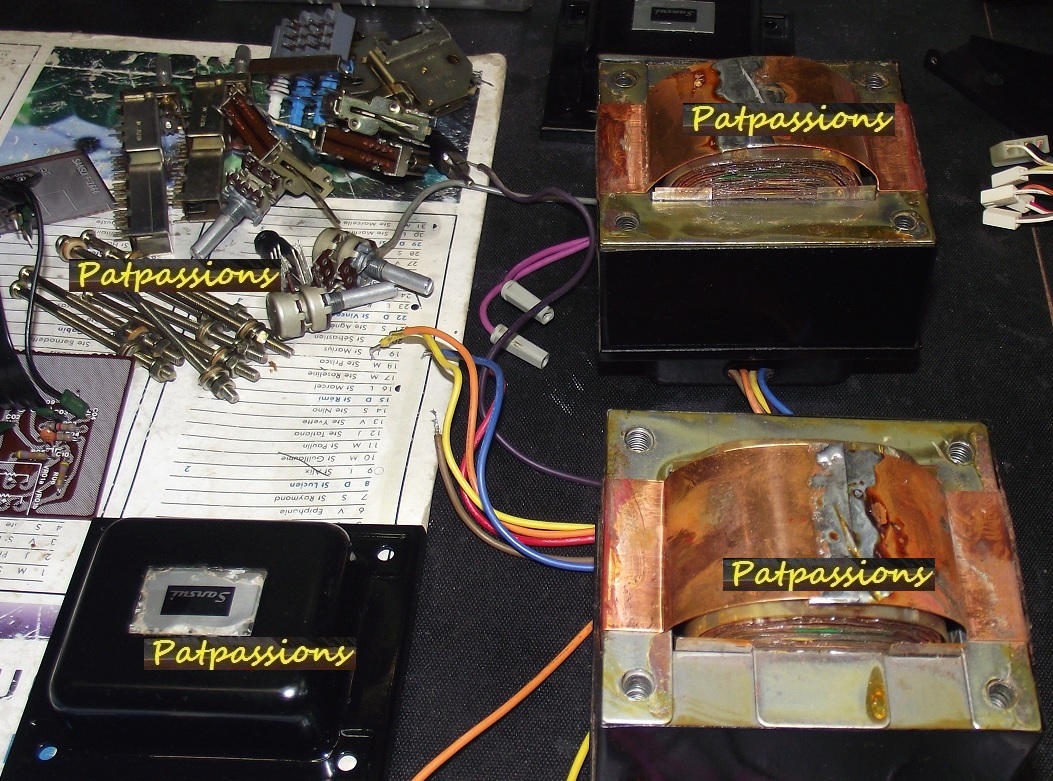

Les transformateurs sont mis en place .

Il faut recâbler le tout proprement maintenant .

Le sélècteur de haut parleur

et la prise casque sont remis en place .

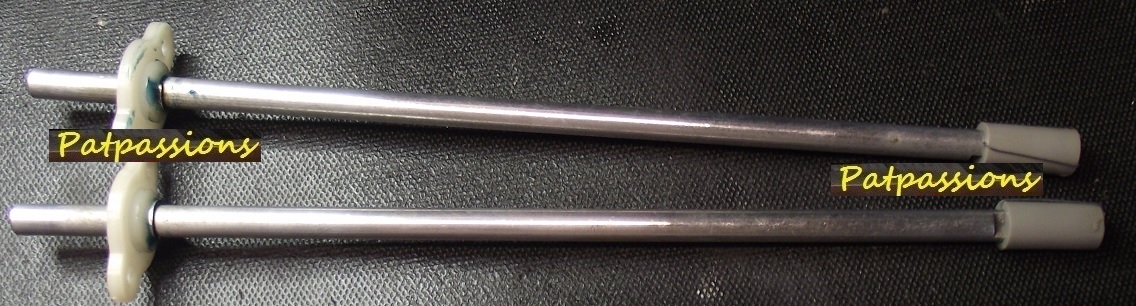

Les tiges de commandes ont éte polies

et les paliers ont été graisser .

Cela commence à prendre forme ...

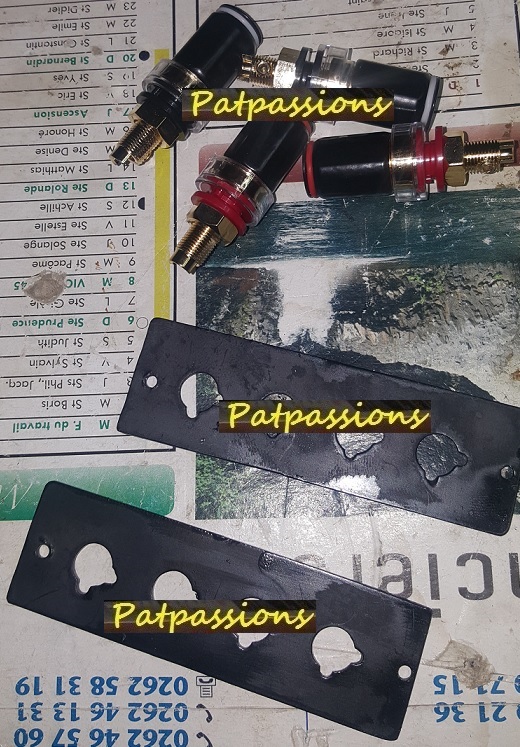

Fabrication de support pour les nouveaux borniers .

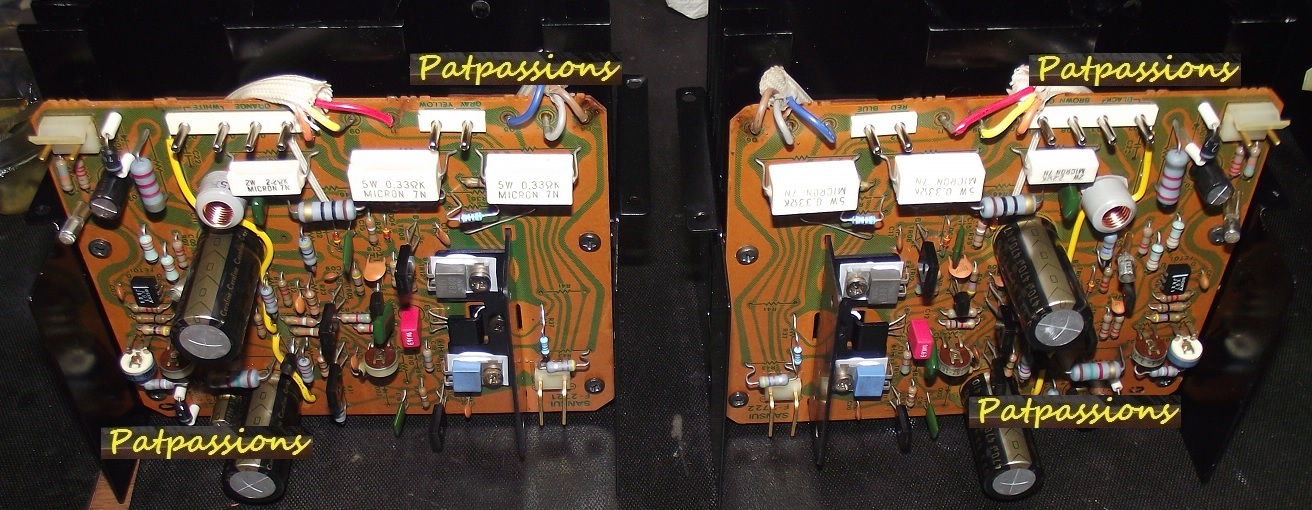

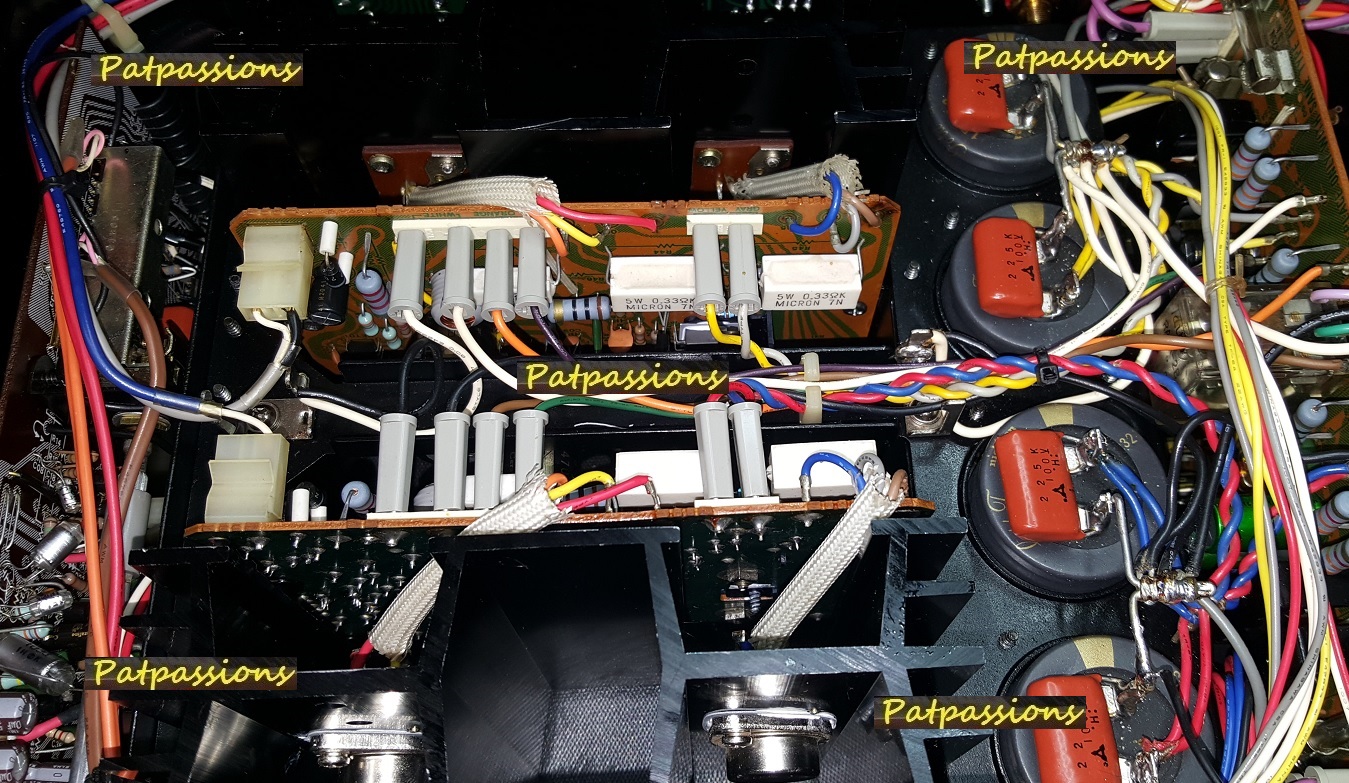

Les blocs de puissances ont été entierement reconditionés .

Les radiateurs ont été netoyer aux ultrasons .

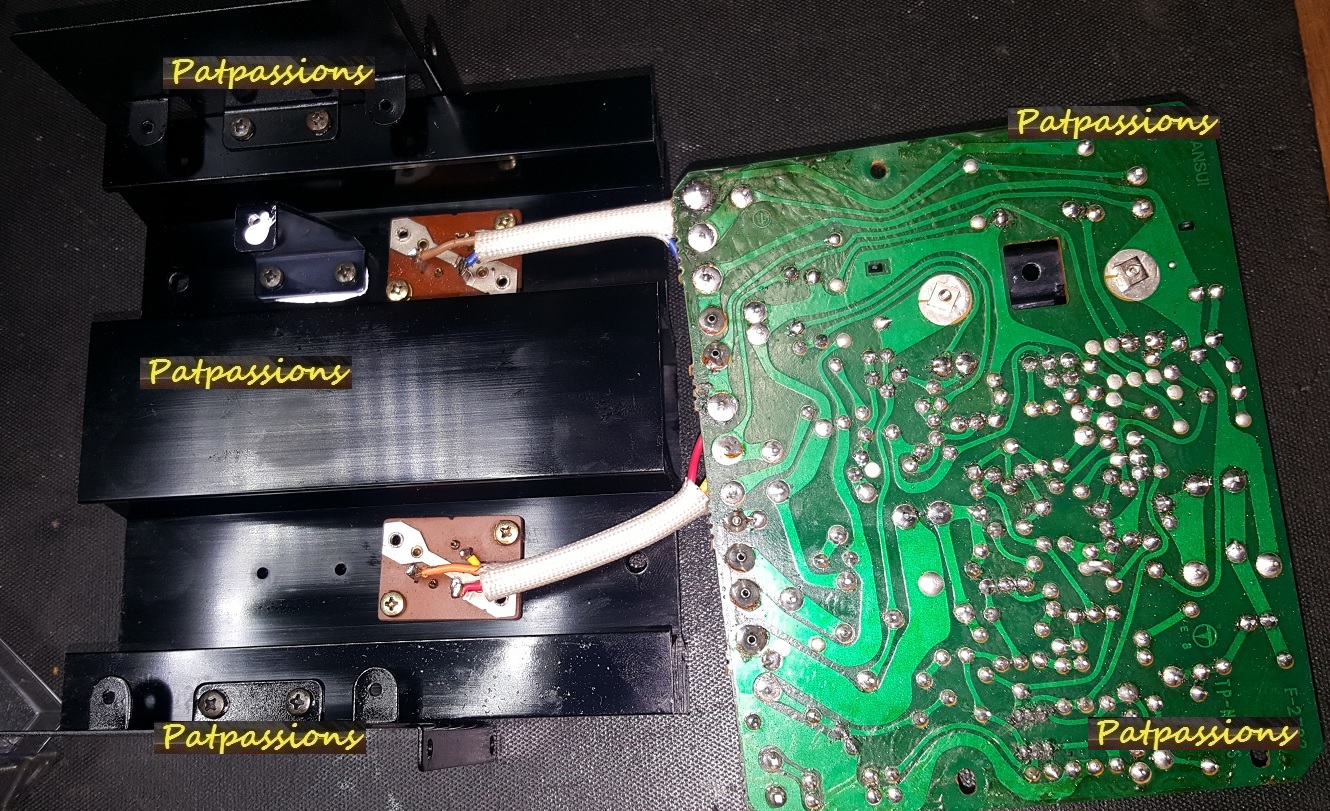

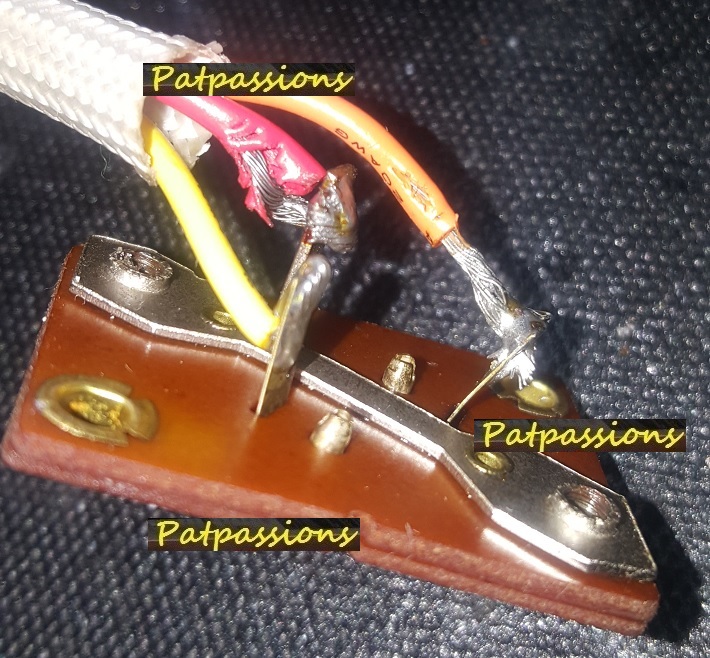

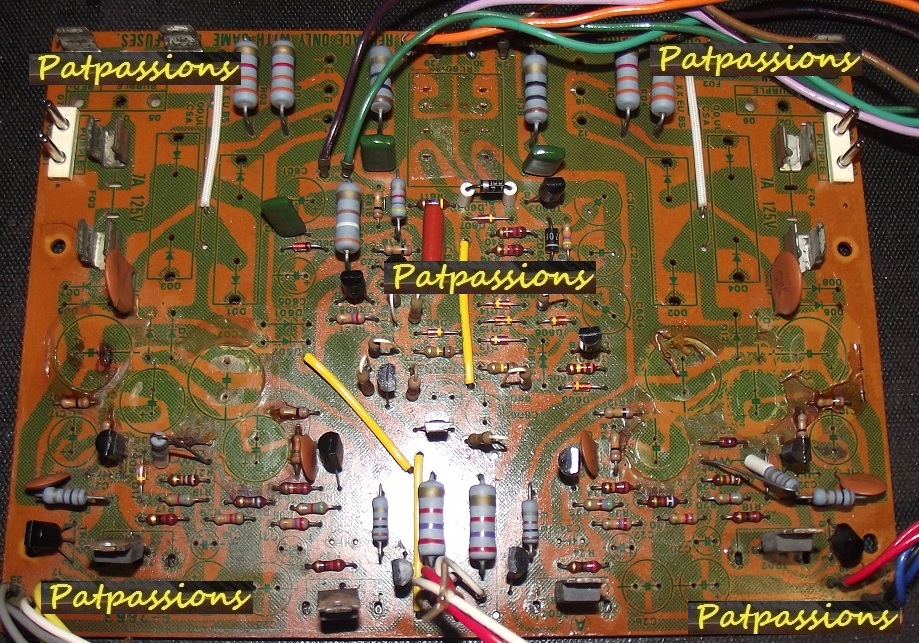

A premiére vue , il y a eu une tentative de réparations ...

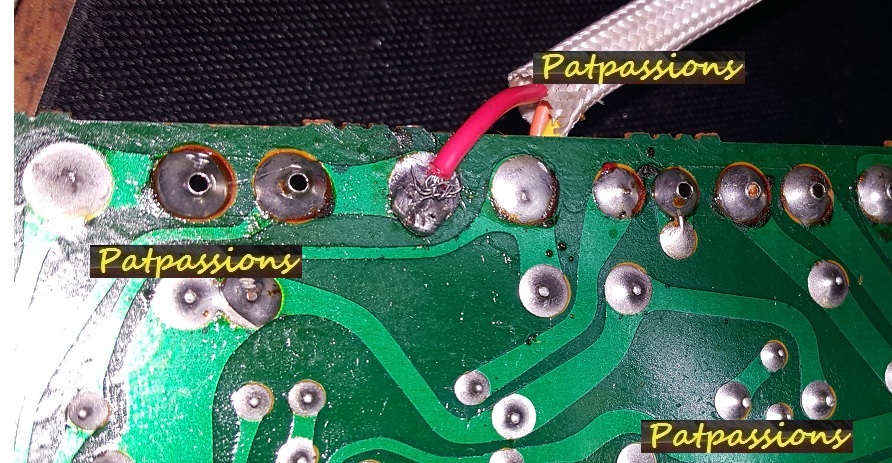

De vilaines soudures ...pas trés pros !

Là , c'est un peu mieux !

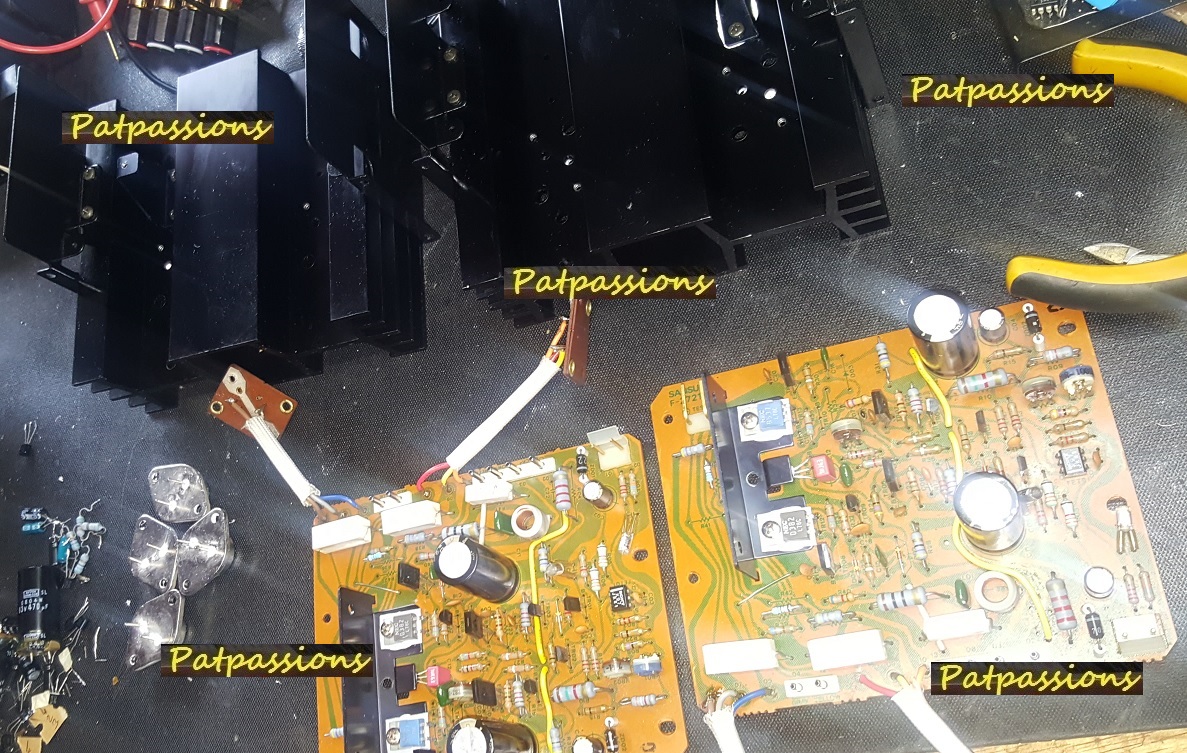

Les cartes sont entierement degraissées ,

nettoyer et remis en état .

Aprés séchage ,

les composants en fin de vie sont remplacés un à un .

Les isolants en mica ont été vérifier et remplacer

si nécessaire par ceux en silicone

qui sont de meilleurs qualité que ceux d'origine .

Le transfert thermique de la chaleur des transistors est optimum .

L'espérance de vie de ces composants ne seront que améliorer .

On peut remonter le tout .

Quelques petit soucis vu le bricolage

qui à été fait auparavant ,

mais rien de bien grave .

Mis en place des 2 blocs de puissance .

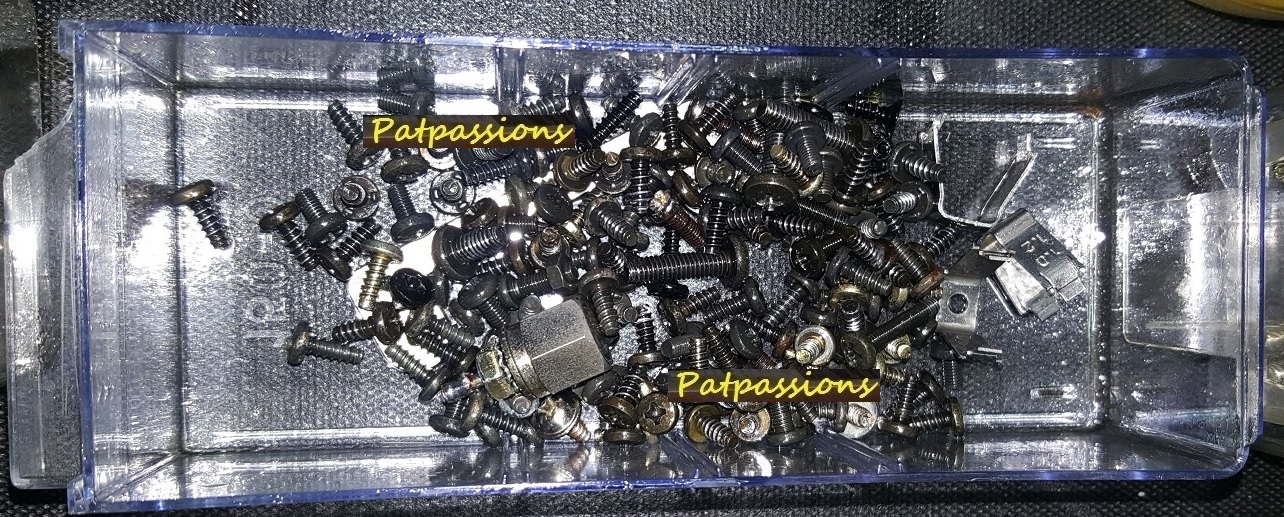

La visserie a été aussi traiter aux ultrasons

puis dans une solution chimique de ma fabrication

pour une protection contre l'oxydation .

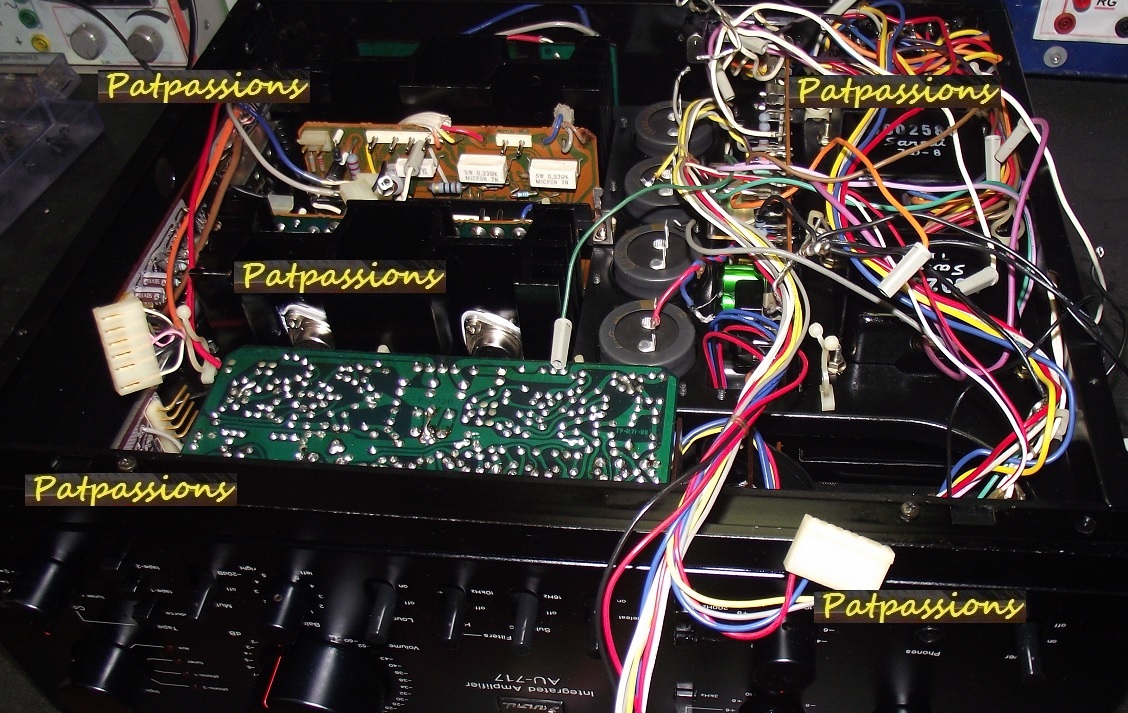

Maintenant il faut s'amuser avec les fils ...

Sur ce genre de restauration ,

il ne suffit pas de changer quelques condensateurs

ou quelques transistors au hasard ,

pour esperer un fonctionnement optimal.

Il y a d'autres composants à remplacer nécessairement,

mais ils ne seront pas exposés ici .

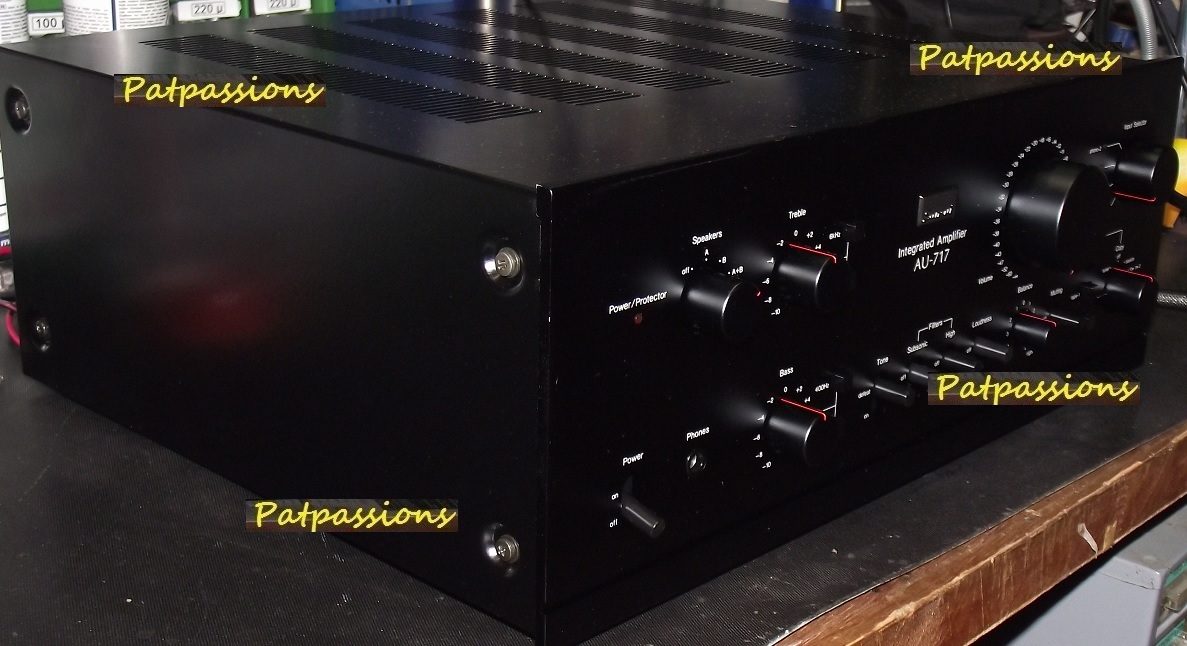

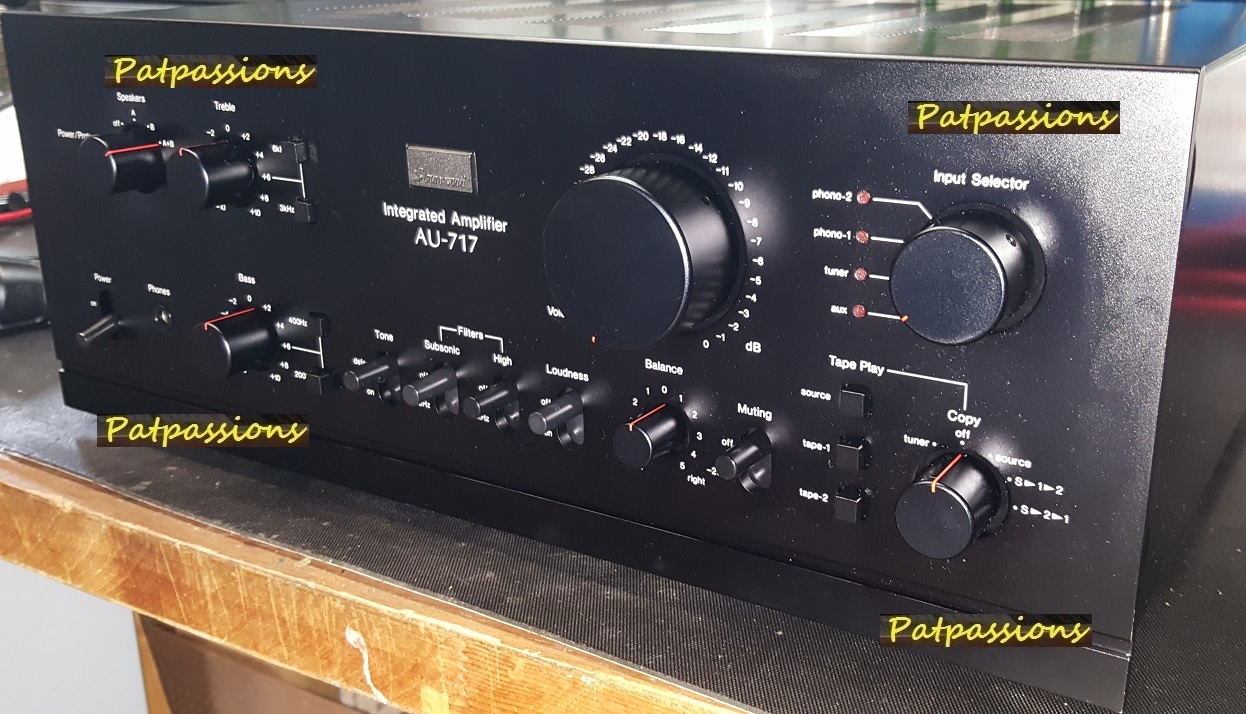

La restauration de l'amplificateur approche à sa fin

aprés de longues heures de travail.

La face avant a étè nettoyer ainsi que les boutons ...

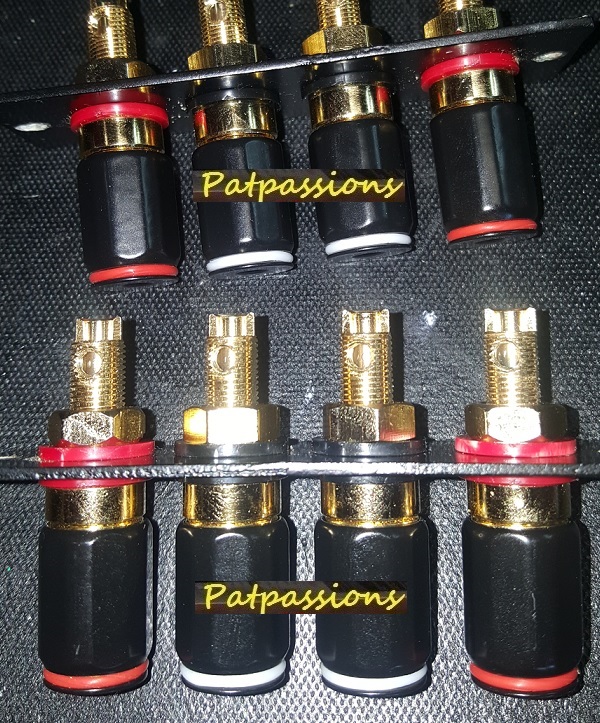

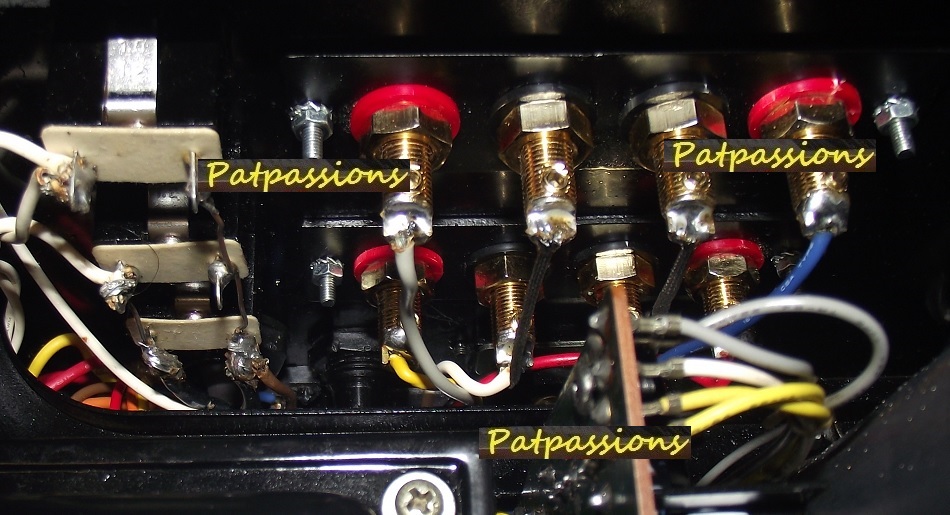

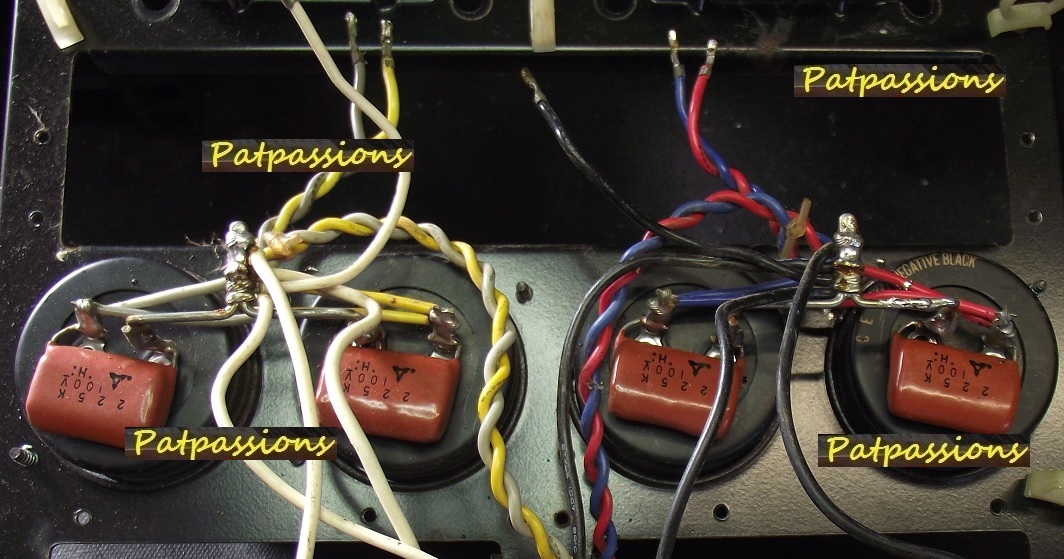

Les nouveaux borniers haut parleur vue de l'intérieur .

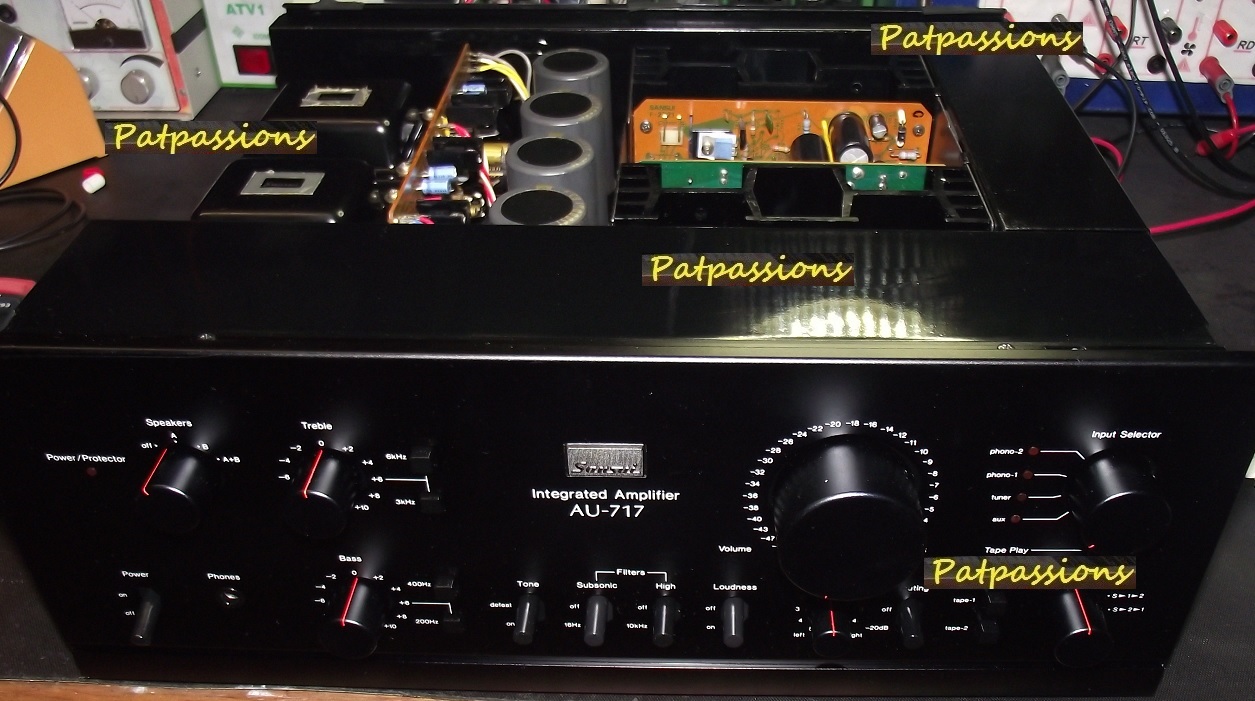

Première mis sous tension et vérifications

du réglage du bias sur chaque canal

aprés une chauffe de 45 minutes .

Il y a aussi le réglage DC à ajuster.

Tout est ok , les blindages sont remis en place .

Mis en place de la décalcomanie

sur le capot et la face inférieur .

C'est le second AU-717 que je restaure et perso je les adore .

De la puissance , un son son clair et détailler.

Si vous trouvez les bonnes enceintes

qui vont avec , vous ne serez pas deçu .

C'était sa le made in Japan !

---

Quelques mesures sur le comportement global de l'amplificateur

après changement des composants ,

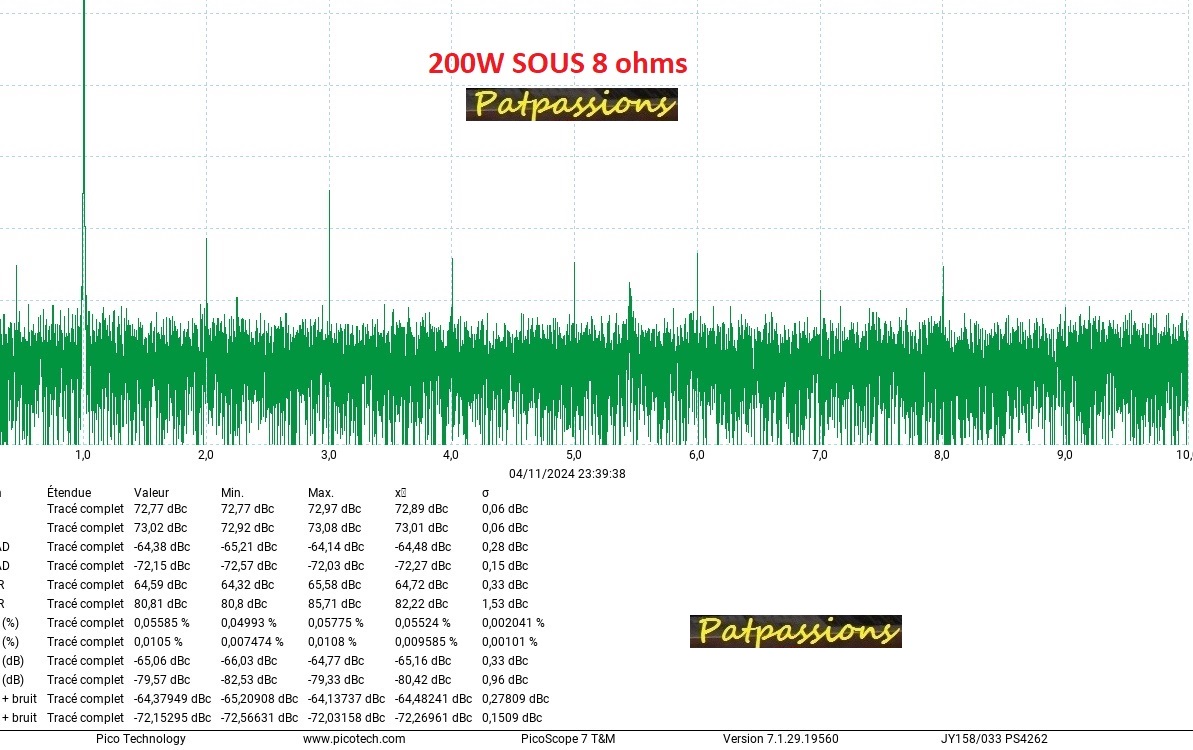

La puissance efficace mesurer cette fois ci est de 200W sous 8 ohms ,

avant écrêtage.

Le constructeur donne une puissance moyenne de 85W

sans autres précisions sur les conditions de mesures.

---

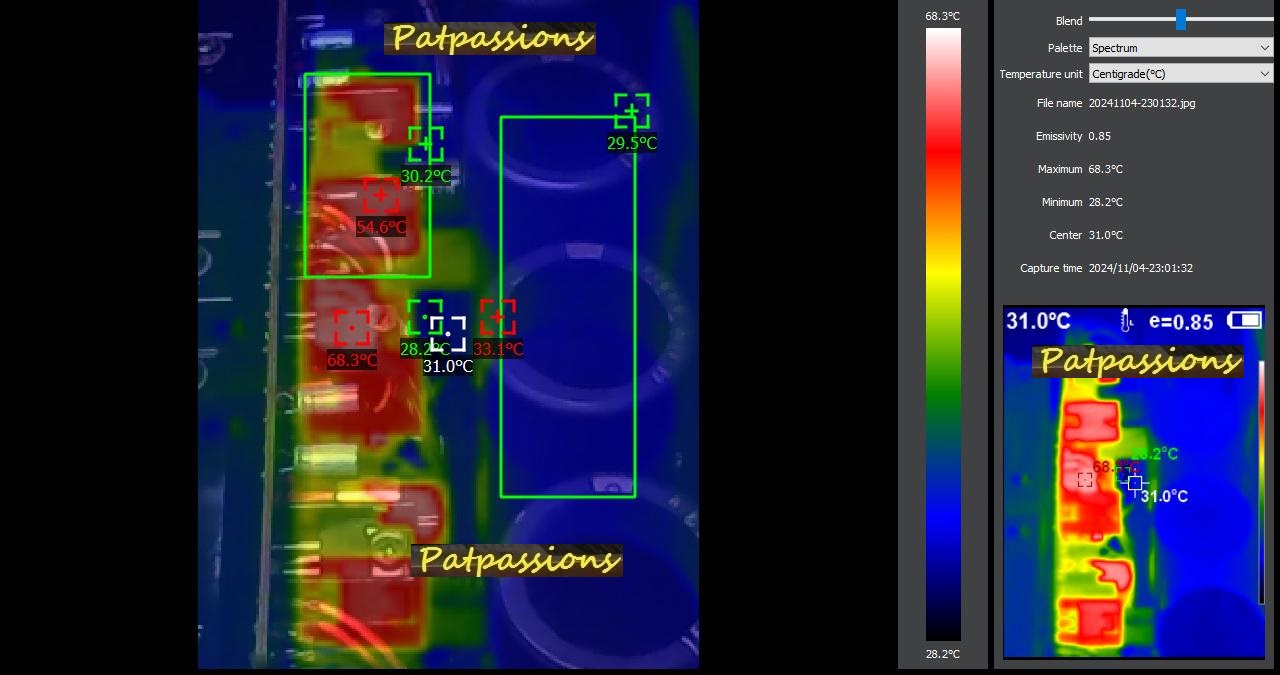

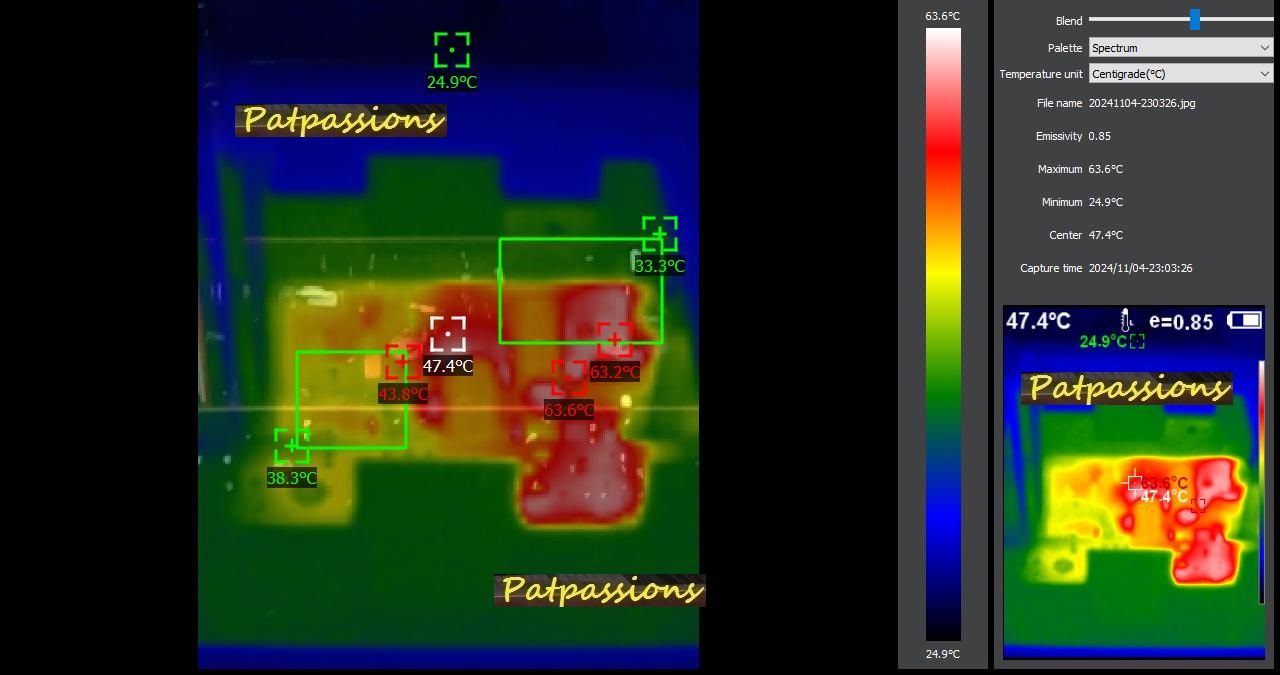

Analyse thermique de l'amplificateur au bout de 2 heures

à la puissance de 2W contante sur certaines parties sensibles .

Carte régulateur de tension et carte de puissance .

---

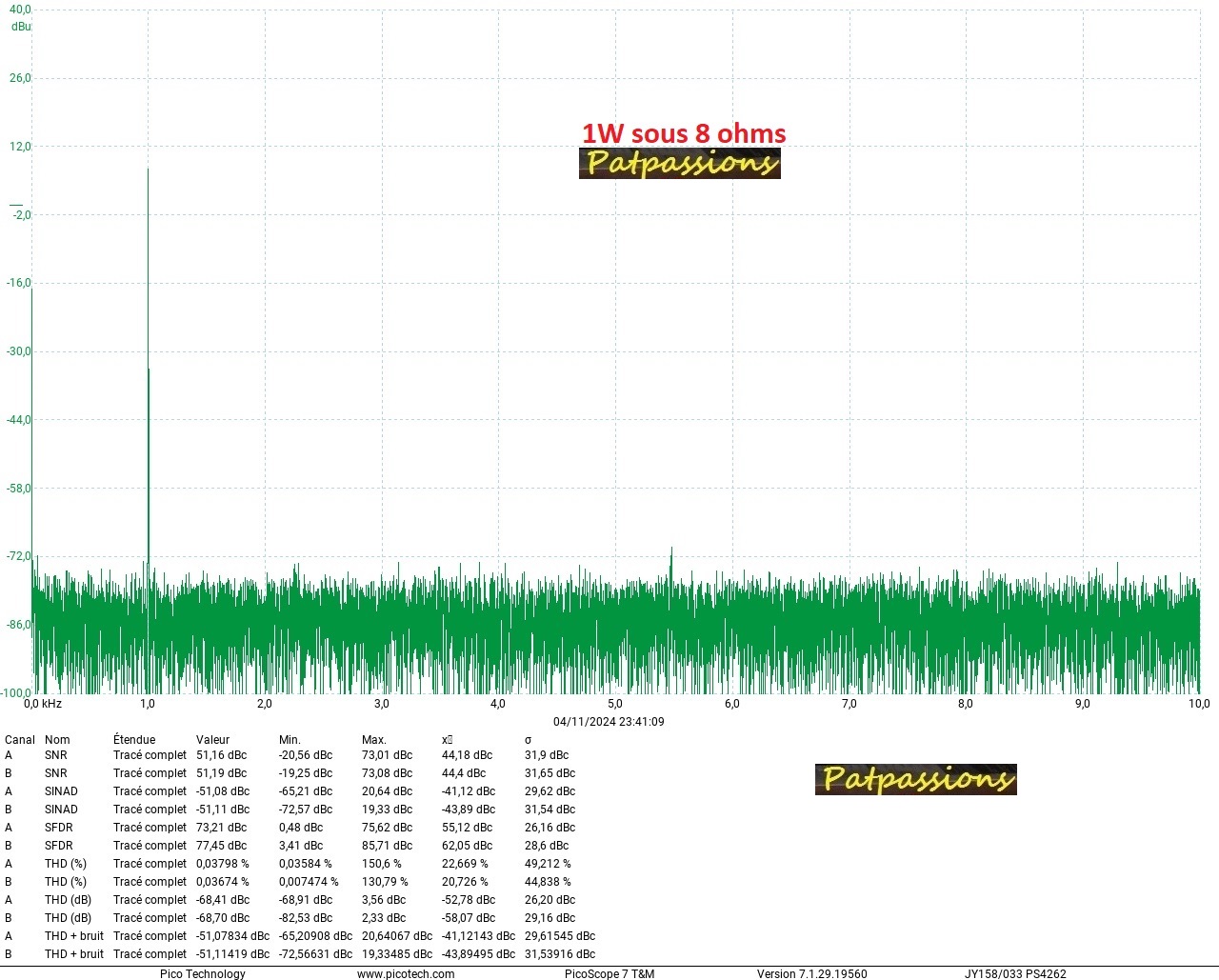

Mesure de la distortion pour différentes puissances sous 8 ohms :

---

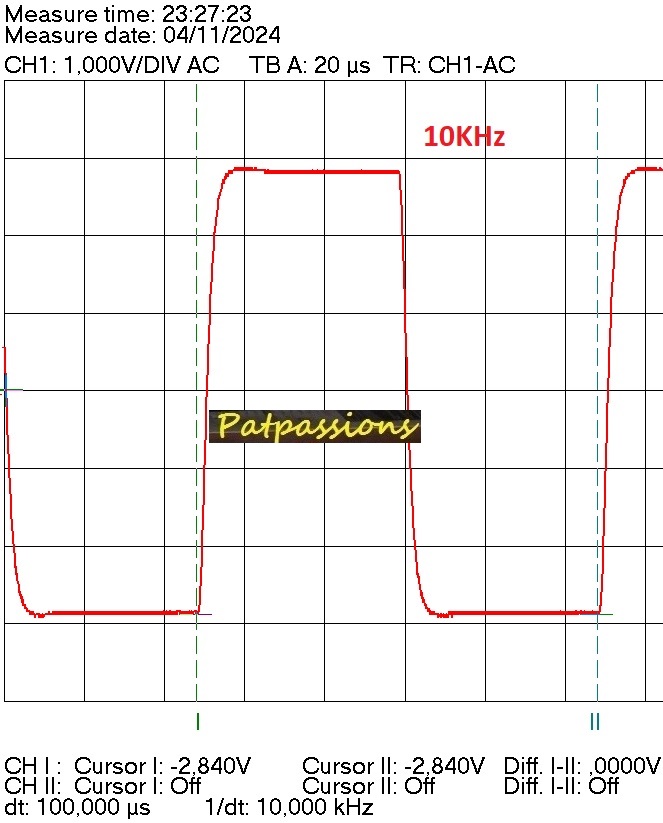

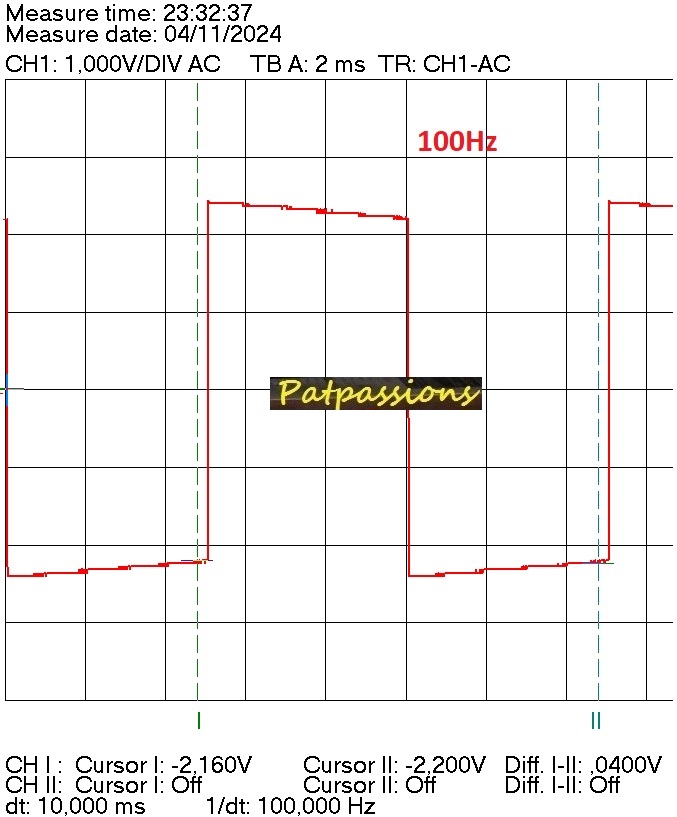

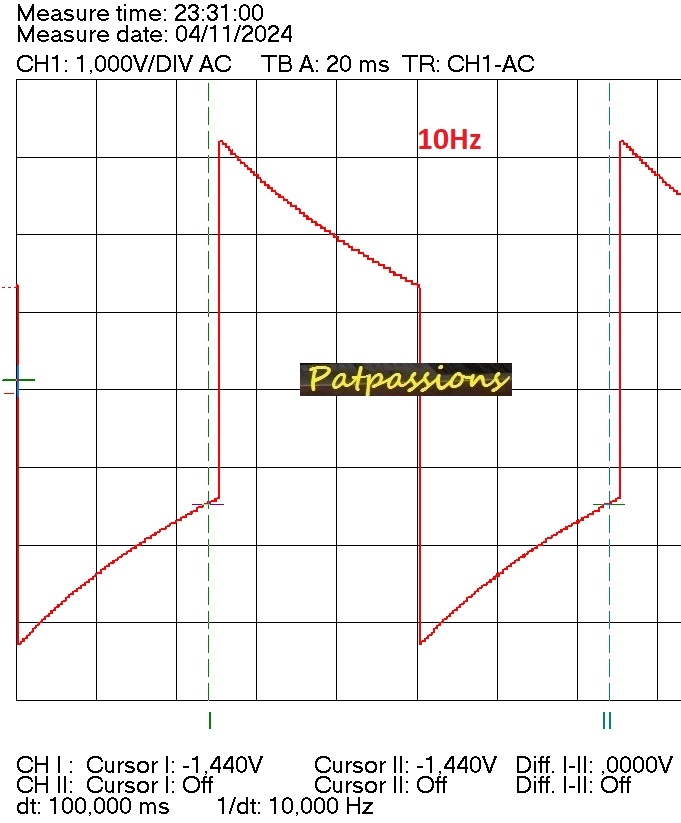

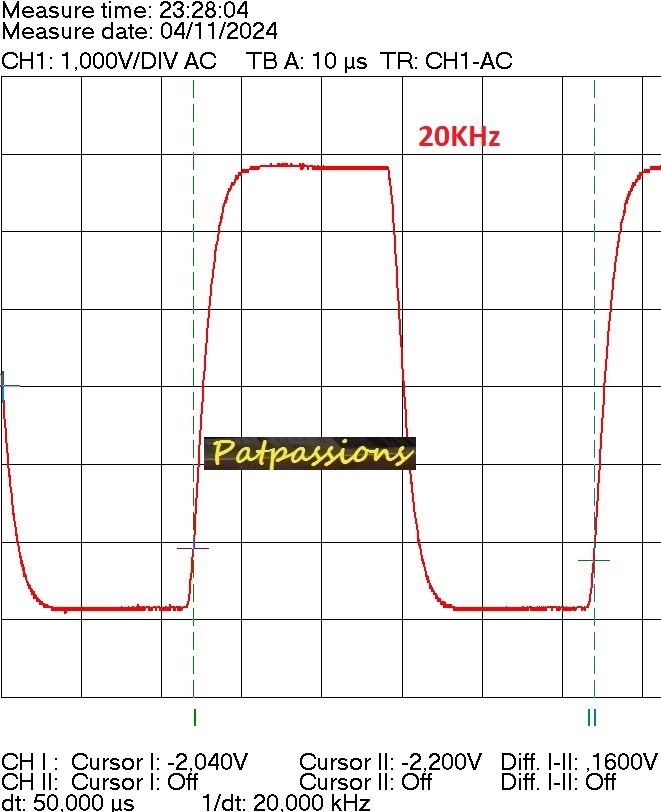

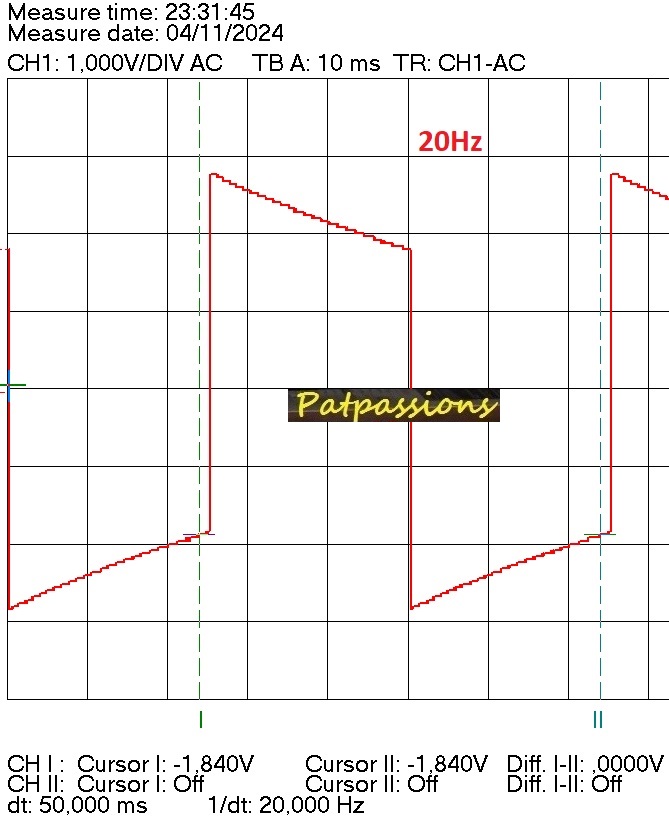

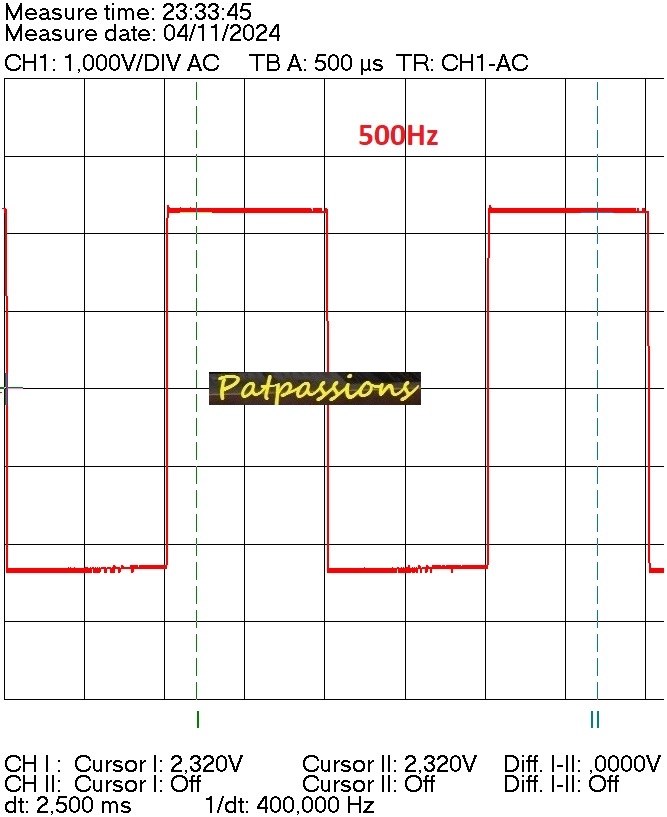

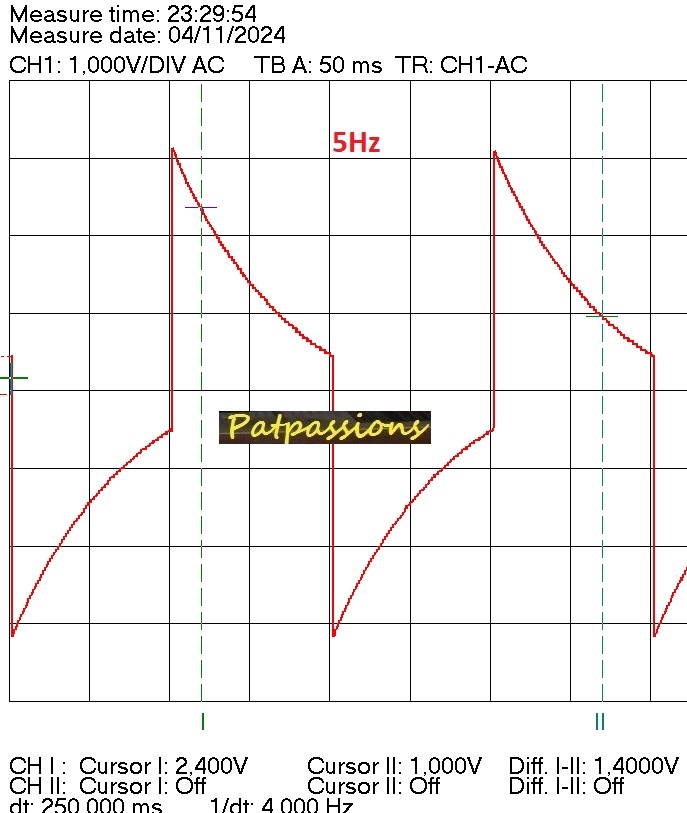

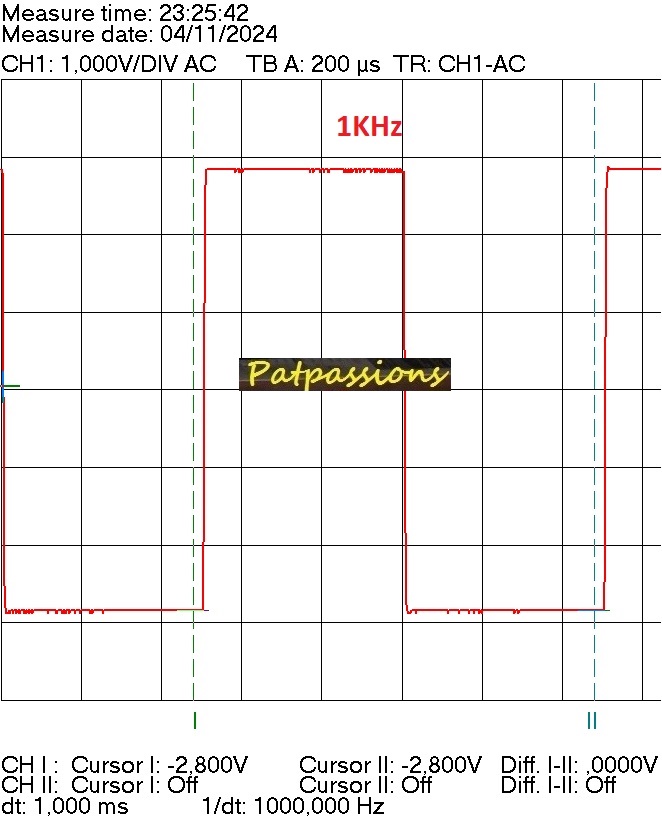

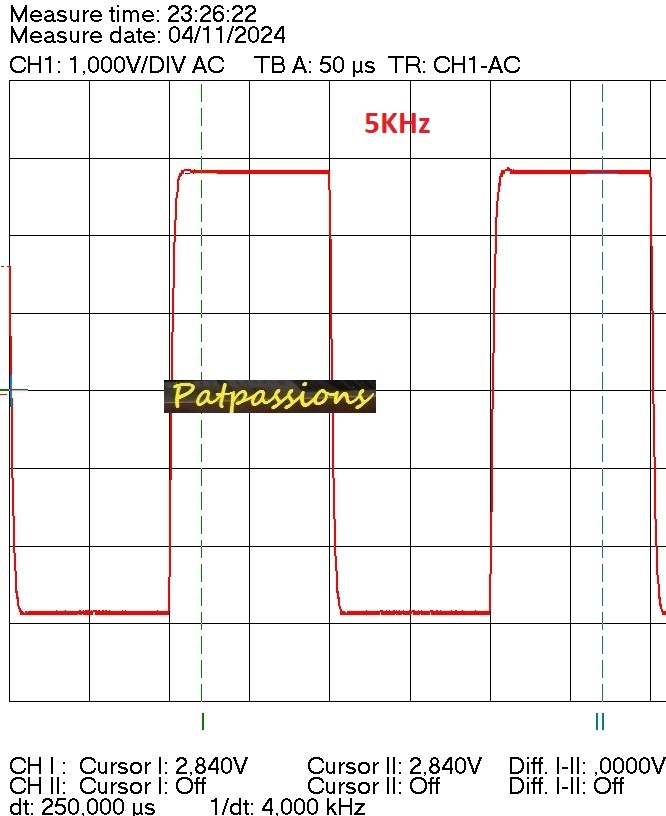

Comportement sur signal Carré pour différentes

fréquences à la puissance de 1Weff sous 8 ohms (Purement résistive ):

---

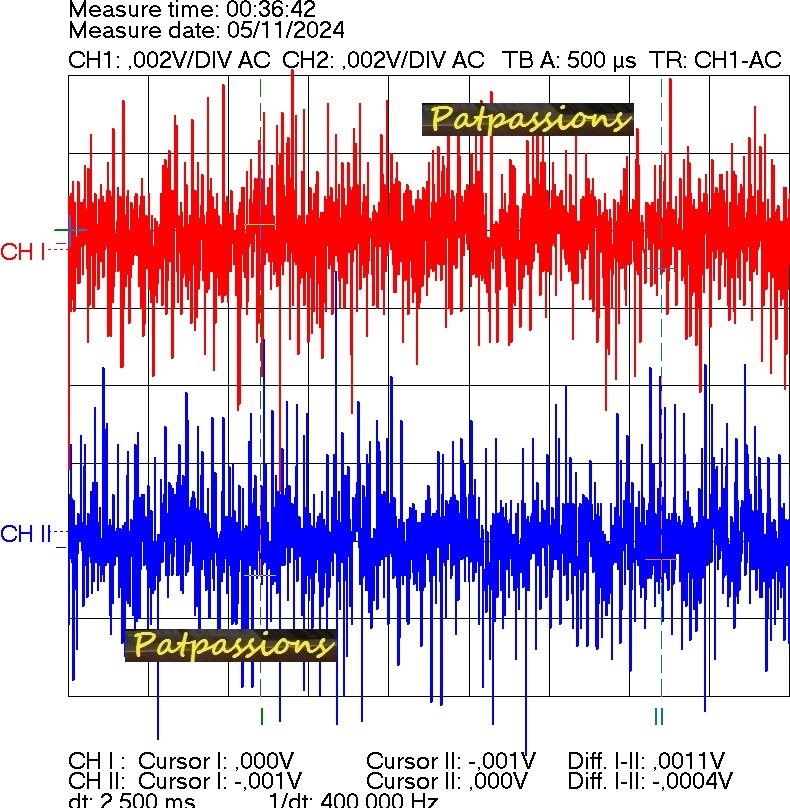

Mesure du bruit Volume à 0, les filtres sont désactivés.

---

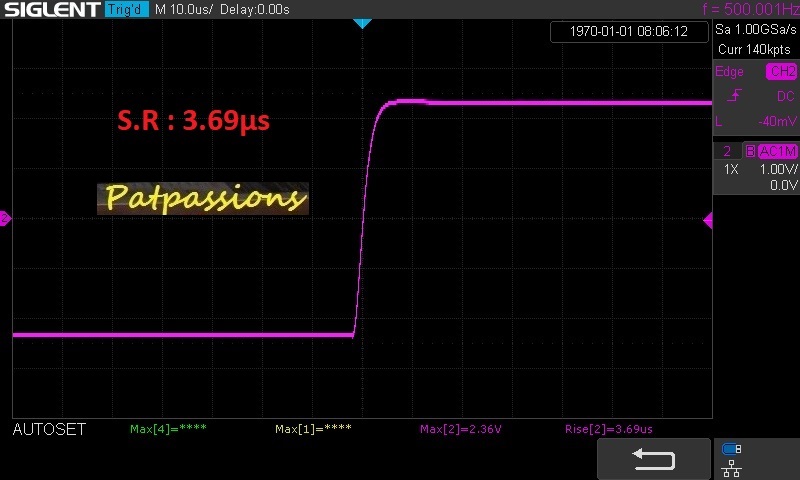

Mesure du temps de monté .

---

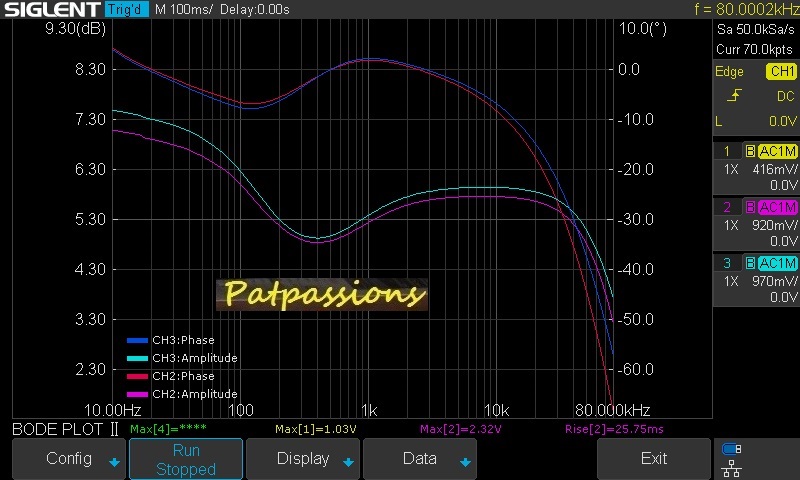

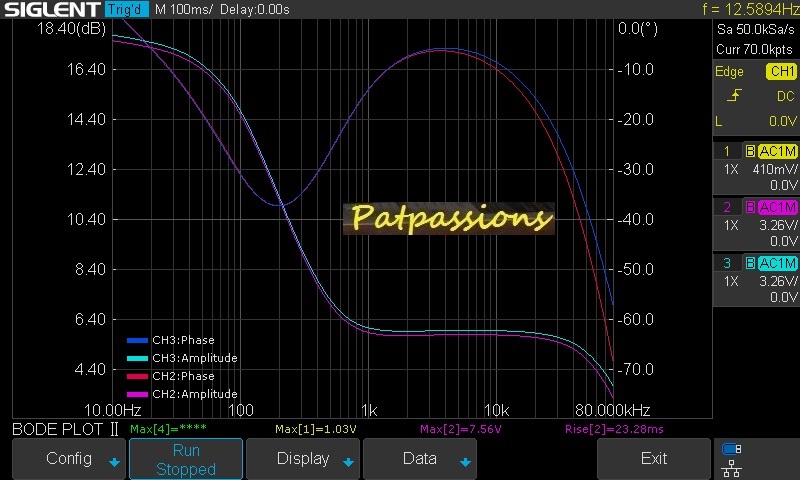

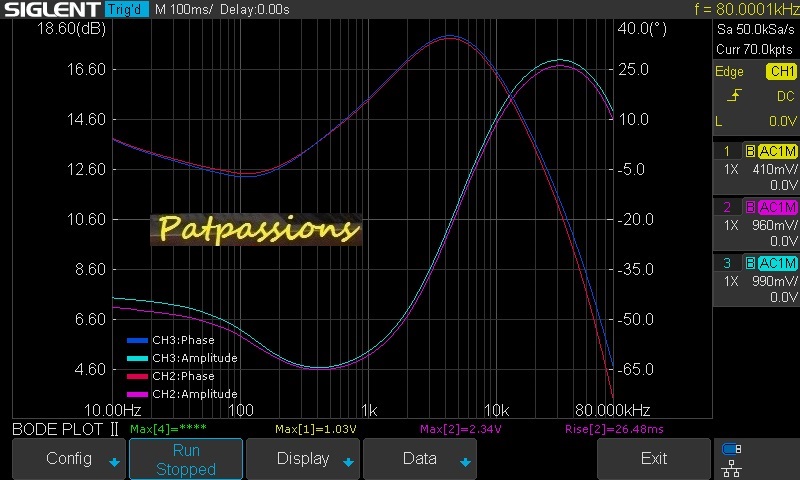

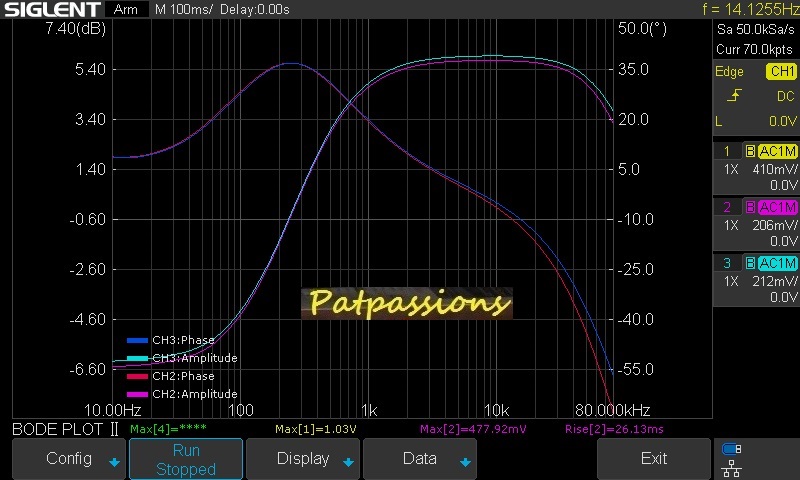

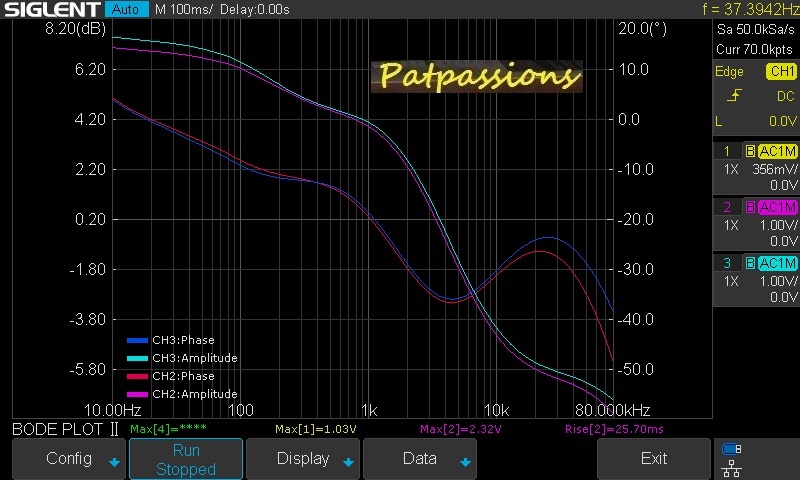

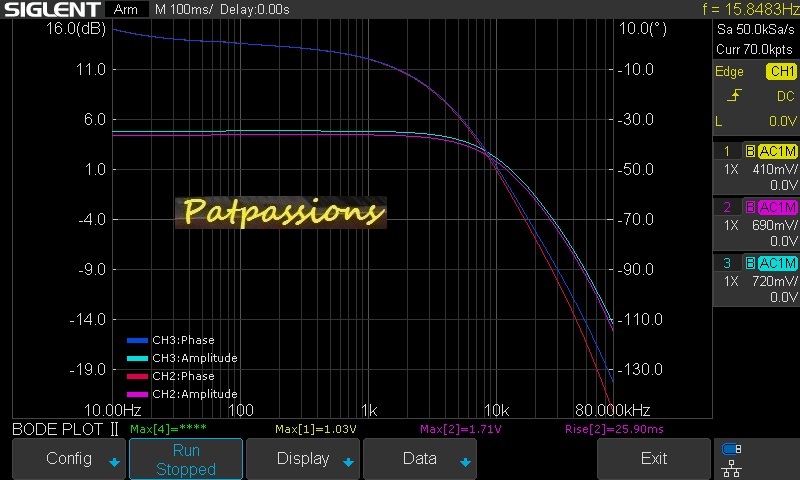

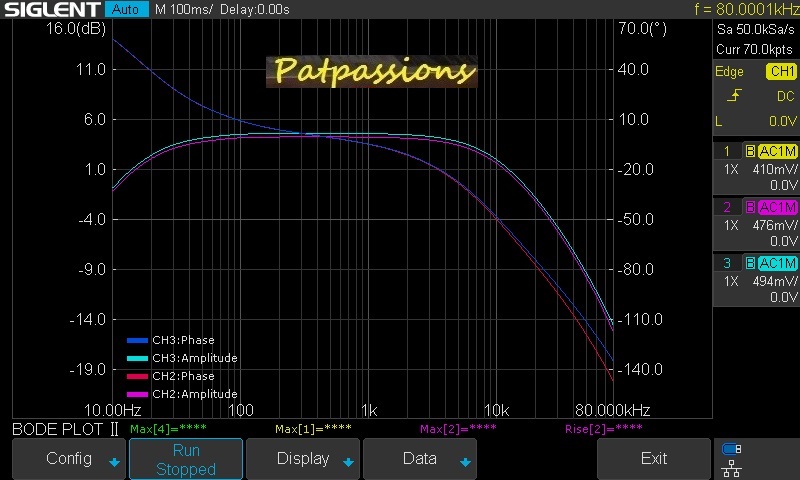

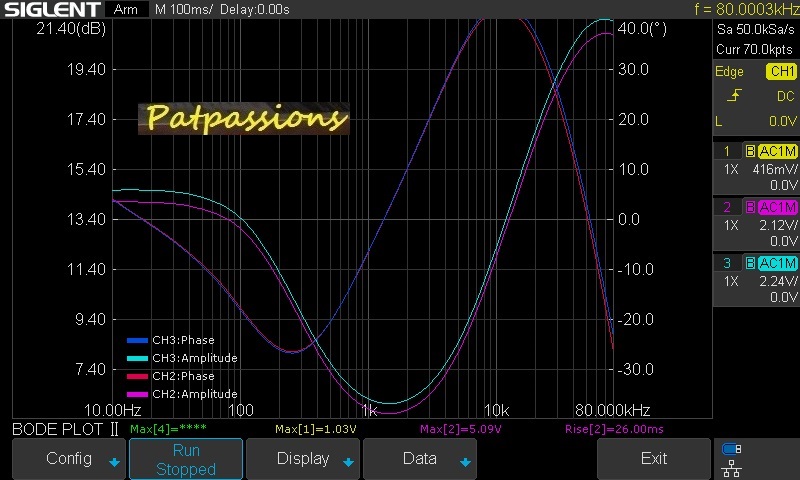

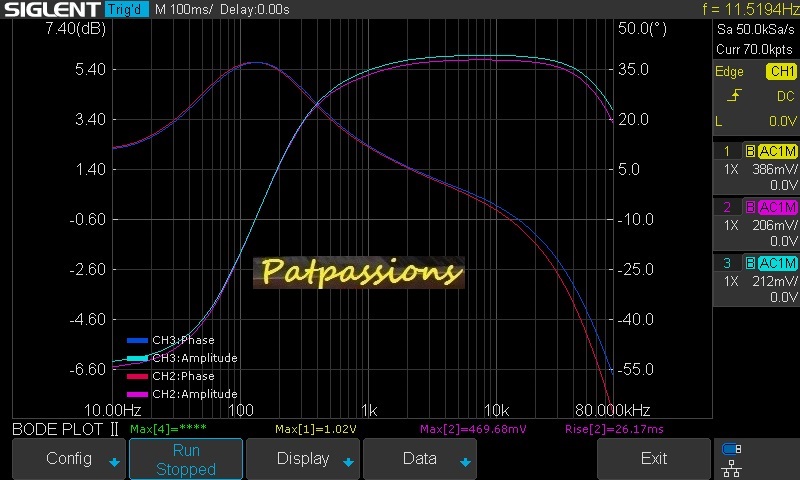

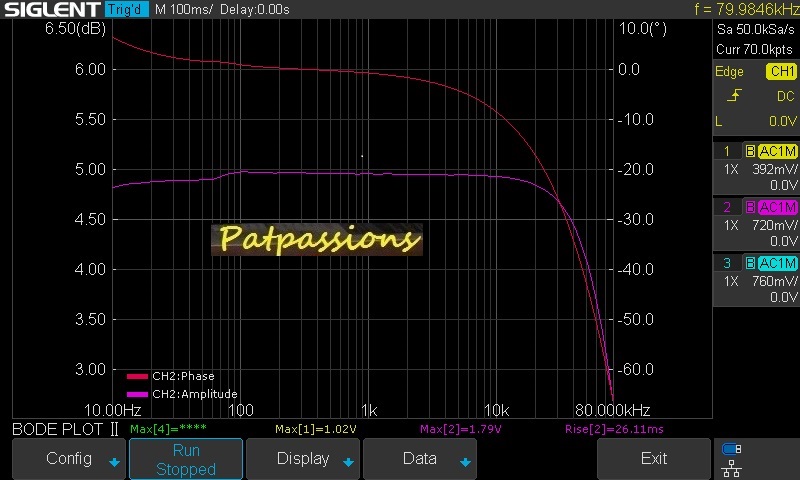

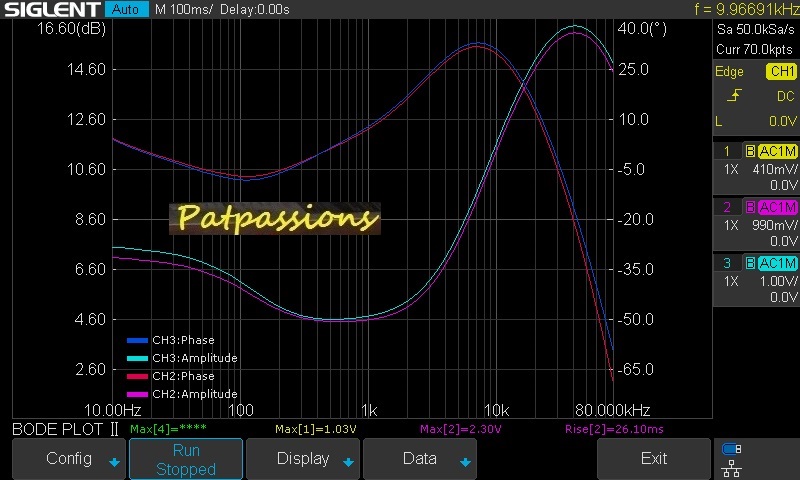

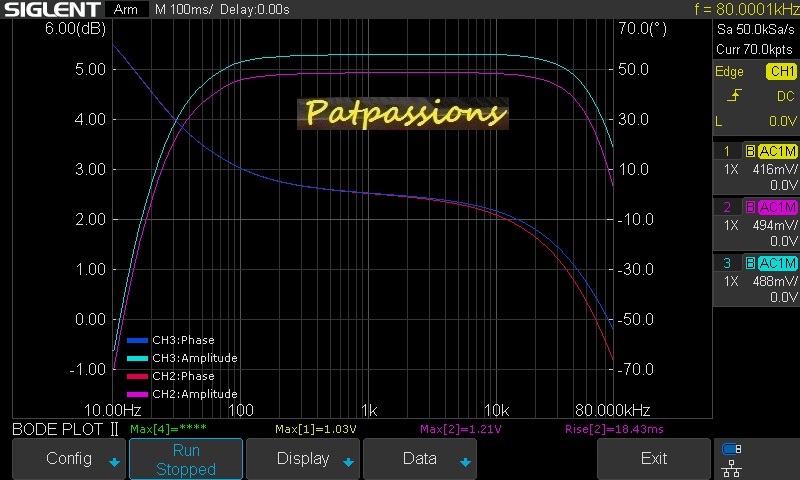

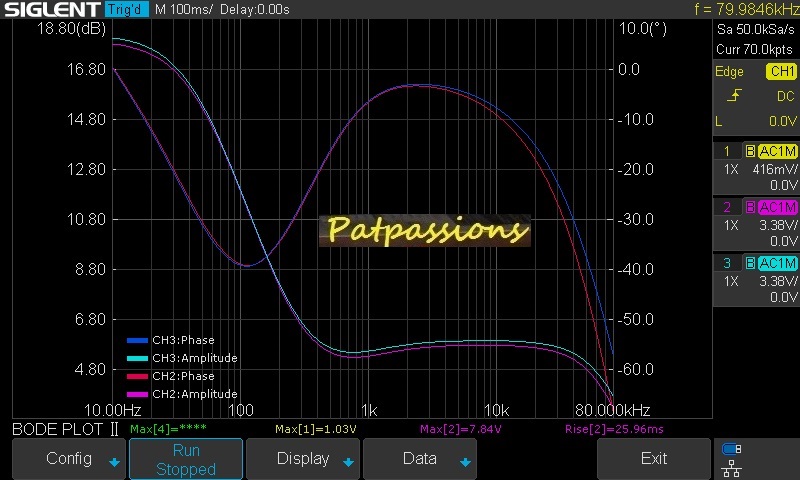

Mesure de la bande passante et courbes de réponse des différents filtres:

TREBLE		BASS		TONE	SUB	HIGH	LOUD
6K	3K	400Hz	200Hz
				OFF	OFF	OFF	OFF

TREBLE		BASS		TONE	SUB	HIGH	LOUD
6K	3K	400Hz	200Hz
0		0		ON	OFF	OFF	OFF

TREBLE		BASS		TONE	SUB	HIGH	LOUD
6K	3K	400Hz	200Hz
+		0		ON	OFF	OFF	OFF

TREBLE		BASS		TONE	SUB	HIGH	LOUD
6K	3K	400Hz	200Hz
	+	0		ON	OFF	OFF	OFF

TREBLE		BASS		TONE	SUB	HIGH	LOUD
6K	3K	400Hz	200Hz
-		0		ON	OFF	OFF	OFF

TREBLE		BASS		TONE	SUB	HIGH	LOUD
6K	3K	400Hz	200Hz
0		+		ON	OFF	OFF	OFF

TREBLE		BASS		TONE	SUB	HIGH	LOUD
6K	3K	400Hz	200Hz
0		-		ON	OFF	OFF	OFF

TREBLE		BASS		TONE	SUB	HIGH	LOUD
6K	3K	400Hz	200Hz
0			+	ON	OFF	OFF	OFF

TREBLE		BASS		TONE	SUB	HIGH	LOUD
6K	3K	400Hz	200Hz
0			-	ON	OFF	OFF	OFF

TREBLE		BASS		TONE	SUB	HIGH	LOUD
6K	3K	400Hz	200Hz
0		0		OFF	OFF	OFF	ON

TREBLE		BASS		TONE	SUB	HIGH	LOUD
6K	3K	400Hz	200Hz
0		0		OFF	ON	OFF	OFF

TREBLE		BASS		TONE	SUB	HIGH	LOUD
6K	3K	400Hz	200Hz
0		0		OFF	OFF	ON	OFF

TREBLE		BASS		TONE	SUB	HIGH	LOUD
6K	3K	400Hz	200Hz
0		0		OFF	ON	OFF	ON

---

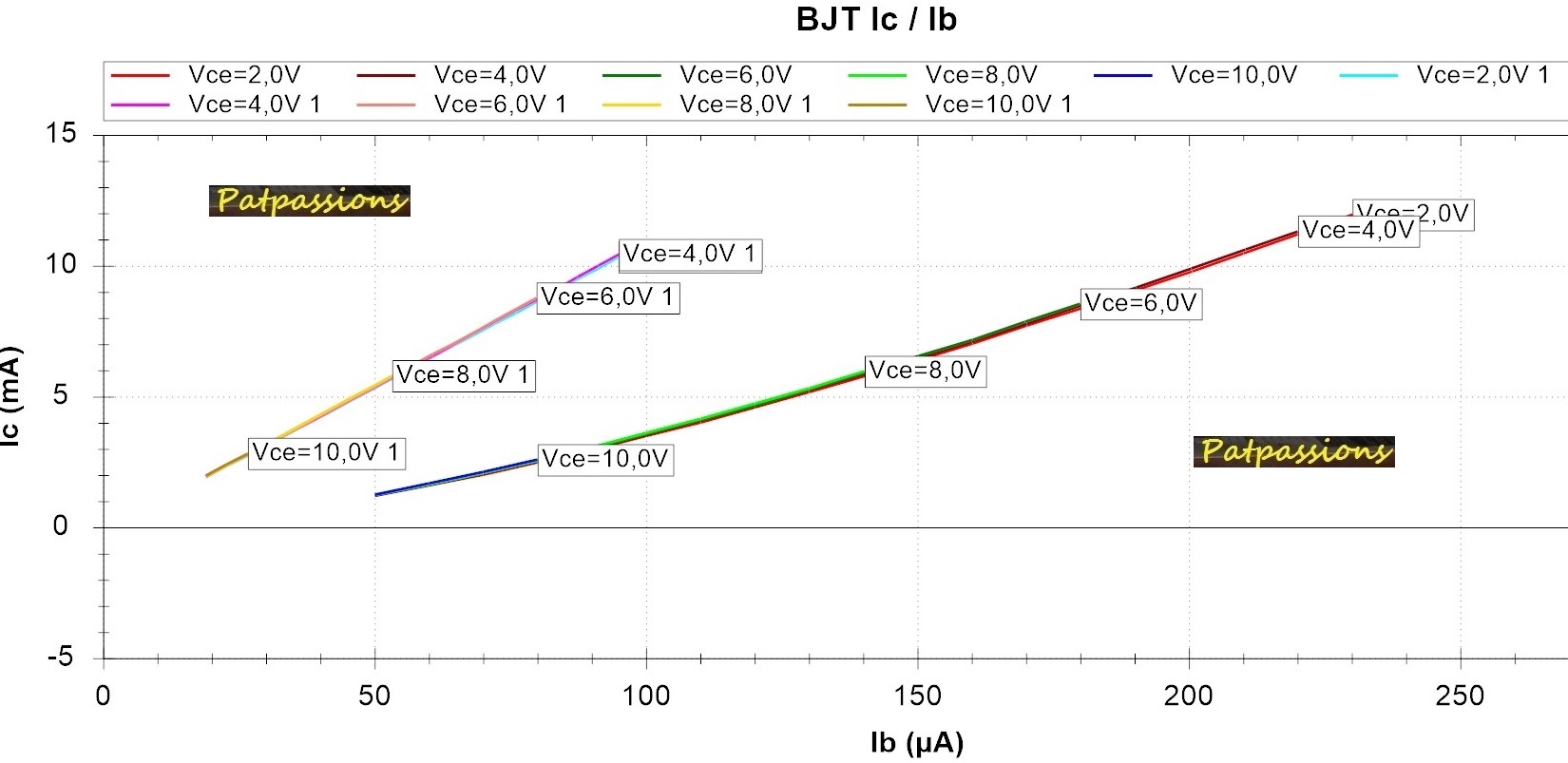

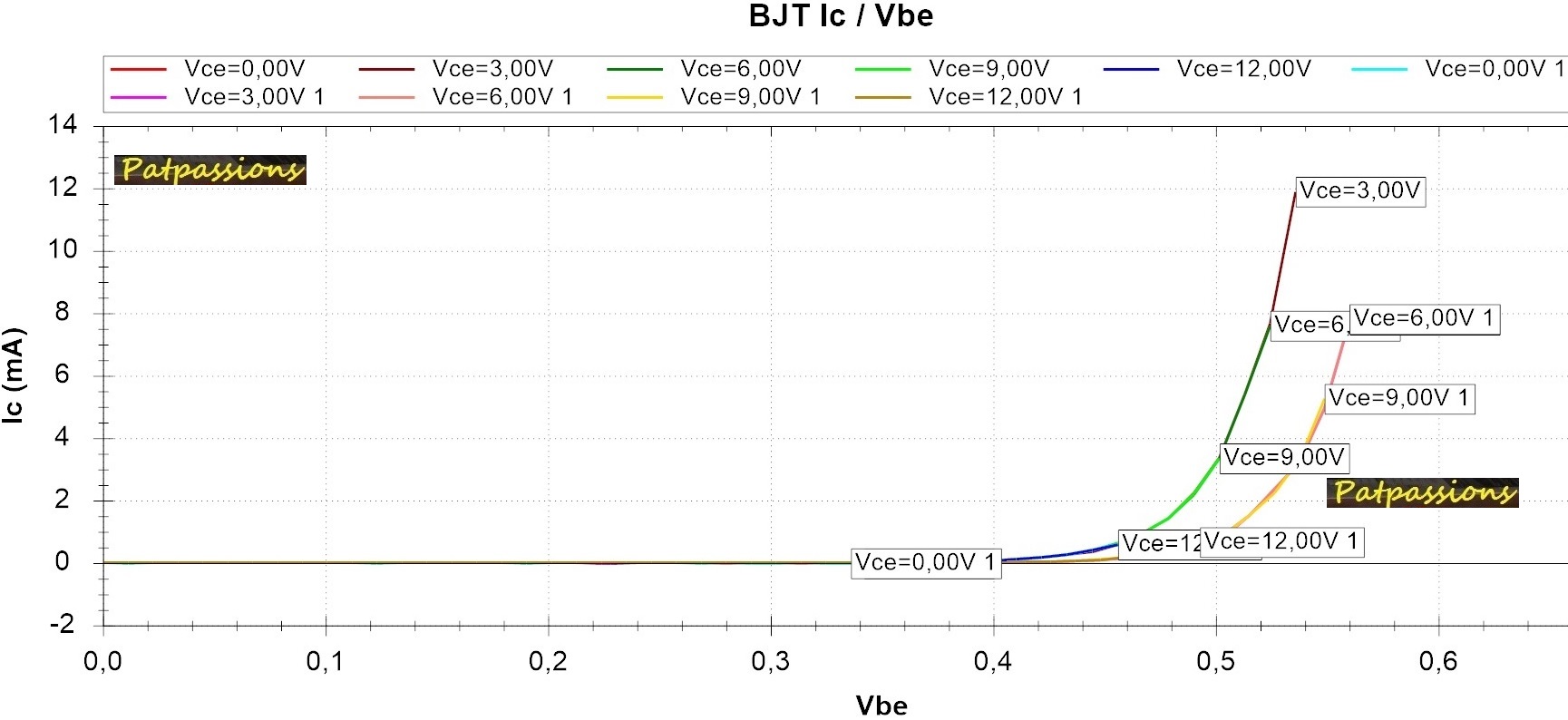

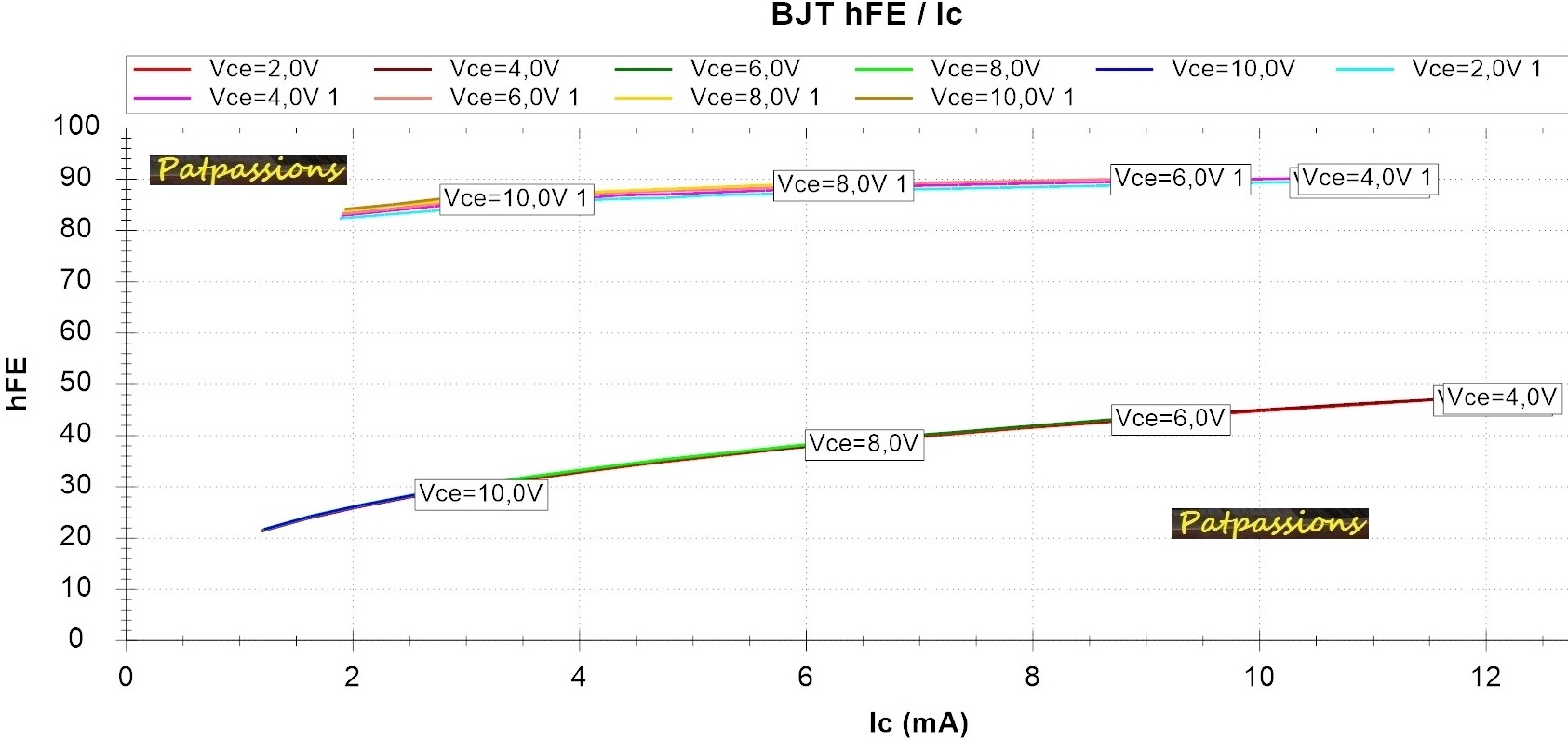

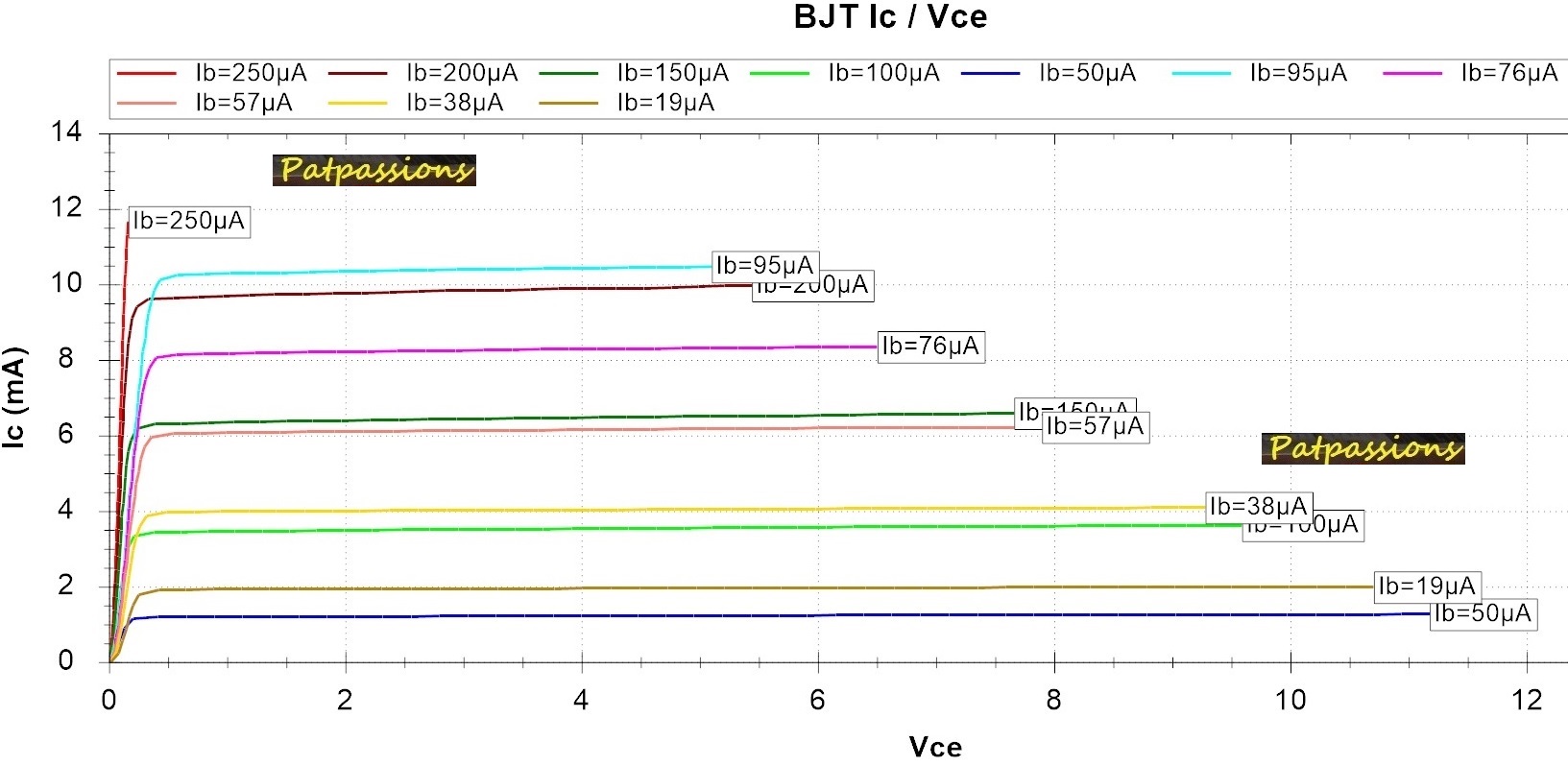

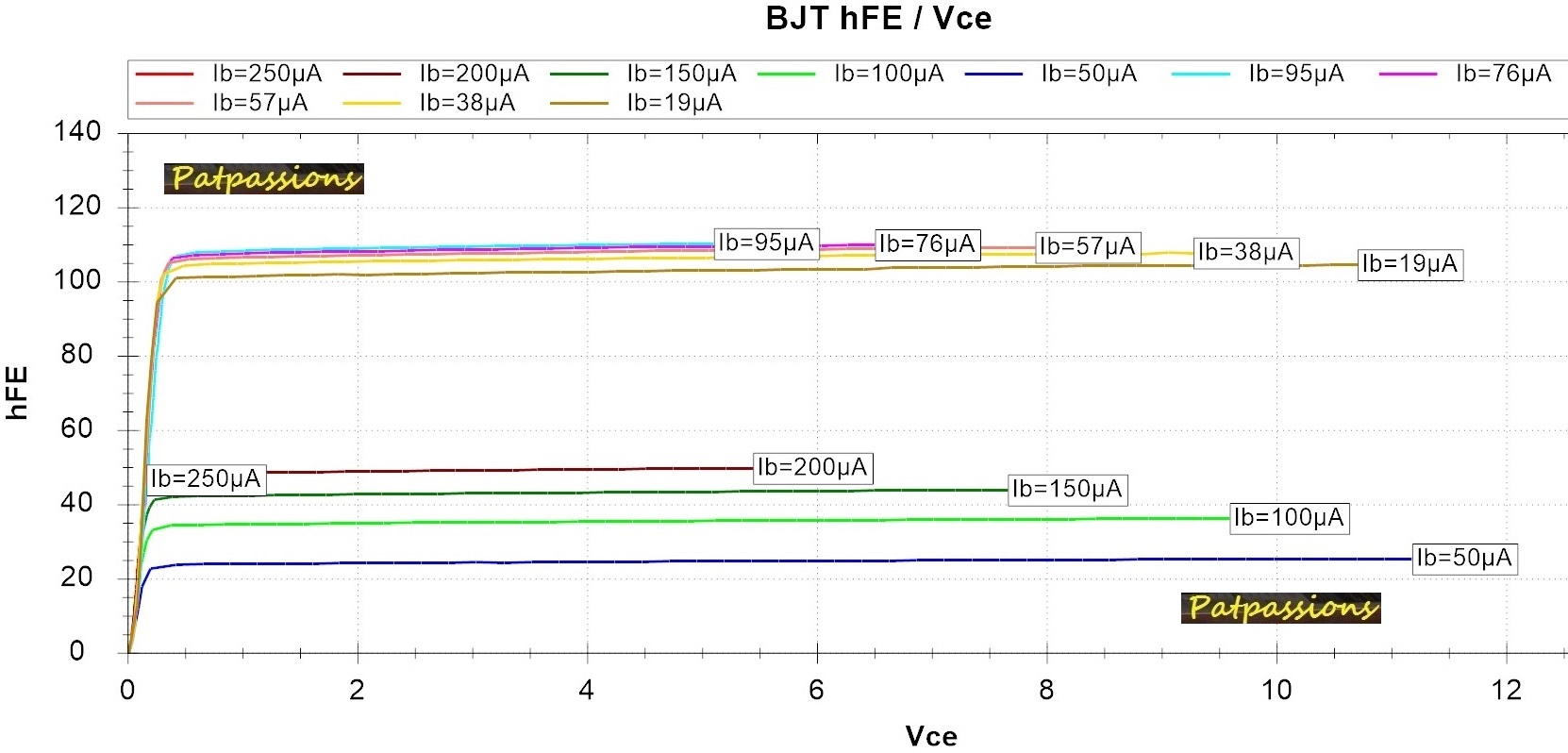

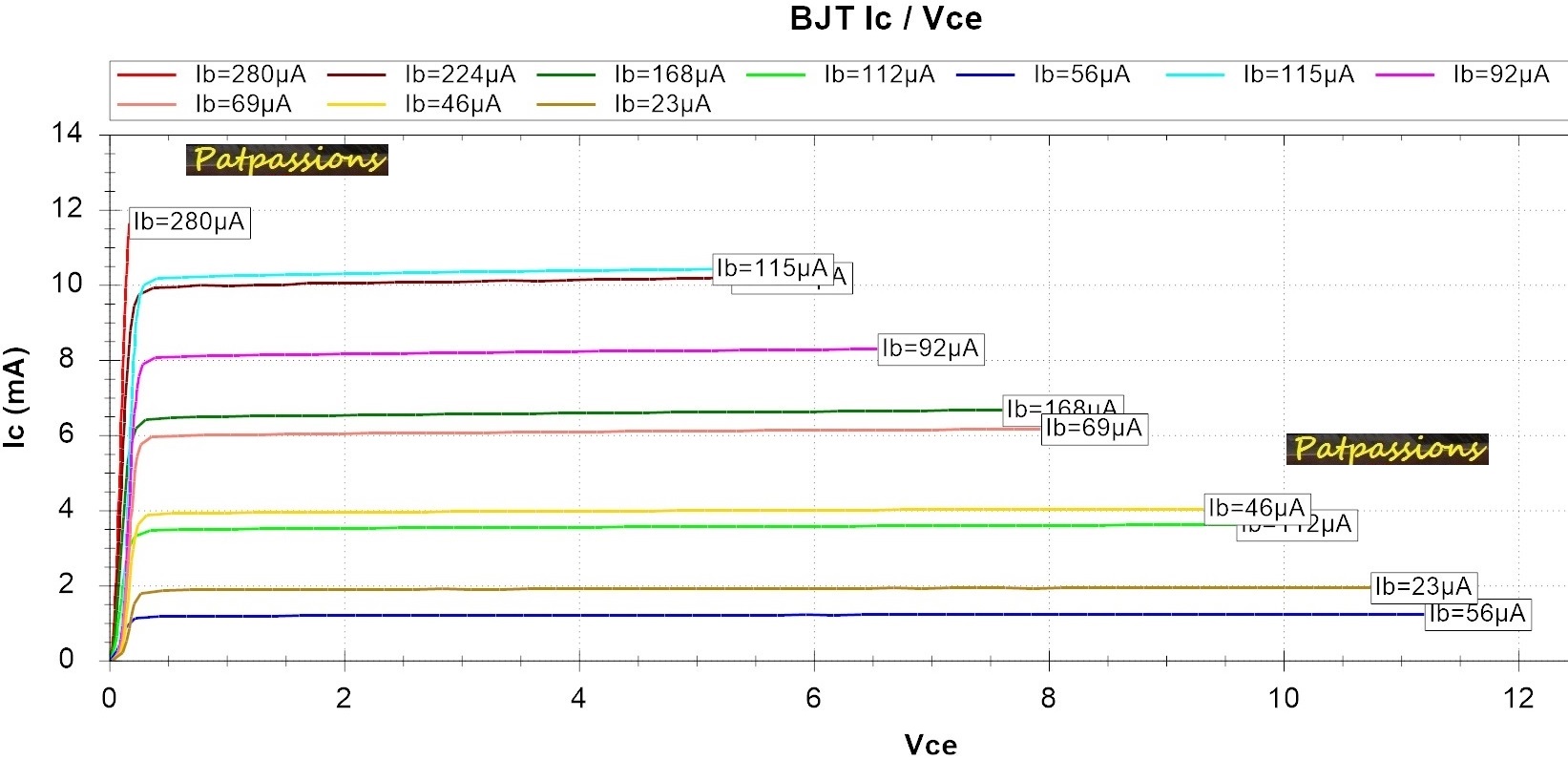

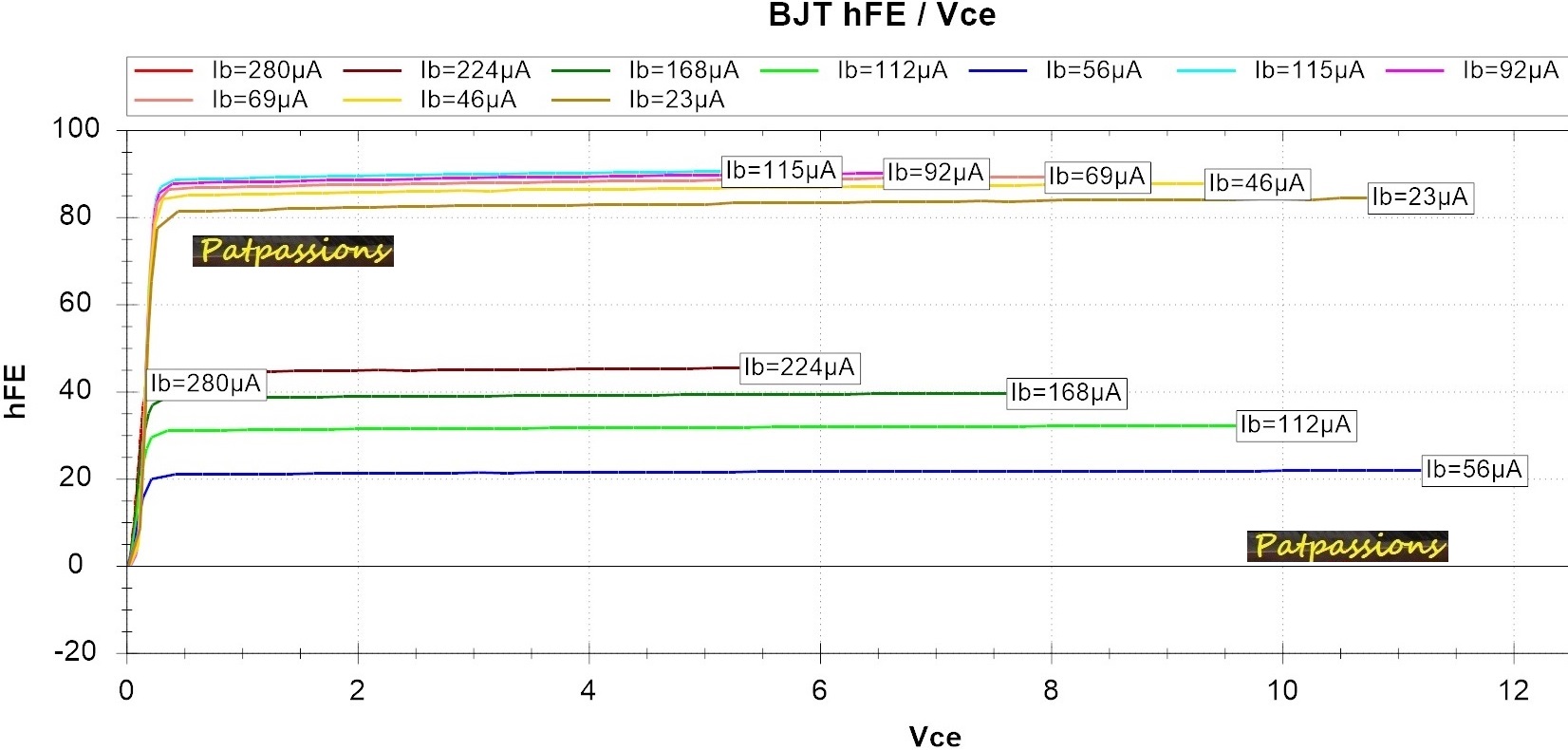

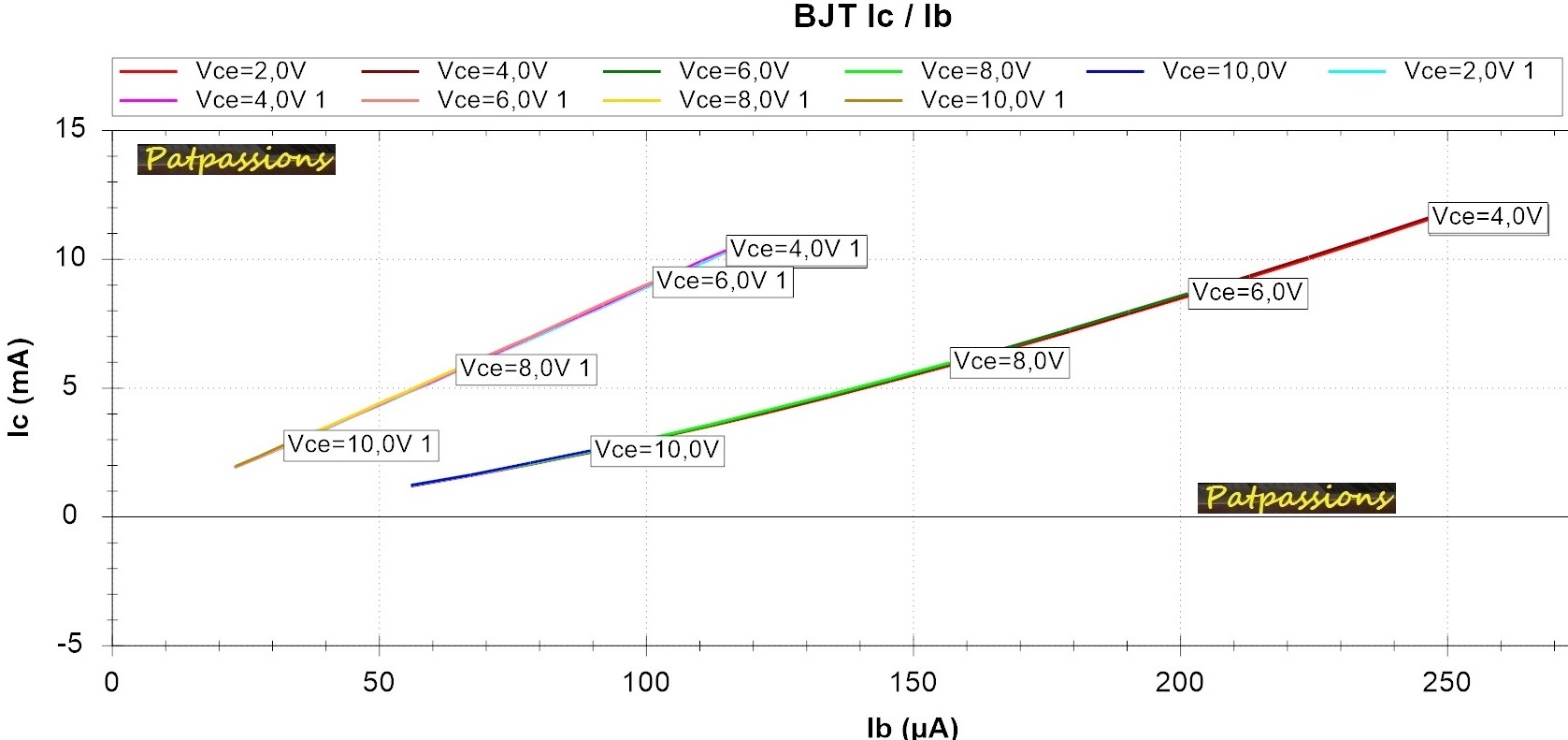

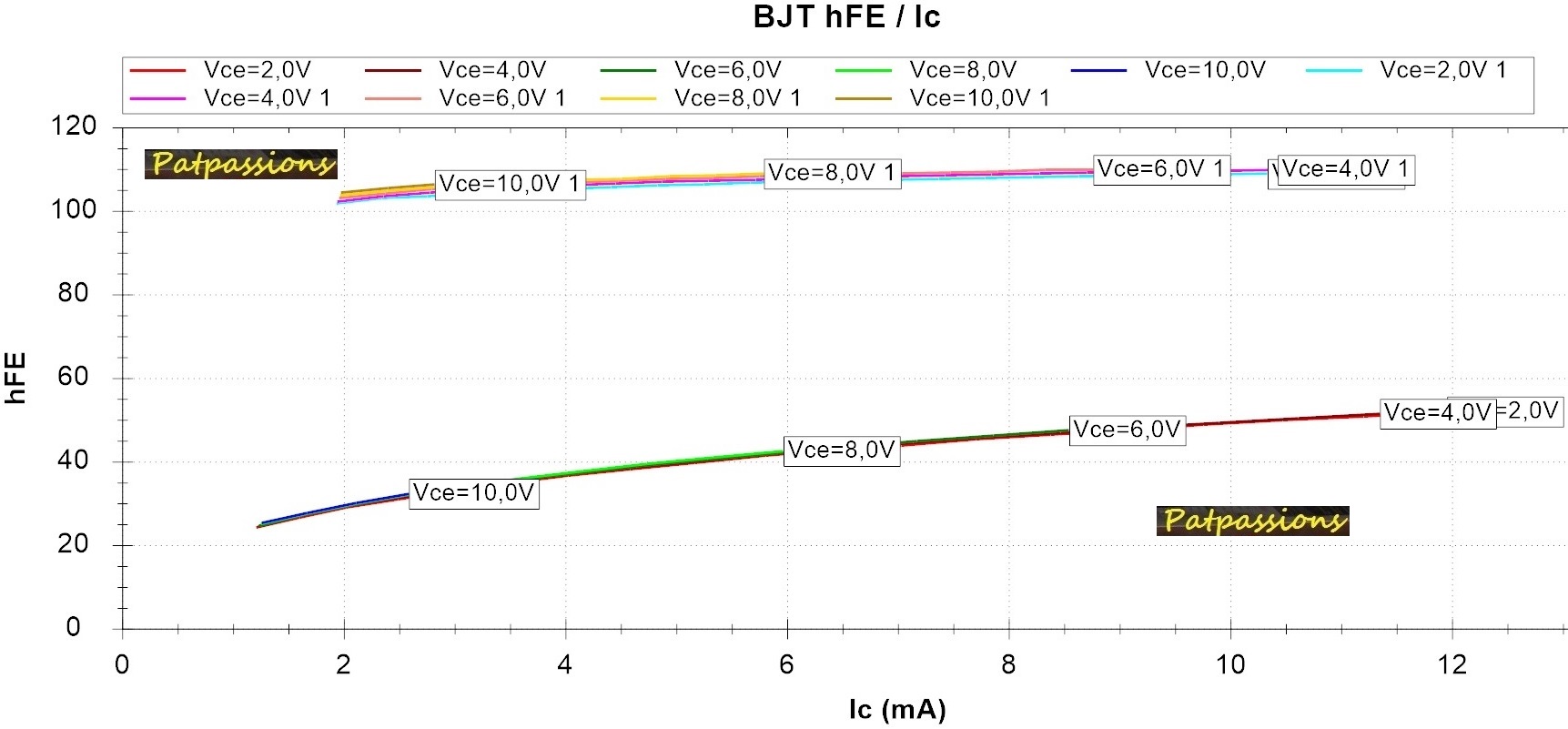

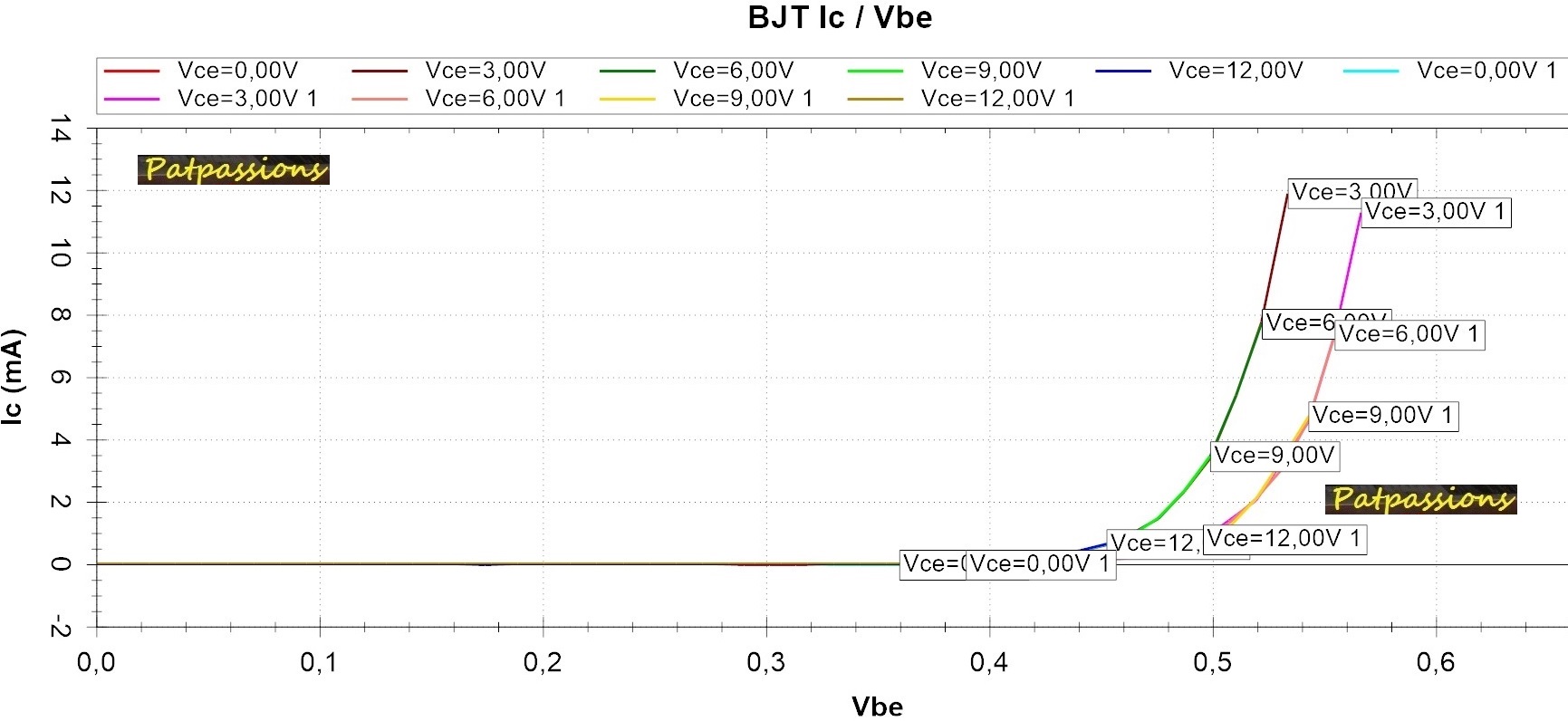

Vérifications de l'appairage des transistors de puissance .

Les courbes des 2 transistors complémentaires sont à chaque fois superposés .

Canal 1 :

---

Canal 2:
